CAD转图片怎么做出文件格式调整？

CAD中的导出文件格式选择指南在CAD软件中，导出文件是非常常见的操作。

导出文件可以让我们将CAD图纸转化为其他格式，以便与其他软件进行交互、分享或打印。

但是，在导出文件时，选择适合的文件格式至关重要。

本文将为大家介绍几种常见的CAD导出文件格式及其应用，帮助大家在导出文件时做出明智的选择。

1. DWG/DXF文件格式DWG（Drawing）和DXF（Drawing Exchange Format）是由AutoCAD开发的两种常用的CAD文件格式。

DWG是AutoCAD的原生文件格式，适用于存储和编辑CAD图纸，在与其他CAD软件进行文件交换时也有较好的兼容性。

DXF是一种中立的CAD文件格式，可用于在不同CAD软件之间传递图形数据。

这两种文件格式通常用于CAD软件内部的文件交换。

2. PDF文件格式PDF（Portable Document Format）是一种独立于操作系统和应用软件的电子文件格式。

将CAD图纸导出为PDF格式可以确保文件在不同设备上的可视性与一致性，并且不会改变图形的样式和布局。

PDF文件易于共享、存档和打印，并且可以在各种计算机和移动设备上进行浏览。

因此，将CAD图纸导出为PDF格式是常见的选择。

3. STL文件格式STL（Standard Tessellation Language）是一种3D模型文件的标准格式。

在CAD软件中，将CAD模型导出为STL文件后，可以在3D打印软件中进一步处理和打印。

STL文件格式将CAD模型转化为由无数小三角形组成的网格模型。

通过选择合适的STL文件导出选项，如设置三角形数量或精度，可以控制3D打印结果的质量和细节。

因此，如果需要进行3D打印，将CAD模型导出为STL文件是必要的。

4. PNG/JPG文件格式对于需要在文档、演示文稿或网页中使用CAD图纸的情况，将CAD图纸导出为图像格式是常见的选择。

PNG（Portable Network Graphics）和JPG（Joint Photographic Experts Group）是常用的图像文件格式。

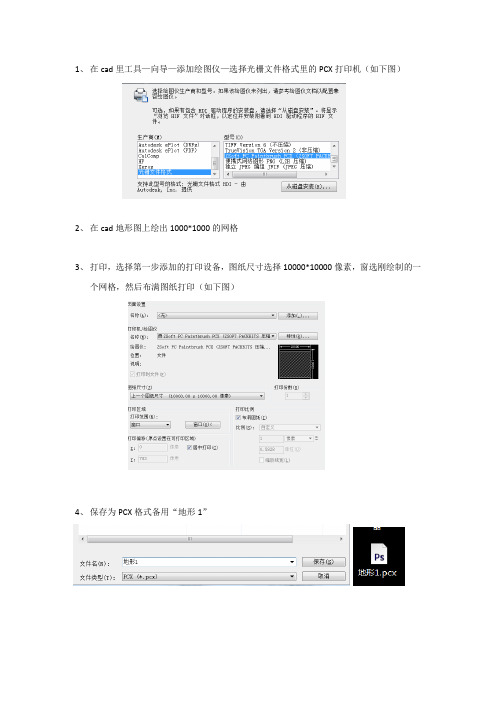

1、在cad里工具—向导—添加绘图仪—选择光栅文件格式里的PCX打印机（如下图）
2、在cad地形图上绘出1000*1000的网格
3、打印，选择第一步添加的打印设备，图纸尺寸选择10000*10000像素，窗选刚绘制的一
个网格，然后布满图纸打印（如下图）
4、保存为PCX格式备用“地形1”
5、在photoshop中打开“地形1”，选择图像—模式—灰度，然后再选择图像—模式—位图，
位图的分辨率选择500—1000之间，可根据实际清晰度调整，完成后保存PCX文件。

6、打开cad地形图，选择插入—光栅图像参照—选择5中保存的PCX文件，出现对话框（如
下图），插入刚刚窗选打印的格子里，完成。

7、后面以此类推
注意：所有打印的pcx文件和cad地形图放在同一个文件夹内，即为最终所需成果。

在CAD制图工作中，当图纸绘制完成后，领导想要看效果图怎么办？下面就来教大家两种方法，快速将CAD图纸转为高清图片。

方法一：打印PDF转PNG①打印图纸首先我们在CAD中打开一张图纸，然后点击左上角的图标，选择【打印】，你也可以直接使用快捷键【Ctrl+P】，调出打印窗口。

接下来在打印窗口中，将【打印机/绘图仪】的名称改为【DWG To PDF】；将图纸尺寸改为【A3】，纸张越大，图片清晰度越高。

②转成PDF然后打印范围选择【窗口】，在CAD中框选图纸，接着勾选【居中打印】，图形方向改为【横向】，可以点击【预览】查看效果。

关闭预览页面，回到打印窗口后点击【确定】，选择文件保存路径，然后点击【保存】，就可以将DWG图纸转成PDF格式了。

③PDF转PNG最后需要使用到Photoshop，点击【文件】-【打开】，从电脑中找到刚才转换的PDF文件，点击【打开】-【确定】，将图纸添加到PS中。

按下另存快捷键【Ctrl+Shift+S】，将保存类型改为PNG，因为png格式的图片可以无损压缩，相对来说比较高清，打开图片放大看一看。

方法二：CAD转高清图片通过上面的方法，大家觉得是不是还挺麻烦的？下面我要给大家分享另一种方法，就是使用迅捷CAD转换器，只需要一个键，就能快速将CAD转为高清图片。

如何使用：①首先打开CAD转换器，点击左侧工具栏中的【CAD转图片】功能，然后再点击【添加文件】按钮，从电脑中批量选择CAD文件。

②当PDF文件添加完成后，在底部设置转换属性：输出色彩选择彩色、页面大小越大越好、背景颜色就用白色、输出格式选择PNG。

③接下来先别着急转换，点击右上角的【浏览】，选择一个文件夹，这个文件夹是用来保存转换结果的，最后点击【批量转换】。

转换效果：从电脑中找到刚才选择的文件夹，打开后就能看到CAD转换的图片了，我们打开一张图片查看效果，放大后还是非常清晰的。

CAD图纸转为高清图片的方法，大家都学会了吗？不懂的可以问哦。

cad怎么打印成tiff格式
大家图片格式有很多种，有时候我们CAD图形经常要转换，那么大家知道cad怎么打印成tiff格式吗?下面是店铺整理的cad怎么打印成tiff格式的方法，希望能给大家解答。

cad打印成tiff格式的方法
1.执行mv命令，选f选项，创建一个布满打印区域的视口。

2.把视口框线放到单独的一个图层如“视口框线”图层，关掉“灯泡”，隐藏框线。

隐藏视口框线
3.在页面设置中，选择打印机如下图打印机。

4.图纸尺寸选A4，横向，质量选最大，即300dpi。

5.打开打印设备选项卡，在所有的打印机后单击“特性”，打开打印机特性设置对话框。

6.在自定义特性中，设置页面大小及方向，并在“高级”选项卡设置输出图片的格式为“tif”，选择打印分辨率为“超精细300DPI”。

教你通过CAD转换器如何把DEG转PDF格式、DXF格式
现在网上都有这么一个说法叫做良心软件，那么怎样的软件才能算作良心软件呢？自然就是操作简单、没有广告、不用注册登录了。

如果可以，可以免费那就更好了。

很多设计师朋友可能都经历过这样一个问题，如何将CAD图纸发送给用户或者上级才不会显得突兀。

如果你的用户或者上级现在正在外头，没有电脑，那么你应该怎样将图纸发送给他们。

直接丢个文件过去吗？那对方可能需要再去安装一个CAD查看器，然而CAD查看器这类资源在手机上是非常少的。

所以，直接丢个CAD图纸过去是下下策，说不定会因为这个工作，导致一个订单就这么黄了。

那么应该怎样处理这些事情才算姿势正确呢？自然就是将CAD图纸转换成便携文件格式了，什么是便携文件格式？在手机，在电脑上可以轻易打开的文件，都可以叫做便携文件格式。

比如最常见的图片格式以及PDF格式。

除了能转换成便携文件格式，还要保证这份文件之后还可以反转换回来。

中间保证文件格式转换后的完整性以及可编辑性。

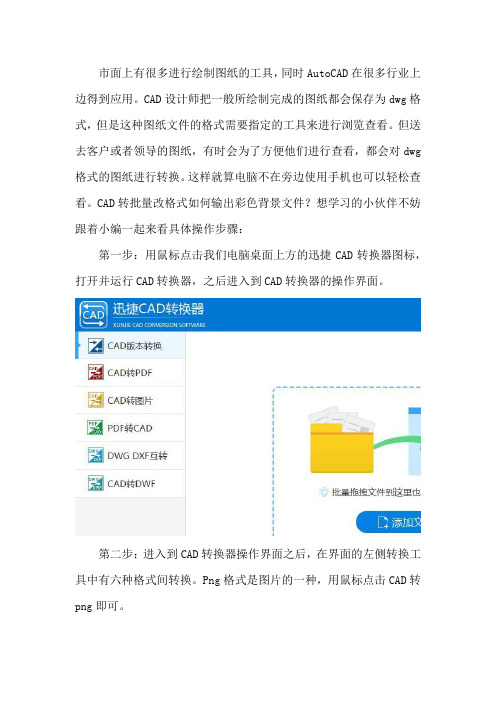

市面上有很多进行绘制图纸的工具，同时AutoCAD在很多行业上边得到应用。

CAD设计师把一般所绘制完成的图纸都会保存为dwg格式，但是这种图纸文件的格式需要指定的工具来进行浏览查看。

但送去客户或者领导的图纸，有时会为了方便他们进行查看，都会对dwg 格式的图纸进行转换。

这样就算电脑不在旁边使用手机也可以轻松查看。

CAD转批量改格式如何输出彩色背景文件？想学习的小伙伴不妨跟着小编一起来看具体操作步骤：
第一步：用鼠标点击我们电脑桌面上方的迅捷CAD转换器图标，打开并运行CAD转换器，之后进入到CAD转换器的操作界面。

第二步：进入到CAD转换器操作界面之后，在界面的左侧转换工具中有六种格式间转换。

Png格式是图片的一种，用鼠标点击CAD转png即可。

第三步：界面进行切换过后，我们点击界面中添加文件，把需要进行格式转换的图纸都添加或者拖拽到该界面。

点击右上角的浏览可更改输出文件的保存路径。

第四步：我们可以在进行转换成png格式，它的下面会有对输出
格式的背景、页面大小、输出格式进行设置，之后只需要轻松点击批量转换即可完成格式转换。

怎么样,小编这个方法是不是特别的简单？不需要你再浪费时间一张张去进行转换，只需要一键即可完成百张图纸转换。

希望对大家能够有所帮助！。

CAD图纸出图或转成PDF文件的最佳办法在日常工作中，我们的CAD图纸打印或根据要求流出的图纸为pdf格式的文件，在这个过程中，经常出现CAD版本不兼容、缺少CAD字库、PDF文件过大传送困难等，那么有没有一种办法解决这几个问题呢？下面介绍一种把cad图纸转换成为一种通用打印格式（fp格式文件）、免装CAD，可以调整出图顺序出图。

也可以另存为pdf文件，这个pdf与CAD内置的PDF转换器输出的pdf相比，仅有约10%-20%大小。

极大方便传送。

一、软件需求：1、必要软件：FinePrint（下载：或）2、选用软件：pdfFactory或pdfFactory Pro（下载：同上）BatchPlot（下载：/c04t0y2483#）注：FinePrint、pdfFactory及pdfFactory Pro版权所有：Fineprint Software，试用期30天BatchPlot版权所有：邱枫arcqiufeng@，淘宝捐赠arcqiufeng@。

二、相关软件安装使用方法：1、到官方网站下载相应软件目前FinePrint版本为8.20，pdfFactory版本为5.20BatchPlot版本为3.6.02、安装FinePrint并自定义纸张大小：打开FinePrint打印机属性、首选项、自定义纸张大小。

3、打印从Cad打开图纸，打印到FinePrint，注意打印到符合图纸的尺寸。

4、保存任务打印完成后可以查看打印结果，调整任务列表顺序并重命名任务，把图纸按索引要求编目。

如：封面、总说明、分册插页、分册说明、图纸编号等。

然后保存结果为pf文件。

这个pf文件可以在不同的机器上用FinePrint打开，方便地进行调整任务列表，不用装CAD也可以打印到不同的打印机或绘图仪上。

FP文件大小约为pdfFactory保存为pdf文件的5/3倍左右。

如果安装了pdfFactory或pdfFactory Pro，可以保存为pdf文件。

CAD软件中的3D模型导出和文件格式转换在CAD（计算机辅助设计）软件中，制作并编辑3D模型是一个重要且常见的任务。

然而，在将这些3D模型导入到其他软件或与其他用户共享时，我们常常需要进行文件格式的转换。

本文将介绍CAD软件中的3D模型导出方法以及文件格式的转换技巧，帮助用户更加灵活和高效地处理3D模型。

首先，我们来看一下CAD软件中的常见导出选项。

大多数CAD软件都有导出功能，可以将3D模型保存为不同的文件格式。

最常用的导出选项包括STL（Standard Tesselation Language）、OBJ（Wavefront OBJ）、STEP（Standard for the Exchange of Product model data）等。

STL是一种广泛应用于3D打印领域的文件格式，它将3D模型拆分为许多小三角形，并以点、边和面的形式表示。

导出为STL格式后，我们可以使用3D打印软件进行后续处理和打印。

导出STL格式的方法很简单，在CAD软件中找到“导出”或“另存为”选项，选择STL格式并保存即可。

OBJ格式是另一种常用的3D模型文件格式，在3D建模和动画领域得到广泛应用。

与STL格式不同，OBJ格式保存了更多的模型信息，包括材质、纹理和UV坐标等。

导出OBJ格式的方法与导出STL类似，只需选择OBJ格式并保存即可。

STEP格式是一种通用的CAD文件交换格式，它可以保存完整的3D模型信息，包括几何形状、尺寸、结构等。

导出为STEP格式的方法也很简单，CAD软件中常常有“导出为STEP文件”或类似选项，选择该选项并保存即可。

在导出3D模型时，我们常常需要进行文件格式的转换，以满足不同软件和设备的需求。

下面介绍一些常见的文件格式转换技巧。

首先，我们可以使用专业的3D模型转换工具。

这些工具通常具有更多的功能和选项，可以处理复杂的3D模型转换任务。

常见的3D模型转换工具包括3ds Max、Blender、AutoCAD等。

如何快速地把CAD转为彩色的PDF文件？CAD转PDF的简单步骤
很多新手的设计师在使用CAD文件时经常会比较懵，因为使用的CAD文件要转换为不同格式，比如DWG、DXF、DWF或者其他不同版本的图片形式，甚至还要对文件的输出格式、页面大小、背景颜色等不同设置选项进行自定义。

下面小编会通过一款迅捷CAD转换器的使用来回答大家，如何快速地把CAD转为彩色的PDF文件这个问题。

详细步骤：
先上浏览器搜索“迅捷迅捷CAD转换器”，进行PC端软件的安装，随即在电脑桌面双击图标，打开运行后进入软件的主界面窗口。

第一步：在主界面窗口里，我们需要在左上方点击“添加文件”按钮，随即一个小窗口跳出，我们需要在里面寻找对应的CAD文件进行导入。

第二步：文件导入后，在界面的右上角对转换后的文件的输出目录位置进行自定义修改，然后在软件最下方点击“输出色彩”的下拉框，选择“彩色”。

随即，点击绿色的“批量转换”按钮进行转换。

转换完成后，点击打开的图标，一个PDF文件将会在浏览器上自动打开给我们查看效果。

好了，关于“如何快速地把CAD转为彩色的PDF文件”这个问题，相信小伙伴们在看了上面的图文教程后应该懂得如何解决了吧？希望小编的这篇教程能给大家带来帮助哦。
