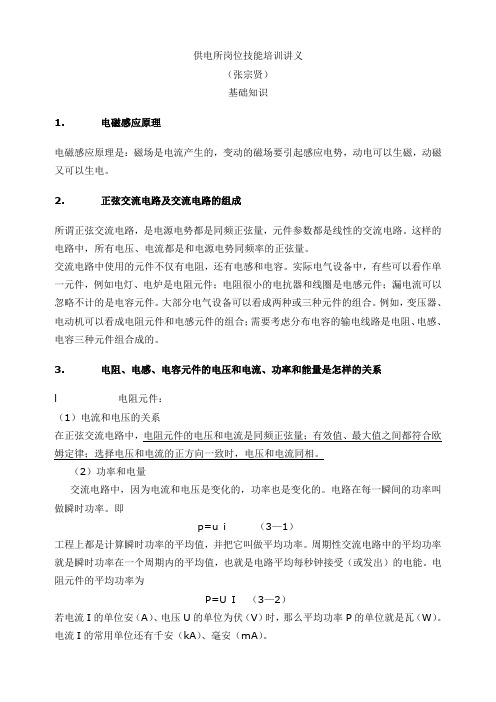

供电所岗位技能培训讲义（张宗贤）基础知识1. 电磁感应原理电磁感应原理是：磁场是电流产生的，变动的磁场要引起感应电势，动电可以生磁，动磁又可以生电。
2. 正弦交流电路及交流电路的组成所谓正弦交流电路，是电源电势都是同频正弦量，元件参数都是线性的交流电路。
这样的电路中，所有电压、电流都是和电源电势同频率的正弦量。
交流电路中使用的元件不仅有电阻，还有电感和电容。
实际电气设备中，有些可以看作单一元件，例如电灯、电炉是电阻元件；电阻很小的电抗器和线圈是电感元件；漏电流可以忽略不计的是电容元件。
大部分电气设备可以看成两种或三种元件的组合。
例如，变压器、电动机可以看成电阻元件和电感元件的组合；需要考虑分布电容的输电线路是电阻、电感、电容三种元件组合成的。
3. 电阻、电感、电容元件的电压和电流、功率和能量是怎样的关系l 电阻元件：（1）电流和电压的关系在正弦交流电路中，电阻元件的电压和电流是同频正弦量；有效值、最大值之间都符合欧姆定律；选择电压和电流的正方向一致时，电压和电流同相。
（2）功率和电量交流电路中，因为电流和电压是变化的，功率也是变化的。
电路在每一瞬间的功率叫做瞬时功率。
即p=u i （3—1）工程上都是计算瞬时功率的平均值，并把它叫做平均功率。
周期性交流电路中的平均功率就是瞬时功率在一个周期内的平均值，也就是电路平均每秒钟接受（或发出）的电能。
电阻元件的平均功率为P=U I （3—2）若电流I的单位安（A）、电压U的单位为伏（V）时，那么平均功率P的单位就是瓦（W）。
电流I的常用单位还有千安（kA）、毫安（mA）。
1kA=103A，1A=103mA电压U的常用单位还有千伏（kV）、毫伏（mV）。
1kV=103V，1V=103mV平均功率P的常用单位还有千瓦（kW）、兆瓦（MW）。
1MW=103kW，1kW=103Wl 电感元件：（1）电流和电压的关系电感元件接在交流电路时，因为电流变化，要产生自感电势。
企业电工安全培训教材第一章电工安全意识的重要性电工工作是一个高风险的职业，因此电工安全意识的培养非常重要。
本章将介绍电工工作中可能遇到的危险以及培养电工安全意识的方法。
1.1 电工工作的风险与危害电工工作环境存在着许多潜在的危险和风险，包括电触电、火灾、爆炸等。
电工必须了解这些风险和危害，并采取相应的防护措施。
1.2 电工安全意识的培养为了提高电工的安全意识，企业需要采取一系列的培训措施，包括开展安全培训课程、加强现场安全巡检等。
同时，电工个体也应主动学习相关知识，并时刻保持警惕。
第二章电气安全基础知识电气安全是电工工作的基础，本章将介绍电气安全的基础知识，包括电的基本概念、电流与电压、电阻与导体等内容。
2.1 电的基本概念电是一种能量形式，电荷是电的基本单位。
电流的存在与电荷的流动有关。
2.2 电流与电压电流是带电粒子在导体中的流动，电压是电荷在电场中受到的力的大小。
了解电流和电压的概念对于电工安全非常重要。
2.3 电阻与导体电阻是导体抵抗电流流动的能力，导体是能够传导电流的物质。
电工应该了解电阻与导体的特性，以便在工作中选择合适的材料。
第三章电工安全工具和设备电工安全工具和设备的选择和使用是确保电工作业安全的重要环节。
本章将介绍电工常用的安全工具和设备，以及它们的正确使用方法。
3.1 绝缘手套绝缘手套是电工必备的安全工具，用于防止触电。
电工在使用绝缘手套时应注意检查其绝缘性能，并正确佩戴。
3.2 绝缘靴绝缘靴是防止电工触电的重要装备。
电工应选择符合安全标准的绝缘靴，并注意保持其良好的绝缘性能。
3.3 漏电保护器漏电保护器可以及时切断电流，防止人员触电。
企业应配备合适的漏电保护器，并定期检测其性能。
第四章电工作业中的安全措施电工作业的安全措施是确保电工操作安全的关键。
本章将介绍电工工作中常用的安全措施，以及在特定作业情况下应采取的额外措施。
4.1 断电操作在进行检修和维护工作时，必须先切断电源，并采取适当的防护措施。
电工培训一、电工培训内容1、安全用电常识2、常用的几种导线连接方法以及绝缘层恢复的方法。
3、实用电路：两个开关在两个地方控制一盏灯4、三相异步电动机的连接及正、反转的转换。
二、安全用电常识1、人体触电种类人体触电有电击和电伤两类（1）电击：指电流通过人体时所造成的内伤。
它可造成发热、发麻、神经麻痹等。
使肌肉抽搐、内部组织损伤，严重时将引起昏迷、窒息甚至心脏停止跳动，血液循环终止而死亡。
通常说的触电多指电击。
（2）电伤：是指在电流的热效应、化学效应、机械效应以及电流本身作用下造成的人体外伤。
常见的有灼伤、烙伤和皮肤金属化。
2、人体触电方式（1）单相触电这是常见的触电方式。
人体的一部分接触一根相线（火线）的同时，另一部分又与大地或中性线（零线）相接，电流经人体流入大地，这种触电叫单相触电。
（2）两相触电人体不同部位同时接触两根相线（两根火线），而引起的触电叫两相触电。
这种触电较单相触电更危险。
（3）跨步电压触电雷电流入地时，或载流电力线（特别是高压线）断落到地时，会在导线接点及周围形成强电场，其电位分布以接地点为圆心向周围扩散，逐步降低，而在不同位置形成电位差（电压），人、畜跨进这个区域，两脚之间将存在电压，该电压称为跨步电压。
在这种电压作用下，电流从接触高电位的脚流进，从接触低电位的脚流出，这就是跨步电压触电。
（4）悬浮电路上的触电220V工频电流通过变压器相互隔离的一次、二次绕组后，从二次绕组输出的电压，零线不接地，变压器线组间不漏电时，即相对于大地处于悬浮状态。
若人在地上接触其中一根带电导线，不会构成电流回路，没有触电感觉。
如果人体一部分接触二次绕组的一根导线，另一部分接触该绕组的另一根导线，则会造成触电。
如音响设备中的电子管功率放大器，部分彩色电视机，它们的金属低板是悬浮电路的公共接地点，在接触或检修这类机器的电路时，如果一只手接触电路的高电位点，另一只手接触低电位点，即用人体将电路连通造成触电，这就是悬浮电路触电。
培训内容、方式及时间安排1、培训时间与内容：第一讲：电工基础知识第二讲：电工安全操作、触电救护、供电技术、电气控制与保护、电力电容器；第三讲：电动机、变压器、电焊机、电动工具；第四讲：电工仪表、半导体、整流、电子元件、疑难讨论2、培训学习方式：老师讲解学员看屏幕、讲义记笔记等第一讲电工基础第一节直流电路一.电路1、电路就是电流流过的路径。
2、电路由电源、控制及保护电器、负载和导线四大部分组成。
3、电路的作用是产生、传输、分配和使用电能。
4、电路的三种状态：通路、短路和断路。
5、按电路中流过的电流的种类，电路分为直流电路和交流电路两种。
6、电路的常见故障有：短路、断路、接地和接触不良等。
二、电工三大基本感念（一）、电流符号：I1.电流的形成：金属导体内存在有大量的自由电荷（自由电子），在电场力作用下，自由电子会作有规律的运动。
自由电子在导体中的定向移动便形成了电流。
2.电流强度：单位时间内通过导体截面的电荷量叫电流强度，简称电流，用符号“ I ”表示。
3.规定正电荷流动的方向为电流方向。
在电源外部，电流从正极流向负极，而在电源内部，电流从负极流向正极。
4.电流的单位:（安A，毫安mA，微安μA) 1 A = 103mA 1 mA = 103μA（二）、电压符号U1.电路中两点之间的电位差叫电压，用符号“U”表示。
2.电压的单位：（伏v，千伏kv，毫伏mk）1KV = 103V 1V = 103mV3.电压降：电源与负载之间的电压之差。
（三）、电阻：符号R1.导体对电流的阻碍作用叫电阻，电阻的符号“R”2.电阻的大小跟导体的长度成正比，跟导体的横截面积成反比，跟导体的材料有关。
电阻计算公式：R = ρ.L／S（ρ:电阻率200C时）3.电阻的单位：欧（姆）Ω，千欧KΩ，兆欧MΩ1MΩ= 103KΩ1KΩ= 103Ω4. ρ铜=0.017 ρ铝=0.028（1米.1mm2的电阻）5.金属材料的导体的电阻随温度的升高而增大。
