MCU801A快速使用手册一. 外型及尺寸：1．整体2．底部卡口二. 端子接线定义1．前面板DEBUG口接线注意：与电脑串口相接要2—3交叉2．后面板a. 电源接线端子定义 电源接线端子 Pin 1 Pin2 Pin3AC 85~264V/DC 85~370VL(DC+) N(DC-) G(Ground)b. DI/DO 端口定义c . 串口端子接线定义Pin Pin 1 2 3 4 5RS-232 RXD CTS TXD RTS SGRS-422 TX+ TX- RX+ RX- SGRS-485 NC NC DATA+ DATA- SGPin1 Pin2 Pin3 Pin4DO (12A/120V AC 或 12A/30VAC/DC 或7A/250V AC)DO1+ DO1- DO2+ DO2-DI (24V DC)DI1+ DI1- DI2+ DI2-三．硬件参数：CPU 高效能核心处理器IDT266MHz 32bit RISCFlash容量8MBytes，用户可用5M，可扩充Flash(512M)DDR RAM 128MBytesEEPROM 8KBytes网口10/100M RJ45*4,全双工自适应网口串口配置8Ports,TB5 ,RS232/RS422/RS485软件可选,内建光电隔离保护配置方式Windows下软件配置，Web页面或Telnet方式配置相关参数开发环境Red-Hat Linux 9.0,内部系统运行Mips-Linux带MMU内存管理，提供C/C++语方开发包,方便开发和编程两路DI/DO（DO带继电器输出）重置内建重置键自动恢复出厂设置硬件狗提供软硬件狗，用户可自定义时钟内嵌实时时钟电源要求电压输入AC85~264V/DC85~370V外观尺寸287mm(W)*224mm(D)*44mm(H)环境操作温度0~60℃存储温度-40~70℃相对湿度20~90%无凝结。

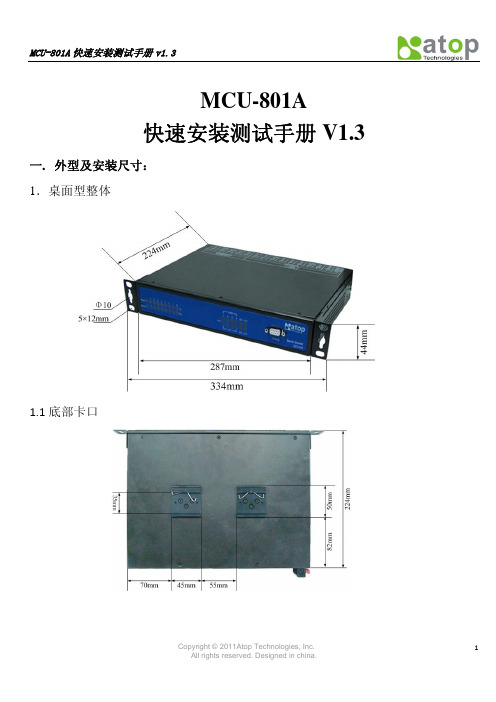

MCU-801A快速安装测试手册V1.3 一. 外型及安装尺寸：1．桌面型整体1.1底部卡口2．1U型整体旧版耳片新版耳片注意：新版耳片单边比旧版耳片长3mm，总长长了6mm。
二. 面板说明及接线定义1.前面板桌面型1U型DEBUG口接线2.后面板桌面型1U 8串型1U 16串型电源接线端子定义电源接线端子Pin 1Pin2Pin3AC 85~264V/ DC 85~370VL(DC+)N(DC-)G(Ground)DI/DO 端口定义串口端子接线定义Pin P 1 2 3 4 5 RS-232 RXD CTS TXD RTS SG RS-422 TX+ TX- RX+ RX- SG RS-485NC NC DATA+DATA- SG三． 硬件测试进行串口测试需在上尚峰位下进行，首先需将设备升级为上尚峰位。
设备与电脑网络连通以后，运行工具DevMgrch ，如图：Pin1 Pin2 Pin3 Pin4 DO (12A/120V AC 或 12A/30V AC/DC 或7A/250V AC) DO1+DO1- DO2+DO2-DI (24V DC)DI1+DI1- DI2+DI2-点中设备后点击图标，出现对话框如图：选中“下载应用程序固件”，点击按钮，通过打开的对话框指向上尚峰位的文件，如图：打开后点击“更新”即开始升级，升级过程中出现如下对话框，点击确认即可。
设备会全自动完成升级过程并自动重启，请耐心等待几分钟。
升级完成后及成为上尚峰位，如图：1. 串口模式设定及更改升级为上尚峰位后，即可开始串口测试，串口设定及更改是通过更改设备系统中jffs2文件夹内配置文件的方式，首先打开工具Flashfxp，如图：进入菜单“站点”，选择“站点管理器”，如图：打开后输入设备的IP地址、用户名：admin、密码：0000，如图：点击应用并连接，便可进入设备的系统文件，如图：左侧即为设备系统的“jffs2”文件夹，在右侧本地浏览器的路径中指向本地电脑中存放串口配置文件的文件夹，选取文件后右击鼠标再选择传送功能，其中“tcp_serverRS232,tcp_serverRS422,tcp_serverRS485”三个文件为串口的运行文件，“user.sh”为串口模式配置文件，只需通过调整“user.sh”文件即可调整串口的工作模式。
FCK－800系列微机测控装置使用说明书1概述 (2)1.1适用范围 (2)1.2技术特点 (2)1.3功能配置 (2)2 技术指标 (3)2.1 额定数据： (3)2.2 性能指标 (3)2.3 功率消耗 (4)2.4电气性能 (4)2.5 机械性能 (5)2.6装置硬件说明 (2)3人机接口使用说明 (5)3.1 面板指示灯说明 (5)3.2 键盘与显示器 (5)3.3 主菜单 (6)3.3.1浏览菜单 (7)3.3.2 “整定”菜单 (9)3.3.3 “报告”菜单 (17)3.3.4 “传动”菜单 (19)3.3.5 “开入”菜单 (19)3.3.6 “电度”菜单 (20)3.3.7 “设置”菜单 (21)3.3.8 “版本”菜单 (24)4工程设计应用说明 (24)5 投运说明及注意事项 (25)6订货须知 (26)7附图 (26)1概述1.1适用范围FCK-800系列微机测控装置主要用于500kV及以下各种电压等级的变电站中，是变电站自动化系统的间隔测控单元。
装置按照间隔单元实现测量、记录、监视、控制等功能，分成FCK-801、FCK-802、FCK-803三种型号，能够满足各种电压等级的变电站综合自动化系统的要求。
1.2技术特点装置主要特点如下：●采用32位高性能DSP处理器、32位逻辑处理器和16位的高速AD；强弱电彻底分离，具有完善的自检功能；●采用Nucleus Plus公司的实时多任务操作系统，保证装置的实时性、可靠性和运行的稳定性，软件的升级更加方便；●大屏幕、图形化、汉化、彩色液晶。
●支持RS232、RS485、Ethernet等多种通信接口，采用国际通用标准规约（IEC60870-5-103、IEC60870-5-104），方便与不同厂家的产品互联。
1.3功能配置与硬件说明装置采用标准1/2半宽的19英寸6U机箱，整体面板、全封闭机箱。
插件采用后插拔方式，端子直接出线。
PMAC801A电动机保护控制器（马达保护器/低压综保）参数设定指导目录一、产品设定哪些参数 (1)二、保护参数 (2)三、菜单 (3)四、直接启动模式接线 (11)五、基本设置和常见问题 (12)1.基本设置 (12)2.常见问题处理 (12)一、产品设定哪些参数1）电动机额定电流：电动机铭牌上的额定电流。
2）电动机运行时间：需人工输入，电动机起动多长时间（设定范围0.5-60S）后转入运行状态。
3）保护参数：产品最主要的参数，电动机过流后，延时一段时间切断电动机一次回路，实现对电动机的保护。
见第二章节；常规产品需设定以上参数，一次互感器全部为直接接入。
3）CT变比：间接接入时需设定互感器变比。
注：直接接入指电动机一次电流直接经过互感器，二次直接接入到产品的电流输入端子。
间接接入指电动机一次电流经过两次转换后，接入到产品的电流输入端子；解释如下：电动机的一次电流经过一个互感器变流后，二次电流再经过一只标准的1A/5A互感器变流，最后再把标准互感器的二次电流接入到产品的电流输入端子。
4）电动机额定功率：需欠功率保护时投入。
5）额定电压：电度、欠压，过压，晃电功能时投入。
6）产品地址和波特率：产品带MODBUS通讯时需设定这两个参数；如带PROFIBUS-DP通讯时，只需设定产品地址便可。
7）产品运行模式：直接起动/双向可逆起动/星三角/自耦降压/控制断路器方式等等。
8）双步起动时间：用于星三角/星三角/自耦降压控制的切换时间，以及双向可起动中停车后等待再起动时的时间。
二、保护参数序号保护名称定值泵类风机类屏蔽泵/磁力泵增安防爆电机1.起动超时保护（只在起动过程投入）起动时间6S15S12S6S执行方式跳闸跳闸跳闸跳闸2.过载保护（运行过程中投入）执行方式全部全部全部-曲线速率8129-冷却时间5min30min10min-复位方式自动手动手动-复位热容50%30%30%-3.起动过流保护执行方式跳闸跳闸跳闸跳闸电流定值600%Ie800%Ie800%Ie600%Ie 时间定值2s5s3s2s4.过流堵转执行方式跳闸跳闸跳闸跳闸电流定值300%Ie400%Ie300%Ie300%Ie 时间定值2s5s3s5s5.断相保护执行方式跳闸跳闸跳闸跳闸延时时间2S2S1S2S6.不平衡保护执行方式跳闸跳闸跳闸跳闸不平衡率定值40%40%40%40%延时时间3S5S3S3S7.接地保护执行方式跳闸跳闸跳闸跳闸电流定值100%Ie100%Ie100%Ie100%Ie 时间定值2s3s2s2s8.短路保护执行方式跳闸跳闸跳闸跳闸电流定值600%Ie800%Ie600%Ie600%Ie 时间定值0.5s0.5s0.5s0.5s9.溢出保护执行方式投入投入投入投入10.接触器分断能力判断值600%Ie600%Ie600%Ie600%Ie11.t E时间保护执行方式---跳闸时间定值--- 4.8S注：以上保护为常规电机的保护，须投入；短路保护/溢出保护这两个参数要求塑壳断路器带分励脱扣器功能，否则这二个参数需关闭。
