进口高温高压截止阀,KARL,设计结构和特征,标准材质明细表

高温高压锻钢球阀外形尺寸参数表高温高压锻钢球阀是一种高品质、高性能的阀门产品，针对高温、高压条件下的工业应用场合而设计制造。

作为一种核心阀门产品，高温高压锻钢球阀的外形尺寸参数表是其重要的技术数据之一，下面就让我们来详细了解此类阀门的输入参数表。

一、阀体尺寸1.7500#~15000#高温高压锻钢球阀阀体外形尺寸表规格 7500# 9000# 10500# 15000#D 457 508 559 813L 1525 1651 2032 2500H 1270 1510 1550 1820h1 362 365 380 410h2 305 305 320 350W 1350 1500 1500 1500D1 216 270 324 413T 127 140 165 203W1 80 80 100 1002.万向杆式高温高压锻钢球阀阀体外形尺寸表规格 DN 15 20 2532 40 50D 140 150 160 180 200 230 280L 130 140 150 180 200 230 290H 115 120 125 140 160 190 200h1 85 95 100 115 140 150 185h2 35 35 40 45 50 60 70W 300 300 300 300 320 320 360D1 105 115 125 145 160 190 240T 14 16 16 16 18 20 22W1 120 120 120 120 150 150 150二、阀座尺寸1.7500#~15000#高温高压锻钢球阀阀座外形尺寸表规格 7500# 9000# 10500# 15000#D1 320 380 420 700L1 146 162 200 267H1 295 330 385 490A 275 275 275 275B 132 147 162 185C 95 95 95 952.万向杆式高温高压锻钢球阀阀座外形尺寸表规格 DN 15 20 25 32 40 50D1 85 100 100 110 130 153L1 46 49 54 62 65 77H1 85 95 95 105 120 140A 40 40 40 50 50 50B 27 34 41 47 54 65C 14 14 14 14 14 14总结：以上是高温高压锻钢球阀外形尺寸参数表的两个部分，需要根据实际使用需求进行选择。

用于 碳刚：1 , WCBA105),使用温度在—29C 〜427C,主要适用介质有水、蒸汽、空气，以及油产品等。

合金钢：1, WC1( F1),使用温度在—29 C 〜454 C,主要适用介质有蒸汽、石油产品等(主要 高温高压阀)。

2, C5 ( F5),使用温度在—29C 〜650C ，主要适用介质有蒸汽、石油产品等(主要用于高 温咼压阀)。

3, WC6( F11),使用温度在—29C 〜552 C ，主要适用介质有蒸汽、石油产品等(主要用于 高温高压阀)。

4, WC9( F22),使用温度在—29C 〜595C ，主要适用介质有蒸汽、石油产品等(主要用于 高温高压阀)。

不锈钢：1, CF8 ( 304)，使用温度在—196C 〜800C ，主要适用介质有硝酸类等腐蚀性介质。

2, CF8(316)，使用温度在—196C 〜800C ，主要适用介质有醋酸类及尿素等腐蚀性介质。

3,CF3 ( 304L),使用温度在—196C 〜425C ，主要适用介质有硝酸类等腐蚀性介质 4, CF3( 316L),使用温度在—196 C 〜455C ，主要适用介质有醋酸类及尿素等腐蚀 介质 低温用碳素钢：1, LCB( LF1),使用温度在—46C 〜345C ，主要适用介质有蒸汽、石油产品等(主要用于低温阀)。

还有20号合金钢和蒙奈尔合金钢等材质。

标准标准名称GB12220- 89通用阀门标志GB12221- 89法兰连接金属阀门结构长度GB12222- 89多回转阀门驱动装置的连接GB12223- 89部分回转阀门驱动装置的连接GB12224- 89钢制阀门一般要求GB12225- 89通用阀门铜合金铸件技术条件GB12226- 89通用阀门灰铸铁件技术条件GB12227- 89通用阀门球墨铸铁件技术条件G B12228-89通用阀门碳素钢锻件技术条件GB12229- 89通用阀门碳素钢铸件技术条件GB12230- 89通用阀门奥氏体钢铸件技术条件GB12232- 89通用阀门法兰连接铁制闸阀GB12233- 89通用阀门铁制截止阀与升降式止回阀GB12234 89通用阀门法兰和对焊焊连接铜制闸阀GB12235- 89通用阀门法兰连接钢制截止阀和升降式止回阀GB12236- 89通用阀门钢制旋启式止回阀GB12237- 89通用阀门法兰和对焊连接钢制球阀GB12238- 89通用阀门法兰和对夹连接蝶阀GB12239- 89通用阀门隔膜阀GB12240- 89通用阀门铁制旋塞阀GB12241- 89安全阀一般要求GB12242- 89安全阀性能试验方法GB12243- 89弹簧直接载荷式安全阀GB12244- 89减压阀一般要求GB12245- 89减压阀性能试验方法GB12246- 89先导式减压阀GB12247- 89蒸汽疏水阀分类GB12248- 89蒸汽疏水阀术语GB12249- 89蒸汽疏水阀标志筑龙网GB12250- 89蒸汽疏水阀结构长度GB12251- 89蒸汽疏水阀试验方法GB/T13927-92通用阀门压力试验GB/T13932-92通用阀门铁制旋启式止回阀GB/T15185-94铁制和铜制球阀GB/阀门的结构长度对焊连接阀门GB/阀门的结构长度对夹连接阀门GB/阀门的结构长度内螺纹连接阀门GB/阀门的结构长度外螺纹连接阀门JB93 -91 手柄JB94 -91 扳手JB106-78阀门标志和识别涂漆JB308-75阀门型号编制方法JB309-75闸阀参数JB311-75止回阀参数JB312-75旋塞阀参数JB/T450-92 ~ 锻造角式高压阀门，管件，紧固件，技术条件JB451-64杠杆式安全阀技术条件JB610-79疏水阀参数JB1308 -73 Pg(2500kgf/cm2) 阀门型式与基本参数JB1309 -73 pg(2500kgf/cm2) 阀门管件和紧固件技术要求JB1681 -75 截止阀参数JB1682 -75 节流阀参数JB1683 -75 球阀参数JB1684 -75 蝶阀参数JB1685 -75 隔膜阀参数JB/T1691-92阀门结构要素阀杆头部尺寸JB1692 -91 伞行手轮JB1693 -91 平行手轮JB1694 -91 阀杆螺母(一) JB1695 -91 阀杆螺母(二)JB1696 -91 阀杆螺母（三）JB1698 -91 阀杆螺母（五）筑龙网JB1699 -91 阀杆螺母（四）锁紧螺母（一-）锁紧螺母（: 二）JB1701 -91 阀杆螺母（六）轴承压盖（一-）轴承压盖（: 二）JB1703 -91 衬套JB1706 -91 压套螺母JB1708 -91 填料压盖JB1709 -91 T 型螺栓JB1712 -91 石棉填料JB1713 -91 填料垫（一）JB1716 -91 填料垫（二）JB/T1717-92 阀门结构要素上密封座尺寸JB1718 -91 垫片（一）JB1719 -91 垫片（二）JB1720 -91 垫片（三）JB1721 -91 垫片（四）JB1726-91 阀瓣盖JB1727-91 对开圆环JB1728-91 止退垫圈JB/T1732-92 阀门结构要素锥形密封面尺寸JB/T1733-92 阀门结构要素阀体铜密封面尺寸JB/T1734-92 阀门结构要素闸板和阀瓣铜密封面尺寸JB1735 -91 底阀阀瓣密封圈JB1736 -91 旋启式止回阀阀瓣密封圈JB1737 -91 旋启式止回阀阀瓣密封圈压板JB/T1738-92 阀门结构要素式闸阀阀体闸板导轨和导轨槽尺寸JB/T1739-92 阀门结构要素式闸阀阀体密封面间距和角尺寸JB/T1740-92 阀门结构要素式闸板密封面尺寸JB1741 -91 顶心JB1742 -91 调整垫JB1747 -91 填料压环筑龙网JB1749 -91 氨阀阀瓣JB/T1750-92 阀门结构要素氨阀阀体密封面尺寸JB/T1751-92 阀门结构要素承插焊连接和配管端部尺寸JB/T1752-92 阀门结构要素外螺纹连接端部尺寸JB1753 -91 接头垫JB1754 -91 接头JB1755 -91 接头螺母JB/T1756-92 阀门结构要素卡套连接端部尺寸JB1757 -91 卡套JB1758 -91 卡套螺母JB1759 -91 轴套JB1760 -91 六角螺塞JB1761 -91 螺塞垫JB/T1762-92 阀门结构要素板体尺寸JB2202 -77 弹簧式安全阀参数JB2203 -77 弹簧式安全阀结构长度JB2205 -77 减压阀结构长度JB2206 -77减压阀技术条件JB2311 -78 球阀技术条件JB2765 -81 阀门名词术语JB2766 -92 〜锻造高压阀门结构长度JB/T2768-92 〜管子、管件、阀门端部尺寸JB/T2769-92 〜螺纹法兰JB/T2770-92 〜接头螺母JB/T2771-92 〜接头JB/T2772-92 〜盲板JB/T2773-92 〜双头螺柱JB/T2774-92 〜阶端双头螺柱及螺孔尺寸JB/T2775-92 〜螺母JB/T2776-92 〜透镜垫JB/T2777-92 〜无孔透镜垫JB/T2778-92 〜管件和紧固件温度标记JB2920 -81 阀门电动装置型式、基本参数和连接尺寸筑龙网JB2986 -81 旋塞阀技术条件JB3328 -83 气瓶阀和管路阀JB3339-83 小型医用气瓶框式阀的连接尺寸填料压套（「一）填料压套（二）填料压套（三）JB5207 -91 填料压板JB5208 -91 隔环JB5209 -91 塑料填料JB5210 -91 上密封座JB5211 -91 闸阀阀座JB/T5296-91 通用阀门流量系数和流阻系数的试验方法JB/T5298-91 管线用钢制平板闸阀JB/T5299-91 通用阀门液控蝶式止回阀JB/T5300-91 通用阀门材料JB/T6438-92 阀门密封面等离子弧堆焊技术要求JB/T6439-92 阀门受压铸钢件磁粉探伤检验JB/T6440-92 阀门受压铸钢件射线照相检验JB/T6441-92 压缩机用安全阀JB/T6495-92 阀门结构要素闸板（或阀瓣）T型槽尺寸JB/T6496-92 阀门结构要素填料函尺寸JB/T6497-92 阀门结构要素阀杆端部尺寸JB/T6498-92 阀门结构要素阀瓣与阀杆连接槽尺寸JB/T6899-93 阀门的耐火试验JB/T6900-93 排污阀JB/T6901-93 封闭式眼睛阀JB/T6902-93 阀门铸钢件液体渗透检查方法JB/T6903-93 阀门锻钢件超声波检查方法JB/T6904-93 气瓶阀的检验与试验JB/T7248-94 阀门用低温钢铸件技术条件JB/T7744-95 阀门密封面等离子弧堆焊用合金粉末JB/T7745-95 管线球阀JB/T7746-95 缩径锻钢阀门筑龙网JB/T7747-95 针形截止阀JB/T7748-95 阀门清洁度和测定方法JB/T7749-95 低温阀门技术条件JB/T7927-95阀门铸钢件外观质量要求JB/T7928-95通用阀门供货要求JB/Z243-85闸阀静压寿命试验规程JB/Z244-85截止阀静压寿命试验规程JB/Z245-85旋塞阀静压寿命试验规程JB/Z246-85球阀静压寿命试验规程JB/Z247-85阀门电动装置寿命试验规程JB/Z248-85蝶阀静压寿命试验规程ZBJ16002-87 阀门电动装置技术条件ZBJ16004-88 减压阀型式与基本参数ZBJ16006-90 阀门的试验与检验ZBJ16007-90 蒸汽疏水阀技术条件ZBJ16008-90 液化石油气设备紧急切断阀技术条件ZBJ16009-90 阀门气动装置技术条件JB/T8473-96 仪表阀组JB/T8528-97 普通型阀门电动装置技术条件JB/T8527-97 金属密封蝶阀JB/T8529-97 隔爆型阀门电动装置技术条件JB/T8530-97 阀门电动装置型号编制方法JB/T8531-97 阀门手动装置技术条件JB/T8670-97YBDF2系列阀门电动装置用隔爆型三相异步电动机技术。

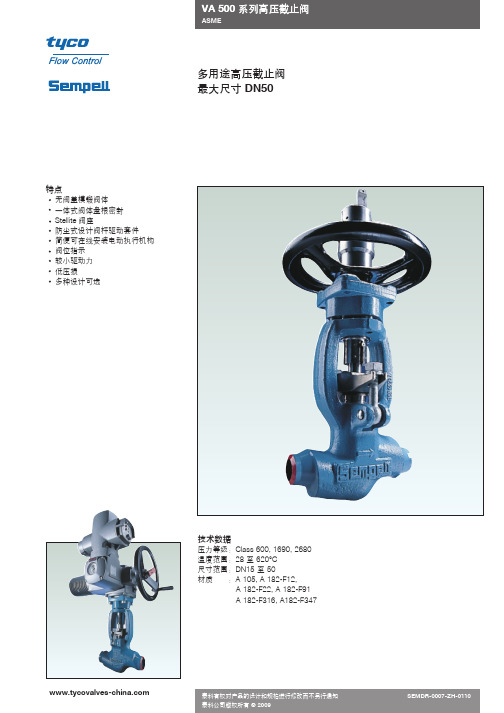

泰科有权对产品的设计和规格进行修改而不另行通知泰科公司版权所有© 2009SEMDR-0007-ZH-0110多用途高压截止阀最大尺寸DN50特点无阀盖模锻阀体一体式阀体盘根密封Stellite 阀座防尘式设计阀杆驱动套件简便可在线安装电动执行机构阀位指示较小驱动力低压损多种设计可选技术数据压力等级：Class 600, 1690, 2680温度范围：28至620°C 尺寸范围：DN15 至50材质：A 105, A 182-F12,A 182-F22, A 182-F91A 182-F316, A182-F347泰科有权对产品的设计和规格进行修改而不另行通知泰科公司版权所有© 2009第2页防尘密封两件式格兰一件式，非旋转阀杆(17% Cr)一件式模煅阀体纯石墨盘根Stellite 阀座低压损圆柱端口：便于焊接和测试便于改装到执行机构驱动低摩擦轴承，膨胀补偿容易拆卸：仅松开螺柱，便可一次整体提出所有内件保护长期润滑机械阀位指示-Type-tested型号：VA 500压力等级：Class 1690, 2680尺寸范围：DN15 至50高压截止阀泰科有权对产品的设计和规格进行修改而不另行通知泰科公司版权所有© 2009第3页设计特点- VA 510两件式阀体/ 支架设计阀体选自棒材可有多种材质选择注：图中所示部件名称见第7页。

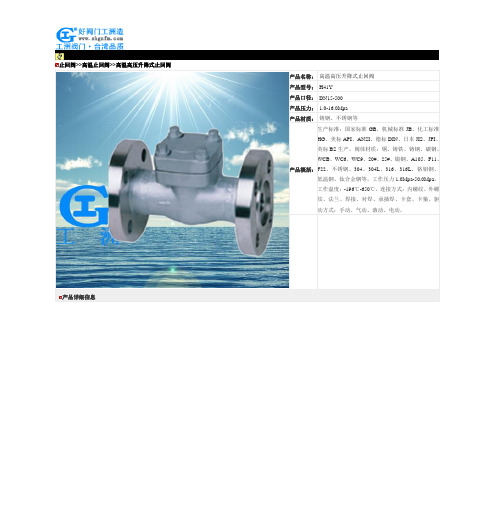

型号：VA 501压力等级：Class 1690, 2680尺寸范围：DN15 至50高压截止阀型号：VA 510压力等级：Class 1690, 2680尺寸范围：DN15 至50高压截止阀设计特点- VA 501旋转阀杆Stellite 阀芯浮动式后阀座密封只有手动可升级到VA 500107414635泰科有权对产品的设计和规格进行修改而不另行通知泰科公司版权所有© 2009第4页型号：VR 540压力等级：Class 1690, 2680尺寸范围：DN15 至50高压截止止回阀型号：VR 500压力等级：Class 1690, 2680尺寸范围：DN15 至50高压弹簧载荷升降式止回阀设计特点- VR 540阀体/ 阀盖两件式设计组合功能导向阀芯注：图中所示部件名称见第7页。

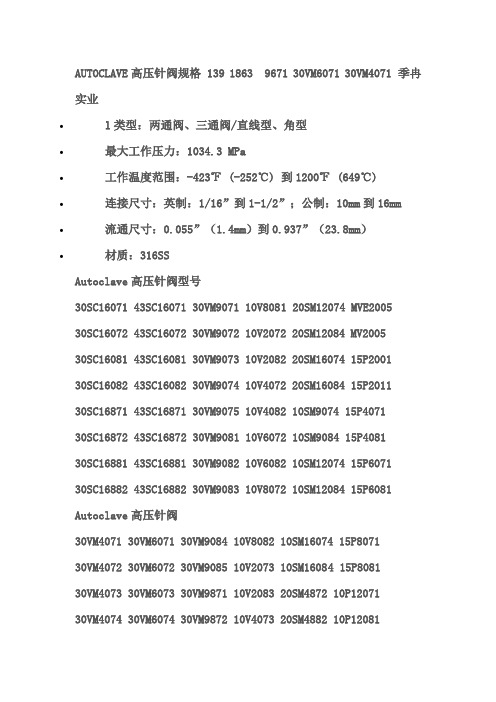

AUTOCLAVE高压针阀规格 139 **** **** 30VM6071 30VM4071 季冉实业∙l类型：两通阀、三通阀/直线型、角型∙最大工作压力：1034.3 MPa∙工作温度范围：-423℉ (-252℃) 到1200℉ (649℃)∙连接尺寸：英制：1/16”到1-1/2”；公制：10mm到16mm∙流通尺寸：0.055”（1.4mm）到0.937”（23.8mm）∙材质：316SSAutoclave高压针阀型号30SC16071 43SC16071 30VM9071 10V8081 20SM12074 MVE200530SC16072 43SC16072 30VM9072 10V2072 20SM12084 MV200530SC16081 43SC16081 30VM9073 10V2082 20SM16074 15P200130SC16082 43SC16082 30VM9074 10V4072 20SM16084 15P201130SC16871 43SC16871 30VM9075 10V4082 10SM9074 15P407130SC16872 43SC16872 30VM9081 10V6072 10SM9084 15P408130SC16881 43SC16881 30VM9082 10V6082 10SM12074 15P607130SC16882 43SC16882 30VM9083 10V8072 10SM12084 15P6081Autoclave高压针阀30VM4071 30VM6071 30VM9084 10V8082 10SM16074 15P807130VM4072 30VM6072 30VM9085 10V2073 10SM16084 15P808130VM4073 30VM6073 30VM9871 10V2083 20SM4872 10P1207130VM4074 30VM6074 30VM9872 10V4073 20SM4882 10P1208130VM4075 30VM6075 30VM9873 10V4083 20SM6872 10P16071 30VM4081 30VM6081 30VM9874 10V6073 20SM6882 10P16081 30VM4082 30VM6082 30VM9875 10V6083 20SM9872 15P2002 30VM4083 30VM6083 30VM9881 10V8073 20SM9882 15P2012 30VM4084 30VM6084 30VM9882 10V8083 20SM12872 15P4072 30VM4085 30VM6085 30VM9883 10V2074 20SM12882 15P4082 30VM4871 30VM6871 30VM9884 10V2084 20SM16872 15P6072 30VM4872 30VM6872 30VM9885 10V4074 20SM16882 15P6082 30VM4873 30VM6873 60VM9071 10V4084 10SM9872 15P8072 30VM4874 30VM6874 60VM9072 10V6074 10SM9882 15P8082 30VM4875 30VM6875 60VM9073 10V6084 10SM12872 10P12072 30VM4881 30VM6881 60VM9074 10V8074 10SM12882 10P12082 30VM4882 30VM6882 60VM9075 10V8084 10SM16872 10P16072 30VM4883 30VM6883 60VM9081 10V2873 10SM16882 10P16082 30VM4884 30VM6884 60VM9082 10V2882 20SM4075 15P4073 30VM4885 30VM6885 60VM9083 10V4872 20SM4085 15P4083 Autoclave高压针阀40VM9071 40VM9081 60VM9084 10V4882 20SM6075 15P6073 40VM9072 40VM9082 60VM9085 10V6872 20SM6085 15P6083 40VM9075 40VM9085 60VM9871 10V6882 20SM9075 15P8073 Autoclave高压针阀60VM4071 60VM6071 60VM9872 10V8872 20SM9085 15P808360VM4072 60VM6072 60VM9873 10V8882 20SM12075 10P12073 60VM4073 60VM6073 60VM9874 10V2075 20SM12085 10P12083 60VM4074 60VM6074 60VM9875 10V2085 20SM16075 10P16073 60VM4075 60VM6075 60VM9881 10V4075 20SM16085 10P16083 60VM4081 60VM6081 60VM9882 10V4085 10SM9075 15P4074 60VM4082 60VM6082 60VM9883 10V6075 10SM9085 15P4084 60VM4083 60VM6083 60VM9884 10V6085 20SM4071 15P6074 60VM4084 60VM6084 60VM9885 10V8075 20SM4081 15P6084 60VM4085 60VM6085 100VM4071 10V8085 20SM6071 15P8074 60VM4871 60VM6871 100VM4072 SW4071 20SM6081 15P8084 60VM4872 60VM6872 100VM4073 SW4081 20SM9071 10P12074 60VM4873 60VM6873 100VM4081 SW6071 20SM9081 10P12084 60VM4874 60VM6874 100VM4082 SW6081 20SM12071 10P16074 60VM4875 60VM6875 100VM4083 SW8071 20SM12081 10P16084 60VM4881 60VM6881 100VM5071 SW8081 20SM16071 15P4075 60VM4882 60VM6882 100VM5072 SW4072 20SM16081 15P4085 60VM4883 60VM6883 100VM5073 SW4082 10SM9071 15P6075 60VM4884 60VM6884 100VM5081 SW6072 10SM9081 15P6085 60VM4885 60VM6885 100VM5082 SW6082 10SM12071 15P807 Autoclave高压针阀100VM6081 10SM9072 100VM5083 SW8072 10SM12081 15P8085100VM6082 10SM9082 100VM6071 SW8082 10SM16071 10P12075100VM6083 10SM12072 100VM6072 SW4073 10SM16081 10P1208 Autoclave高压针阀150V5072 10SM12082 100VM6073 SW4083 20SM4072 10P1607515SM24071 10SM16072 10SM12075 SW6073 20SM4082 10P1608515SM24072 10SM16082 10SM12085 SW6083 20SM6072 15QS407115SM24081 20SM4073 10SM16075 SW8073 20SM6082 15QS408115SM24082 20SM4083 10SM16085 SW8083 20SM9072 15QS6071 Autoclave高压针阀BTV4S4P1 Side Inlet 20SM6073 20MVBB SW4074 20SM9082 15QS6081 BTV4F4L1 Front Inlet 20SM6083 20MVBB6 SW4084 20SM1207215QS9071BTV4B2L2 Bottom Inlet 20SM9073 MVE1001 SW6074 20SM1208215QS9081BTV4B4P2 Bottom Inlet 20SM9083 MV1001 SW6084 20SM1607215QS12071BTV4F2L3 Front Inlet 20SM12073 MVE12001 SW8074 20SM1608215QS12081BTV4F2L4 Front Inlet 20SM12083 MV2001 SW8084 50Y9081 15QS407220DV9077 20SM16073 MVE1002 SW4872 15Y12072 15QS408220DV12077 20SM16083 MV1002 SW4882 15Y12082 15QS607220DV16077 10SM9073 MVE2002 SW6872 15Y16072 15QS6082 Autoclave高压针阀PV4TW3G 10SM9083 MV2002 SW6882 15Y16082 15QS9072PVT6TW4G 10SM12073 MVE1003 SW8872 43Y16072 15QS9082 PVCTW6MG 10SM12083 MV1003 SW8882 43Y16082 15QS12072 PVCTW9MG 10SM16073 MVE2003 SW4075 50Y9072 15QS1208210V2071 10SM16083 MV2003 SW4085 50Y9082 10VRMM281210V2081 20SM4074 MVE1004 SW6075 15Y12872 30VRMM481210V4071 20SM4084 MV1004 SW6085 15Y12882 60VRMM488210V4081 20SM6074 MVE2004 SW8075 15Y16872 60VRMM688210V6071 20SM6084 MV2004 SW8085 15Y16882 20GV607810V6081 20SM9074 MVE1005 15Y16071 43Y16872 20GV907810V8071 20SM9084 MV1005 15Y16081 43Y16882 30GV9078 Autoclave高压针阀43Y16081 50Y9882 15Y12081 43Y16071 50Y9872 15Y1207150Y90714B6S10L8 4BS6S10L8 4B6S10M6 4BS6S10M6 4B6S10M9 4BS6S10M9 4B6S10M12 4BS6S10M12 4B6S10P44BS6S10P4 4B6S10P6 4BS6S10P6 4B6S10P8 4BS6S10P8 3B3S15L2 3BD3S15L2 3B3S15L4 3BD3S15L4 3B3S15L63BD3S15L6 3B3S10L8 3BD3S10L8 3B3S20M4 3BD3S20M43B3S20M6 3BD3S20M6 3B3S20M9 3BD3S20M9 3B3S20H4 3BD3S20H4 3B3S20H6 3BD3S20H6 3B3S20H9 3BD3S20H9 3B3S15P2 3BD3S15P2 3B3S15P4 3BD3S15P4 3B3S15P63BD3S15P6 3B3S15P8 3BD3S15P8 3B6S10L8 3BD6S10L8 3B6S15M6 3BD6S15M6 3B6S15M9 3BD6S15M9 3B6S15M12 3BD6S15M12 3B6S15P4 3BD6S15P4 3B6S15P6 3BD6S15P6 3B6S15P8 3BD6S15P8 3B8S10M12 3BD8S10M123B8S10M16 3BD8S10M16 3B8S10P12 3BD8S10P123B8S10P16 3BD8S10P162B4S15L2 2B4S15L4 2B4S15L6 2B4S10L8 2B4S20M42B4S20M6 2B4S20M9 2B4S20H4 2B4S20H6 2B4S20H92B4S15P2 2B4S15P4 2B4S15P6 2B4S15P8 2B6S10L82B6S20M6 2B6S20M9 2B6S20M12 2B6S15P4 2B6S15P62B6S15P8 2B8S15M12 2B8S15M16 2B8S10P12 2B8S10P16 2B16S10MA24 2B16S10S16 2B16S10P16 2B12S15M162B12S15P8 2B12S10P12 2B12S10P166DB10L8P4 6DB15M6M4 6DB15M9M4 6DB15M12M46DB15P4P4 6DB15P6P4 6DB15P8P45RVP9072 10RVP9072 15RVP9072 20RVP9072 30RVP6072 45RVP9072 60RVP6072 75RVP5072 5RVS9072 10RVS9072 20RVS9072Autoclave Engineers 公司是以生产世界领先的高压阀、接头和管子而著名。

燃煤发电工程高温高压闸阀、截止阀技术规范书2009年8月目录附件1 技术规范 (1)1.总则 (1)2.工程概况 (2)3.设计和运行条件 (2)4.技术要求 (3)5.设计制造标准 (8)6.试验、检查和服务 (9)7.设计与供货界限及接口规则 (9)8.清洁，油漆，包装，装卸，运输与储存 (9)9.数据汇总表格 (10)附件2 供货范围 (13)1.一般要求 (13)2.供货范围 (13)附件3 技术资料及交付进度 (15)1.一般要求 (15)2.具体要求 (15)附件4 交货进度 (18)1.交货进度 (18)2.交货说明 (18)附件5 设备监造（检验）和性能验收试验 (19)1.概述 (19)2.工厂检验 (19)3.设备监造 (19)4.性能验收试验 (21)附件6 价格表 (22)附件7 技术服务和联络 (23)1.卖方现场技术服务 (23)2.培训 (24)3.设计联络会 (24)附件8 分包商/外购部件情况 (25)附件9 大件部件情况 (26)1.大件部件情况表 (26)2.运输方案 (26)附件1 技术规范1. 总则1.1 本技术协议适用于燃煤发电工程高温高压闸阀、截止阀的设计、制造、试验、质量保证和验收。

1.2 本协议书中所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，但卖方保证提供符合本协议和工业标准的功能齐全的优质产品，满足国家有关安全、环保等强制性标准的要求。

1.3 卖方执行技术规范所列标准，有不一致时，按较高标准执行。

卖方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新标准版本。

若卖方所提供的技术规范前后有不一致的地方，以更有利于设备安装运行、工程质量为原则，由买方确定。

在合同签订后，买方有权因规范、标准发生变化而提出一些补充要求，在设备投料生产之前，卖方在设计上予以修改，但价格不作调整。

1.4在签订合同之后，买方保留对本技术规范提出补充要求和修改的权利，卖方应承诺予以配合，具体项目和条件由双方共同商定。

美标截止阀的设计标准主要遵循ASME B16.34和API 602等标准。

这些标准规定了截止阀的尺寸、压力等级、材料、结构、制造、检验和试验等方面的要求。

1.尺寸：美标截止阀的尺寸通常采用英寸（inch）为单位，常用的尺寸有
1/2英寸、1英寸、1-1/4英寸、1-1/2英寸、2英寸等。

2.压力等级：美标截止阀的压力等级通常分为Class 150、Class 300、Class
600等，分别表示不同的工作压力范围。

3.材料：美标截止阀的材料通常包括铸铁、铸钢、锻钢等，具体材料的选择
取决于阀门的工作压力、工作温度和介质性质等因素。

4.结构：美标截止阀的结构通常包括阀体、阀瓣、阀杆、填料函等部分。

阀
体和阀瓣的连接方式通常采用螺纹连接，阀杆通过填料函与阀瓣连接。

5.制造：美标截止阀的制造过程需要严格遵守相关标准和规范，包括加工、
装配、检验等环节。

6.检验和试验：美标截止阀需要进行严格的检验和试验，以确保其符合相关
标准和规范的要求。

需要注意的是，不同国家和地区的标准可能存在差异，因此在实际设计和生产过程中，还需要根据具体的要求和标准进行相应的调整和修改。

阀门材质对照表WCB碳钢 ASTM A216无腐蚀性应用，包括水，油和气，温度范围：-30oC至+425oCLCB低温碳钢 ASTM A352低温应用，温度低至-46oC不能用于温度高于+340oC的场合LC33.5%镍钢 ASTM A352低温应用，温度低至-101oC不能用于温度高于+340oC的场合WC61.25%铬0.5%钼钢 ASTM A217无腐蚀性应用，包括水，油和气，温度范围：-30oC至+593oCWC92.25铬 ASTM A217无腐蚀性应用，包括水，油等级WC9和气，温度范围：-30oC至+593oCC55%铬0.5%钼 ASTM A217轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30oC至+649oCC129%铬1%钼 ASTM A217轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30oC至+649oCCA6NM(4)12%铬钢 ASTM A487腐蚀性应用，温度范围：-30oC至+482oCCA15(4)12%铬 ASTM A217腐蚀性应用，温度范围高达+704oCCF8M316不锈钢 ASTM A351腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268oC至+649oC，温度+425oC以上要指定碳含量0.04%及以上347不锈钢 ASTM A351主要用于高温，腐蚀性应用，温度范围：-268oC至+649oC，温度+540oC以上要指定碳含量0.04%及以上CF8304不锈钢 ASTM A351腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268oC至+649oC，温度+425oC以上要指定碳含量0.04%及以上CF3304L不锈钢 ASTM A351腐蚀性或无腐蚀性应用，温度范围高达+425oCCF3M316L不锈钢 ASTM A351腐蚀性或无腐蚀性应用，温度范围高达+454oCCN7M合金钢 ASTM A351具有很好的抗热硫酸腐蚀性能，温度高达+425oC蒙乃尔 ASTM A494可焊接等级。
