电压互感器二次回路常见故障分析

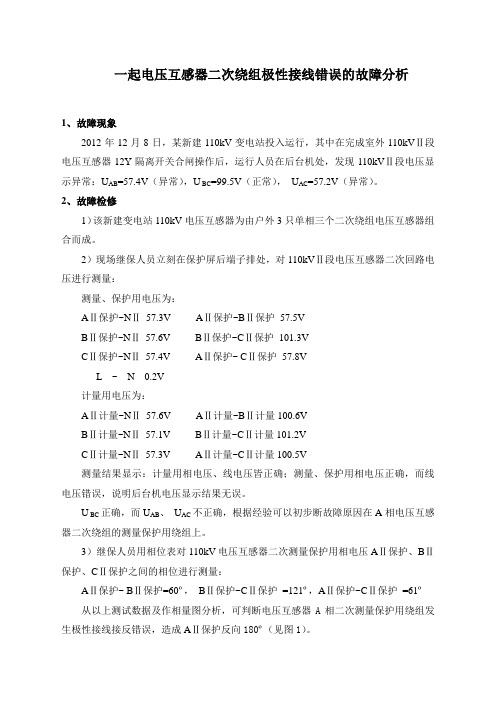

一起电压互感器二次绕组极性接线错误的故障分析1、故障现象2012年12月8日，某新建110kV变电站投入运行，其中在完成室外110kVⅡ段电压互感器12Y隔离开关合闸操作后，运行人员在后台机处，发现110kVⅡ段电压显示异常：U AB=57.4V（异常），U BC=99.5V（正常），U AC=57.2V（异常）。

2、故障检修1）该新建变电站110kV电压互感器为由户外3只单相三个二次绕组电压互感器组合而成。

2）现场继保人员立刻在保护屏后端子排处，对110kVⅡ段电压互感器二次回路电压进行测量：测量、保护用电压为：AⅡ保护~NⅡ57.3V AⅡ保护~BⅡ保护57.5VBⅡ保护~NⅡ57.6V BⅡ保护~CⅡ保护101.3VCⅡ保护~NⅡ57.4V AⅡ保护~ CⅡ保护57.8VL ~ N 0.2V计量用电压为：AⅡ计量~NⅡ57.6V AⅡ计量~BⅡ计量100.6VBⅡ计量~NⅡ57.1V BⅡ计量~CⅡ计量101.2VCⅡ计量~NⅡ57.3V AⅡ计量~CⅡ计量100.5V测量结果显示：计量用相电压、线电压皆正确；测量、保护用相电压正确，而线电压错误，说明后台机电压显示结果无误。

U BC正确，而U AB、U AC不正确，根据经验可以初步断故障原因在A相电压互感器二次绕组的测量保护用绕组上。

3）继保人员用相位表对110kV电压互感器二次测量保护用相电压AⅡ保护、BⅡ保护、CⅡ保护之间的相位进行测量：AⅡ保护~ BⅡ保护=60º，BⅡ保护~CⅡ保护=121º，AⅡ保护~CⅡ保护=61º从以上测试数据及作相量图分析，可判断电压互感器A相二次测量保护用绕组发生极性接线接反错误，造成AⅡ保护反向180º（见图1）。

AⅡ保护（正确接线）CAⅡ保护（错误接线）图1——Ａ相二次测量保护用绕组错误接线电压相量示意图3）将110kV电压互感器停电，做好安全措施后，对电压互感器二次接线进行检查。

电力系统电气二次回路常见故障及防范措施在变压器和母线，以及发电机的保护当中，保护装置能为维护电网的稳定性和安全性发挥出积极的作用。

因此，只有及时对变电站继电保护二次回路的隐患开展排查和有效预防,才能保障电力设备的安全。

但是，随着外界环境对电网运行的要求越来越高，使得变电站继电保护二次回路隐患的排查工作变得愈加困难起来，继电保护的作用也无法充分发挥出来。

1、电力系统电气二次回路常见故障1.1电流互感器隐患问题若是整个系统中出现电流互感器故障问题，就会使得回路开路构造中出现高电压，对电气设备的常规化运行以及工作人员都会造成严重的安全威胁，基于此，要对其运行故障问题开展集中的处理和控制。

究其原因，主要是由于保护装置以及设备质量存在问题，电流互感器本身端子排质量隐患的可能性较高。

并且，人为操作不符合标准化要求也是导致回路开路的主要因素。

除此之外，电流互感器输出电流偏差增大，主要是由于回路存在接地问题，形成分流就会对整个系统的运行构造造成影响。

12元件老化隐患问题在继电保护电气二次回路常规化运行过程中，元件的老化问题也是导致整个系统出现安全问题的重要因素，因此,需要相关部门结合实际需求开展集中的处理和控制。

比方,在继电保护电气二次回路中出现磨损元件，就会在磨损程度加剧的同时，对稳定性以及合理性造成约束，整个系统的运行效果出现问题，形成安全隐患。

1.3电气二次回路的故障分析与排查分析故障的原因应从原理图和标准技术参数入手，回路分析法及推理分析法是时下两种应用最为广泛的方法。

首先根据现场设备的具体情况和现象推测出可能出故障的线路或部件，故障出现在主电路还是控制电路，交流电路还是直流电路都很重要，其次就是要分析出故障的类型是另一个需要关注的问题，开路、短路、接地都要语义分析，然后根据该回路元件、导线、连接方式等推断或者确定故障可能原因和具体部位。

电气装置各组成部分都有其内在联系是检修人员用于判断的重要依据，如连接顺序、动作顺序、电流流向、电压分配等，常常需要根据某一部分故障联系到对其他部分影响，要根据故障现象推理找出故障根源。

电压互感器存在二次回路异常的原因及对策摘要：由于电压互感器存在二次回路异常现象，它常在继电保护装置不正确操作时出现，一些继电保护人员对此尚缺乏必要的认识。

本文从三个部分分析变电站的电压互感器出现二次回路电压异常的主要原因及对继电保护装置的影响，利用继电保护技术的规程及加强反事故措施的要求以此减少电压互感器存在的二次回路异常现象。

进而加强继电保护人员对电压互感器存在二次回路异常现象的认识。

关键词：二次回路；继电保护；电压互感器；1.导致tv二次回路出现异常的原因tv二次回路之所以出现异常，主要是因为一些原因，导致tv的二次测量无法将一次电压的相位及幅值与系统所运行的状态进行正确的反应。

对以往相关事故进行深入的分析得知，导致tv二次回路出现异常的主要有下面三个方面：1.1.相同的tv二次回路进行多点接地。

假如tv二次端子箱在接地之后，主控制室也进行了接地处理，两个接地点之间没有用电缆进行连接，或是多个tv中性点通过端子箱进行接地，然后通过电缆芯，进入到主控制室中进行连接。

对于上述中两种接地的方式，当出口处或者中性点接地系统的变电站接地出现短路故障的时候，因为变电站中的接地网中流进很多的短路电流，而在接地网中的各点电位各不相同，将会导致tv的每个二次接地点间产生电位差。

因为tv中性点的电位各不相同，导致附加电压的产生，从而造成电压二次回路的中性点出现偏移，在此时，电压二次系统的中性点，即n600的电位是：此时电压二次系统中性点n600的电位为：en600=e1y1+e2y2+…+eiyiy1+y2+…+yi（1）式中 e1，e2…，ei为各个tv中性点的电位；y1，y2，…，yi 是各个tv中性点进入主控制室，成为接地小母线的导纳。

因此，此时tv中性点附加的偏移电压是：△ui=en600-ei（2）因为存在这个附加的偏移电压，所以当tv二次回路使用零相接地的方式，时会导致ua0，uc0，3u0以及ub0出现异常，最终将会使继电保护的装置接收到的电压无法将一次电压中的相位、幅值正确的反映出来，从而导致继电保护的装置出现错误动作。

电力系统电气二次回路的常见故障及对策随着我国经济快速发展，对于电力需求越来高。

那么对于供電系统基础建设和调度算法提出了新的挑战，但是我国很多供电线路由于各种问题的存在使得在供电高峰经常出现跳闸事故，影响了居民的正常生活。

本文在此基础上分析了变电运行跳闸故障存在的原因，以及根据笔者的经验提出几点改进建议，从而更好地提高供电系统安全性和稳定性，从而更好地提高我国电网管理水平。

标签：变电运行;跳闸故障;处理分析技术;供电系统1、电气二次回路概述电气二次回路是电力系统中重要的电路环节，能够有效保护电力系统的发电过程，从而保障电力系统中的设备能够稳定运行，从而更好地为用户提供更加优质的供电服务，因此电力系统中电气二次回路是保障整个电力系统稳定运行的重要基础。

在电气系统运行过程中需要综合考虑到这些故障的类型和具体原因，从而制定行之有效的解决方案，从而更好地保障电力系统运行。

如图1所示为二次回路运行示意图。

2、电力系统电气二次回路常见故障原因分析2.1、二次短路故障的分析电压互感器中也存在二次回路，其中二次短路就是最常见的-种故障。

二次短路故障会诱发-系列问题，直接将二次回路中的熔断器破坏掉，引起保护装置断线。

如果二次回路的电缆芯线出现故障，如断线、接触不良等，也会影响到保护装置作用的发挥。

当电压回路断线情况出现，意味着故障提示信号无法发出，排查故障时难度增加。

因此要求运维人员定期全面检查电压互感器，最大可能规避二次回路故障的发生。

2.2、二次侧开路故障分析二次侧开路故障也是电流互感器二次回路中常见的-种，出现开路故障引发多点接地问题。

通常情况下当二次回路出现二次侧开路故障后，整个监测回路的仪表数值均显示零点，因此当仪表指示异常且存在-会有-会无的情况，基本上可以断定出现半开路问题，也就是日常中最常见的接触不良问题。

此外，当回路仪表显示异常且电流互感器出现振动与不均匀噪声时，或故障情况严重直接出现冒烟、发热，都有可能引发安全事故。

电压互感器一、二次回路故障的处理摘要：在高压电路中为了测量电路中的电压和电流，通常采用电压互感器和电流互感器。

通过互感器可以使测量仪表、继电器等二次设备与高电压隔离，以保证人身和设备的安全，当电路上发生短路时，保护测量仪表的电流线圈，使它不受大电流的损坏。

因此，运行中的电压互感器二次侧严禁短路运行。

关键词：电压互感器；断线；短路；故障一、电压互感器回路断线故障处理1．电压互感器回路断线的判断“电压互感器回路断线”光字牌亮，警铃响，有功功率表指示异常，电压表指示为零或三相电压不一致，电能表停走或走慢，低电压继电器动作，同期继电器发出响声等，这些现象都有可能由于电压互感器一、二次回路接头松动、断线，电压切换回路辅助触点及电压切换开关接触不良所引起，或者由于电压互感器过负荷运行，二次回路发生短路，一次回路相间短路铁磁谐振以及熔断器日久磨损等原因引起一次、二次熔断器熔断。

除上述现象外，还可能发出“接地”信号，绝缘监视电压表指示值比正常值偏低，而正常相监视电压表上的指示是正常的，这时可判定一次侧熔断器熔断。

2．电压互感器回路断线的处理（1）将该电压互感器所带的保护与自动装置停用，停用的目的是防止保护误动。

（2）在检查一次、二次侧熔断器时，应做好安全措施，以保证人身安全，如果是一次侧熔断器熔断时，应拉开电压互感器出口隔离开关，取下二次侧熔断器，并验电后戴上绝缘手套，更换一次侧熔断器。

如果是二次侧熔断器熔断时，应立即更换，若再次熔断，则不可再调换，应查明原因，如一时处理不好，则应考虑调整有关设备的运行方式。

二、电压互感器二次回路短路故障处理1、电压互感器二次回路短路的原因电压互感器由于二次回路导线受潮、腐蚀及损伤而发生一相接地时，可能发展成二相接地短路。

其次是电压互感器内部存在的金属短路，也会造成电压互感器二次回路短路。

当电压互感器二次回路短路时，一次侧熔断器不会熔断，但此时电压互感器内部有异声，将二次回路短路后，其阻抗减小，通过二次回路的电流增大，导致二次侧熔断器熔断影响表计指示，引起保护误动作，还会烧坏电压互感器二次绕组。

分析电压互感器二次回路故障对继电保护的影响电压互感器是继电保护系统中的关键部件，它主要用于测量高压电网中的电压，将电压信号转换成相应的电压比值，以供继电保护设备进行判断和计算，从而实现对电力系统的监测和保护。

电压互感器二次回路的故障会严重影响继电保护的运行，因此对其进行分析非常重要。

电压互感器二次回路故障可分为开路故障和短路故障两种情况。

开路故障指的是二次回路中出现断路现象，即电压互感器二次侧与继电保护设备之间的连接断开；短路故障指的是二次回路中出现短路现象，即二次回路中的导线之间短接。

对于电压互感器二次回路的开路故障，其影响主要表现在以下几个方面：1.电压互感器输出信号的丧失：开路故障会导致电压互感器二次回路中的电流无法流通，进而使得电压互感器无法将电压信号转换成相应的电压比值输出给继电保护设备。

2.继电保护设备无法正确工作：由于电压互感器无法提供准确的电压信号，继电保护设备无法进行准确的计算和判断，可能导致误动保护、漏保护、误闭锁等问题的发生，从而影响电力系统的安全运行。

3.对电力系统监测和控制的影响：电压互感器是电力系统监测和控制的关键传感器之一，其输出信号用于计算电流、功率、电能等参数，对电力系统的监测、调节和运行具有重要意义。

电压互感器二次回路的开路故障将导致电力系统监测和控制功能的丧失或不准确，可能会给电力系统带来不可预测的风险和隐患。

3.二次回路烧毁或故障扩大：短路故障会导致二次回路中的电流瞬时增大，可能引发电弧或短路故障进一步扩大，导致电压互感器和继电保护设备的损坏，甚至对整个电力系统造成更大的故障。

电压互感器二次回路故障对继电保护的影响非常严重。

保持电压互感器二次回路的正常运行和及时检修维护，是确保继电保护设备正确运行，保证电力系统安全和稳定运行的重要措施。

定期对电压互感器二次回路进行巡视检查和故障诊断，采取合理的故障切除和维修措施，也是提高继电保护设备可靠性和效率的重要手段。

二次回路异常造成电压互感器烧毁故障的分析摘要：电压互感器是电力系统中的重要设备，关系到保护、测量、计量系统的正常运行。

而开口三角电压回路由于正常运行时没有工作电压且回路不允许装设空气开关，若回路中存在问题不容易被发现，极易造成电压互感器损坏。

本文针对一起两段母线电压互感器同时烧毁的故障，分析在操作过程中电压并列回路中存在的问题，并提出改进方案。

关键词：电压互感器二次回路电压并列引言：电压互感器正常工作时接近于一个理想电压源，如果意外让其二次回路短路，很容量造成电压互感器损坏。

而电压二次并列回路相对复杂，回路设计时考虑不周或因为运行人员操作不当造成二次电压意外并列，极容易在某些情况下造成电压互感器损坏。

故障经过：某日，监控中心发现某110KV变电站10kV I、II母电压Ua为0V，B相为5.98V C相为9.92V，3U0为0V。

同时监控系统中该站还存在如下报文：15时36分29秒某某变10kV 924线路接地15时36分43秒某某变10kV II段PT保护电压空开断开15时36分50秒某某变10kV I段PT保护电压空开断开通知运维操作队到变电站现场检查发现10kV I、II母电压互感器柜冒烟，两台电压互感器均已烧坏。

紧急停电后将两段母线电压互感器转检修。

故障前运行方式：110kV I、II母并列运行，35kV及10kV I、II母分列运行。

#1主变带35kV I段、10kV I段负荷运行，#2主变带35kV II段、10kVII段负荷运行，10kV 两段母线电互感器均在运行。

故障造成10kV 母线所有线路保护复压开放，同时无法监测母线电压，损失电量若干，并且短期内还无法恢复，需紧急调拨合适的电压互感器进行抢修。

抢修小组到现场后检查10kV 母联开关确在分位，10kV 电压并列装置上QK把手打在“本地”位置，BK把手打在“并列”位置，装置上的“电源”灯和“并列”灯均亮。

对电压回路电缆进行检查均没有发现问题。

一起非典型电压互感器二次回路两点接地故障分析摘要：介绍了电压互感器二次开口三角的概念以及作用。

对一起非典型500kV 线路电容式电压互感器二次开口三角绕组两点接地故障进行了分析并提出了改进及预防措施。

关键词：电容式电压互感器；两点接地；故障1引言在电力系统中，电压互感器是一二次元件的联络元件，能正确反映电气设备的运行情况。

其中电压互感器二次开口三角形绕组电压回路在电力系统中正常运行的保护起着非常重要的作用。

本文中分析的某故障电压互感器二次开口三角绕组电压回路为故障录波采样使用，N端单点接地。

2电压互感器开口三角概念指中性点不接地系统中电压互感器三相的三个二次绕组的接法，三相二次接线按三角形接线依次首尾相接，但是，不形成闭合，如图1（b）所示。

这个没有完全闭合的三角形就是开口三角形，从这开口三角形引出的电压Uax，就是开口三角电压。

如图1（a）所示。

3 电压互感器二次开口三角形绕组电压的作用及原理在三相电压互感器的二次侧接成开口三角形，用于发生接地故障时做继电保护所用。

正常运行时，电压对称，开口三角上没有电压，如图1(c)所示。

当系统发生单相接地故障时，电压互感器一次绕组相电压故障相为零，另两相升高倍，此时相应的二次绕组、开口三角电压绕组的相电压也升高倍。

开口三角电压绕组的三相绕组中，一相电压为零，另两相电压为 ×100/3 V，且两相电压夹角为60度，所以PT 二次侧输出为幅值2 U 相的两相矢量和，所以开口三角的输出为100V，如下图2 所示。

通过检测开口三角上的电压，就可以知道高压系统是否有接地现象，这也称为“接地监察”。

4故障发现及处理经过甲变电站内的某型号电容式电压互感器存在家族性缺陷，需要对该批次电压互感器进行返厂改造。

互感器设备厂家发来乙运行单位拆换下已改造完成的同型号电压互感器进行替代。

更换完毕后，当天凌晨对丙线路进行充电操作过程中，发现丙线路电压互感器端子箱冒烟、后台显示丙线路电压互感器C相电压仅有正常值得一半、电压互感器断线。

论电压互感器二次回路故障对继电保护的影响摘要：电压互感器在运行的过程中会受到很多因素的影响，所以在电压互感器二次回路方面也非常容易出现一定的故障，在其出现故障以后也会对继电保护工作带来很多的问题和障碍，使得继电保护无法充分的发挥其功能，进而也导致所涉及的装置无法正常运行，本文主要分析了电压互感器二次回路故障对继电保护的影响，以供参考和借鉴。

关键词：电压互感器；二次回路；故障；继电保护；影响伴随信息技术、互联网技术、通信技术、智能化技术的提升，智能化系统运用越来越普遍，并且智能变电站将过去的变电站淘汰以后，电网的运行效率更高、运行更稳定。

在继电保护发展过程中，微机保护由于具有健全的自我检查效能和完善的闭锁举措，让继电保护更稳定。

另外，和继电保护相连的二次回路因为其接线繁杂、故障隐秘性突出的特征，导致危害进一步增大。

其中电压互感器可以将电力设备的高电压转换为在低电压，以满足多种设备在许多工作和操作要求，同时还可将一次回路和二次回路分开，电压互感器二次回路故障问题导致诸多不良影响，会在很大程度上降低测量结果的精准性，此便导致设备在运转过程中缺少稳定性，还或许导致保护错误操作，妨碍整个系统的稳定运行。

为此，严控电压互感器的二次回路故障是特别关键的。

1电力系统中继电保护的原理分析通常所说的继电保护，指的是当部分原件出现了问题以后，继电保护系统可以对事故所产生的地点进行快速的判定，且由电脑进行严密的剖析以后，在确保尽量减小对电力系统的影响的前提下，妥当解决故障。

在此种状况下，电力系统未产生故障的地方可以继续运行，此对于电力系统运行的质效有明显的提升效能。

2电压互感器二次回路常见故障电力系统运行过程中由于技术性问题而使电压互感器二次回路在运行过程中存在着一定的问题，而在该工作的过程中最重要的是对继电器的保护。

但是从实际的电力系统运行情况看，电压互感器二次回路故障问题不仅不能实现继电保护，反而会对继电器造成一定的损坏，从而给整个继电系统带来严重的问题。

模块六电压互感器二次错误接线分析电压互感器是继电保护二次设备与电力系统连接的交界点设备，其二次接线正确与否，直接关系到继电保护装置在电力系统一次故障时能否正确动作，因此继电保护专业人员必须深刻理解TV的变比、极性、组别、接线方式对继电保护的影响。

如果TV实际使用变比与调度下达的计算变比不一致，则使得运行中保护装置感受到的二次电流与系统实际潮流不相符，即保护二次动作值不等于一次动作期望值，从而引起保护装置的误动或拒动。

如果TV极性不正确，则使得运行中流入保护装置的电流与电压之间的相角与期望值相反，对于线路保护则造成正方向故障时保护拒动，反方向故障时保护误动。

此外还将使得全站测量和计量回路有无功功率潮流流向异常。

1工作任务现场有TV三只（或四只），TV二次绕组通过电缆分别与保护装置和测量回路相连接。

试按设计图纸，通过试验手段及分析，查找出TV实际二次接线的错误点并改正处理。

2工作条件3.1程控模拟错误接线。

3.2万用表，指针式毫安表，电池，钳形相位表，连接导线。

3.3螺钉旋具。

3危险点分析3.1需将高压设备停电，办理一种工作票。

并注意TV二次侧有无反送电的危险性。

3.2查找过程中如需要临时改动二次回路接线时，应慎重考虑，加强监护，并将临时改动情况记录下来，以便于准确恢复。

3.3为防止查找工作带来其他问题，工作完毕后，应检查保护装置有无其他异常现象。

3.4为防止运行中的安控保护误动作，应事先其电压空气开关或断开TV二次电压回路。

4工作程序4.1如何测试TV极性TV 一二次线圈上通常均有明确标注，如一次线圈为“A ”-“X ”，二次线圈为“a ”-“x ” 或 “da " - "dx ”。

通常情况下，“A ”与“a ”、“X ”与“x ”互为同极性端子。

4.2如何确定TV 组别TV 铭牌上均标注有各绕组的变比和准确级别，标注形式如：10/ V 3kV/100/ V 3V/100/3V , 则表明变比准确级主绕组a-x 100/V 3 0.5 开口绕组da-dx100/30.54.3如何检查TV 二次接线a ）清查TV 二次接线是否有误，应首先熟悉电压互感器二次接线图纸，确定电压互感器的接线方式。
