电力系统电气二次回路的常见故障及防范 杨仁超

电力系统电气二次回路常见故障及防范措施在变压器和母线，以及发电机的保护当中，保护装置能为维护电网的稳定性和安全性发挥出积极的作用。

因此，只有及时对变电站继电保护二次回路的隐患开展排查和有效预防,才能保障电力设备的安全。

但是，随着外界环境对电网运行的要求越来越高，使得变电站继电保护二次回路隐患的排查工作变得愈加困难起来，继电保护的作用也无法充分发挥出来。

1、电力系统电气二次回路常见故障1.1电流互感器隐患问题若是整个系统中出现电流互感器故障问题，就会使得回路开路构造中出现高电压，对电气设备的常规化运行以及工作人员都会造成严重的安全威胁，基于此，要对其运行故障问题开展集中的处理和控制。

究其原因，主要是由于保护装置以及设备质量存在问题，电流互感器本身端子排质量隐患的可能性较高。

并且，人为操作不符合标准化要求也是导致回路开路的主要因素。

除此之外，电流互感器输出电流偏差增大，主要是由于回路存在接地问题，形成分流就会对整个系统的运行构造造成影响。

12元件老化隐患问题在继电保护电气二次回路常规化运行过程中，元件的老化问题也是导致整个系统出现安全问题的重要因素，因此,需要相关部门结合实际需求开展集中的处理和控制。

比方,在继电保护电气二次回路中出现磨损元件，就会在磨损程度加剧的同时，对稳定性以及合理性造成约束，整个系统的运行效果出现问题，形成安全隐患。

1.3电气二次回路的故障分析与排查分析故障的原因应从原理图和标准技术参数入手，回路分析法及推理分析法是时下两种应用最为广泛的方法。

首先根据现场设备的具体情况和现象推测出可能出故障的线路或部件，故障出现在主电路还是控制电路，交流电路还是直流电路都很重要，其次就是要分析出故障的类型是另一个需要关注的问题，开路、短路、接地都要语义分析，然后根据该回路元件、导线、连接方式等推断或者确定故障可能原因和具体部位。

电气装置各组成部分都有其内在联系是检修人员用于判断的重要依据，如连接顺序、动作顺序、电流流向、电压分配等，常常需要根据某一部分故障联系到对其他部分影响，要根据故障现象推理找出故障根源。

谈电力系统电气二次回路的常见故障及防范措施电力系统电气二次回路是电力系统中重要的组成部分，它起着监测、保护、控制和测量等重要作用。

由于电气二次回路工作环境复杂、设备繁多，常常会出现各种故障，给电力系统带来不小的隐患。

本文将就电力系统电气二次回路的常见故障及防范措施进行详细介绍，以期引起广大电力系统工程师和维护人员的重视，加强对电气二次回路的管理和维护工作，以保障电力系统的安全稳定运行。

一、常见故障及原因1. 电气二次回路接线端子松动电气二次回路中的接线端子松动是一种常见的故障，可能是由于设备长期运行导致接线端子自身锈蚀、老化等原因造成的。

当接线端子松动时，会导致二次回路测量信号不准确，甚至造成设备保护动作不准确，严重时还可能引起设备烧毁事故。

2. 电气二次回路绝缘老化二次回路中的导线、绝缘子等设备在长期运行过程中，由于电气设备的老化，会导致绝缘老化，导致电气二次回路中的绝缘阻抗降低，增加了漏电流，有可能导致设备保护误动作，造成电力系统事故。

二次回路中，设备连接端子的接触不良也是一种常见故障，导致的原因可能是设备的振动、温度变化等因素，使得连接端子出现松动，造成连接不良，影响了二次回路的测量、控制和保护性能。

在实际运行中，电气二次回路中的设备也有可能出现故障，包括传感器故障、开关故障、继电器故障等，这些故障都会影响到二次回路正常工作，甚至导致设备保护失效，给电力系统带来隐患。

二、防范措施1. 定期检查和维护针对上述常见故障，对电气二次回路的设备进行定期的检查和维护是十分必要的。

包括检查接线端子的紧固情况，检测绝缘老化情况，查看接触不良等，及时发现并处理问题，防止出现故障。

2. 使用可靠的设备在电气二次回路中，选用可靠的设备也是预防故障的重要措施。

选择品质好、性能稳定的设备和元件，可以大大降低故障的发生率，保障电气二次回路的安全运行。

3. 加强设备保护对于电气二次回路中的设备，加强保护设施的配置也是十分重要的。

电力系统电气二次回路常见故障及防范措施
探讨
电力系统电气二次回路是指电力系统中包含保护、自动化、测量
装置和控制装置等与电力系统有关的设备及其电气间的回路。

该回路
主要起到联络、控制、保护、调度电力系统的各种变动位置。

电力系
统电气二次回路故障分类主要为短路故障、断路故障、过负荷故障和
过电压故障。

短路故障即两个以上的电路或节点之间的绝缘破坏，使电路或节
点之间的电阻或电容失去作用，以致两端电压上升而使整个系统出现
过电流。

为了防止出现短路故障，需要安装保险器，定期检查连接，
采取优质隔离材料等措施，尽量减少短路故障的发生。

断路故障是指连接电路两个端点之间绝缘材料出现老化、损坏、
受潮、部件损坏等情况，导致电路无法正常传输信号。

针对断路故障，可以采取容量安装和环境控制的措施，定期检查并对发现的故障尽快
维修，严格按照规范要求进行操作和维护，以避免断路故障的发生。

过负荷故障是指正常运行时，负载过大使得电力系统受到过载损坏，出现熔断、变压器油发热等现象。

为了防止过负荷故障，除了对
负载进行定期监测，控制负载大小外，还需要安装合适容量的电机、
空载保护器等。

过电压故障是指系统中某些端点的电压过多，超过了设计规定的
值引起的。

为了防止过电压的发生，应加强供电网的管理，定期检查
调整，避免出现过电压故障，同时要采取限电屏蔽、重新接线等措施，以保证系统有效运行。

综上所述，要防止电力系统电气二次回路发生故障，应加强管理，采取有效的防范措施，如安装保险器、定期检查电路、采取优质隔离
材料和限电屏蔽等，以有效防止短路、断路、过负荷和过电压的发生。

电力系统电气二次回路的常见故障及防范摘要：电力不仅是群众正常生活所需，也是各行业生产所需的重要能源，并且随着社会建设脚步的不断推进，社会对电力的需求也在逐步增加，这就给电力系统带来了巨大的压力。

电气二次回路作为电力系统的一部分应当受到重视。

本文将围绕着电力系统二次回路的常见故障及防范进行分析，从电气二次回路鱼原理分析出发，结合实际施工中的常见故障，对相应的防范措施做出探索，以期为实际工作提供参考，保障用电质量和电力安全，促进电力系统建设。

关键词：电力系统；电气二次回路；常见故障防范引言随着生产技术的不断革新，生产生活对电力系统的要求也在提升，更加需要稳定优质的供电，应当结合群众需求加强电力设备的建设，优化电力系统，同时丰富电力来源，引进水电、风电风并入电力网络。

电力二次回路能有效促进电力系统稳定供电，避免断电等问题。

因此，必须做好电力二次回路的日常维护检修，否则将可能引发供电故障问题，在工作中，维修人员应对常见故障进行掌握，并采取相应的防范措施。

1电气二次回路概述在电力系统中电气二次回路是非常重要的组成部分，其在电路环节中起着举足轻重的作用。

其能够为电力系统在具体的发电过程中提供有效的保障，使整个系统的运行能够更加的稳定，使用户的用电需求能够更好的满足，由此来看为了保证电力系统能够更加稳定的运行，必须重视电气二次回路的运行维护，适当的增大检查维护电气二次回路的力度，技术人员要认真全面的了解电气二次回路具体的结构特点，对于出现的问题以及故障要第一时间进行分析研究，采取有针对性的措施进行处理，使电力系统能够更加顺利的运行。

根据不同的依据对电气二次回路进行分类，根据工作原理的不同进行分类可以分为展开接线线路和接线线路两种；根据使用功能不同可以分为信号回路、控制回路、保护回路以及测量回路四种；根据电气参数的不同进行分类可以分为交流电压回路以及直流电压回路两种。

在处理电气系统运行中遇到的故障的时候，一定要根据不同的类型有针对性的采取措施进行处理，这样指定的解决方案才更具有针对性，能够保证电力系统更稳定的运行。

谈电力系统电气二次回路的常见故障及防范措施电力系统的电气二次回路是电力系统中至关重要的一部分，它承担着监测、测量、控制和保护电力设备的任务。

电气二次回路的正常运行对于电力系统的安全稳定运行至关重要。

在实际运行中，电气二次回路常常会出现各种故障，给电力系统运行带来安全隐患。

了解电气二次回路的常见故障及防范措施对于保障电力系统的正常运行至关重要。

一、常见故障及原因1. 线路接触不良线路接触不良是电气二次回路中常见的故障之一。

这种故障往往是由于连线不良、连接器螺纹松动、接触导线氧化、连接器失效等原因导致的。

线路接触不良会导致信号传输受阻，甚至造成误判，严重时还会引发设备故障。

2. 电缆断线电力系统中使用的电缆往往处于恶劣的环境下，如高温、潮湿、腐蚀等，容易出现断线故障。

电缆断线会导致信号传输中断，使得监测、测量、控制和保护功能无法正常进行。

3. 设备故障电气二次回路还包括各种监测、测量、控制和保护设备，例如继电器、传感器、开关等。

这些设备在长期运行中容易出现故障，例如断路、短路、接触不良等。

4. 防雷保护不到位在雷电天气中，电气二次回路容易受到雷击，导致设备损坏或信号传输中断。

二、防范措施1. 定期检查线路连接定期检查线路连接器的螺纹是否松动，导线是否氧化，连接器是否失效等情况，及时发现并解决存在的问题。

2. 采用可靠的电缆在电力系统中应采用质量可靠的电缆，并定期进行检查和维护，防止出现断线等故障。

3. 定期维护设备对于监测、测量、控制和保护设备，要定期进行维护和检修，确保其正常运行。

4. 加强防雷保护在电气二次回路中加强防雷措施，使用合格的防雷设备，做好接地保护，有效减少雷击对电气二次回路的影响。

5. 安装中继设备在电气二次回路中，可以适当安装中继设备，以便在出现故障时及时发现和隔离，保证系统的可靠运行。

6. 提高人员技能提高电气人员的技能和监测能力，及时发现并解决电气二次回路的故障，保障电力系统的正常运行。

谈电力系统电气二次回路的常见故障及防范措施1. 引言1.1 电力系统电气二次回路的重要性电力系统电气二次回路是电力系统中非常重要的组成部分，承担着传输电能、保护设备和自动化控制等功能。

它连接着主要设备与辅助设备，起着桥梁的作用，确保整个电力系统正常运行。

电气二次回路在电力系统中扮演着传输电能的重要角色。

通过二次回路，各种保护、测量、控制信号能够准确、快速地传输到相应的设备中，保障了设备的安全稳定运行。

二次回路还能够及时反映设备运行状态，为运维人员提供及时精准的信息，帮助他们快速判断故障原因并及时处理，保障了电力系统的安全运行。

电气二次回路在保护设备和自动化控制方面也起着重要作用。

通过二次回路，保护设备能够及时准确地启动保护动作，保护设备和人员的安全。

在自动化控制方面，二次回路能够传输各种控制信号，实现系统的自动控制，提高了系统的运行效率和稳定性。

电力系统电气二次回路的重要性不言而喻，它是电力系统中不可或缺的一环。

只有加强对电气二次回路的重视，保证其正常运行和及时维护，才能确保整个电力系统的安全稳定运行。

1.2 常见的电气二次回路故障在电力系统中，电气二次回路是非常重要的组成部分，它起着监测、控制、保护和测量等重要功能。

由于各种原因，电气二次回路也会出现各种故障，给电力系统的安全稳定运行带来威胁。

常见的电气二次回路故障包括过载、短路、接地、绝缘故障以及设备老化等。

过载是指电气设备承受的电流超过额定值，导致设备发热、烧坏等。

短路是指两相或多相之间直接连接，导致电流急剧增大，可能引发火灾等严重后果。

接地故障是指设备或线路与大地发生短路，容易造成电气设备损坏和人身安全问题。

绝缘故障是指设备绝缘失效或绝缘强度下降，容易引发设备损坏和电气事故。

设备老化则是由于长时间运行或环境影响导致设备性能下降，易引发故障。

为了防范电气二次回路故障，我们应加强巡检和维护工作，定期检查设备、绝缘和连接，及时替换老化设备。

运行人员应提高技术水平和安全意识，及时处理故障，确保电力系统安全稳定运行。

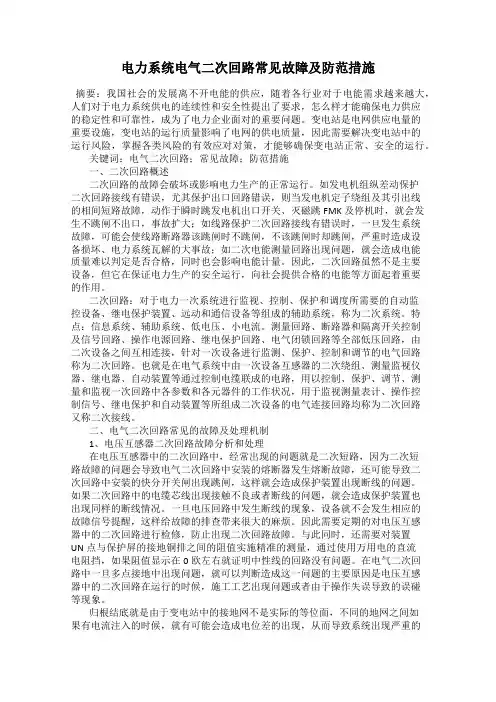

电力系统电气二次回路常见故障及防范措施摘要：我国社会的发展离不开电能的供应，随着各行业对于电能需求越来越大，人们对于电力系统供电的连续性和安全性提出了要求，怎么样才能确保电力供应的稳定性和可靠性，成为了电力企业面对的重要问题。

变电站是电网供应电量的重要设施，变电站的运行质量影响了电网的供电质量，因此需要解决变电站中的运行风险，掌握各类风险的有效应对对策，才能够确保变电站正常、安全的运行。

关键词：电气二次回路；常见故障；防范措施一、二次回路概述二次回路的故障会破坏或影响电力生产的正常运行。

如发电机组纵差动保护二次回路接线有错误，尤其保护出口回路错误，则当发电机定子绕组及其引出线的相间短路故障，动作于瞬时跳发电机出口开关、灭磁跳FMK及停机时，就会发生不跳闸不出口，事故扩大；如线路保护二次回路接线有错误时，一旦发生系统故障，可能会使线路断路器该跳闸时不跳闸，不该跳闸时却跳闸，严重时造成设备损坏、电力系统瓦解的大事故；如二次电能测量回路出现问题，就会造成电能质量难以判定是否合格，同时也会影响电能计量。

因此，二次回路虽然不是主要设备，但它在保证电力生产的安全运行，向社会提供合格的电能等方面起着重要的作用。

二次回路：对于电力一次系统进行监视、控制、保护和调度所需要的自动监控设备、继电保护装置、远动和通信设备等组成的辅助系统，称为二次系统。

特点：信息系统、辅助系统、低电压、小电流。

测量回路、断路器和隔离开关控制及信号回路、操作电源回路、继电保护回路、电气闭锁回路等全部低压回路，由二次设备之间互相连接，针对一次设备进行监测、保护、控制和调节的电气回路称为二次回路。

也就是在电气系统中由一次设备互感器的二次绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路，用以控制、保护、调节、测量和监视一次回路中各参数和各元器件的工作状况，用于监视测量表计、操作控制信号、继电保护和自动装置等所组成二次设备的电气连接回路均称为二次回路又称二次接线。

谈电力系统电气二次回路的常见故障及防范措施电力系统电气二次回路是电力系统传递电能和实现保护和控制的重要组成部分，其稳定性和可靠性对于电力系统的安全运行具有至关重要的意义。

然而，由于各种因素的影响，电气二次回路常常发生故障，给电力系统带来严重的影响。

因此，为了确保电力系统的正常运行，必须对电气二次回路进行维护和管理。

下面将介绍电气二次回路常见的故障及防范措施。

1、接触不良故障二次回路电缆接头、连接器、接线柱等接触不良是电气二次回路最常见的故障现象，通常表现为信号无法传输、保护动作误动等。

接触不良主要是由于接头松动、接触面积不足或氧化等原因引起的。

2、线路短路故障线路短路故障通常是由于电缆绝缘损坏、接头烧毁、接线柱短路等原因造成的，会导致二次回路信号混乱、保护动作误动等现象。

3、绝缘故障4、电源故障电源故障包括电源线路短路、电源失电、电源电压波动等，会导致二次回路信号不稳定、保护动作失效等问题。

1、加强维护管理定期检查和维护电气二次回路设备，包括电缆接头、连接器、接线柱等部件的检查和清洁，避免接触不良和线路短路故障的发生。

2、使用优质设备使用质量可靠、功能稳定的设备，避免了低质量设备带来的潜在风险。

3、严格施工标准电气二次回路施工前需要严格按照设计要求进行施工，并对接头和连接器等设备进行严格的验收。

在建设和改造过程中，注意防止施工人员在施工中对设备和线路进行违规操作，导致电气二次回路故障。

在电气二次回路设计中，需要合理设计备用电源和环路，保证在正常电源失电时仍能正常工作。

5、定期检测定期对电气二次回路设备进行检测，包括线路电阻、绝缘电阻、接触电阻和信号质量等，及时发现和解决存在的问题。

综上所述，电气二次回路故障是电力系统重要隐患之一。

为了确保电力系统安全可靠运行，必须采取有效措施预防和杜绝电气二次回路故障的发生。

电力系统电气二次回路的常见故障及防范摘要：随着社会的不断发展，人们的生活水平不断提升。

电力系统在人们的日常生活中扮演着非常重要的角色，其中计算机、照明灯以及手机等都是必不可少的电子设备，所以确保电力系统的安全性具有非常重要的现实意义。

电力系统中，电气二次回路是较常见到的应用结构，运行过程中倘若出现故障就会影响运行效率，所以相关技术人员必须对各种类型故障进行排除和检查，并提出一系列行之有效的措施来加强管理控制。

关键词：电力系统；电气二次回路；常见故障引言继电保护装置二次回路可以确保用电量安全系数，继电保护装置是提升安全用电的有效途径，继电保护装置二次回路能够很好地操纵、检测、维护电气设备的正常运转。

近些年，在我国继电保护装置二次回路常见故障安全事故高发，掌握继电保护装置二次回路不可靠的缘故，提升继电保护装置二次回路稳定性，充分保证电气设备的正常运行和大众的安全用电。

1变电运行中二次回路出现异常缘故1.1配电站继电器设备异常分析继电器设备里的隔离开关不可以在变电运行常见故障状态时充分发挥维护作用，使闸处在断开情况，使路线处在无电流量情况，这便能够判断继电保护装置无效。

在这样的维护拒动故障分析中，维修工人应寻找有关缘故，看它的是不是和维护线路的通畅性相关，是不是和电磁阀的工作状态及电流量互感器变比等相关。

假如电磁阀有关运行参数不科学，配电站常见故障状况下，继电保护装置也无法充分发挥缓冲作用。

此外保护设备还会继续产生误动，直流系统多点接地或继电器线圈出现异常，电磁阀就会判断错误，发生操作失误。

在配电站双回路供电运行时，控制回路没法与此同时处在正常运转情况，也对继电器设备工作状态造成影响。

1.2二次侧开路故障电压互感器中，二次侧电源开关是一种常见的二次回路常见故障，也会引起许多地址接地装置难题的产生。

一般情况下，假如二次回路产生二次侧开路故障，检验控制回路仪表盘标识便会归0，仪表盘标示也会发生出现异常，发生断断续续的现象。

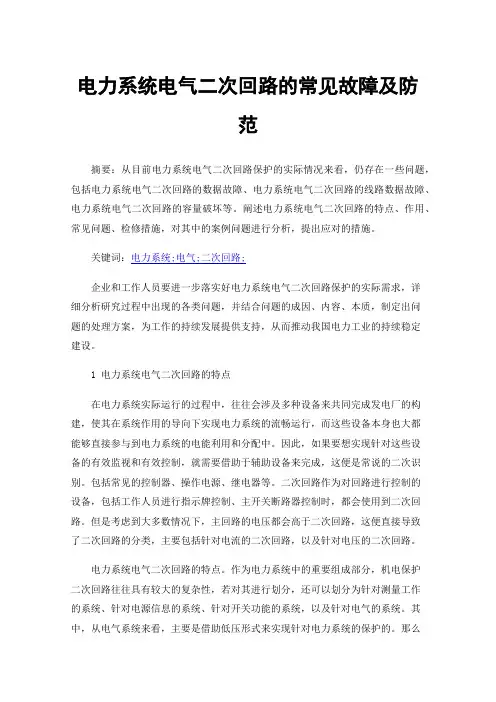

电力系统电气二次回路的常见故障及防范摘要：从目前电力系统电气二次回路保护的实际情况来看，仍存在一些问题，包括电力系统电气二次回路的数据故障、电力系统电气二次回路的线路数据故障、电力系统电气二次回路的容量破坏等。

阐述电力系统电气二次回路的特点、作用、常见问题、检修措施，对其中的案例问题进行分析，提出应对的措施。

关键词：电力系统;电气;二次回路;企业和工作人员要进一步落实好电力系统电气二次回路保护的实际需求，详细分析研究过程中出现的各类问题，并结合问题的成因、内容、本质，制定出问题的处理方案，为工作的持续发展提供支持，从而推动我国电力工业的持续稳定建设。

1 电力系统电气二次回路的特点在电力系统实际运行的过程中，往往会涉及多种设备来共同完成发电厂的构建，使其在系统作用的导向下实现电力系统的流畅运行，而这些设备本身也大都能够直接参与到电力系统的电能利用和分配中。

因此，如果要想实现针对这些设备的有效监视和有效控制，就需要借助于辅助设备来完成，这便是常说的二次识别。

包括常见的控制器、操作电源、继电器等。

二次回路作为对回路进行控制的设备，包括工作人员进行指示牌控制、主开关断路器控制时，都会使用到二次回路。

但是考虑到大多数情况下，主回路的电压都会高于二次回路，这便直接导致了二次回路的分类，主要包括针对电流的二次回路，以及针对电压的二次回路。

电力系统电气二次回路的特点。

作为电力系统中的重要组成部分，机电保护二次回路往往具有较大的复杂性，若对其进行划分，还可以划分为针对测量工作的系统、针对电源信息的系统、针对开关功能的系统，以及针对电气的系统。

其中，从电气系统来看，主要是借助低压形式来实现针对电力系统的保护的。

那么从其与传统的电力保护装置对比结果来看，实际的运行速度得到了极大程度地提升，并同时减少了故障的发生概率，使电力系统的运行变得更为安全和平稳。

同时，由于机电保护二次回路本身的较小体积，在运行过程中也更容易实现优化，更容易发挥出巨大的功能优势，且同样伴随着低成本、高速度、大范围控制等特点，这便使得在电力系统运行中，机电保护二次回路要有着更大的发挥空间，要有这更大的作用体现。
