待机功耗测试方法

集成电路芯片电参数测试集成电路芯片的电参数测试是评估芯片性能和质量的重要步骤之一。

电参数测试可以帮助设计工程师和制造工程师了解芯片的工作条件，优化芯片设计和制造过程。

本文将介绍集成电路芯片的电参数测试的基本原理、测试方法和常见测试指标。

一、电参数测试的基本原理电参数测试是通过将待测芯片接入测试设备，对芯片进行各项电性能指标的测试。

通常，芯片的接口与测试仪器相连接，测试仪器通过向芯片施加电压、电流等信号，测量芯片的电压、电流等响应信号。

通过对这些响应信号的分析，可以得到芯片的电参数信息。

二、电参数测试的方法1. 直流电性能测试直流电性能测试是测试芯片在直流工作状态下的电压、电流等基本电性能指标。

其中包括：(1) 静态电压测量：测量芯片的电源电压、管脚电压等；(2) 静态电流测量：测量芯片的静态工作电流；(3) 动态电流测量：测量芯片在不同工作状态下的动态电流变化。

2. 交流电性能测试交流电性能测试是测试芯片在交流信号下的电性能，用于评估芯片的信号处理能力和频率响应特性。

其中包括：(1) 频率特性测试：测量芯片在不同频率下的增益、相位等指标；(2) 时域响应测试：测量芯片对快速变化信号的响应能力；(3) 噪声测试：测量芯片在不同频率范围内的噪声水平。

3. 温度特性测试温度特性测试用来评估芯片在不同温度环境下的电性能变化，以确定芯片的工作温度范围和温度稳定性。

其中包括：(1) 温度漂移测试：测量芯片在不同温度下的电性能漂移；(2) 温度稳定性测试：测量芯片在恒定温度条件下的电性能稳定性。

4. 功耗测试功耗测试是测试芯片在不同工作模式下的功耗消耗，用于评估芯片的能耗性能和电池寿命。

其中包括：(1) 静态功耗测试：测量芯片在待机模式下的功耗消耗；(2) 动态功耗测试：测量芯片在不同工作负载下的功耗消耗。

三、常见的电参数测试指标1. 电源电压：芯片的工作电压范围和电压稳定性；2. 静态电流：芯片的工作电流和功耗；3. 输出电压范围和电流驱动能力；4. 时钟频率和时钟精度；5. 噪声水平和信噪比；6. 时延、上升时间和下降时间。

第1篇一、前言功耗测试仪是用于测量电子设备或系统在正常工作状态下所消耗的电能的仪器。

它对于优化产品能效、降低能耗、提高能源利用效率具有重要意义。

本规程旨在指导使用者正确、安全地操作功耗测试仪，确保测试结果的准确性和操作的安全性。

二、适用范围本规程适用于所有型号的功耗测试仪，包括但不限于便携式、台式和实验室级功耗测试仪。

三、使用前的准备工作1. 设备检查：- 确认测试仪的外观无损坏，电源线和插头完好无损。

- 检查测试仪的校准证书，确认其校准状态是否在有效期内。

- 确认测试仪的配件是否齐全，包括探头、线缆、适配器等。

2. 环境准备：- 确保测试环境温度、湿度符合测试仪的要求。

- 确保测试环境远离强电磁干扰源。

3. 软件准备：- 安装并启动功耗测试仪的软件。

- 确认软件版本与测试仪兼容，并进行必要的更新。

四、操作步骤1. 连接测试仪：- 将测试仪的探头连接到被测设备上，确保连接牢固。

- 将测试仪的电源线连接到被测设备或电源插座上。

2. 设置参数：- 根据被测设备的特性，设置测试仪的测量参数，如电压、电流、功率、频率等。

- 如果测试仪具有数据采集功能，设置采集时间、采样率等参数。

3. 开始测试：- 启动测试仪，开始数据采集。

- 观察测试仪的显示屏或软件界面，确保数据采集正常。

4. 数据记录与分析：- 在测试过程中，记录关键数据，如最大值、最小值、平均值等。

- 测试完成后，对数据进行分析，评估被测设备的功耗情况。

五、安全操作规程1. 操作前：- 确认被测设备已断电，防止触电事故。

- 佩戴绝缘手套和护目镜等防护用品。

2. 操作中：- 在操作过程中，避免接触测试仪的带电部分。

- 观察测试仪的指示灯和显示屏，及时发现异常情况。

- 如果测试仪出现故障，立即停止操作，并关闭电源。

3. 操作后：- 断开被测设备的电源，确保安全。

- 清理测试现场，归置好测试仪和配件。

六、维护与保养1. 定期检查：- 定期检查测试仪的外观和功能，确保其正常工作。

芯片功耗的一种测量方法引言随着科技的不断进步，芯片功耗的控制成为了电子设备设计和制造过程中极为重要的一个方面。

掌握芯片功耗的测量方法，能够有效提高电子产品的性能和节能效果。

本文将介绍一种常用的芯片功耗测量方法，帮助读者了解如何准确测量芯片功耗。

背景芯片功耗是指芯片在工作状态下所耗费的电能。

芯片功耗的大小直接影响着设备的续航能力、发热情况以及整体性能。

因此，对芯片功耗进行准确测量并找出潜在的功耗缺陷，对于电子产品的设计和优化来说至关重要。

芯片功耗测量方法在实际的芯片功耗测量中，我们通常采用以下方法：1. 电流测量芯片的功耗主要通过电流来进行测量。

在测量过程中，我们需要使用专业的电流表或者示波器来测量芯片所消耗的电流大小。

首先，将需要测试的芯片与电源进行连接，并保持芯片处于稳定的工作状态。

然后，将电流表或示波器的探头连接到芯片的电源引脚上，记录并测量电源上的电流变化。

通过对同样的芯片在不同工作状态下的电流测量，可以得到不同工作状态下的芯片功耗情况。

2. 电压测量芯片的功耗与其所使用的电压直接相关。

在测量过程中，我们需要使用专业的电压表来测量芯片所使用的电压大小。

同样地，将需要测试的芯片与电源进行连接，并保持芯片处于稳定的工作状态。

然后，将电压表的探头连接到芯片的电源引脚上，记录并测量电源上的电压变化。

通过对同样的芯片在不同工作状态下的电压测量，可以得到不同工作状态下芯片功耗的变化情况。

3. 功耗分析仪功耗分析仪是一种专业的设备，主要用于测量和分析芯片功耗。

使用功耗分析仪可以更加准确地测量和分析芯片在不同工作状态下的功耗情况。

功耗分析仪通常配有高精度的电流表和电压表，并具有快速响应和高度灵敏的特性，能够精确地测量芯片的功耗。

在使用功耗分析仪进行测量时，需要将芯片与功耗分析仪进行连接，并按照设备的说明进行操作。

结论通过以上介绍，我们了解到芯片功耗的测量是非常重要的，可以帮助优化电子产品的设计和性能。

在实际测量中，我们可以使用电流测量、电压测量和功耗分析仪等方法来准确测量芯片功耗。

手机功耗测试简历范文英文回答：Mobile Power Consumption Testing: A Comprehensive Approach.Introduction.Mobile devices are ubiquitous in our modern lives, and their power consumption plays a crucial role in determining their usability, longevity, and environmental impact. Testing mobile power consumption is essential to ensurethat devices meet design specifications, operate efficiently, and meet user expectations.Methods for Mobile Power Consumption Testing.Numerous industry-standard methods exist for testing mobile power consumption, including:Charger-based testing: The device is connected to a calibrated charger that measures the current and voltage drawn during the charging process.Current probe testing: A current probe is placed inthe power supply line to measure the current consumption of the device while it is in operation.Battery rundown testing: The device is operated until its battery is depleted, and the time it takes to discharge is recorded.Factors Affecting Mobile Power Consumption.Various factors can influence the power consumption ofa mobile device, including:Hardware components: The processor, display, sensors, and other hardware components can consume significant power.Software algorithms: The efficiency of the operating system and applications can impact power consumption.User behavior: The way users interact with the device, such as screen brightness, background processes, and network connectivity, can affect power consumption.Test Considerations.When conducting mobile power consumption testing, it is important to consider the following:Test environment: The ambient temperature, humidity, and lighting conditions can impact the device's power consumption.Device health: The age and condition of the device can affect its power consumption.Test duration: The length of the test should be sufficient to capture a representative sample of thedevice's power consumption patterns.Reporting and Analysis.Test results should be presented in a clear and concise manner, including:Average power consumption: The average power drawn by the device over the test period.Peak power consumption: The highest power consumption observed during the test.Standby power consumption: The power consumption when the device is in idle mode.Conclusion.Mobile power consumption testing is a critical aspect of device development and user satisfaction. By utilizing appropriate testing methods and considering the factorsthat affect power consumption, manufacturers and users can ensure that mobile devices operate efficiently and meet their intended purpose.中文回答：手机功耗测试，全面方法论。

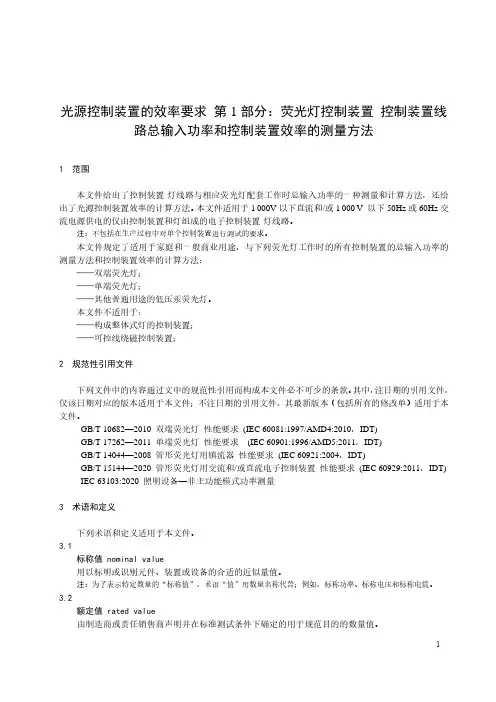

光源控制装置的效率要求第1部分：荧光灯控制装置控制装置线路总输入功率和控制装置效率的测量方法1 范围本文件给出了控制装置-灯线路与相应荧光灯配套工作时总输入功率的一种测量和计算方法，还给出了光源控制装置效率的计算方法。

本文件适用于1 000V以下直流和/或1 000 V 以下50Hz或60Hz交流电源供电的仅由控制装置和灯组成的电子控制装置-灯线路。

注：不包括在生产过程中对单个控制装置进行测试的要求。

本文件规定了适用于家庭和一般商业用途，与下列荧光灯工作时的所有控制装置的总输入功率的测量方法和控制装置效率的计算方法：——双端荧光灯；——单端荧光灯；——其他普通用途的低压汞荧光灯。

本文件不适用于：——构成整体式灯的控制装置；——可控线绕磁控制装置；2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 10682—2010 双端荧光灯性能要求(IEC 60081:1997/AMD4:2010，IDT)GB/T 17262—2011 单端荧光灯性能要求(IEC 60901:1996/AMD5:2011，IDT)GB/T 14044—2008 管形荧光灯用镇流器性能要求(IEC 60921:2004，IDT)GB/T 15144—2020 管形荧光灯用交流和/或直流电子控制装置性能要求(IEC 60929:2011，IDT) IEC 63103:2020 照明设备—非主功能模式功率测量3 术语和定义下列术语和定义适用于本文件。

3.1标称值 nominal value用以标明或识别元件、装置或设备的合适的近似量值。

注：为了表示特定数量的“标称值”，术语“值”用数量名称代替；例如，标称功率、标称电压和标称电流。

3.2额定值 rated value由制造商或责任销售商声明并在标准测试条件下确定的用于规范目的的数量值。

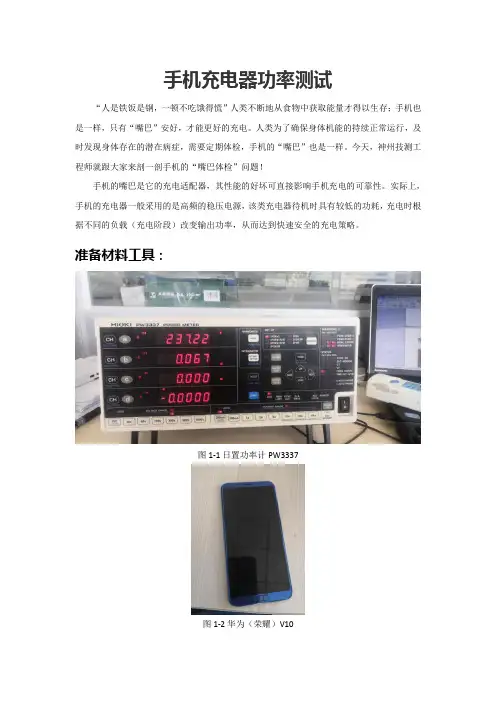

手机充电器功率测试“人是铁饭是钢，一顿不吃饿得慌”人类不断地从食物中获取能量才得以生存；手机也是一样，只有“嘴巴”安好，才能更好的充电。

人类为了确保身体机能的持续正常运行，及时发现身体存在的潜在病症，需要定期体检，手机的“嘴巴”也是一样。

今天，神州技测工程师就跟大家来剖一剖手机的“嘴巴体检”问题！手机的嘴巴是它的充电适配器，其性能的好坏可直接影响手机充电的可靠性。

实际上，手机的充电器一般采用的是高频的稳压电源，该类充电器待机时具有较低的功耗，充电时根据不同的负载（充电阶段）改变输出功率，从而达到快速安全的充电策略。

准备材料工具：图1-1日置功率计PW3337图1-2华为（荣耀）V10图1-3华为开关适配器HW-050450C00 测试项目：1.待机功率2.普通充电功率3.快速充电功率4.功率因数5.功率的波动范围（稳定性）6.谐波接线方式：图1-4接线示意图测试结果：表1-1测试结果测试难点：1、需要捕捉适配器功率变化过程；（捕捉剧烈负载变动的高速D/A 输出）2、需要对多种参数进行高精度测试；（基本精度为±0.15%rdg. (量程的50% 以下为±0.1%rdg. ±0.05%f.s.)的高精度.）3、需要支持高次谐波测试功能。

（标准配备有符合IEC61000-4-7:2002 标准的谐波测量功能，可在1 ～50 次的范围内设置分析次数的上限。

）神州技测代理的，日置PW3337功率计，不仅完全符合充电适配器的测试要求，而且适用于服务器功率评估测试SPECpower®、能源之星、IEC62301 / EN50564等标准完全能够准确高精度的测量。

（神州技测）解决方案：神州技测可提供，日置功率计PW3337 3通道输入：支持3ch输入，DC、可测单相2线~三相4线● 使用2台同步+免费PC应用软件则可以作为6ch的功率计来使用（仅限PW3337s）● 用于马达、变频器、功率调节器、电源等的开发和生产● 高基本精度：±0.15%● 宽频带：DC，0.1Hz~100kHz● 直接输入方式下最大可测65A的大电流● 标配谐波测量：符合IEC61000-4-7● 变压器/马达的无负载试验中，即便是低功率因数也能实现高精度测量● 支持最大AC 5000A输入，带外部电流传感器输入端口● 最多可同时控制8台仪器以上就是手机充电器功率计测量方案，请期待下期测试解决方案！。

BLE测试指标1. 介绍BLE（Bluetooth Low Energy）是一种低功耗蓝牙技术，专为物联网设备设计。

它在无线通信领域得到广泛应用，例如智能家居、健康监测、运动追踪等。

BLE测试指标用于评估和验证BLE设备的性能和可靠性。

本文将详细介绍常见的BLE测试指标和相关内容。

2. BLE测试指标分类BLE测试指标可以分为以下几个方面：2.1 连接性连接性是衡量BLE设备连接稳定性和可靠性的重要指标。

以下是与连接性相关的测试指标：•连接建立时间：衡量从发起连接请求到建立连接所需的时间。

•连接范围：测量BLE设备之间能够建立稳定连接的最大距离。

•连接成功率：统计成功建立连接的次数与尝试建立连接的总次数之比。

2.2 数据传输速率数据传输速率是衡量BLE设备传输效率和实时性能的指标。

以下是与数据传输速率相关的测试指标：•最大传输速率：测量在理想环境下，BLE设备能够达到的最大数据传输速率。

•平均传输速率：统计在一定时间内，BLE设备的平均数据传输速率。

•延迟：衡量数据从发送端到接收端所需的时间。

2.3 功耗功耗是衡量BLE设备电池寿命和能效的重要指标。

以下是与功耗相关的测试指标：•传输功耗：测量BLE设备在数据传输过程中消耗的功率。

•待机功耗：测量BLE设备在连接空闲状态下的功率消耗。

•睡眠功耗：测量BLE设备在休眠状态下的功率消耗。

2.4 抗干扰性抗干扰性是衡量BLE设备抵御外部干扰和保持稳定连接能力的指标。

以下是与抗干扰性相关的测试指标：•技术互操作性：测试不同厂商生产的BLE设备之间是否能够正常连接和通信。

•抗干扰能力：测量BLE设备在强电磁场或其他无线信号干扰下，仍能保持正常连接和通信。

3. BLE测试方法针对上述不同类型的BLE测试指标，有多种测试方法可供选择。

以下是常用的几种测试方法：3.1 实际环境测试实际环境测试是在真实的使用场景中进行BLE设备性能测试的方法。

通过在不同环境下对BLE设备进行测试，可以更真实地评估其连接性、数据传输速率和功耗等指标。

各国待机能效要求比对分析文/深圳市标准技术研究院曾延光待机功耗是指产品在关机或不行使其主要功能时的能源消耗。

譬如当VCR、DVD以及手机充电器等电器设备插接在墙壁插座中时，即使这些产品是闲置的，但由于该设备实际上处于待机状态，仍然消耗着电能。

随着技术更新换代以及网络化的发展，电器制造商开发了遥控开关、持续数字显示、网络唤醒等各种待机功能，这些新功能在为用户提供大量方便的同时，也造成了大量的能源浪费。

牛津大学的一项家庭待机能耗调查显示，家庭待机能耗占用耗电总量的8%，其中视听产品的待机功耗占总待机功耗的68.6%，炊具占13.2%，电话占7.8%，制冷设备占7.7%，其他占2.7%。

经济合作与发展组织（OECD）的调查更表明，待机功耗已占到其成员国中家庭用电量的3～13%。

降低待机功耗成为电子电器产品节能的一个重要方向。

一、国际倡议和标准鉴于待机功耗对家庭用电量的重要影响，1997年，美国劳伦斯伯克利国家实验室（Lawrence Berkeley National Laboratory）的阿兰默尔博士（Dr Alan Meier）提出了著名的“1 W计划”建议，该建议引起了全球效率组织及工业界的注意并被国际能源署（IEA）所采纳。

1999年，国际能源组织（International Energy Agency，IEA）向其成员国的电器产品生产商和销售商发起了“1 W计划”节能倡议，目标是到2010 年电器产品的待机功耗达到1 W以下。

待机功耗的测量目前国际上普遍采用1.0版IEC 62301:2005《家用电器待机功耗的测量》。

其规定了待机模式和其他低功率模式（关机模式和网络模式）功耗的测量方法，适用于电源供电的家用电器。

目前新版2.0版IEC 62301已于2010年10月29日进入最终标准草案（FDIS）的分发阶段（CDIS），预计新版标准将于2011年2月正式出版。

IEC 62301新版2.0版与2005年1.0版发生了重大变化，具体体现为：1. 产品功能标准草案将家电产品的功能分为四种类型：用户导向的辅助功能（如待机模式）；网络相关的辅助功能（如网络模式）；主功能（如主动/工作模式）；其他功能。

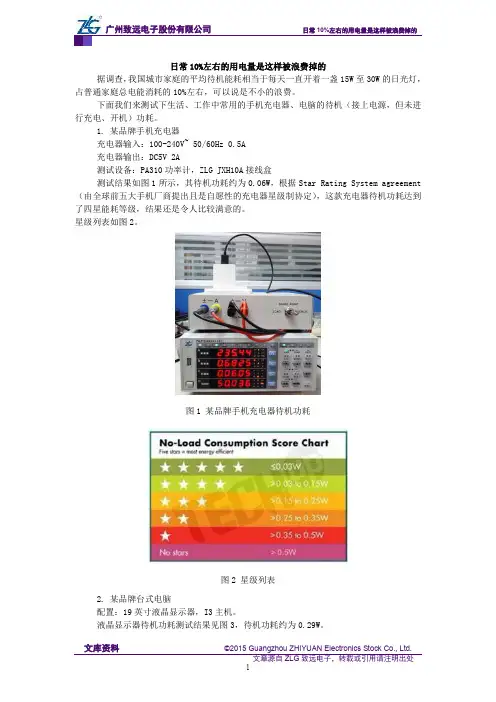

日常10%左右的用电量是这样被浪费掉的据调查，我国城市家庭的平均待机能耗相当于每天一直开着一盏15W至30W的日光灯，占普通家庭总电能消耗的10%左右，可以说是不小的浪费。

下面我们来测试下生活、工作中常用的手机充电器、电脑的待机（接上电源，但未进行充电、开机）功耗。

1. 某品牌手机充电器充电器输入：100-240V~ 50/60Hz 0.5A充电器输出：DC5V 2A测试设备：PA310功率计，ZLG JXH10A接线盒测试结果如图1所示，其待机功耗约为0.06W，根据Star Rating System agreement （由全球前五大手机厂商提出且是自愿性的充电器星级制协定），这款充电器待机功耗达到了四星能耗等级，结果还是令人比较满意的。

星级列表如图2。

图1 某品牌手机充电器待机功耗图2 星级列表2. 某品牌台式电脑配置：19英寸液晶显示器，I3主机。

液晶显示器待机功耗测试结果见图3，待机功耗约为0.29W。

图3 19英寸液晶显示器待机功耗主机待机功耗测试结果见图4，待机功耗竟然达到将近7W，如果这样一台电脑待机一天（24小时）浪费多少电呢？换算如下：一天消耗的电量为0.168度，6天就可以浪费掉近1度电。

图4 I3主机待机功耗常用的家电还有电视机、洗衣机、冰箱、空调等，其待机功耗（不同品牌产品会有些差异，且老家电会更耗电些）见下表 1。

表 1 常用家电待机功耗上述待机功耗都是产品固有的特性，不可能完全消除，那么，如何降低这种不必要的能源浪费呢？一种做法是不使用这些电器时将电源完全断开，前提是使用者必须养成良好的习惯。

另一种做法就是产品生产商改进技术，降低产品的待机功耗，这种做法才能从根本上降低待机功耗所带来的能源浪费。

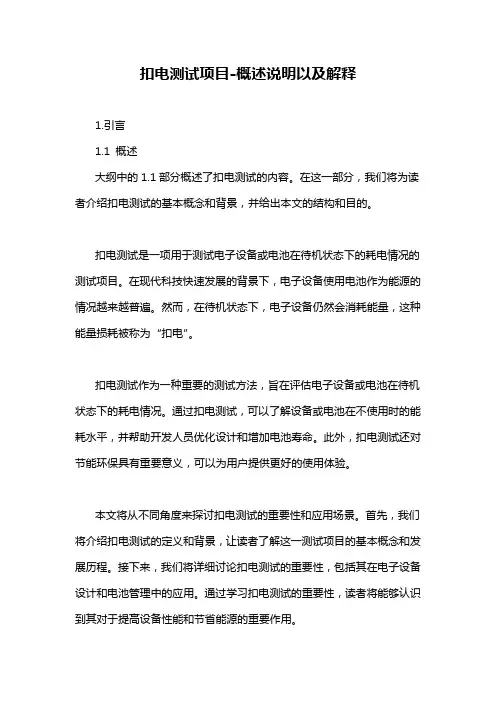

扣电测试项目-概述说明以及解释1.引言1.1 概述大纲中的1.1部分概述了扣电测试的内容。

在这一部分，我们将为读者介绍扣电测试的基本概念和背景，并给出本文的结构和目的。

扣电测试是一项用于测试电子设备或电池在待机状态下的耗电情况的测试项目。

在现代科技快速发展的背景下，电子设备使用电池作为能源的情况越来越普遍。

然而，在待机状态下，电子设备仍然会消耗能量，这种能量损耗被称为“扣电”。

扣电测试作为一种重要的测试方法，旨在评估电子设备或电池在待机状态下的耗电情况。

通过扣电测试，可以了解设备或电池在不使用时的能耗水平，并帮助开发人员优化设计和增加电池寿命。

此外，扣电测试还对节能环保具有重要意义，可以为用户提供更好的使用体验。

本文将从不同角度来探讨扣电测试的重要性和应用场景。

首先，我们将介绍扣电测试的定义和背景，让读者了解这一测试项目的基本概念和发展历程。

接下来，我们将详细讨论扣电测试的重要性，包括其在电子设备设计和电池管理中的应用。

通过学习扣电测试的重要性，读者将能够认识到其对于提高设备性能和节省能源的重要作用。

在文章的结尾部分，我们将总结扣电测试的优势和局限性，并对未来扣电测试的展望进行探讨。

通过这篇长文，我们希望读者能够对扣电测试有一个全面的了解，并为相关领域的研究和应用提供参考。

1.2文章结构文章结构的重要性不能被忽视。

一个良好的文章结构可以帮助读者更好地理解文章的内容，使文章逻辑清晰，条理性强。

在本篇文章中，我们将按照以下结构展开叙述：第一部分，引言。

在引言中，我们将概述扣电测试项目，并介绍本文的目的。

通过引入该测试项目的背景和目的，读者可以更好地了解文章的主题和重要性。

第二部分，正文。

在正文中，我们将详细阐述扣电测试的定义和背景。

首先，我们将给出扣电测试的定义，以确保读者对该测试的概念有一个准确的理解。

然后，我们将介绍该测试的背景，包括其起源、发展历程等。

此外，我们还将探讨扣电测试在实际应用中的重要性和应用场景。

简单、快速、精准的RFID 电子标签功耗测量教程
测试动机：同样是因为—— 好奇
 测试项目：Tag 在不同工作状态下的功耗特性
 测试对象：有源电子标签Tag（来源不明）
 测试手段
 无疑仍然是测量神器—— N6705B
 配备N6781A SMU模块和14585A分析软件
 测试配置
 N6705B通道1给电子标签供电
 通道2 给阅读器供电，且测试时
 需要同时将电子标签和阅读器配合工作
 并控制电子标签的工作模式进行测试
 测试过程及测试报告
 1、电子标签休眠模式
 平均耗电电流为13.75uA
 从以上电流图形中，我们可以看到在休眠模式下也有电流脉冲，脉冲电流的幅度约为17mA。

待机电流的测法有哪些原理
测量待机电流常用的方法有：
1. 间接法：通过测量电路上的电压（电位差）和电阻来计算待机电流。

根据欧姆定律，待机电流可以通过测量电路上的电压和电阻的关系来确定。

2. 直接法：利用电流表（或电流夹）直接测量待机状态下的电流。

这种方法通常需要在电路中插入一个电流表，将电流表设置到合适的量程，通过测量电流表所示的数值来得到待机电流。

3. Hall元件法：利用Hall元件（霍尔传感器）测量待机电流。

Hall元件可以探测电流通过时产生的磁场，并将其转化为电压信号。

将Hall元件安装在待机电路上，通过测量Hall元件的输出电压来确定待机电流。

4. 电流变送器法：使用电流变送器（电流传感器）测量待机电流。

电流变送器可以将电流转化为标准信号输出，如电压信号或电流信号。

通过连接电流变送器到待机电路，测量其输出信号来确定待机电流。

5. 电压比较器法：利用电压比较器测量待机电流。

该方法通过监测待机电路上的电压，并与预设的电压阈值进行比较来确定待机电流是否超过阈值。

一旦电压超过阈值，即可判定存在待机电流。

请注意，不同的测量原理适用于不同的电路和待机电流范围。

选择适当的测量方法取决于具体的应用需求和测量条件。
