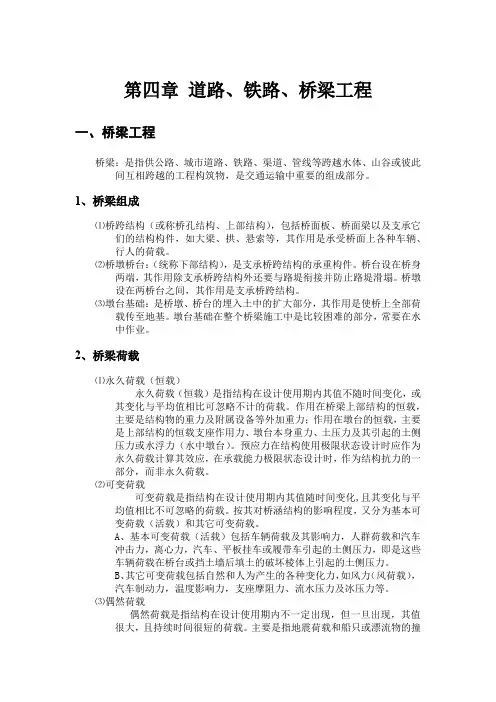

第四章道路、铁路、桥梁工程一、桥梁工程桥梁:是指供公路、城市道路、铁路、渠道、管线等跨越水体、山谷或彼此间互相跨越的工程构筑物,是交通运输中重要的组成部分。
1、桥梁组成⑴桥跨结构(或称桥孔结构、上部结构),包括桥面板、桥面梁以及支承它们的结构构件,如大梁、拱、悬索等,其作用是承受桥面上各种车辆、行人的荷载。
⑵桥墩桥台:(统称下部结构),是支承桥跨结构的承重构件。
桥台设在桥身两端,其作用除支承桥跨结构外还要与路堤衔接并防止路堤滑塌。
桥墩设在两桥台之间,其作用是支承桥跨结构。
⑶墩台基础:是桥墩、桥台的埋入土中的扩大部分,其作用是使桥上全部荷载传至地基。
墩台基础在整个桥梁施工中是比较困难的部分,常要在水中作业。
2、桥梁荷载⑴永久荷载(恒载)永久荷载(恒载)是指结构在设计使用期内其值不随时间变化,或其变化与平均值相比可忽略不计的荷载。
作用在桥梁上部结构的恒载,主要是结构物的重力及附属设备等外加重力;作用在墩台的恒载,主要是上部结构的恒载支座作用力、墩台本身重力、土压力及其引起的土侧压力或水浮力(水中墩台)。
预应力在结构使用极限状态设计时应作为永久荷载计算其效应,在承载能力极限状态设计时,作为结构抗力的一部分,而非永久荷载。
⑵可变荷载可变荷载是指结构在设计使用期内其值随时间变化,且其变化与平均值相比不可忽略的荷载。
按其对桥涵结构的影响程度,又分为基本可变荷载(活载)和其它可变荷载。
A、基本可变荷载(活载)包括车辆荷载及其影响力,人群荷载和汽车冲击力,离心力,汽车、平板挂车或履带车引起的土侧压力,即是这些车辆荷载在桥台或挡土墙后填土的破坏棱体上引起的土侧压力。
B、其它可变荷载包括自然和人为产生的各种变化力,如风力(风荷载),汽车制动力,温度影响力,支座摩阻力、流水压力及冰压力等。
⑶偶然荷载偶然荷载是指结构在设计使用期内不一定出现,但一旦出现,其值很大,且持续时间很短的荷载。
主要是指地震荷载和船只或漂流物的撞击力。
