细纱机变频器改造后操作说明

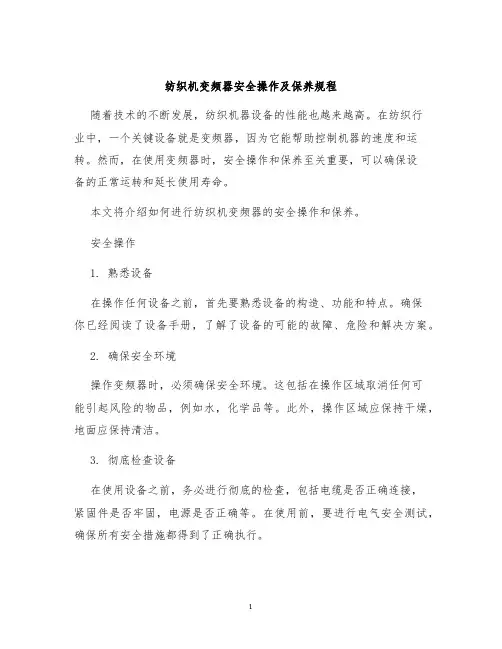

纺织机变频器安全操作及保养规程随着技术的不断发展，纺织机器设备的性能也越来越高。

在纺织行业中，一个关键设备就是变频器，因为它能帮助控制机器的速度和运转。

然而，在使用变频器时，安全操作和保养至关重要，可以确保设备的正常运转和延长使用寿命。

本文将介绍如何进行纺织机变频器的安全操作和保养。

安全操作1. 熟悉设备在操作任何设备之前，首先要熟悉设备的构造、功能和特点。

确保你已经阅读了设备手册，了解了设备的可能的故障、危险和解决方案。

2. 确保安全环境操作变频器时，必须确保安全环境。

这包括在操作区域取消任何可能引起风险的物品，例如水，化学品等。

此外，操作区域应保持干燥，地面应保持清洁。

3. 彻底检查设备在使用设备之前，务必进行彻底的检查，包括电缆是否正确连接，紧固件是否牢固，电源是否正确等。

在使用前，要进行电气安全测试，确保所有安全措施都得到了正确执行。

4. 成功启动启动设备时，应按照设备的操作手册中的步骤进行操作。

如果发现任何异常情况，请立即停止操作，并查找解决方案。

5. 观察设备运行在运行设备时，必须随时观察设备的运行状态。

如果发现异常，请立即停止操作并进行排查。

6. 关闭设备在设备运行完成后，必须对设备进行正确的关闭和停车操作。

确保设备处于稳定状态，并及时进行下一步操作。

7. 进行必要的维护和保养及时进行设备的常规维护和保养，以确保设备的持续运行和延长设备的使用寿命。

保养规程纺织机变频器的保养需要根据设备的使用情况、工作环境和使用要求来制定。

下面是一些通用的理念：1. 定期检查定期检查设备是否出现问题，以确保设备的正常运行。

2. 清洁设备定期清洁设备的内部和外部。

内部清洁应定期进行，主要是为了清除灰尘和异物，以确保设备的正常工作。

3. 及时更换配件定期更换设备的配件，以确保设备的正常运行和延长设备寿命。

4. 保持设备的干燥和清洁在使用设备之前，请确保设备的环境干燥和清洁，以防止灰尘和水分的进入。

5. 全面测试定期进行设备的电气安全测试，提高设备的安全性和使用寿命。

变频器的操作说明变频器是一种将电源频率转变为可控制的变频调速设备，被广泛应用于工业领域。

它具有出色的调速性能和能耗优势。

本文将为您提供变频器的操作说明。

一、安装和接线：1.安装前，请仔细阅读变频器的安装手册，确保了解其基本要求和注意事项。

2.选择合适的安装位置，确保通风良好、无灰尘和腐蚀性气体，并远离振动和机械冲击。

3.进行接线前，请将电源切断，并在接线时确保无电压。

4.根据接线图将变频器连接至相应的电源和负载。

确保接线正确，并使用绝缘良好的导线。

5.接线完成后，检查接线是否稳固，确保接地可靠。

二、开机操作：1.打开电源，观察变频器显示屏是否正常。

2.如果显示屏上出现错误代码，请参考变频器的说明书对错误代码进行查找和排除。

3.按下“运行”按钮，变频器将开始运行。

三、参数设置：1.进入参数设置界面，可以根据需要修改变频器的各项参数。

2.按照变频器说明书中给出的参数范围和建议进行设置。

3.参数设置完成后，保存并退出设置界面。

四、调速操作：1.通过变频器控制面板或外部控制设备，可以实现对变频器的调速控制。

2.调节变频器输出频率来调整负载的运行速度。

3.注意在调速操作中，保持适当的负载和变频器工作在额定工作范围内。

五、保护功能：1.变频器具有多重保护功能，包括过载保护、过压保护、欠压保护、过热保护等。

2.当变频器检测到异常情况时，会自动切断输出，并显示相应的错误代码。

六、维护保养：1.定期检查变频器的散热器和通风口，并确保无尘和堵塞，保证散热效果。

2.清洁变频器的外壳，使用柔软的布或刷子，避免用水或腐蚀性溶液清洗。

3.定期检查电缆接线是否松动，紧固连接部分并确保导线良好绝缘。

4.关闭电源前，请先切断变频器的输出，避免因突然断电造成损坏。

七、故障排除：1.当变频器出现故障时，请着重注意变频器显示屏上的错误代码。

2.根据错误代码，参考变频器说明书进行故障排除。

总结：。

可编辑修改精选全文完整版变频器操作步骤一、变频器参数修改：1、按“PAR”键进入参数修改画面。

2、按或键在各组间翻动参数找到需要修改的那一组参数，再按或在组内翻动找到需要修改的组内相应的参数，需要修改那个参数翻到那个参数后按“ENTER”键，该参数会被括号括起来，再按或键进行调整，调整完后再按“ENTER”键确认。

调整完参数后需要保存，保存主参数时将参数翻到99.02，再按“ENTER”键，然后按或翻到“user 2 load”再按一下“ENTER”键，参数开始保存，保存过程中显示屏最后一行会一直闪烁，当屏幕最后一行显示不再闪烁说明保存完毕；保存从参数时将参数翻到99.02，再按“ENTER”键，然后按或翻到“user 1 load”再按一下“ENTER”键，参数开始保存，保存过程中显示屏最后一行会一直闪烁，当屏幕最后一行显示不再闪烁说明保存完毕，保存过程中不能断电。

二、变频器辨识操作：1、按“LOC”键将变频器切换为本地控制，修改变频器99组电机相关参数，电机相关参数必须和电机铭牌上的电机参数相符。

2、修改完电机参数按“ACT”键，变频器会提示辨识显示“ID MAGN”这时按启动键，变频器开始辨识，当显示屏显示“ID DOWN”，说明辨识完毕，辨识完毕后需要存储，将参数翻到99.02主参数保存在“user 2 load”,从参数保存在“user 1 load ”,保存过程中不能断电，当屏幕最后一行显示不再闪烁说明保存完毕，再按“LOC”键切换为远程控制。

三、变频器报警和故障的一般处理过程（1）在判断变频器故障前，确保给变频器提供电源（2）断电检查快速熔断器，如果有一个快熔损坏，变频器应正常显示，只是在带负荷运行时报出电源缺相故障，可更换快熔；如果两个快熔损坏，则需要用万用表检查接线端子是否有接地故障，检查作为电能储存器的电容组。

不允许在不检查的情况下，直接更换快熔，可能再次损坏快熔。

（3）观察控制盘是否亮，如果有一个控制盘不亮，可采取互换控制盘和连接线确认控制盘是否损坏。

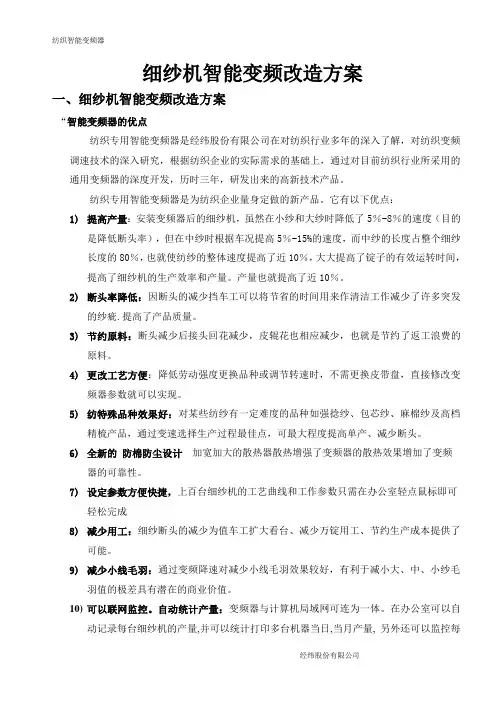

细纱机智能变频改造方案一、细纱机智能变频改造方案“智能变频器的优点纺织专用智能变频器是经纬股份有限公司在对纺织行业多年的深入了解，对纺织变频调速技术的深入研究，根据纺织企业的实际需求的基础上，通过对目前纺织行业所采用的通用变频器的深度开发，历时三年，研发出来的高新技术产品。

纺织专用智能变频器是为纺织企业量身定做的新产品。

它有以下优点：1)提高产量：安装变频器后的细纱机，虽然在小纱和大纱时降低了5％-8％的速度（目的是降低断头率），但在中纱时根据车况提高5％-15%的速度，而中纱的长度占整个细纱长度的80％，也就使纺纱的整体速度提高了近10％，大大提高了锭子的有效运转时间，提高了细纱机的生产效率和产量。

产量也就提高了近10％。

2)断头率降低：因断头的减少挡车工可以将节省的时间用来作清洁工作减少了许多突发的纱疵.提高了产品质量。

3)节约原料：断头减少后接头回花减少，皮辊花也相应减少，也就是节约了返工浪费的原料。

4)更改工艺方便：降低劳动强度更换品种或调节转速时，不需更换皮带盘，直接修改变频器参数就可以实现。

5)纺特殊品种效果好：对某些纺纱有一定难度的品种如强捻纱、包芯纱、麻棉纱及高档精梳产品，通过变速选择生产过程最佳点，可最大程度提高单产、减少断头。

6)全新的防棉防尘设计加宽加大的散热器散热增强了变频器的散热效果增加了变频器的可靠性。

7)设定参数方便快捷，上百台细纱机的工艺曲线和工作参数只需在办公室轻点鼠标即可轻松完成8)减少用工：细纱断头的减少为值车工扩大看台、减少万锭用工、节约生产成本提供了可能。

9)减少小线毛羽：通过变频降速对减少小线毛羽效果较好，有利于减小大、中、小纱毛羽值的极差具有潜在的商业价值。

10)可以联网监控。

自动统计产量：变频器与计算机局域网可连为一体。

在办公室可以自动记录每台细纱机的产量,并可以统计打印多台机器当日,当月产量, 另外还可以监控每台设备的电流,电压等参数,可以提前发现设备的故障,使故障得以及时处理减少停台时间降低维修费用.3.变频调速技术在细纱机的应用原理1、细纱机利用变频器调节锭子速度快慢，根据实际生产中的断头情况来设置相应的锭子速度，控制纱线张力的均匀平稳，达到提高细纱机的产量和减少断头的目的。

jwf1580细纱机说明书1、只有当您接受过从事细纱操作培训后，方可在机器上操作。

2、不准穿着宽松的衣服、飘散着长发、丝巾、悬附物件靠近机器的转动部件或在作业区内逗留。

发长超过领口应使用束发网套并戴上帽子。

3、机器应具备完整的安全设施（警告标牌、盖板、安全开关等），且其功能正常，位置正确。

机器运转时机器上所有的门均应关闭。

4、应清理机器上和机器内部任何工具或其他不属于机器的物品。

5、启动机器时应确保机器的作用区域内没有任何人在机器上作业。

6、工作时，不要将手或肢体伸入中罗拉与前罗拉之间、过桥齿轮之间、筒管推压装置或喂管圆盘等危险区，不得在落纱臂的摆动区域内停留，切勿接触升降臂和轴承桥区域。

不要抓握热烫的轴承、电机。

切勿接触转动的钢丝圈。

7、掀翻托架应完全向上翻起，并确保其不会落下。

机器运转时绝不要打开筒管槽门。

紧密纺机台要检查8、使用打结刀应刀口向人体前方，禁止刀口向人体方向进行操作。

9、发射功率超过 2 瓦的便携式无线话机不允许在机器周围 1 米以内范围使用。

发射功率低于 2 瓦的便携式无线话机只有在控制箱门关闭时才能在机器近旁使用。

10、已损坏或超负荷的部件必须立即更换。

11、滴落在地面上的油或油脂必须立即清除，并以适当的方法进行环保处理。

注意不要弄脏纺纱原料和衣服。

12、不得桥接限位开关、安全限位开关和安全监控器13、在控制箱上工作务必在机器关断约 5 分钟后开始作业并测量变频器接线端“+”和“-”的剩余电压（该电压必须小于 50 V）。

14、修理压缩空气失控气流时应先关闭管路压缩空气然后给管路排气。

15、勿将管纱转移输送带张得过紧（皮带张紧度至多%）。

避免龙带上沾上油而受到污染。

G5/1型细纱机的变频调速冯文源（新疆溢达纺织有限公司）1 细纱机的调速要求纺纱过程中，随着纱锭大小的变化及钢领板的升降，纱线上的张力会有明显的变化，而车速的变化也对张力有决定性的影响。

所以根据在不同的纺纱时间段设定不同的锭速是提高产量而不增加断头的基本方法。

2 各种调速方式的比较Rieter公司G5/1型细纱机的基本结构是通过碟形皮带盘的张合来实现无级调速，调速的信号是由凸轮和限位开关组合来实现的。

可以有大中小纱三段速。

K44型细纱机是一个多电机传动的纺纱机，而K44型细纱机的调速信号是由钢领板位置发出的，在一小段大约10m的低速绕线后,纺纱进入设定的起始速度（依照号数不同可设为高速的80%到97%），然后可以设定低速（高速的80%到97%），以及到达此速度的钢领板低端位置（10 mm到50mm）。

下一步要设定的是高速区间对应的钢领板高端位置（低位：42mm到250mm，高位：42mm到250mm）。

而由低速到高速的提速过程也是斜线爬升。

随后，则是降速及落纱段。

这两种设备大概有12%～25%的定长区间处于低速及加速区,70%～83%的定长处于高速区,其后的5%是落纱低速。

丰田细纱机的调速则更为简洁明确，完全由定长决定，可设十段速。

无论那一种方式，通常采用的调速都是大中小纱三段速。

而采用变频器细纱机升降速过程较为缓和，可以避免在变速过程中的断头3 变频调速的灵活应用三段速在纺纱实践中得到了广泛的认可和应用，然而已有文献表明这也许不是最理想的纺纱方式。

文献[1]中阐明在钢领板逐渐上升的过程中，纱线的张力趋于减小，尾纱段则略有上升。

经实际应用，文献[2]也间接证明了这个结论。

图1 细纱纺纱速度曲线图1为文献中的纺纱曲线，采用的调速方式是依据钢领板的位置作为调速信号。

而有趣的结果是，大中小纱对应的千锭时断头为1.51根,5.28根和15.08根。

随着钢领板的抬高，张力在减小，如果车速提高较小，那么断头会有明显减小。

519细纱机说明书3电气设备本机电气设备采用了程控器（PLC）及液晶数字显示器、接近开关及变频器（变频变速时）等一系列电子监测元器件和仪表，机电一体化程度高，可由程控器自动控制纺纱过程。

操作部分集中于车尾面板上，另在车头安装有主要的操作按钮，可在车头、车尾控制开车，使用方便。

3.1电源三相交流电380V50Hz（三相五线制）地线接地电阻<4Q电源进线位置见EJM128A-FT1（双速）或EJM128A-FT2（变频）地脚平面图。

3.2主要设备3.2.1用于主传动的三相交流异步电动机1台，本机的代号M4，装于车尾吸棉箱下。

420锭以下用15/81.5，420锭及以上至480锭以下用17/9kW，480锭及以上用18.5/11kW或22/11kW。

若采用变频变速时，主电机功率分别为15kW、17kW、18.5kW和22.5kW。

3.2.2用于断头吸棉风机的三相交流异步电动机1台，代号M1，装于车尾吸棉箱内，420锭及以下用1.5kW，420-480锭，用2.2kW，480锭以上用3kW。

3.2.3用于钢领板自动下降和复位的三相交流异步电动机1台，0.12kW，代号M2。

装于车头内。

3.2.4配气圈时用于气圈环上升和下降的三相交流异步电动机1台，0.37kW，代号M5，装于车头下部二墙板处。

3.2.5电气控制板上，装有程序控制器一台代号A1及全机的接触器、继电器等设备，装于车尾电气箱内。

3.2.6用于锭速及输出下罗拉线速度检测定长记录的接近开关2只，代号4S、5S，分别装于车尾内主轴上和输出下罗拉尾段处。

3.2.7用于显示锭子速度，前罗拉速度，捻度并显示各班长度及累计长度，能定长设定满管自动落纱的显示仪1台，代号A3，使用方法请参阅显示仪的使用说明书。

3.2.8用于主轴制动的单片式电磁离合器1只，代号Y2。

3.2.9行程开关2只，代号1S1、S3.它们分别控制满管，钢领板自动下降，开门停车等动作。

变频器设置操作方法
变频器是一种能够改变电动机输入频率的设备，常用于调节电机的转速。

以下是变频器的设置操作方法：
1. 连接变频器：将变频器与电动机连接。

正确连接电源供电和接地线，确保安全。

2. 设置参数：通过变频器的控制面板或者远程控制器，进入参数设置界面。

根据变频器的型号和使用要求，设置适当的参数。

参数设置包括输入电压、输出电压、输出频率、过载保护等。

3. 调节转速：根据需要调节电动机的转速。

通过调整变频器的输出频率，可以改变电动机的转速。

一般通过改变设定频率或者调整电压模式来实现。

4. 设定运行模式：根据需要设定变频器的运行模式。

常见的运行模式包括正常运行模式、运行频率跟随模式、定时启停模式等。

5. 安全保护设置：设置变频器的安全保护功能，包括过载保护、短路保护、过压保护等。

确保在电机工作过程中能够及时检测故障并保护电机。

6. 测试运行：设定完成后，进行测试运行。

观察电动机的转速和运行状态，确保正常工作。

以上是变频器设置的一般步骤，具体操作方法可能会因不同品牌和型号的变频器而有所差异，建议在操作前查阅相应的操作手册。

此外，在进行设置操作时，需要谨慎操作，以免对设备和人身安全造成影响。
