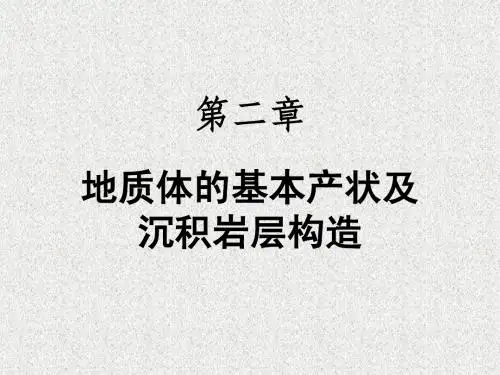

第二章 地质体的基本产状及沉积岩层构造

“V”字形法则——倾斜岩层地质界线在地形地质 图上弯曲的规律。其特征受地质界面倾角、地形 坡度及地形与地质界面产状之间的相互关系等三 个因素制约。表现为： 当地质界面倾向与地形坡向“相反”时， 地质界线的弯曲与地形等高线的弯曲“相同”， 即地质界线在沟谷处形成尖端指向上游的“V” 字形，在山脊处形成尖端指向下坡的“V”字形。 地质界线的弯曲紧闭度小于地形等高线的弯曲紧 闭度。
泥裂
印痕
斜层理
斜层理
斜层理
沉积岩层的产状 类型：
根据岩层倾角α 的大小可分为：
水平岩层 α＜50°
倾斜岩层 50°＜α＜85°
直立岩层 α＞85°
水平岩层
水平岩层——没有经过构造变动的、仍然保持成 岩时的原始水平状态的沉积岩。
特征： 下老上新 地形地质图上的表现—— 岩层顶底之间垂直距离（海拔高差） =厚度
ห้องสมุดไป่ตู้
水平岩层地貌
水平岩层地貌
地质界线——与等高线平行或重合 岩层厚度——是其顶底面的高差 岩层出露宽度——是其顶、底面的水平距，其大小与岩层
厚度和地面坡度有关
倾斜岩层
倾斜岩层——就是指岩石层面向某个方向倾 斜的岩层。是岩层发生变形的 结果－即构造中最基本的、或 者说是最多见的现象。
“V”字形法则
根据岩层倾向，倾角和地面坡向，坡角的关系，分为三 种情况:
A.岩层倾向与地面坡向“相反”：
地质界线与等高线弯曲 方向一致，但比等高线 开阔。
“相反”——相 同
当地质界面倾向与地形坡向“相同”，但地 质界面的倾角大于地形的坡角时，地质界线在沟 谷处形成尖端指向下游的“V”字形，在山脊处 形成尖端指向上坡的“V”字形。
B.地层倾向与地形坡向“相同” 地质界面的倾角大于地形的坡角 ——在图上，地质界线与等高线弯曲方向“相反”。

构造地质学复习资料构造地质学Structural Geology第⼀节构造地质学的内涵、构造尺度以及构造变形场1. 构造地质学的内涵地质学的基础学科之⼀，主要研究组成类地⾏星（地球、⽔星、⽕星、⾦星）及其卫星的岩⽯、岩层以及岩体在⼒的作⽤下形成的各种变形(deformation)的构造样式(structural style)、组合型式(structural group patterns)和形成过程(process)，以及作⽤⼒的⽅式(mechanism)和⽅向(direction)；2.构造尺度(tectonic scale)：主要指构造的规模1）巨型构造、⼤型构造、中型构造、⼩型构造、微型构造、超微构造2）显微构造学、构造地质学、⼤地构造学、板块构造学、全球构造学等构造地质学⼀般以露头-区域尺度上的中、⼩型构造为主要研究对象巨型构造(megatectonics)：⼭系和区域性地貌的构造单元⼤型构造(macrostructure)：区域构造单元中的次级构造单元如川东褶皱带中型构造(mesoscopic structure)：⼀个地段上的褶皱和断层，在1:5万或更⼤⽐例尺上可见其全貌⼩型构造(minor structure)：出露于露头和⼿标本上的构造微型构造（microstructure）：偏光显微镜下显⽰的构造超微构造(ultrastructure)：电⼦显微镜下显⽰的构造3.构造变形场(tectonic deformation field)：某⼀主导构造应⼒作⽤形成的形变及其在空间上的分布。

1) 伸展构造（extensional tectonics）：⽔平拉伸形成的构造。

如裂⾕、地堑-地垒、盆岭构造、变质核杂岩等。

2)压缩构造(compressional tectonics)：⽔平挤压形成的构造。

如褶皱、逆冲推覆构造等。

3)⾛滑构造(strike-slip tectonics)：沿直⽴剪切⾯⽔平滑动、位移形成的构造。

名词解释第一章绪论地质构造：组成地壳的岩层或岩体在内、外动力地质作用下发生的变形，从而形成诸如褶皱、节理、断层、劈理以及其他各种面状和线状构造等。

第二章沉积岩层的原生构造及其产状层理:通过岩石成分、结构和颜色在剖面上的突变或渐变所显现出来的一种成层构造。

有：平行层理，波状层理，斜层理几个概念：岩层、沉积岩层、层面（顶面、底面）、厚度、原生构造。

岩层与地层概念的区别岩层的产状要素走向：岩层面与水平面相交的线叫走向线。

倾向：岩层最大倾斜线在水平面上的投影方向。

倾角：岩层最大倾斜线与水平面的夹角。

整合：上、下两套地层层序没有间断。

不整合：上、下两套地层层序有间断，有地层缺失1.平行不整合：表现为上、下两套地层的产状彼此平行，但在两套地层之间缺失了一些时代的地层。

2.角度不整合：上、下两套地层之间既缺失部分地层，产状又不相同第三章地质构造分析的力学基础外力：对于一个物体来说，另一个物体施加于这个物体的力，有面力和体力。

内力：是同一物体内部各部分之间的相互作用力。

分固有内力和附加内力。

应力：作用于单位面积上的内力。

应力场：一系列点的瞬时应力状态均匀应力场、非均匀应力场构造应力场：地壳内一定范围内某一瞬时的应力状态规模上：局部构造应力场、区域构造应力场、全球构造应力场时间上：古构造应力场、现代构造应力场应力轨迹：表示构造应力场中主应力和最大剪应力的作用方位的应力迹线应力集中：在均匀应力场中局部的应力异常增大现象应力集中一般出现在以下部位：断裂的端点、拐点、分枝点、错列点和待交会点及空洞周围等。

光弹实验和数值计算可以显示出应力集中现象。

均匀变形：岩石的各个部分的变形性质、方向和大小都相同的变形称为均匀变形。

非均匀变形：岩石各点变形的方向、大小和性质变化的变形称为非均匀变形。

线应变：单位长度的改变量横向线应变/纵向线应变=泊松比泊松比<=0.5弹性变形：岩石在外力作用下发生变形，当外力解除后，又完全恢复到变形前的状态，这种变形称为弹性变形。

Strike：走向 Dip direction： 倾向 Dip ：倾角
岩层产状测量的记录有两种方法：
1．象限角表示法
以北或南的方向（0°）为准，一般记走向、倾向、倾角。 如N65°W/25°S，即走向北偏西65°、倾角25°、大致 向南倾斜；N30°E/27°SE，即走向北偏东30°、倾角 27°、倾向南东。
(2)对比褶皱核部和两翼岩层的时代新老关系，判断褶皱 是背斜还是向斜。若核部地层时代较老，两侧依次出现渐 新的地层，为背斜；反之，若核部地层时代较新，两侧依 次出现渐老的地层，则为向斜。
(3)根据两翼岩层的产状，判断褶皱是直立的、倾斜的还 是倒转的等等。
2-4 断裂构造Fracturing structure
Chapter 2 Geological Structure
第二章 地质构造
地质构造的概念： 由地壳运动导致组成地壳的岩层和岩体发生变形或变位 的现象，残留于地壳中的空间展布和形态特征，称为地 质构造或构造形迹。
地质构造的基本形态和分类Basic shape and
classification of geological structure ：
Recumbent 平卧的
按褶曲枢纽的产状可分为： （1）水平褶曲 枢纽水平，两翼同一岩层的走向基本 平行。 （2）倾伏褶曲 枢纽倾斜，两翼同一岩层的走向不平 行而呈弧形变化.
Horizontal fold
Inclined fold
四、褶皱的识别：
(1)根据岩层是否有对称重复的出露，可判断是否有褶皱 存在。若在某一时代的岩层两侧，有其他时代的岩层对称 重复出现，则可确定有褶皱存在。若岩层虽有重复出露现 象，但并不对称分布，则可能是断层形成的，不能误认为 褶皱。
