汽车检测技术-2章6发动机综合性能检测

可编辑修改精选全文完整版《汽车性能与检测技术》课程标准课程名称：汽车性能与检测技术适用专业：汽车电子技术开设学期：第二学年第二学期学时：64学分：4一、课程性质与作用本课程是汽车电子技术专业的主干课程，是一门实践性能强、突出知识和能力的融合，强调以理论分析和试验数据相结合的专业主干课程。

该课程以《汽车发动机构造与维修》、《汽车底盘构造与维修》、《汽车电气设备与维修》等前续课程为基础，同时为《机动车辆保险与理赔》、《汽车使用与技术管理》、《汽车维修业务接待》等后续课程的学习打下基础。

二、课程设计思路本课程标准的总体设计思路：把整门课程知识设计成任务引领型课程体系，打破传统的文化基础课、专业基础课、专业课的三段式课程设置模式，紧紧围绕完成工作任务的需要来选择教学内容；变知识学科本位为职业能力本位，打破传统的以“了解”、“掌握”为特征设定的学科型课程目标，从“任务与职业能力”分析出发，设定职业能力培养目标；变书本知识的传授为实践操作能力的培养，打破传统的知识传授方式，以“工作项目”为主线，创设工作情景，结合职业技能证书考证及岗位能力的需求，培养学生的实践动手能力。

本课程标准以汽车技术大类专业学生的就业为导向，根据行业专家该大类学生的任务和职业能力分析，同时遵循高等职业院校学生的认知规律，紧密结合职业资格证书中相关考核要求，确定本课程的工作模块和课程内容。

本课程按照汽车的主要性能（即动力性、经济性、制动性、操纵稳定性、排放性）的检测和评价为主线，按照完成工作任务时所需要的岗位能力作为课程内容安排的依据。

三、课程目标通过任务引领型的项目活动，会进行汽车各项性能及评价标准的理论分析和实际检测操作，能够对检测结果进行分析，能够承担汽车综合性能检测站各工位的操作，并同时培养诚实、守信、善于沟通合作，善于自我学习的品质，为发展职业能力奠定良好的基础。

1. 认知目标（１）熟悉汽车性能检测站的布局；（２）掌握汽车性能的含义及范围；（３）掌握汽车各项性能的含义及评价方法；（４）掌握汽车检测设备的工作原理（５）掌握汽车各项性能检测的正确步骤。

1．汽车诊断参数：工作参数。

伴随过程参数。

几何尺寸参数.2．汽车检测分类：安全环保检测。

综合性能检测3．汽车诊断周期：是汽车诊断的间隔期，以行驶里程或使用时间表示，最佳诊断周期：是保证车辆的完好率最高而消耗的费用最少的诊断周期。

4．一类维修企业，是指从事汽车大修和总成修理生产的企业5．二类维修企业，是指从事汽车一级、二级维护和汽车小修生产的企业6．三类维修企业，是指专门从事汽车专项修理生产的企业和个体户。

7．曲轴箱窜气量，是指汽缸内的工作介质和燃气从气缸与活塞间不密封处窜入曲轴箱的量8．波形分析：全周期单缸波、多缸平列波、多缸并列波、多缸重叠波9．发动机综合性能的检测：是对发动机动力性、燃油经济性、汽缸密封性和排放净化性等使用性能的全面检测，即对发动机曲柄连杆机构，配汽机构、点火系、供油系、启动系、冷却系、润滑系、和电控装置的全面检测，为确评价发动机状况提供全面检测依据。

10.发动机综合性能测工仪：信息提取系统，信息处理系统，采控显示系统11.自动变速器的检测：油面检查、液压控制系统检查、油门拉索检查和调整、换挡杆位置检查和调整，空挡启动开关检查及怠速检查12.道路试验：是对汽车自动变速器性能最终检验，检验侧重与=于换挡点换挡冲击，震动、噪声打滑现象。

13.油压实验：是测量油路压力即在自动变速器工作时，测量其控制系统各个油路中油压为分析自动变速器的故障提供依据，有针对性地进行检修。

14.失速实验：发动机液力变矩器及自动变速器中有关换挡执行元件工作是否正常的一种方法时滞实验：就是测出自动变速器换挡迟滞时间，根据迟带时间的长短来判断主油路油压换挡执行元件工作是否正常15车轮定位参数检测方法：有静态检测法和动态检测法。

静：是在汽车静止的状态下，根据车轮旋转平面与车轮定位角间存在的直接或间接的几何关系。

动：在汽车行驶的状态下，用检测设备测车轮定位产生的侧向力由此引起的车轮侧滑量。

16．四轮定位仪：前束、前轮后倾角、主销后倾，主销内倾17车轮平衡：可分为车轮静平衡和车轮动平衡18悬架装置性能检测法：有经验法，按压车体法，试验台检测法19共振式悬架装置检测：机械和计算机控制两部分组成。

一、实验目的本次实验旨在通过实际操作，使学生掌握汽车综合检测的基本方法和流程，了解汽车各主要系统的检测原理和检测设备的使用方法，提高学生对汽车故障诊断和维修的实际操作能力。

二、实验器材1. 汽车检测台2. 汽车综合检测仪3. 车轮定位仪4. 点火系统检测仪5. 制动系统检测仪6. 空调系统检测仪7. 发动机性能检测仪8. 气缸压力检测仪9. 万用表10. 试灯三、实验内容（一）汽车外观检查1. 检查车身外观是否有损伤、锈蚀、变形等。

2. 检查轮胎的磨损情况、气压是否符合要求。

3. 检查灯光系统是否正常。

4. 检查制动系统是否有漏油、异响等现象。

（二）汽车主要系统检测1. 发动机性能检测（1）使用发动机性能检测仪检测发动机的转速、扭矩、油耗等参数。

（2）使用气缸压力检测仪检测气缸压力，判断气缸压缩情况。

2. 点火系统检测（1）使用点火系统检测仪检测点火电压、点火波形等参数。

（2）使用试灯检测点火线圈、火花塞等部件。

3. 制动系统检测（1）使用制动系统检测仪检测制动踏板行程、制动效能等参数。

（2）使用试灯检测制动灯、制动液液位等。

4. 空调系统检测（1）使用空调系统检测仪检测空调压缩机的压力、制冷剂流量等参数。

（2）使用试灯检测空调系统各部件。

5. 车轮定位检测（1）使用车轮定位仪检测车轮的定位参数，包括前束、外倾、主销后倾等。

（2）根据检测结果调整车轮定位参数。

四、实验步骤1. 准备实验器材，检查实验设备是否正常。

2. 将汽车停放在检测台上，进行外观检查。

3. 使用相应检测仪检测汽车各主要系统。

4. 根据检测结果，分析故障原因，提出维修建议。

5. 对故障进行维修，并进行复检。

五、实验结果与分析通过本次实验，我们对汽车综合检测的基本方法和流程有了更深入的了解，掌握了汽车各主要系统的检测原理和检测设备的使用方法。

以下是对实验结果的简要分析：1. 发动机性能检测：部分车辆存在发动机功率不足、油耗偏高等现象，可能是由于空气滤清器堵塞、点火系统故障等原因引起的。

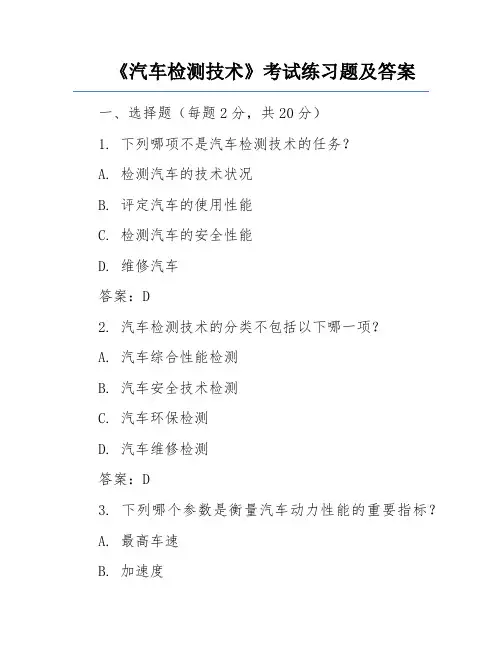

《汽车检测技术》考试练习题及答案一、选择题（每题2分，共20分）1. 下列哪项不是汽车检测技术的任务？A. 检测汽车的技术状况B. 评定汽车的使用性能C. 检测汽车的安全性能D. 维修汽车答案：D2. 汽车检测技术的分类不包括以下哪一项？A. 汽车综合性能检测B. 汽车安全技术检测C. 汽车环保检测D. 汽车维修检测答案：D3. 下列哪个参数是衡量汽车动力性能的重要指标？A. 最高车速B. 加速度C. 最大爬坡度D. 油耗答案：B4. 下列哪个设备用于检测汽车排放污染物？A. 气缸压力表B. 烟度计C. 油压表D. 电压表答案：B5. 下列哪个设备用于检测汽车制动性能？A. 制动试验台B. 轮胎平衡机C. 悬挂系统检测仪D. 发动机测试仪答案：A6. 下列哪个参数是衡量汽车经济性能的重要指标？A. 油耗B. 加速度C. 最高车速D. 最大爬坡度答案：A7. 下列哪个设备用于检测汽车灯光？A. 前照灯检测仪B. 制动试验台C. 轮胎平衡机D. 悬挂系统检测仪答案：A8. 汽车检测站对汽车进行环保检测时，主要检测以下哪项？A. 排放污染物B. 噪音C. 照度D. 电压答案：A9. 下列哪个设备用于检测汽车发动机功率？A. 发动机测试仪B. 制动试验台C. 轮胎平衡机D. 悬挂系统检测仪答案：A10. 下列哪个设备用于检测汽车传动系统故障？A. 发动机测试仪B. 制动试验台C. 轮胎平衡机D. 故障诊断仪答案：D二、判断题（每题2分，共20分）1. 汽车检测技术是汽车维修的基础。

（√）2. 汽车检测技术只能检测汽车的技术状况，不能评定汽车的使用性能。

（×）3. 汽车检测技术的发展有助于提高汽车的安全性能。

（√）4. 汽车检测设备的使用需要专业人员操作。

（√）5. 汽车排放污染物检测是汽车环保检测的主要内容。

（√）6. 汽车检测技术可以取代汽车维修技术。

（×）7. 汽车检测技术在我国得到了广泛的应用和推广。

汽车综合性能检测前言概论1. 国内外汽车检测技术概况汽车从发明到今天已一个多世纪;在现代社会,汽车已成为人们工作、生活中不可缺少的一种交通工具;汽车在为人们造福的同时,也带来大气污染、噪声和交通安全等一系列问题;汽车本身又是一个复杂的系统,随着行驶里程的增加和使用时间的延续,其技术状况不断恶化;因此,一方面要不断研制性能优良的汽车；另,2.3 智能化自动化检测是随着科学技术的进步而进步的,国外汽车检测设备在智能化、自动化、精密化、综合化方面都有新的发展,应用新技术开拓新的检测领域,研制新的检测设备;随着电子计算机技术的发展,出现了汽车检测诊断、控制自动化、数据采集处理自动化、检测结果直接打印等功能的现代化综合性能检测技术与设备;3.国内概况我国从60年代开始研究汽车检测技术,70年代我国大力发展了汽车检测技术;进入80年代,随着我国经济的发展,科学技术的各个领域都有了较快的发展;汽车检测及诊断技术也随之得到快速发展,加之我国的汽车制造和公路交通运输业发展迅猛,对汽车检测诊断技术和设备的需求也与日俱增;我国机动车保有量迅速增加,随之而来的是交通安全和环境保护等社会问题;为配合汽车检测工作,国内已发布实施了有关汽车检测的国家标准、行业标准、计量验定规程等100多项;使汽车综合性能检测的具体检测项目都基本上做到了有法可依;,;智能化功能,能对汽车技术状况进行检测,并能诊断出汽车故障发生的部位和原因,引导维修人员迅速排除故障;三汽车检测管理网络化目前我国的汽车综合性能检测站部分已实现了计算机管理系统检测,虽然计算机管理系统采用了计算机控制,但各个站的计算机测控方式千差万别;随着技术和管理的进步,今后汽车检测将实现真正的网络化局域网,从而做到信息资源共享、软件资源共享;在此基础上,利用信息高速公路将全国的汽车综合性能检测站联成一个广域网,使上级交通管理部门可以即时了解各地车辆状况;第一章汽车燃油经济性检测1.1 汽车燃油经济性路试检测与仪器,意味着2500;检燃油消耗量;1.1.2汽车燃油经济性路试检测汽车燃油消耗量与发动机类型、制造工艺状况、道路条件、气候情况、海拔高度、驾驶技术等多种因素有关;因此其主要试验方法必须有完整的规范;根据中华人民共和国GB/T12545-90汽车燃料消耗量试验方法规定,汽车在路试条件下燃料消耗量的试验方法如下：1.试验规范汽车路试的基本规范可参照GB/T12534-90汽车道路试验方法通则;2.试验车辆载荷除有特殊规定外,轿车为规定载荷的一半取整数；城市客车为总质量的65%；其他车辆为满载,乘客质量及其装载要求按GB/T12534-90汽车道路试验方法通则规定;3.试验仪器4限定条件下的平均使用燃料消耗量试验;汽车在进行路试时,一般以等速行驶燃料消耗量试验来检测汽车燃油消耗量,汽车在常用档位直接档,从车速20km/h当最低稳定车速高于20km/h时,从30km/h开始开始,以间隔10km/h的整数倍的预选车速,通过500m的测量路段,测定燃油消耗量∆ml和通过时间ts,每种车速试验往返各进行两次,直到该档最高车速的90%以上至少不少于5种预选车速;两次试验时间间隔包括达到预定车速所需要的助跑时间应尽量缩短,以保持稳定的热状态;各平均实测车速v及相应的等速油耗量的平均Q为：上式中t,∆是预选车速下的平均值;算出Q0后正为标准状态下的Q;标准状态指：大气温度20ºC；大气压力100kpa；汽油密度0.742g/ml；柴油密度0.830 g/ml;修正公式为：式中：—修正后的燃油消耗量；L/100kmC1—环境温度校正系数；C2—大气压力校正系数；T—试验时的环境温度,ºC；P—试验时的大气压力,kpa；ρ—试验时的燃油密度,g/ml;各种车速下油耗测试值对其平均值的相对误差不应超过±2.5%;6.绘制等速燃料消耗量特性曲线以车速为横轴,燃油消耗量为纵轴,绘制等速燃料消耗散点图,根据散点图绘制等速燃—v曲线,如图1-1所示为某些车型Q—V曲线;绘制时应使曲线与各料消耗量的特性图即Qc散点的燃油消耗量差值的平均和为最小;图1-1 某些车型的等速百公里油耗特性曲线1.1.3汽车燃油消耗仪简称油耗仪汽车的燃料消耗量是用油耗仪包括油耗器和两次仪表来测量的;而油耗计种类繁多,按测量方法可分为：容积式油耗计、重量式油耗计、流量式油耗计、流速式油耗计;大多数油耗计都能连续、累计测量,但测试的流量范围和流量误差各不相同;1.1.3.1 常见油耗传感器的结构原理1. 容积式油耗传感器的结构原理容积式油耗传感器有容量式和定容式两种;容量式油耗传感器通过累计发动机工作中所消耗的燃料总容量,用时间和里程来计算油耗量;它可以连续测量,其结构有行星活塞式、往复活塞式、膜片式、油泡式等,现以行星活塞式油耗传感器为例予以说明：其流量检测装置是由流量变换机构及信号转换机构组成;流量变换机构是将一定容积的燃油流量变为曲轴的旋转运动,它是由十字型配置的四个活塞和旋转曲柄构成,其工作原理如图1-2所示;图1－2 行星活塞式油耗传感器原理图燃油在油泵压力下推动活塞运动,活塞运动推动曲柄旋转,曲柄旋转一周既四个活塞各往复运动一次,完成一个排油循环;活塞在油缸中处于进油行程还是排油行程,取决于活塞相对于进排油口的位置;图1-2a表示活塞1处于进油行程,从其曲轴箱来的燃油通过P3推动活塞1下行,并使曲柄做顺时针旋转,此时活塞2处于排油行程终了,活塞3处于排油行程中,燃油从活塞3上部通过P1从排油口E1排出,活塞4处于进油终了;当活塞和曲柄位置如图1-2b所示时,活塞1进油终了,活塞2处于进油行程,通道P4导通,活塞3排油终了,活塞4处于排油行程,燃油从P2经排油口E2排出;同理,可描述位置图1-2c、d各活塞的进排油口状态;如此往复在燃油泵泵油压力的作用下,就可完成定容量、连续泵油的作用;曲柄旋转一周,各缸分别排油一次,其排油量可用下式确定：式中：V—四缸排油量cm3；4—代表四个油缸；πd2/4—代表某一活塞截面积cm22h—2倍的曲轴偏心距cm;信号转换机构如图1-3所示,装在曲柄的上端,由主动磁铁、从动磁铁、转轴、光栅板、发光二极管、光敏管、电缆插座及壳体等组成;主动磁铁装在主轴上,从动磁铁装在转轴上,转轴通过轴承支承在壳体内,转轴的上端固定有转动光栅板,在固定光栅上、下方有发光二极管和光敏管;当曲轴转动时,由于一对永久磁铁的吸引作用,转轴及其上的转动光栅也随之转动,通过发光管和光敏管的光电作用,把曲轴的转动变成光电脉冲信号送入计量显示仪,经过内部运算处理后,即可显示出流经的燃油量;图1－3 FP系列四活塞容积式油耗议传感器1-信号端子 2-转动光栅 3-转动/脉冲转换部 4-流量/转速转换部5-活塞 6-磁性联轴节 7-固定光栅 8-光敏管LED对置2.质量式油耗传感器质量式油耗传感器由称量装置、记数装置和控制装置组成;如图1-4所示;图1－4 质量式油耗议1-油杯 2-出油管 3-电磁阀 4-加油管 5、10-光电二极管 6、7-限位开关8-限位器 9-光源 11-鼓轮机构 12-鼓轮 13-计数器在测量消耗一定质量的燃油所需的时间后,按下式算出单位时间内发动机的燃油消耗量;G=3.6/t式中：—燃油质量,g；t—测量时间,s；G—燃油消耗量,kg/h；称量装置通常利用台秤改制,量程为10kg,称量误差为±0.1%;应该指出的是质量式油耗仪有一个系统误差,即测量时油杯油面发生变化;伸入油杯中的油管浮力的反作用力也变化,造成称时的系统误差;此项系统误差必须根据汽车油耗量及油杯液面高度变化进行修正;此外在用1/100km油耗量单位时,在换算中必须考虑燃油密度与温度之间的关系;1.1.3.2 常见油耗计的使用方法在路试检测油耗时,一般采用油耗传感器与非接触式或接触式第五轮仪配合使用,在GB/T12545—90下开始路试,以非接触式第五轮仪为例,首先在非接触式第五轮仪上定好测量距离500m,测量档位,然后开始检测,当车速稳定到某一测量速度例50km/h,在车速仪上按下“开始”,直至该车跑满500m里程该车速仪由于定好500m距离,故在500m自动停止计量,随后按下“停止”键,此时,该车在某一车速下500m里程所消耗的燃油量和已被换算好的百里耗油量即被打印输出;,必须;,故无脉冲信号输出,所以一定要在检测油耗时固定住油耗传感器以防止发生碰撞后出现上述故障;如果发生上述故障,只需备用一块磁铁在油耗传感器外部顺时针方向旋转几次即可恢复传感器内原磁场相位第二章动力性检测2.1 汽车动力性检测项目及检测方法2.1.1汽车动力性评价标准汽车动力性是指汽车在行驶中能达到的最高车速、最大加速能力和最大爬坡能力,是汽车的基本使用性能之一;汽车检测部门一般常用汽车的最高车速、加速能力、最大爬坡度、发动机最大输出功率、底盘输出最大驱动功率作为动力性评价指标;1. 最高车速km/h最高车速是指汽车以厂定最大总质量状态在风速≤3m/s的条件下,在干燥、清洁、平坦的混凝土或沥青路面上,能够达到的最高稳定行驶速度;2. 加速能力t s汽车加速能力是指汽车在行驶中迅速增加行驶速度的能力;通常以汽车加速时间来评价;加速时间是指汽车以厂定最大总质量状态在风速≤3m/s的条件下,在干燥、清洁、平坦的混凝土或沥青路面上,由某一低速加速到高速所需的时间;1原地起步加速时间,亦称起步换档加速时间,系指用规定的低速起步,以最大加速度包括选择适当的换档时机逐步换到最高档位后,加速到某一规定的车速所需的时间,如0～50km/h,对轿车常用0～80km/h,0～100km/h,或用规定的低档起步,以最大加速度逐步换到最高档后,达到一定距离所需的时间,其规定的距离一般为0～400m,0～800m,0～1000m,起步加速时间越短,动力性越好；2超车加速时间亦称直接档加速时间,指用最高档或次高档,由某一预定车速开始,全力加速到某一高速所需的时间,超车加速时间越短,其高速档加速性能越好;我国对汽车超车加速性能没有明确规定,但是在GB3798汽车大修竣工出厂技术条件中规定,大修后带限速装置的汽车以直接档空载行驶,从初速20km/h加速到40km/h的加速时间,应符合下表规定;途,发动机在全负荷状态和规定的额定转速下所规定的功率;在国外 ,有些厂家所谓的额定功率是指发动机在额定转速下输出的净功率;常在额定功率后注有“净”字,以示区别;净功率是指在全负荷状态下,发动机带有全套附件时所输出的功率;汽车发动机最大输出功率是汽车动力性的基本参数;汽车在使用一定时期后,技术状况发生变化,发动机的最大输出功率变小,所以用其变小的差值评价发动机技术状况下降的程度;我国汽车技术等级评定标准就是按在用汽车的发动机最大输出功率与额定功率相比较小于75%时,将该车技术状况定位三级;但应注意,在汽车综合性能检测站用无外载测功法或底盘测功机所测定的发动机功率,必须换算为总功率后才能与额定规律比较;5. 底盘输出最大驱动功率DP max底盘输出最大驱动功率是指汽车在使用中行驶时,驱动轮输出的最大驱动功率相应的车速在发动机额定转速附近;汽车动力性检测方法可以分为台试与路试两种2.1.3.1 汽车动力性台架检测汽车动力性室内试验的方式,主要是用无功仪检测发动机功率,底盘测功机检测汽车的最大输出功率、最高车速和加速能力;室内台架试验不受气候、驾驶技术等客观条件的影响,只受测试仪本身测试精度的影响,测试条件易于控制;另外,由于底盘测功机的结构不同,对汽车在滚筒上模拟道路行驶时的滚动阻力也不同,在说明书中还应给出不同尺寸的车轮在不同转速下的滚动阻力系数值;一汽车底盘输出功率的检测方法通过底盘测功机检测车辆的最大底盘驱动功率,以评定车辆技术状况等级;1在动力性检测之前,必须按汽车底盘测功机说明书的规定进行试验前的准备;2汽车底盘测功机控制系统、道路模拟系统、引导系统、安全保障系统等必须工作正2km/h并,可三数据处理1检测的数据处理目前底盘测功机显示的数值,有的是功率吸收装置的吸收功率的数值,有的是驱动轮输出的最大底盘输出功率的数值;对于显示功率吸收装置所吸收功率数值的,在检测结果的数据处理时,必须增加汽车在滚筒上滚动阻力消耗的功率、台架机械阻力消耗的功率及风冷式功率吸收装置的风扇所消耗的功率,其计算式应为：汽车底盘最大输出功率 = 功率吸收装置所消耗的功率+滚动阻力所消耗的功率 + 台架机械阻力所消耗的功率 + 风冷式功率吸收装置冷却风扇所消耗的功率;2检测发动机最大输出功率的数据处理依据JT/T198—95汽车技术等级评定标准的规定,所测定发动机最大输出功率应与发,P1,而;衡问题,采用高速滑行试验测定滚动阻力系数f及空气阻力系数Cd,但由于倒道路试验受到道路条件、风向、风速、驾驶技术等因素的影响,而且这些因素可控性性差;道路试验标准如下：汽车动力性路试基本规范可按照GB/T12534—90汽车道路试验方法通则进行；汽车最高车速试验按照GB/T12544—90汽车最高车速试验方法的有关规定进行；汽车加速性能试验按照GB/T12543—90汽车加速性能试验方法的有关规定进行；汽车爬陡坡试验按照GB/T12539—90汽车爬陡坡试验方法的有关规定进行；汽车牵引力性能试验按照GB/T12537—90汽车牵引力性能试验方法的有关规定进行;2.2 汽车底盘测功机与第五轮仪2.2.1 底盘测功机的基本结构及工作原理底盘测功机是一种不解体检测汽车性能的检测设备,它试通过在室内台架上汽车模拟道路行驶工况的方法来检测汽车的动力性,而且还可以测量多工况排放指标及油耗;同时能方便地进行汽车的加载调试和诊断汽车负载条件下出现的故障;底盘测功机分为两类,单滚筒底盘测功机,滚筒直径大1500～2500mm,制造和安装费用大,但测试精度高；双滚筒底盘测功机滚筒直径小180～500mm,成本低,使用方便,但测试精度差;2.2.1.1 汽车底盘测功机的基本结构汽车底盘测功机主要由道路模拟系统、数据采集与控制系统、安全保障系统及引导系统等构成;如图2-1所示为道路模拟系统;1-机架 2-功能吸收装置 3-变速箱 4-滚筒 5-速度传感器 6-联轴节7-举升器 8-制动器 9-滚筒 10-力传感器图2-1 普通型汽车底盘测功机道路模拟系统结构示意图2.2.1.2 工作原理汽车在道路上运行过程中存在着运动惯性、行驶阻力,要在试验台上模拟汽车道路运行工况,首先要解决模拟汽车整车的运动惯性和行驶阻力问题,这样才能用台架测试汽车运行状况的动态性能,为此,在该试验台上利用惯性飞轮的转动惯量来模拟汽车旋转体的转动惯量及汽车直线运动惯量,采用电磁离合器自动或手动切换飞轮的组合,在允许的误差范围内满足汽车惯量模拟;至于汽车在运行中所受的空气阻力、非驱动轮的滚动阻力及爬坡阻力等,则采用功率吸收加载装置来模拟;路面模拟是通过滚筒来实现的,即以滚筒,而发动,与显示,断电闭合角和开启角,点火提前角的测定等；3机械和电控喷油过程各参数压力、波形、喷油、脉宽、喷油提前角等的测定；4进气歧管真空度波形测定与分析；5各缸工作均匀性测定；6起动过程参数电压、电流、转速测定；7各缸压缩压力判断；8电控供油系统各传感器的参数测定；9万用表功能；10排气分析功能;发动机综合性能检测仪具有以下三大特点：1动态的测试功能：它的传感系统和信号采集与记录存储系统能迅速准确的捕获到发动机各瞬变参数的时间函数曲线,这些动态参数才是对发动机进行有效判断的科学依据;2通用性：测试过程不依据被检车辆的数据卡即测试软件；只针对基本结构和各系统的形式和工作原理进行测试,因此它的检测结果具有良好的普遍性,其检测方法同样也具有最广泛的通用性;3主动性：发动机综合检测仪不仅能用于采集发动机的动态参数,而且还能主动地发出指令干预发动机工作,以完成某些特定的试验程序,如断缸试验等等;2.3 发动机综合性能检测2.3.2 发动机综合性能检测装置的基本组成发动机综合性能检测装置千差万别,形式各异;概括起来不外乎由信号提取系统、信息处理系统、采控显示系统三大部分组成如框图2-24所示;图2-25为发动机综合性能分析仪一般结构形式的外形图;图2-24 发动机综合性能检测装置的基本组成图2-25发动机综合性能分析仪结构外形图2.3.2.1 信号提取系统信号提取系统的任务在于拾取汽车被测点的结构和参数性质不同,信号提取装置必须具有多种形式以适用不同的测试部位;图2-26所示为大多数发动机综合性能分析仪的信号提取系统,图中显示这一系统是由一些不同形式的接插头或探头组成;图2-26 信号提取系统电感式或电容式夹持器7分别钳于一缸点火线上和点火线圈高压线上以获得点火信号,件12实际上是一个电流互感器,夹持在蓄电瓶上,可感应出起动电流;因为高压电和强电流直接直接接触测量极为困难;以上都是对电量参数的提取,对于非电量参数就必须先经过某一类型的传感器将非电量转变成电量,这就是第三类,如件5电磁式TDC传感器提供上止点信号,频闪灯8可寻找点火提前角,压力传感器12可将进气管或喉管真空度转变成电量,而件13为一热敏电阻,可将机油温度和冷却水温度等参数转变为电压值;对于电控燃油喷射EFI发动机,因计算机喷油脉宽和自动控制过程的需要,各非电量已被植入各系统的传感器直接转换成电量,它们的提取可用件9通过不同的转接头来完成,但为了不中断计算机的控制功能,必须通过T形接头来提取信号,如图2-27所示;图-27 信号的T形接头2.3.2.2信号预处理系统信号预处理系统也称前端处理器,俗称“黑盒”,它是电控燃油喷射系统检测的关键部件,其作用相当于多路测试系统中的多功能二次仪表集合,工作框图如图2-28所示,它可将发动机的所有传感信号图示为20个,经衰减、滤波、放大、整形,并将所有脉冲和数字信号直接输入HSI,也可经F—V转换后变成0~5v或0~10v的支流模拟信号送入高速瞬变信号采集卡;图2-28 前端处理器框图发动机上装配的传感器是发动机控制和判断发动机故障的关键部件,但其输出的电信号千差万别,不能被车载计算机或发动机分析仪的中央控制器直接使用,必须经过预处理转换成标准的数字信号后送入计算机;车载传感器的输出信号从电子学角度分,无外于模拟信号和频率信号两种,应采用不同的处理方法;对于模拟信号,如温度传感器、压力传感器、气门位置传感器等其幅值为0～5v,频率变化也比较慢,主要的处理手段是对其进行低通滤波和信号隔离;经低通滤波后的纯净低频信号再经过隔离装置送入A/D转换器,以消除模拟电路和数字电路的共地干扰;对于频率信号,如发动机的转速、判缸信号等;由于多选用电磁式、霍尔效应式和光电式传感器,其输出信号本身即为数字脉冲,但由于传输过程中的衰减、交变电磁波辐射等原因,也易形成一定程度的失真,故需对其进行整形,这多用电压比较器或施密特触发器进行实现,整形后输出的标准数字脉冲,再经高速光电隔离器送入后继电路,以消除其干扰,提高系统的工作可靠性;为了实现传感器的准确测量,不影响发动机的正常运转,进行信号提取时必须保证电路有足够高的输入阻抗,而且为了保证预处理系统的主板安全,对各路输出信号均采取了限幅措施;2.3.2.3采控与显示装置发动机综合性能分析仪多采用14英寸彩色CRT显示器,手提便携式则用小型液晶显示器,现代分析仪都能醒目地显示操作菜单,实时显示当前动态参数和波形,十字光标可显示曲线任一点的数值,同时也可显示极限参数的数值,配以色棒显示以示醒目,可任意设定显示范围和图形比例;为捕捉喷油爆震等高频信号,采集卡一般具有采集功能,采样率可达10Msps,量化精度不低于10Bit并行通道,有存储功能以提供波形回取,锁定波形供观察分析或输出、打印之用;2.3.3 发动机动力性检测发动机的动力性指标额定功率和扭矩,这些措施的确切数值只能在发动机台架试验中才能得到,在发动机不离车的情况下只能使用其他的方法对动力性进行间接地判断,加速法就是其中常用的方法之一;2.3.3.1 无外载测功法的理论依据以发动机运转件换算到曲轴中心线的当量转动惯量J,在发动机急加速时的惯性阻力矩T为该工况下的唯一负载,即：式中w=n/30为曲轴角速度,n为曲轴转速,将扭矩T代入有效功率Pe的计算式：式中常数 1只要得知被测发动机的n值,就可以通过测取发动机加速度来判断它的动力性能,因为是瞬态参数,所以式1计算得的也只是n转速下的瞬时功率,在实际操作中有一定的困难;比较可行的方法是求n1和n2两个转速之间的平均功率,既把公式1的微观概念予以宏观化,这一方法理论依据是认为发动机驱动曲轴转动所做的功等于曲轴旋转动能A的增量,数值表达式为：设角速度由ω1加速到ω2经历的时间为∆t,则此时间间隔的平均功率为：2.3.3.2 测试方法为了提高无外载测功机的测试精度,必须从提高方法和被检测车辆的准备工作入手,首先加速踏板下的速度和力度要均匀,且要求重复性良好,为此该项测试必须由经过专门训练的专职人员操作;为避免操作上的误差,必须取三次测试结果的平均值,若有飞点必须剔除;被测车辆与加速性能有关的机构必须处于正常技术状况,尤其是供油系统的踏板拉线、油门摇臂机构的间隙对发动机的加速过程影响极大,在测试前不允许调整原车化油器的加速泵位置和柴油机的调整机构;惯性系数k值的确定,对无外载测功至关重要,k值的内涵已经完全超出发动机的转动惯量以如前述;仪器生产厂家提供的某些车型的k值多为发动机台架试验的总功率状态,即不带空气滤清器、冷却风扇和排气消音器,显然这一k值不能为检测站地汽车进行就车检测之用;因此,检测站测试必须使用有关部门提供的就车试验k值,即是同一机型也要注意是否有特殊的附件,如空调、转向助力泵、风扇的驱动力方式等等,也就是说,对同一底盘的各类型改装车,k值的选取必须慎重;。

发动机综合性能检测发动机是汽车的动力源，汽车的许多性能都与发动机有着直接或间接的联系。

因此发动机综合性能的检测对于了解整车的性能至关重要。

在发动机不解体的情况下，及时准确地对发动机当前的运转状况做出判断，并给出调整意见，这无疑提高了汽车使用的可靠性、经济性和安全性，同时减小了盲目维修产生的费用。

发动机综合性能分析仪具有检测项目多、功能全、涉及面广的特点，当然，它也是一种结构复杂、技术含量高的仪器。

一、实验目的1、掌握点火提前角、发动机转速、机油温度、冷却水温度、进气温度、进气管真空度等的检测方法。

2、能判断检测结果是否在正常范围之内，若检测结果不正常能够了解原因。

二、实验仪器1、EA2000型发动机综合性能分析仪2、一汽大众捷达汽车三、仪器结构功能EA2000型发动机综合性能分析仪是用来检测汽车发动机及电控系统的全新设备，可检测发动机各系统的工作状态、运行参数及排放性能，可实时采集初次级点火信号、喷油信号、电控传感器信号、进排气系统等的动态波形，同时可进行性能分析、波形存储与回放、测试结果查询等，还具有强大的在线帮助系统。

1、外形结构信号提取系统、前端处理器、主电缆、机柜、PC主机（内置高速采集卡、通讯卡）、17’’彩色显示器、喷墨打印机、VEA-501废气分析仪（选配）。

（1）信号提取系统：由各类夹持器、探针和传感器组成，与发动机的被测部位直接或间接连接以拾取被测信号。

该系统由十二组拾取器组成，每一组拾取器根据其任务不同由相应的夹持器、探针及传感器通过电缆与其适配器或接插头连接构成。

（2）前端处理器：包括部分采集信号的预处理，多路转换开关，并承担与计算机的并行通讯，前端处理器底面有八个适配器插口、四个航插和一个主电缆插口。

（3）精灵狗：在使用发动机综合性能分析仪进行测试时，必须将精灵狗插接在主机并行口上，才能启动发动机综合性能分析仪测试程序进行测试。

如果无精灵狗或其接触不良则程序不能运行。

2、主要功能（1）发动机基本检测功能①汽油发动机的检测初级与次级点火波形的采集与处理；点火提前角；动力平衡；汽缸效率测试；起动/充电电压电流测试；相对汽缸压缩压力测试；进气管真空度波形；温度测量；转速稳定性分析；无外载测功；废弃分析。

汽车检测技术标准第一章概述1、汽车检测（vechicle inspection）：1、汽车不解体2、利用汽车检测设备与计算机技术3、对汽车性能进行快速、准确、定量的检测4确定汽车技术状况或者工作能力的检查与测量5、汽车继续运行或者进厂保护或者修理提供可靠的根据2、汽车检测的目的：1、预防故障。

2、建立科学的汽车维修体系。

3、汽车检测的分类：1、汽车安全环保检测（年检，安全性、环保性）。

2、汽车综合性能检测（动力性、燃料经济性、安全性、环保性、可靠性、操纵稳固性）。

4、检测参数：1、工作过程参数（发动机功率、制动力）2、伴随过程参数（振动、噪声、异响）3、几何尺寸参数（气门间隙、自由行程）。

5、检测参数的选择原则：1、灵敏性：检测参数相关于技术状况参数的变化快慢。

2、单值性：单调性，汽车技术状况参数:初始值uf终了值ue的范围内，检测参数的变化不应出现极值（即dP/du≠0）3、稳固性：在相同的测试条件下，多次测的统一检测参事的测量值，具有良好的重复性。

6、检测参数标准的类型：国家标准（GB）、行业标准（JT-交通，/T-推荐性）、3、地方标准（DB）、企业标准（Q/…）7、检测参数标准的构成：初始值、许用值、极限值。

8、测量：利用测量仪表通过实验与计算方法获取检测参数的量值。

9、汽车检测设备的构成：试验条件模拟装置、取样装置、附加装置、测量系统。

10、测量系统的构成：传感器（把非电物理量转换成电量信号的一种变换器）、信号调理电路、测量仪表。

11、信号调理电路：传感器输出的信号各类形式的信号处理（如电量转换、阻抗转换、离屏蔽、小信号放大、温度补偿、滤波与调制等）将其调整为适合后续处理电路（A/D卡）应用的规范信号（0～5V、0～10mA及4～20mA等电信号）。

（热电偶）12、智能仪表与虚拟仪表：智能仪表（微处理器与电子仪器相结合的产物）、虚拟仪表（计算机与电子仪器结合的产物）。

区别？13、汽车检测线的检车单元布置的4个原则：1、对现场的环境污染最小。

汽车检测技术试卷一、判断题（10分，每题1分）1、工程人员常说的1公斤就是等于1兆帕。

（×)2、汽车诊断参数是供诊断用的，表征汽车、总成及机构技术状况的量。

（√）3、智能化检测系统一般指以微机为基础而设计制造出来的一种新型检测系统.(√）4、检测活塞到达排气终了上止点时气缸压缩压力，可以表征气缸的密封性.（×)5、重叠角的大小可以表明多缸发动机点火间隔的一致程度，重叠角越小，说明点火间隔越不均匀.（×）6、前轮外倾角和前轮前束配合不好容易发生车辆侧滑。

（√）7、汽车行业里为了避免零件发生共振，工程人员在设计的时候会让转速快速地超过其共振转速.（√）8、发动机电控系统的故障排除后，必须清除诊断代码.(√）9、用五轮仪检测汽车制动性能，只能测得在规定制动初速度下，从踩下制动踏板始到汽车完全停住所经过的制动距离。

（×）10、发动机必须暖机后才能使用尾气分析仪进行尾气检测。

（√）二、填空题（14分，每空1分）1、针对汽车整车，常用的诊断参数有最高参数、加速时间、最大爬坡度和汽车侧倾稳定角等(任举三个）。

2、诊断参数选用的原则有灵敏性、单值性、稳定性、信息性和经济性。

3、汽车检测系统的基本组成包括数据处理装置和记录与显示装置、变换及测量装置、传感器。

4、气缸密封性的诊断参数主要有气缸压缩压力、曲轴箱漏气量、气缸漏气量、气缸漏气率及进气管真空度。

5、请写出汽车检测站中的综合检测线的三个工位：外观检查及车轮定位工位、制动工位和底盘测功工位。

三、名词解析题(20分，每题5分）1、稳态测功和动态测功。

答：稳态测功是指发动机在节气门开度一定、转速一定和其他参数保持不变的稳定状态下，在测功器上测定发动机功率的一种方法。

动态测功是指发动机在节气门开度和转速等参数处于变动状态下，测定发动机功率的一种方法.2、发动机综合性能检测仪.答：发动机综合性能检测仪也称发动机综合性能分析仪或发动机综合参数测试仪,是发动机检测设备中检测项目最多、功能最全、涉及面最广的一种仪器。

汽车使用性能和检测技术教案第一章：汽车使用性能概述1.1 汽车使用性能的概念1.2 汽车使用性能的影响因素1.3 汽车使用性能的评价指标第二章：发动机性能检测2.1 发动机性能检测的意义和目的2.2 发动机功率和扭矩的检测2.3 发动机转速和排放的检测第三章：车辆制动性能检测3.1 车辆制动性能检测的意义和目的3.2 车辆制动系统的检测方法3.3 车辆制动性能的评价指标第四章：车辆操控性能检测4.1 车辆操控性能检测的意义和目的4.2 车辆操控稳定性的检测方法4.3 车辆操控性能的评价指标第五章：车辆舒适性检测5.1 车辆舒适性检测的意义和目的5.2 车辆座椅和悬挂的检测5.3 车辆舒适性的评价指标第六章：车辆行驶性能检测6.1 车辆行驶性能检测的意义和目的6.2 车辆行驶平顺性的检测方法6.3 车辆行驶性能的评价指标第七章：车辆噪音检测7.1 车辆噪音检测的意义和目的7.2 车辆内部和外部噪音的检测方法7.3 车辆噪音的评价指标和控制措施第八章：车辆灯光检测8.1 车辆灯光检测的意义和目的8.2 车辆前照灯、转向灯和尾灯的检测方法8.3 车辆灯光性能的评价指标第九章：车辆安全性能检测9.1 车辆安全性能检测的意义和目的9.2 车辆制动系统、安全带和气囊的检测方法9.3 车辆安全性能的评价指标第十章：车辆电子控制系统检测10.1 车辆电子控制系统检测的意义和目的10.2 发动机控制单元（ECU）和车辆稳定控制系统的检测方法10.3 车辆电子控制系统的评价指标和故障诊断第十一章：车辆综合性能检测11.1 车辆综合性能检测的概念与意义11.2 车辆综合性能检测流程与方法11.3 车辆综合性能评价与改进措施第十二章：汽车检测设备与仪器12.1 汽车检测设备的基本原理与分类12.2 常见汽车检测设备与仪器的使用方法12.3 汽车检测设备的选择、维护与更新第十三章：汽车检测标准与法规13.1 汽车检测标准的基本概念与分类13.2 我国汽车检测法规与政策解读13.3 汽车检测标准的发展趋势与国际化第十四章：汽车检测技术发展与创新14.1 新能源汽车检测技术概述14.2 智能网联汽车检测技术与发展14.3 汽车检测技术的研究创新与未来趋势第十五章：汽车检测实践与案例分析15.1 汽车检测实践操作流程与技巧15.2 典型汽车故障诊断与检测案例15.3 汽车检测技术在实际应用中的问题与解决方案重点和难点解析本文主要介绍了汽车使用性能和检测技术的相关内容，分为十五个章节。

汽车检测与诊断技术B卷及答案站点：姓名：专业：层次：一．名词解释。

（本题10分, 每小题2分）1、汽车诊断2、工作过程参数3、动态测功4、转向盘的转向力5、自由加速工况二．填空题。

（本题20分, 每空0.5分）1、汽车检测可分为与。

2、、、是从事汽车检测诊断工作务必掌握的基础知识。

3、汽车诊断参数标准可分为、、、。

4、诊断参数标准通常由、与三部分构成。

5、测功器的要紧类型有、、。

6、气缸压力表按表头的不一致有、两种。

7、电喷汽油发动机，是由电子操纵器ECU操纵点火系统，其点火提早角包括、、三部分。

8、压敏电阻式进气压力传感器的信号是的，电容式进气压力传感器是的。

9、四轮定位仪可检测、、、、轮距、轴距、推力角与左右轴距差。

10、自动变速器的检查内容有、、、、。

11、按规模大小分类，汽车检测站可分为、、三种类型。

12、制动性能检测设备有、、。

13、检测前轮侧滑量的要紧目的是。

三．推断题。

（本题10分, 每小题0.5分）1. 汽车的技术状况随着行驶里程的增加会越来越好。

( )2. 人工经验诊断法的诊断准确性较高。

( )3. 工作过程参数在发动机不工作时是无法测量的。

( )4. 诊断参数越精确越好。

( )5. 当诊断参数测量值处于极限值范围时，说明诊断对象技术状况变差，但还能够继续使用。

( )6. 稳态测功比动态测功应用起来更方便。

( )7. 汽油发动机多用螺纹管接头式气缸压力表测量气缸压力。

( )8. 曲轴箱漏气量要紧是诊断气缸活塞摩擦副的工作状况。

( )9. 混合气过浓或者过稀都应该加大点火提早角。

( )10. 进气温度传感器内部是一个正温度系数的热敏电阻。

( )11. 点火提早角过小会引起发动机爆震燃烧。

( )12. 汽车滑行距离越长，说明传动系的传动效率越低。

( )13. 离合器踏板自由行程过小，会造成离合器分离不完全。

( )14. 转向盘自由行程过大，会造成“打手”现象。

( )15. 汽车后轮没有定位参数，因此也不要检测。

汽车性能与检测-教案章节一：汽车性能与检测概述教学目标：1. 了解汽车性能与检测的基本概念。

2. 掌握汽车性能检测的重要性。

3. 熟悉汽车性能检测的标准与方法。

教学内容：1. 汽车性能的定义与分类。

2. 汽车检测的目的与意义。

3. 汽车检测的标准与方法。

4. 汽车性能检测的未来发展趋势。

教学活动：1. 导入：介绍汽车性能与检测的定义。

2. 讲解：讲解汽车性能与检测的重要性。

3. 案例分析：分析汽车性能检测的实际案例。

4. 小组讨论：讨论汽车性能检测的未来发展趋势。

章节二：汽车发动机性能检测教学目标：1. 了解汽车发动机性能检测的基本概念。

2. 掌握汽车发动机性能检测的方法与设备。

3. 熟悉汽车发动机性能检测的标准与指标。

教学内容：1. 汽车发动机性能的定义与分类。

2. 汽车发动机性能检测的方法与设备。

3. 汽车发动机性能检测的标准与指标。

教学活动：1. 导入：介绍汽车发动机性能检测的定义。

2. 讲解：讲解汽车发动机性能检测的方法与设备。

3. 案例分析：分析汽车发动机性能检测的实际案例。

4. 小组讨论：讨论汽车发动机性能检测的标准与指标。

章节三：汽车制动性能检测教学目标：1. 了解汽车制动性能检测的基本概念。

2. 掌握汽车制动性能检测的方法与设备。

3. 熟悉汽车制动性能检测的标准与指标。

教学内容：1. 汽车制动性能的定义与分类。

2. 汽车制动性能检测的方法与设备。

3. 汽车制动性能检测的标准与指标。

教学活动：1. 导入：介绍汽车制动性能检测的定义。

2. 讲解：讲解汽车制动性能检测的方法与设备。

3. 案例分析：分析汽车制动性能检测的实际案例。

4. 小组讨论：讨论汽车制动性能检测的标准与指标。

章节四：汽车排放性能检测教学目标：1. 了解汽车排放性能检测的基本概念。

2. 掌握汽车排放性能检测的方法与设备。

3. 熟悉汽车排放性能检测的标准与指标。

教学内容：1. 汽车排放性能的定义与分类。

2. 汽车排放性能检测的方法与设备。
