设置绘图环境

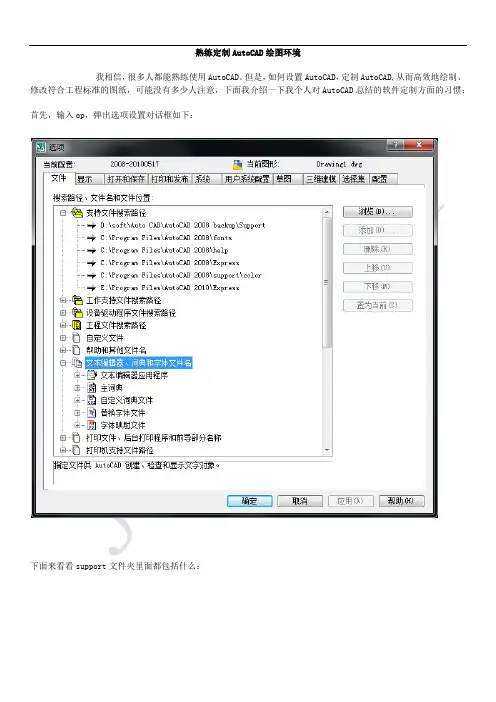

熟练定制AutoCAD绘图环境我相信，很多人都能熟练使用AutoCAD。

但是，如何设置AutoCAD，定制AutoCAD,从而高效地绘制、修改符合工程标准的图纸，可能没有多少人注意，下面我介绍一下我个人对AutoCAD总结的软件定制方面的习惯：首先，输入op，弹出选项设置对话框如下：下面来看看support文件夹里面都包括什么：acad.lin线形文件acad.pat填充图案acad.cui菜单配置文件gdt.SHX、ltypeshp.SHX、TOOL.SHX、XTLTSHP.SHX、ZADS.SHX、ZADSC.SHX默认环境的形文件文本编辑器设置：替换字体文件是在软件打开文件时，如果发现系统没有的字体会暂时以tssdeng.shx来替代；字体映射文件为acad.fmp文件内容如下：（用此方法设定的字体替换后再打开使用了一些系统里面没有的字体文件的图形后就不会提示找不到字体的对话框了，哈哈，这个比较实用的。

）acad.fmp文件格式如下：前面的是本地磁盘中没有的字体，分号后面是本地磁盘中对应的替换字体名称（要加扩展名）；默认系统提示的找不到字体对话框提示的都是中文字体，也可以根据什么的方法把不经常使用的英文字体：在AutoCAD里面的字体是有中文与西文之分的，两者不能混淆，只有同时启用才能同时显示中文与英文，下面详细讲解：输入st，弹出字体设置对话框：推荐字体文件：1、双线字体风格：c.shx—8.49KB,支持150个字符，用于数字字体；FSDB.shx—2.2MB,支持7397个字符，用于汉字字体；2、单线字体风格：tssdeng.shx—18.6KB,支持362个字符，用于数字字体;Hztxt.shx—1.1MB,支持7027个字符，用于汉字字体；Hztxt.shx—1.1MB,支持7027个字符，用于汉字字体；输入方法：1、使用c.shx字体时特殊字符输入对照表（AutoCAD2008或更高版本才能支持上标、下标、及钢筋符号的输入）2、使用tssdeng.shx字体时特殊字符输入对照表（不限AutoCAD版本）备注：1、大多数字体都支持: %%c为“φ”,%%p为“±”,%%d为“ °”；2、很多特殊符号也可以到常用的输入法的自带小键盘内找到的。

1 设置绘图环境
4．显示全部作图区域 在【标准】工具栏上的窗口缩放按钮 上按住鼠标 左键，单击下拉列表中的全部缩放命令按钮 ，显示全 部作图区域。 5．修改标题栏中的文本 1）在标题栏上双击鼠标左键，弹出【增强属性编辑 器】对话框。 2）在【增强属性编辑器】的【属性】选项卡下的列 表框中顺序单击各属性，在下面的【值】文本框中依次输 入相应的文本。 3）单击【确定】按钮，标题栏文本编辑完成后如图 9-2示。
建筑立面图绘制过程和方法
内容
1 设置绘图环境
2 绘制辅助线 3 绘制底层和标准层立面 4 绘制阁楼立面 5 立面标注 6 打印输出
1 设置绘图环境
立楼 面立 图面本 的图章 绘为将 制例以 过，图 程详 及细所 方讲示 法述的 。建住 筑宅
9-1
图9-1 建筑立面图
1 设置绘图环境
1．使用样板创建新图形文件 单击【标准】工具栏中的新建命令按钮 ，弹出【创建新 图形】对话框。单击使用样板命令按钮 ，从【选择对象】列 表框中选择第七章建立的样板文件“A3建筑图模板.dwt”，单 击【确定】按钮，进入AutoCAD 2006绘图界面。 2．设置绘图区域 单击下拉菜单栏中的【格式】|【图形界限】命令，设置 左下角坐标为0,0，指定右上角坐标为42000,29700。 3．放大图框线和标题栏 单击【修改】工具栏中的缩放命令按钮 ，选择图框线和 标题栏，指定0,0点为基点，指定比例因子为100。
图9-7 绘制好的底层最左侧的窗
下一页
上一页
返回主页
3 绘制底层和标准层立面
3．用和以上相同的方法， 绘制出中间的小窗，中间小窗 的尺寸如图9-8所示，绘制完 成后如图9-9所示。具体步骤 就不再赘述了。
图9-8 中间小窗的尺寸

绘图辅助工具的设置
在绘制图形的过程中，为了帮助用户更准确、方便地绘图，尽量提高 绘图精度，AutoCAD为用户提供了一些绘图辅助工具，用户可以根据需要随 时打开或关闭这些工具。
栅格
用户在屏幕绘图区域内看见类似于坐标纸一样的可见点阵，这种点阵称 之为栅格。 启用“栅格”命令常用两种方法： （1）单击状态栏中的“栅格”按钮 （2）按键盘上的F7键。 用右键单击状态栏“栅格”按钮选择“设置”选项或打开“草图设置” 对话框，可以设置栅格点间距，并控制它的开、关状态。
捕捉
捕捉点在屏幕上是不可见的点，若打开捕捉时，用户在屏幕上移动鼠标，十 字交点就位于被锁定的捕捉点上。在AutoCAD中，有栅格捕捉和极轴捕捉两种 样式。 启用“捕捉”命令常用两种方法。 （1）单击状态栏中的“捕捉”按钮； （2）按键盘上的F9键。 用右键单击状态栏“捕捉”按钮选择 “设置”选项或打开“草图设置”对话框， 可以设置捕捉间距，并控制它的开、关状态。 正交模式 用户在绘图过程中，为了使图线能水 平和垂直方向绘制，AutoCAD AutoCAD特别设置了正 AutoCAD 交模式。启用“正交”命令常用以下两种 方法。 （1）单击状态栏中的“正交”按钮 （2）按键盘上的F8键。 启用“正交”命令后，就意味着用户只能 画水平和垂直两个方向的直线。
图层的设置
AutoCAD中的一个图层相当于一张透明的纸，不同的图形对象就绘制在 AutoCAD 不同的图层上，将这些透明纸叠加起来，就得到最终的图形。在工程图中， 图样往往包括粗实线、细实线、虚线、中心线等线型，如果通过图层来对这 些信息进行分类，这样就可以很好地组织和管理不同类型的图形信息。 1、创建新图层 在使用“图层”功能时，首先要创建图层，然后再进行应用。在同一 工程图样中，用户可以建立多个图层。

图2-11 设置图形单位
新建各项设置后，［确定］。
至此，符合一般用途的标准绘图 模板已被设置，并以my A1的文 件名保存在硬盘中。同理，my A2、my A0标准绘图模板可由 相同的方法设置，需要时可随时 调用。如某图完成后，计划以 A1幅面打印，建议使用my A1， 其它类推。
对于学生在学习阶段的制图作业，建议采用图2所 示的标题栏，不设会签栏。
第7页/共43页
2.1 制图的基本规定
图2 标题栏一般规格
第8页/共43页
2.1 制图的基本规定
2.1.2 图 线：线宽与线型
任何工程图样都是采用不同的线型与线宽的图线绘制 而成的。建筑工程制图中的各类图线的线型、线宽、用途 如表2所示。
【下拉菜单】：格式➜图层
【命令】：layer
第23页/共43页
3.2 图层
【操作提示】： ☞线形：点击线型，可以选择不同的线型。线型需从线型 库中加载后，再选择。 ☞开关：开关某个图层。 ☞锁 定：锁住某个图层，则该图层上的图形不能被修改。 ☞打印：选择不打印，则某个图层不被打印。 【说明】： （1）图层的名称一般可根据线型的内容或用途命名。 （2）线宽与打印图纸的大小有关，按有关绘图标准选取。 （3）绘图时应严格根据图纸的要求选择相应的图层及线 形，不应混用。
第4页/共43页
2.1 制图的基本规定
表1.1 幅面及图框尺寸
第5页/共43页
2.1 制图的基本规定
图1 图框的格式
第6页/共43页
2.1 制图的基本规定
GB/T 50001－2001对图纸标题栏（简称图标）和 会签栏的尺寸、格式和内容都有规定。会签栏是指工程 建设图纸上由会签人员填写所代表的有关专业、姓名、 日期等的一个表格。不需要会签的图纸，可不设会签栏。
