电力管道施工方案一、电力管道及电井施工方案1、围挡施工根据施工现场情况，做好围挡，保证施工安全。

2、开挖基坑和沟槽开挖采用人机混合，原有管道处、过街处人工开挖，挖机挖槽应确保槽底土壤结构不被扰动或破坏。

沟槽开挖采用1M3挖机挖掘，按1：0.25放坡，挖机开挖前，向司机详细交底，交底内容包括挖槽断面，施工技术、安全要求等，并应指定专人与司机配合，其配合人员及时检测槽底高程和宽度，防止超挖，且井、沟槽底都应夯实，并考虑设置排水沟，及时排除渗、降水。

3、地下管线调查与保护措施1、施工前请管线产权单位到现场交待管线位置，根据管线产权单位交待的管线位置，安排挖探坑以确定管线的具体走向、高程与位置。

结合探坑揭露的管线走向、高程，与产权单位配合共同做出标志、制定措施以保护施工期间管线安全。

（1）进场后立即着手重新进行各种管线调查，做到清楚明了。

（2）尽快与各种管线业主单位联络，制定确保管线安全的施工保护方案（3）施工前完成各项报批手续。

（4）将各种管线情况的书面形式向施工操作人员交底，签定协议使管线保护责任落实到施工操作人员，确保保护措施执行到位。

（5）重要管线、重点部位专人盯防旁站，确保万无一失。

（6）明确的管线位置上标识黄色小旗，禁止机械挖土施工。

施工中如遇局部地基问题，应及时通知设计方并会同有关人员现场共同协商处理意见，在未得到设计方认可之前，不得擅自处理。

2、保护措施1）、现状地下管线调查分析首先在工程施工前，加强对施工区域管线的调查工作，将工作做在前面，防患于未然。

（1）从技术上引起重视：项目部技术负责人在制定施工组织设计方案时，首先从现状管线保护角度考虑方案的可操作性和安全性，从方案上保证管线无事。

（2）从施工过程引起重视：在施工前，首先根据管线施工平面图，摸清各管线的管位和走向，对明确的管线按20m距离打一样洞，确认其埋深和走向，在管线转角处，须找到转角位置，明确角度变化后管线的走向。

并插小木牌，小木牌标明管线名称、走向、埋深等。

IOkv电力通道工程设计说明一、工程概况1 .本工程为韦家碾二路道路及市政管线工程电力通道工程施工图设计，电压等级为IOkV02 .本工程道路红线宽度16m,电力通道单侧布置，位于道路西侧人行道内，距离道路中心7.3m。

人行道采用预制U型槽［宽1O米X深1.2米］,过街采用4x4排16孔。

150CPVC 电力排管+2孔。

100通信管：当遇障碍物高程受限时局部采用2x8排16孔。

150CPVC电力排管+2孔OK）O通信管：用户支管采用2x3排6孔。

150CPVC电力排管。

约每IoOm~150m 预留一处用户支管，临时检查井预留位置详见平面图。

3 .根据管探资料，韦家璐三路路口处现状12孔电力排管覆土不足，需进行加强处理；路口处车行道下现状3孔电力排管、800x800电力浅沟及其检查井拆除后，原位新建12孔电力排管。

4 .管线设计桩号与道路中线桩号一致，局部段落按坐标控制井位。

5 .初步设计审查意见及回第：1）《给水排水工程结构设计规范》（GB50069-2002）有误。

回复：执行专家意见，已修改。

2）设计依据中补充新实施的相关全文强制标准。

回豆：执行专家意见，已补充。

3）按照《工程结构通用规范》GB55∞1-2023,“设计使用年限”改为“设计工作年限"I1回复：执行专家意见，已修改。

4）预制U型槽电力通道置于杂填土层上，建议采取适当的地基处理。

回豆：执行专家意见，道路工程已对所有杂填土进行换填处理，换填后满足地基承载力要求。

5）核实场地细砂层的抗液化性能。

回复：执行专家意见，根据地勘报告，场地属Q3地层分布的细砂，可不考虑其液化性。

二、设计依据1）《电力工程电缆设计标准》GB50217-2018：2）《城市电力规划规范》GB50293-2014；3）《城市工程管线综合规划规范》GB5O289-2OI6；4）《城市电力电缆线路设计技术规定》D1/T5221-2016；5）《电气装置安装工程电缆线路施工及验收标准》GB50168-2018；6）《混凝土结构设计规范》GB50010-2010（2015版）：7）《工程建设标准强制性条文》（城市建设部份）（2013版）；8）《工程结构通用规范》GB55∞1-2O2h9）《建筑与市政工程抗震通用规范》GB55002-2023：10）《建筑与市政地基基础通用规范》GB55003.2023：11）《混凝土结构通用规范》GB55008-2023；12）《建筑机电工程抗震设计规范》GB50981-2014；13）《建筑抗震设计规范》GB50011-2010（2016年版）；14）《通信管道与通道工程设计标准》GB50373-2019；15）四川省（区域性）地方标准《球墨铸铁可调试防沉降检查井盖》DB510I00/T203-2016；注：未尽事宜参照国家现行相关规范、规程执行。

10K V电力通道工程施工图设计说明1、概述1.1 项目名称项目名称：成都金融创新中心项目--3#路配套道路工程1.2 项目位置项目位置：四川成都市东部新区三岔街道1.3 项目业主项目业主：成都东部集团有限公司1.4 工程概况1.4.1 工程范围及规模本项目成都金融创新中心项目--3#路配套道路工程位于四川成都市东部新区三岔街道。

设计3#路路线呈南-北方向前进，道路起点接在建汇流南路，终点接已建公园大道。

设计路线全长341.826m，设计速度20km/h，城市支路，规划红线宽度宽12m，路基实施范围宽度15m，一块板双向两车道。

1.4.2 主要工程内容本次设计道路内容共一册，主要工程内容包括第一册：道路、交安、排水、给水、照明、电力通道工程。

本文件为第一册第一篇道路工程，道路工程设计内容为道路的平、纵、横及路基、路面结构及市政道路附属设施等设计。

1.4.3 文件组成及编制办法本次施工图设计按《市政公用工程设计文件编制深度规定》（2013年版）进行编制。

本项目文件共一册，按专业分篇章出图。

第一篇道路工程第二篇交安工程第三篇排水工程第四篇给水工程第五篇照明工程第六篇10KV电力通道工程本文件为第六篇10KV电力通道工程。

工程地理位置示意图2、设计原则1、10KV电力通道纵坡尽量与道路一致，以减小埋深，节约投资。

2、新建10KV电力通道应与周边现状电力通道做到有效衔接。

3、10KV电力通道尽量布置在人行道、非机动车道及绿化带内，尽量避免布置在机动车道下。

3、设计依据及规范及规程3.1 设计依据◆本项目设计合同；◆《重大建设项目推进工造第11次调度会会议纪要》2021年5月10日；◆《成都天府国际空港新城分区规划（2016-2035）》；◆金融创新中心景观及道路工程用地范围图——成都东部新区公园城市建设局；◆汇流南路、公园大道设计资料；◆本项目实测地形图；◆《成都金融创新中心配套道路（3#路）项目岩土工程勘察报告(详细勘察)》——四川省地质工程勘察院集团有限公司（2020年4月）；◆《成都金融创新中心项目配套道路（3号路）》初步设计评审会备忘录——成都东部新区公共服务局（2021年6月23日）；◆业主提供的其他有关本工程的基础数据、资料及各来往文件等；◆业主提出的相关设计要求。

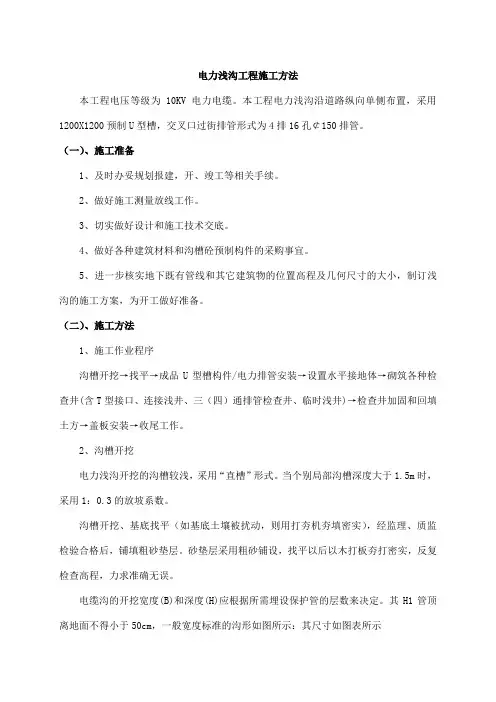

电力浅沟工程施工方法本工程电压等级为10KV电力电缆。

本工程电力浅沟沿道路纵向单侧布置，采用1200X1200预制U型槽，交叉口过街排管形式为4排16孔￠150排管。

（一）、施工准备1、及时办妥规划报建，开、竣工等相关手续。

2、做好施工测量放线工作。

3、切实做好设计和施工技术交底。

4、做好各种建筑材料和沟槽砼预制构件的采购事宜。

5、进一步核实地下既有管线和其它建筑物的位置高程及几何尺寸的大小，制订浅沟的施工方案，为开工做好准备。

（二）、施工方法1、施工作业程序沟槽开挖→找平→成品U型槽构件/电力排管安装→设置水平接地体→砌筑各种检查井(含T型接口、连接浅井、三（四）通排管检查井、临时浅井)→检查井加固和回填土方→盖板安装→收尾工作。

2、沟槽开挖电力浅沟开挖的沟槽较浅，采用“直槽”形式。

当个别局部沟槽深度大于1.5m时，采用1：0.3的放坡系数。

沟槽开挖、基底找平（如基底土壤被扰动，则用打夯机夯填密实），经监理、质监检验合格后，铺填粗砂垫层。

砂垫层采用粗砂铺设，找平以后以木打板夯打密实，反复检查高程，力求准确无误。

电缆沟的开挖宽度(B)和深度(H)应根据所需埋设保护管的层数来决定。

其H1管顶离地面不得小于50cm，一般宽度标准的沟形如图所示：其尺寸如图表所示电缆沟的尺寸表3、钢筋砼U型构件安置（1.2m*1.0m）成品钢筋砼U型槽表面应平整，线型直顺，无凹凸、缺边掉角、裂缝、孔洞，预埋钢板位置正确。

开挖沟槽内无泥土，砖石等杂物。

用5T起重吊车起吊安装预制钢筋砼U 型浅沟构件。

安装U型槽时，注意浅沟中线，做到准确无误。

安装应平稳，顺直、接口平直，缝宽均匀。

采用连砂石填充砼U型浅沟底的排水孔。

电力电缆沟采用钢筋混凝土盖板，每块宽0.5m，每隔15m 以及连接井、转角和电缆沟T型口处设置四块可揭盖板(加金属边框型)，电缆沟活动盖板上做上“电力”标志，固定盖板接缝处用1: 2.5 水泥砂浆堵抹严密。

4、电力电缆排管施工电力浅沟穿过道口或机动车道，为满足承载要求，则将U型沟槽改为电力排管结构。
