电力管沟工程施工技术交底记录

电力施工安全交底记录一、背景和目的电力施工是一项高风险的工作，对施工人员的安全和健康提出了严格的要求。

为了确保电力施工的安全和顺利进行，特进行安全交底。

本次安全交底的目的是确保施工人员了解各项安全措施和操作规程，遵守安全操作规范，减少事故和伤亡的发生。

二、参与人员本次安全交底的参与人员包括施工班组长和施工人员。

三、交底内容1.施工现场安全管理施工现场应根据施工特点和安全要求进行合理布置，并设置明显的警示标志。

施工人员要严格遵守现场安全管理规定，佩戴相应的个人防护装备，做好施工现场的物品摆放、登高作业、室内操作等相关安全工作。

2.电力设备操作规程施工人员需具备相应的电力设备操作资质，并了解相关设备的操作规程。

在操作过程中，要严格按照操作规程进行，不得擅自更改电力设备的工作状态或使用不合适的工具进行操作。

3.电力安全防护措施施工人员要了解电力设备的工作原理和危险性，实施相应的安全防护措施。

包括但不限于对电器设备进行绝缘检查、使用可靠的接地装置等。

4.施工人员个人安全施工人员在工作过程中要注意个人安全，遵守安全操作规程，不得擅自转换电源、触摸高压设备等行为。

在施工过程中，如发现电气设备故障、漏电等情况，应立即报告负责人并采取相应的整改措施。

5.施工现场应急措施施工人员要学习掌握施工现场的应急措施，包括火灾、电击等紧急情况的处理方法，熟悉施工现场的紧急疏散路线和安全设施。

在发生事故或紧急情况时，要迅速采取适当的应急措施，并及时报告上级领导。

四、安全教育和培训1.安全教育安全教育包括对施工人员进行电力安全知识和操作规程的宣讲，强调电力施工的高风险性和安全注意事项。

通过教育，使施工人员认识到电力施工的重要性和安全性。

2.培训施工人员需接受电力设备操作和应急处理的培训。

培训内容包括电力设备的使用方法和操作规程，以及事故应急处理的方法和技巧。

培训结束后，施工人员需进行考核，并取得相关的合格证书。

五、签字确认本次安全交底记录由施工班组长进行宣读，并对施工人员进行安全知识的问答。

电力管沟工程技术交底背景介绍电力管沟是为了方便电缆的敷设，保护电缆并提高电气连接质量而建造的。

它的建设需要配合使用大量的设备，比如挖机、压实机等，还有对电缆的敷设方式和技术要求等等。

其中，技术交底是电力管沟建设的前期准备和必要步骤之一。

技术交底的定义和意义技术交底是指在开始某项工程之前，施工方对工程质量和安全生产等各项技术问题进行梳理和讲解，以达到明确各项工作的要求、明确责任和义务、达成共识、协调合作、提高工程质量和安全生产等目的。

在电力管沟建设中，技术交底的作用主要有以下几个方面：1.明确施工方案：详细阐述施工所需的时间、人力、材料等方面的资源，确定施工流程、施工标准、质量要求等，并对施工方案有具体明确的时间节点。

2.强化安全生产责任：明确责任和义务，划分工作防止冲突与责任，形成对安全生产的高度重视和责任心，确保所有施工人员都能够在安全环境下进行工作。

3.解决技术疑问：，解决各方面的技术难题，以免在施工中出现错误和失误。

4.提高工程质量：在施工过程中，方便监理及相关部门实时了解施工进展情况，监察施工流程及质量控制，提高工程的质量和竣工验收合格率。

技术交底的内容电力管沟建设的技术交底主要涉及以下几个方面：施工方式在施工前需要对电力管沟建设的方式进行全面讲解。

建议在施工前制定详细施工方案，并根据现场情况及时调整计划。

施工要求对于施工要求的内容，建议要讲解的内容包括：电缆敷设要求、埋深要求、填土要求、回填顺序、接地要求等方面，并重点讲解其必要性和安全性。

安全生产施工安全生产和施工质量的关系密不可分。

因此，对于电力管沟的安全生产，应做到有理论讲解，有安全规范，确保施工人员的安全和施工的顺利进行。

这里特别提醒，施工人员需戴好安全帽和安全鞋等防护设备。

现场勘查施工前，一定要进行现场勘查。

在现场勘查时需对实际情况进行细致记录，并对实际情况进行比对。

同时，需要特别注意现场的环境，如土壤条件、地形、气候、环保要求等。

工程技术交底记录-单位工程名称×××煤层气输气管道施工工程四标段交底时间施工单位交底部位桩A080→A104工序名称管沟开挖、管道下沟、管沟回填交底提要：管沟开挖、管道下沟、管沟回填要求交底内容：1、管沟开挖1.1管沟开挖时，应将挖出的土石方堆放到焊接施工对面一侧，堆土距沟边不小于1.0m。

1.2深度在5m以内时，沟底宽度应按B（m）＝0.5＋K确定。

沟底加宽裕量（m）条件因素沟上焊接沟下手工电弧焊接沟下半自动焊接处管沟沟下焊接弯头、弯管及碰口处管沟土质管沟岩石爆破管沟弯头、冷弯管处管沟土质管沟岩石爆破管沟沟中有水沟中无水沟中有水沟中无水K 值沟深3m内0.7 0.5 0.9 1.5 1.0 0.8 0.9 1.6 2.0沟深3～5m0.9 0.7 1.1 1.5 1.2 1.0 1.1 1.6 2.0土壤类别最陡边坡坡度坡顶无载荷坡顶有静载荷坡顶有动载荷中密的沙土1：1.00 1：1.25 1：1.5中密的碎石类土（填充物为沙土）1：0.75 1：1.00 1：1.25硬塑的粉土1：0.67 1：0.75 1：1.00中密的碎石类土（填充物为粘性土）1：0.5 1：0.67 1：0.75硬塑的粉质粘土、粘土1：0.33 1：0.50 1：0.67老黄土1：0.10 1：0.25 1：0.33软土（经井点降水）1：1.00 －－硬质岩1：0 1：0 1：0深度在5m以内管沟最陡边坡坡度1.3深度在5m以内（不加支撑）的一般地段，管沟开挖的坡比按上表确定。

1.4深度超过5m的管沟边坡可根据实际情况，采取边坡适当放缓，加支撑或采取阶梯式开挖措施。

管沟宽度应根据工程地质情况酌情处理。

1.5管沟中心线、沟底标高、沟底宽度、变坡点位移的允许偏差应符合下表规定。

项目允许偏差（mm）管沟中心线偏移＜100沟底标高＋50～－50沟底宽度±10变坡点位移＜1001.6直线段管沟应顺直；曲线段管沟应圆滑过渡，并应保证设计要求的曲率半径。

施工技术交底记录施管表12工程名称咸阳市上林北路跨咸铜铁路高架桥工程施工单位中铁二十局公司第六工程有限公司分部工程分项工程交底部门交底日期年月日交底人交底内容：一、施工工序施工准备→放线定位→进行基坑开挖→ 3:7 灰土垫层施工→底板施工→墙身施工→盖板预制吊装→三通井、转角井、人孔井浇筑→聚氨酯防水办理→墙身两侧回填二、施工准备2.1 依照设计进行基底办理；平展场所，准备钢筋加工场所、模板加工。

2.2 精确放样基坑开挖的地址、尺寸，测量高程及管沟两侧原地面标高，确定基坑开挖范围。

三、沟槽土方开挖3.1 沟槽施工采用梯形断面开挖，并按进行放坡开挖，以机械为主，人工配合。

在开挖时严格控制沟底设计标高，机械开挖应保留10cm 用人工清底，省得机械作业超挖扰动沟槽底原状土。

3.2 开挖时做好基坑排水工作，施工前和施工过程中考虑雨水的除去，保证混凝土底板在无水环境下施工。

基坑开挖期间，基坑周边不堆放弃土和建筑资料，做到文明施工。

开挖基坑时，如遇到不良土壤应合适加大放坡，保证槽底作业面。

3.3 采用机械开挖时，在距离槽底设计标高时换用人工开挖，并采用人工平展沟槽底。

沟槽底高程的同意偏差：开挖土方时应为0～-30mm；槽低中线允许偏位为 50mm。

在建筑物、构造物周边开挖沟槽时，采用支撑支护等有效防范措施。

3.6 由于现场作业面较小，在开挖沟槽过程中挖出土方做到随挖随运，且预留回填的土方。

四、三通井、转角井、人孔井的施工技术措施① 工艺流程垫层浇筑→井底及模板钢筋制安装→浇筑井底砼→井壁钢筋及模板制安装→浇筑井壁砼→井顶钢筋及模板制安装→浇筑井顶砼→井内构件安装② 垫层浇筑达成后，应进行底板钢筋的绑扎，底板钢筋的配制应在垫层浇筑前达成并分类堆放，钢筋绑扎前先在垫层面上放样，弹出池壁墙的轴线。

绑扎时，严格按设计要求绑扎，先基层后上层，钢筋接头采用焊接接头，再安装好池壁墙的基础插筋。

在安装绑扎钢筋的同时，也应安装好相应的预埋件，钢筋保护层应严格控制。

电力管沟施工技术交底1.工程概况本工程电力管沟为新建工程，现状无电力管沟设施。

位于项目60米规划线以外的绿化范围内，采用隐蔽式 24 线电缆沟，电缆沟断面形式为1.91m(净宽)*1.37m(净深),砖砌结构，双侧支架，壁厚240mm，C15 素混凝土垫层，M10 水泥砂浆砌筑MU10 砖砌侧墙，C25电力管沟压顶混凝土，C35 钢筋混凝土盖板。

2.工作内容和工作量电力管沟工程自规划七路至顺达路约2.6km,左、右幅约5.2km长，电力管沟每隔 200 米左右设一处横过路管，由于道路桩号 K0+000～K0+100、K0+300～ K0+910、K1+120～K1+320、K1+440～K1+710、K2+530～K3+190、K3+340～K4+010、K4+280～K4+530 与 K4+750～K4+834 路面改造，过路管采用 6 根Ф160 MPP 电力管，分 1 层放置，每层 6 根，在车行道下设 C25 混凝土保护。

其余路段，采用 6 根Ф160MPP 电力拖拉管方式实施。

电缆沟过交叉路口处为Ф160MPP 电力管（阻燃型，管材环刚度要求为：不小于 25KN/㎡，壁厚为 10mm）敷设，具体敷设方式为：采用 4 层放置，每层 6 根。

电缆排管在车行道下设 C25 混凝土保护埋深 1.0 米。

电缆直埋排管在人行道下敷设，埋深 0.7 米。

道路直线段每隔 50 米设置工作井，交叉路口和横过道路排管处设三通井或四通井。

电缆沟内采用复合型支架，沿电缆沟两侧交错放置，支架纵向间距 0.8 米，层间距为 0.23 米，电缆沟通道间距 0.7 米。

电缆沟沟底纵向排水坡度不小于 0.5%，电力沟每隔25 米设Ф300 集水口一个，内填沙。

电缆沟在纵向每 25m 设置一道变形缝，变形缝的宽度、构成及材料应符合《给水排水工程混凝土构筑物伸缩缝设计规程》（CECS 117:2000）的要求。

电缆走廊在人行道上每隔 10m 处设置电缆标志牌。

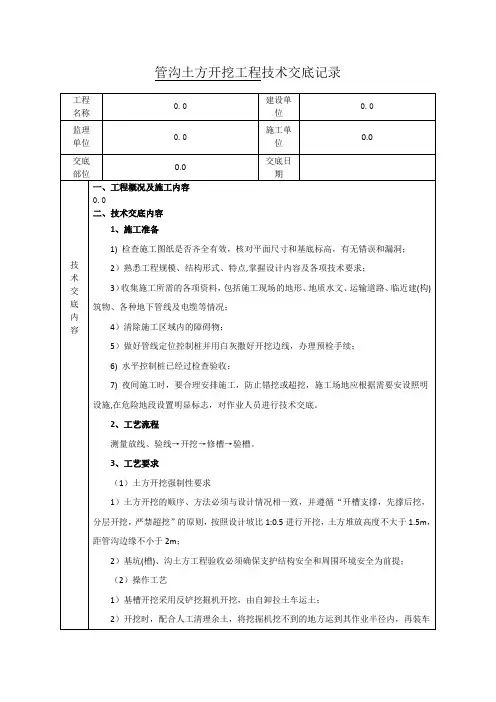

管线沟槽开挖技术交底记录大全
安全措施
- 开挖前，应当清理边坡上危险物品，固定陡坡、松土斜坡及松散物。

- 在进場过程中，证明现场标准和太阳能路灯等设施的正确性和完整性，确保路面坚实、稳定，而且天气条件不会影响施工。

- 区分好危险和安全区域，并设置好路标和提醒标志。

- 在开挖施工过程中，必须严格遵守安全规范，不得随意变更开挖方案和方法，确保現場安全。

- 后期工程完工，应当把落石袋清理干净，恢复原貌，并进行确实的验收。

现场操作规范
- 在开挖过程中，先按照标准进行标记，工人需严格按照操作规范进行开挖。

- 在沟槽开挖时，首先进行管道的挖掘，管道底部需用木板垫平，避免破坏管道。

接著逐步挖到管道两旁，控制斜坡坡度不得超过1：1，开挖深度必须按设计要求开挖。

- 在沟槽开挖过程中，需清理企业和人员遗留物品及其它建筑
物中的废墟，务必避免对正常生产和人员产生影响。

- 在挖土方面，需严格从顶部往下挖，以防止危险情况的发生。

施工注意事项
- 在施工过程中，保持好工具的完整性和干净。

- 执行现场操作时，必须保障工程的完整性，确定好质量标准
和验收标准，保证施工的质量和验收的合格。

- 工程维护好后，项目经理必须及时介入施工，留下合格的施
工质量且在现场进行清理整理，确保现场保持完好，而且未遗留任
何隐患。

以上是管线沟槽开挖技术交底记录大全及注意事项。

管沟作业安全技术交底一、引言管沟作业是指在建筑、市政等工程施工过程中，为了敷设管道、电缆等需要进行开挖和挖沟的工作。

由于管沟作业存在一定的风险和危险性，因此要保证施工过程中的安全，必须进行安全技术交底，明确施工人员的安全责任和注意事项。

本文档旨在向施工人员介绍管沟作业的安全技术要点，以帮助他们在施工过程中正确掌握各项安全措施，保障施工安全。

二、施工前准备1. 了解工程范围和要求在进行管沟作业前，施工人员应仔细阅读相关施工图纸和技术要求，了解工程的范围和要求，明确施工目标。

2. 制定管沟施工方案根据工程要求和实际情况，制定管沟施工方案。

方案中应包括开挖施工、支护和安全措施等内容，并经过专业人员的审核确认。

3. 安排施工人员和分工根据施工方案和工期要求，合理安排施工人员和分工。

确保每个施工环节都有专人负责，并明确安全交底的责任人。

4. 配备必要的工具和设备根据施工方案的要求，准备好所需的工具和设备。

包括挖掘机、排水泵、各种施工工具等，确保施工过程中工具和设备的完好性。

5. 做好现场防护措施在施工现场设置明显的警示标志，划定施工区域，并采取有效措施保障周边交通和行人的安全。

三、施工过程中的安全注意事项1. 操作前的安全检查操作人员在进行任何施工操作前，都需要进行安全检查。

包括检查工具和设备的状况，检查施工区域是否存在隐患等。

2. 安全用具的佩戴在进行管沟作业时，必须佩戴好安全帽、安全鞋、防护手套等安全用具。

确保自身安全。

3. 挖掘前的探测与标定在进行挖掘前，应先通过地质勘测等方式对土层进行探测，了解地下管线和设施的情况。

并用标杆将管沟的位置和深度标定出来。

4. 开挖施工时的支护措施在进行管沟开挖施工时，必须根据土壤的稳定性和施工深度，采取相应的支护措施，确保挖掘面的稳定性和安全性。

5. 施工现场的通风排气在进行管沟作业时，可能会产生有害气体，特别是在有机物较多的情况下。

因此，必须保证施工现场的通风良好，及时排除有害气体。

综合管沟施工技术交底记录日期：xxxx年xx月xx日地点：施工现场一、施工单位信息施工单位名称：项目名称：职务：施工班组人数：职务：二、工程概况本次施工的综合管沟工程位于xxxx地区，总长度为xxxx米，包括xxx直径的给水管、xxx直径的排水管和xxx直径的电力电缆等。

施工过程中需要注意的要点有xxx。

三、施工方案为了确保施工的安全和顺利进行，我们拟定了以下施工方案：1.施工工艺流程：详细描述了施工的步骤和流程，包括开挖、回填、管道安装、接缝处理、管道保护等。

2.施工机械设备：列出了所需的施工机械设备清单，包括挖掘机、起重机、压力机等，并说明其标准和规范要求。

3.施工安全防护措施：列出了施工过程中需要采取的安全措施，例如挖掘部位要进行临时围护，施工人员要佩戴安全帽、安全鞋等。

4.施工质量要求：详细说明了施工过程中要注意的质量要求，例如管道的安装要求、接口的密封要求等。

5.施工班组分工：明确了施工班组的任务分工，每个成员的职责和工作内容。

四、安全交底在施工过程中，安全是我们的首要任务。

以下事项需要对施工人员进行详细交底：1.施工安全责任制：明确了施工人员的安全责任，包括违章行为的处理和安全事故的报告流程等。

2.施工现场安全要点：重点交底施工现场的安全要点，例如施工区域的划分、警示标识的设置等。

3.作业人员自身安全：阐述了作业人员自身的安全注意事项，包括着装要求、操作规范等。

4.设备安全操作：对施工机械设备的安全操作进行了详细的交底，包括操作手册的阅读、设备的检查和维护等。

五、工艺交底1.开挖施工工艺：详细介绍了开挖施工的工艺方法，包括土方开挖、安全警示标识的设置等。

2.管道安装工艺：明确了管道安装的标准和要求，包括管道的布局、管道的连接等。

3.管道接头处理工艺：介绍了管道接头处理的方法，包括焊接、密封等。

4.填筑回填工艺：阐述了填筑回填的工艺流程和方法，包括土方回填、振实等。

六、质量交底为了保证施工的质量达到设计要求，需要对施工人员进行质量交底：1.管道安装质量要求：明确了管道安装过程中的质量要求，包括管道的直线度、接缝的密封等。

材一端卷至固定处粘贴，这端粘贴完毕后，再将预放的卷材另一端卷回至已粘贴好的位置, 连续铺贴直至整幅完成。

7.铺贴方法：将聚氨酯胶用毛刷涂到基层（找平层）和卷材对应的表面厚约 1.0mm然后粘贴
卷材，同时在卷材上表面用刮板将粘贴接面排气压实，排出多余部分粘接胶。

8.接缝涂胶部位要求基层干净、干燥。

接缝不允许有露底、打皱、翘曲、起空现象。

用聚氨酯胶接缝时应在粘接胶固化后进行，具体操作方法：翻起上层卷材，将胶涂在下层卷材上，涂胶应连续均匀，厚度在1.0mm左右，涂胶后粘合压实。

翻起时应防止防水卷材与基层剥离。

三、质量标准
1.主控项目：
1）所用丙纶布防水卷材的技术性能，必须符合设计要求和有关标准的规定，每批产品应附有出厂证明及防水材料质量认证书，复试合格经报验同意后方可使用，否则不准使用。

2）防水层及其细部等做法，必须符合设计要求和施工规范的规定，并不得有渗漏水现象。

技术交底记录
四、电缆井、人孔井
1、根据井的尺寸，在砼基础上定出中心，量出内径。

人行道下电缆井和人行道下弱电井采用MU10烧结普通砖和M5水泥砂浆砌筑，用砖沿四周铺砌，铺砌时要做到上下两砖错缝，砖与砖之间砂浆饱满，井壁砂浆抹面压光，并严格按施工图施工。

方井的长宽，圆井的直径允许偏差±10cm。

车行道下弱电井采用钢筋混凝土现浇。

2、井内壁四周采用1:1水泥砂浆抹面。

墙电井采用-50×5镀锌扁铁接地极在浇垫层前环绕井圈一周，在井底需做集水坑采用150PVC管就近接入雨水井内，不允许接入污水管。

3、强电井盖板采用预制，弱电入孔井采用C30钢筋混凝土现浇。

采用C30钢筋混凝土预制，盖板四周用5cm宽2mm厚角钢包边，每块盖板需留吊装φ40孔4个，透气φ33.5孔4个，具体操作时切实注意预制盖板养护期，做到不到养护期不使用的原则，以保证预制件的质量达到设计要求的强度。

井座采用C30钢筋混凝土现浇。

4、盖板安装时必须完整无损，安装平衡，位置正确，井盖的高程与路面一致。

五、电缆敷设施工方案
1、工艺流程
选择导线→穿带线→扫管→放线及断线→导线与带线的绑扎→带护口→穿线→导线接头→接
头包扎→检查绝缘摇测
2、操作工艺
1、选择导线：（1）应根据设计图要求选择导线。
