兆欧表的使用

兆欧表使用方法兆欧表是一种用于测量电阻值的仪器，广泛应用于电力、通信、电子、电工等领域。

它是一种非常重要的测试工具，正确的使用方法能够确保测试结果的准确性，提高工作效率。

下面将介绍兆欧表的使用方法。

1. 准备工作。

在使用兆欧表之前，首先需要对仪器进行一些准备工作。

插入正确的电池或接入外部电源，确保仪器的电源正常。

检查测试引线是否良好，没有损坏或破损。

确认测试环境没有明显的电磁干扰和温度变化，以免影响测试结果的准确性。

2. 连接测试电路。

将兆欧表的测试引线分别连接到待测电阻的两端，确保连接牢固。

在连接测试电路时，要注意避免引线短路或接触到其他金属物体，以免影响测试结果。

如果测试电路中存在电压，需要先将其放电后再进行测试，以确保安全。

3. 选择测量范围。

根据待测电阻的阻值范围，选择合适的测量范围。

一般来说，选择的测量范围应该略大于待测电阻的阻值，以确保测试结果的准确性。

如果选择的测量范围过小，可能导致仪器显示“超量程”或无法正常测量。

4. 进行测量。

当准备工作完成并连接测试电路后，可以开始进行测量。

打开兆欧表的电源，并等待仪器稳定后进行读数。

在读数时，要注意排除外界干扰，确保测试结果准确可靠。

如果需要连续测量多个电阻值，要及时更换测量范围，以保证测试的准确性。

5. 结束测量。

在完成测量后，首先要关闭兆欧表的电源，拔出测试引线，并进行仪器的清洁和保养。

将仪器放置在干燥通风的环境中，避免受潮或受损。

定期对仪器进行校准和维护，以确保测试结果的准确性和仪器的可靠性。

总结。

兆欧表是一种非常重要的测试仪器，正确的使用方法能够确保测试结果的准确性，提高工作效率。

在使用兆欧表时，要进行充分的准备工作，连接测试电路，选择合适的测量范围，进行准确可靠的测量，结束后进行仪器的清洁和保养。

只有严格按照正确的使用方法操作，才能保证兆欧表的测试结果准确可靠，为工作的顺利进行提供保障。

希望以上内容能够帮助您正确、高效地使用兆欧表，提高工作效率，保障测试结果的准确性。

兆欧表的使用方法(一)使用前的准备工作1、检查兆欧表是否能正常工作将兆欧表水平放置，空摇兆欧表手柄，指针应该指到。

o处，再慢慢摇动手柄，使L和E两接线桩输出线瞬时短接，指针应迅速指零。

注意在摇动手柄时不得让L和E短接时间过长，否则将损坏兆欧表。

，2、检查被测电气设备和电路，看是否已全部切断电源。

绝对不允许设备和线路带电时用兆欧表去测量。

3、测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，这样还可以减少测量误差，同时注意将被测试点擦拭干净。

(二)正确使用1、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。

2、接线必须正确无误，兆欧表有三个接线桩，“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。

保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。

在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“E”用单根导线接设备外壳；如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G”接线芯与外壳之间的绝缘层。

“L”、“E”、“G”与被测物的连接线必须用单根线，绝缘良好，不得绞合，表面不得与被测物体接触。

3、摇动手柄的转速要均匀，一般规定为120 转／分钟，允许有±20％的变化，最多不应超过±25％。

通常都要摇动一分钟后，待指针稳定下来再读数。

如被测电路中有电容时，先持续摇动一段时间，让兆欧表对电容充电，指针稳定后再读数，测完后先拆去接线，再停止摇动。

若测量中发现指针指零，应立即停止摇动手柄。

4、测量完毕，应对设备充分放电，否则容易引起触电事故。

5、禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。

只有在设备不带电又不可能受其他电源感应而带电的情况下才可测量。

6、兆欧表未停止转动以前，切勿用手去触及设备的测量部分或兆欧表接线桩。

兆欧表的使用方法及要求
1.测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min，指针应指向无穷大（∞），否则说明兆欧表有故障。

2.测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。

3.测量时必须正确接线。

兆欧表共有3个接线端（L、E、G）。

测量回路对地电阻时，L端与回路的裸露导体连接，E端连接接地线或金属外壳；测量回路的绝缘电阻时，回路的首端与尾端分别与L、E连接；测量电缆的绝缘电阻时，为防止电缆表面泄漏电流对测量精度产生影响，应将电缆的屏蔽层接至G端。

4.兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。

5.摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。

6.摇动兆欧表后，各接线柱之间不能短接，以免损坏。

伏顺德文。

兆欧表使用方法和应注意事项1、兆欧表使用方法①兆欧表放置平稳坚固，被测物表面擦洁净，以保证测量正确。

②正确接线：兆欧表有三个接线柱：线路(L)、接地(E)、屏蔽(G)。

依据不同测量对象，进行相应接线，如图1、图2所示。

测量线路对地绝缘电阻时，E端接地，L端接于被测线路上；测量电机或设备绝缘电阻时，E端接电机或设备外壳，L端接被测绕组的一端；测量电机或变压器绕组间绝缘电阻时先拆除绕组间的连接线，将E、L端分别接于被测的两相绕组上；测量电缆绝缘电阻时E 端接电缆外表皮（铅套）上，L端接线芯，G端接芯线最外层绝缘层上。

图1 电缆芯线间绝缘电阻测量③由慢到快摇动手柄，直到转速达120r/min左右，保持手柄的转速匀称、稳定，一般转动1min，待指针稳定后读数。

④测量完毕，待兆欧表停止转动和被测物接地放电后方能拆除连接导线。

图2 电缆芯线对地绝缘电阻测量2、兆欧表使用留意事项①正确地选择兆欧表并进行充分的检查。

②测量前，应切断被测设备的电源，并对被测设备进行充分的放电，保证被测设备不带电。

用兆欧表测试过的电气设备，也要充分放电，以确保平安。

③被测对象的表面应清洁、干燥，以减小测量误差。

④兆欧表与被测设备间的连接线应用单根绝缘导线分开连接，应使用专用测量线。

两根测试线不行缠绞在一起，也不行与被测设备或地面接触，以避开导线绝缘不良而引起误差。

⑤测量时，摇动手柄的速度由慢渐渐加快，并保持在120r/min左右的转速，测量1min左右，待读数稳定下来才是精确的结果。

假如被测设备短路，指针指零，应马上停止摇动手柄，以防表内线圈发热而损坏仪表。

⑥测量电解电容器的介质绝缘电阻时，应按电容器耐压的凹凸选用兆欧表，留意电容器的正极接“L”，负极接“E”，不行反接，否则会使电容器击穿。

⑦测量电感性或电容性设备时，例如大容量电动机、电力电容器、电力电缆等，除测前须放电，测量完毕后也应充分放电后再拆线。

测量时“L”线的处理应遵循“先摇后接，先撤后停”的原则。

兆欧表的使用方法和用途兆欧表是一种用于测量绝缘电阻的电子测试仪器，也被称为绝缘电阻表。

它广泛应用于电力、通信、石油、化工、冶金等行业，在工厂、矿山、电力设备维护中起着重要的作用。

兆欧表的基本原理是利用绝缘材料的电阻来测量绝缘的质量，从而判断设备或线路的安全性。

1.准备工作：将兆欧表放在平整的工作台上，检查并确认仪器无损坏或严重磕碰。

打开仪器盖，取出测试引线，并确保引线的插头与设备上的接口相匹配。

2.选择测量范围：根据被测设备的绝缘电阻范围，选择合适的测量量程。

通常兆欧表的测量范围从几兆欧姆到数千兆欧姆不等，一般情况下可从大到小选测，以免超过量程而损坏仪器。

3.连接测试引线：将仪器上的“正”和“负”测试引线分别连接到被测装置的正、负极。

确保引线和设备之间的接触良好，避免发生松动或接触不良导致测量误差。

4.开始测量：按下仪器上的“测量”按钮，仪器开始进行电阻测量。

一般来说，兆欧表会进行一个预热时间，以确保测量的准确性。

在测量过程中，仪器会显示实时的电阻数值，待测量稳定后即可读取结果。

5.关闭仪器：测量完成后，按下仪器上的“关机”按钮，将仪器关闭。

拔下测试引线，将其收好并放回盖子中。

关闭仪器盖，以保护仪器免受灰尘和损坏。

兆欧表的用途非常广泛，主要有以下几个方面：1.绝缘材料的质量检测：兆欧表可对电线、电缆、继电器、开关、绝缘片、绝缘罩等进行绝缘电阻的测量，以判断材料的绝缘质量，并排除潜在的故障隐患。

2.电力设备的预防性维护：通过定期测量变压器、发电机、开关板等设备的绝缘电阻，可以发现设备绝缘老化、渗漏现象，及时采取维修或更换措施，保证设备的安全运行，减少故障发生。

3.电力系统的安全评估：在电力系统接地电阻测试中，兆欧表也常被用于测量接地极与土壤之间的绝缘电阻，以评估电力系统中的接地状况，确保系统的正常运行和人身安全。

4.电线电缆的质量检验：生产和安装电线电缆时，兆欧表可用于对绝缘材料的质量进行测试，以保证产品符合相关标准，并减少质量问题和事故的发生。

兆欧表的使用方法步骤
兆欧表是一种用于测量电气绝缘材料电阻值的仪器，常用于电气设备的维修和保养工作中。

下面是兆欧表的使用方法步骤：
1. 准备工作：选择合适的测试电极和测试线，将兆欧表置于平稳的水平台面上，并接好电源线。

2. 连接测试电极：将测试电极插入被测物品内部，注意电极的长度应该足够长，以避免测试误差。

3. 连接测试线：将测试线的一端连接兆欧表的测试端子，另一端连接测试电极，注意连接应该牢固，避免出现松动情况。

4. 设置测试范围：根据被测物品的电阻值范围，选择合适的测试范围，避免过大或过小的测试范围导致测试结果不准确。

5. 开始测试：按下兆欧表的测试按钮，等待测试结果稳定后记录测试数值。

测试过程中需要保证被测物品的电气绝缘状态良好，避免外部干扰。

6. 完成测试：测试结束后，将测试电极和测试线拔出，关闭兆欧表的电源并进行清洁维护工作，以保证下次使用的准确性。

总之，兆欧表是一种非常重要的电气测试仪器，使用前需要仔细阅读使用说明书，按照步骤进行正确使用，才能确保测试结果的准确性和被测物品的安全性。

兆欧表的使用方法和注意事项一、兆欧表的定义兆欧表（megger）是一种用于测试电气绝缘质量的测量仪器。

它是一种特殊的欧姆表，通常用于测量电气设备的电气绝缘质量。

兆欧表能够测量高电阻值，一般用于测试绝缘物质的绝缘阻抗、电场强度等。

二、兆欧表的使用方法1、准备工作：将被测试的电气设备关机、拔插头，以确保设备处于断电的状态。

另外，应将测量电极与被测试电气设备的电极之间的接头保持洁净。

2、连接测量仪器：将兆欧表的两根测量线末端分别连接被测试设备的电极(默认红线为高电位，黑线为低电位)。

测试时必须慎重，不可徒手夹线头。

3、切换仪器档位：通过仪器上的旋钮，选择适当的测量范围。

在测试绝缘电阻时，需要选择最大的检定范围以获得最好的精度。

4、提供激励电压：启动兆欧表，通过自带电池或外接电源提供恰当的激励电压，并适当等待，确保仪器稳定了下来。

5、记录测量值：在仪器上读取测试结果，注意写下日志，稍后进行数据处理和解释。

三、兆欧表的注意事项1、测试绝缘电阻时需要选取最大的档位以获得最好的精度，一般来说需要选择高压档。

2、在测量绝缘电阻时，不同的测试条件会对测试结果产生影响。

所以测试时要注意被测试物体的温度、湿度等参数，以此来保证测试的准确性。

3、在测试时，应注意观察测试线夹头的压力，以保证测试的准确性。

4、在测试绝缘电阻时，需注意测试范围。

如果测试范围过小，将不能得到准确的测试结果。

如果测试范围过大，将会对测试精度产生影响，对仪器也会造成不必要的磨损。

5、在测试结束后，应将测试线夹头反转，以防止存储的剩余电荷造成的损坏和损害。

6、在存放兆欧表时，应避免震动和机械损坏。

7、在使用电源时，务必使用正确的电源电压和电频，以防止仪器损坏。

四、兆欧表的维护与保养1、仪器应经常被校准，以确保其准确性。

2、仪器应存放在干燥，避免阳光直射的地方，以保证仪器的质量。

3、仪器应保持干燥，避免受潮或沾水，去掉测量线的灰尘和污垢。

4、保持仪器清洁，使用防静电等清洁剂，在正确的铜线和金属接头上加润滑剂。

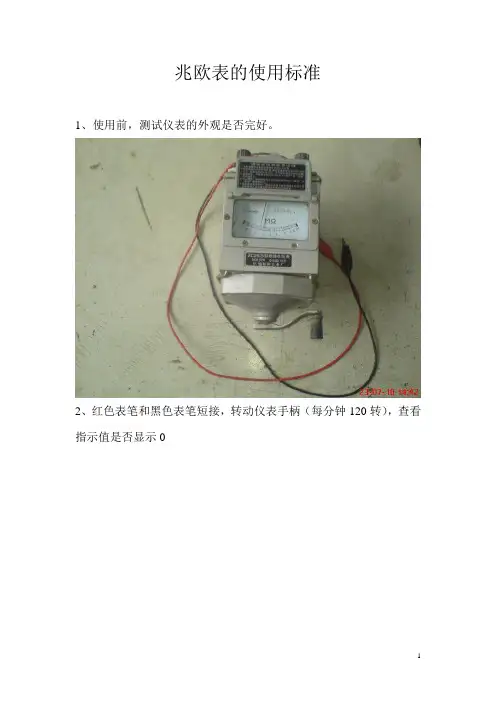

兆欧表的使用标准
1、使用前，测试仪表的外观是否完好。

2、红色表笔和黑色表笔短接，转动仪表手柄（每分钟120转），查看指示值是否显示0
3、令红色表笔和黑色表笔开路，转动手柄（每分钟120转），查看仪表指示值是否为较大数值。

4、令红色，黑色表笔接在被测电路当中。

5、转动手柄（每分钟120转，并保持恒定），读取数值。

此数值即为待测绝缘值。

注意事项：
1、测量较长的电缆和大电感、电容性设备，需要充分放电，并使电缆的外屏蔽层接地。

2、测量较长的电缆和大电感、电容性设备，测试完毕，需要继续转动手柄，令两表笔与被测电路完全脱离后，才能停止转动。

3、仪表应保存在通风、干燥的地方。

兆欧表的使用方法兆欧表，也被称为绝缘电阻测试仪或电阻计，是一种用于测量电气设备、电路或材料绝缘电阻的仪器。

它主要用于检测电路或设备中的绝缘状况，以确保其安全可靠地运行。

本文将介绍兆欧表的使用方法及相关注意事项。

一、仪器概述兆欧表由一块测量电阻的表头和一副测量电阻的引线组成。

引线的一端通过夹子或插针连接到待测设备或电路上，另一端插入表头上的相应插孔。

仪器通过测量两端电压和流过的电流来计算电阻值。

二、使用前的准备工作1. 检查仪器及引线的完好性，确保没有断裂或损坏。

2. 清洁待测设备或电路上的接点，确保良好的接触。

3. 根据待测电阻的范围和要求，选择合适的测量范围和测量方式。

三、测量步骤1. 将引线的夹子或插针连接到待测设备或电路的两个接点上，确保良好的接触。

2. 打开兆欧表的电源开关，并选择合适的测量范围。

3. 按下测量按钮，开始进行测量。

此时仪器将对待测设备或电路施加一定的直流或交流电压，并测量通过的电流。

4. 观察兆欧表上的指示值，它将显示出待测设备或电路的绝缘电阻值。

5. 根据需要，可以进行多次测量以确保准确性，然后取平均值作为最终测量结果。

四、注意事项1. 选择合适的测量范围，以避免超出仪器的量程，导致测量结果不准确或损坏仪器。

2. 在进行测量前，需确保待测设备或电路处于断电状态，以免对设备或人员造成伤害。

3. 在进行测量时，应避免与待测设备或电路的其他部件接触，以免影响测量结果。

4. 在测量过程中，应保持仪器和引线与待测设备或电路的良好接触，确保信号传输的质量。

5. 测量完成后，应将仪器恢复至关机状态，并小心存放，避免损坏。

总结：兆欧表是一种用于测量电气设备、电路或材料绝缘电阻的重要工具。

正确使用兆欧表可以有效检测待测设备或电路的绝缘状况，并确保其安全可靠地运行。

在使用兆欧表时，需要注意选择合适的测量范围，保持良好的接触，避免误操作或损坏仪器。

通过充分了解兆欧表的使用方法，我们可以有效地运用它进行电气绝缘测试工作。

兆欧表使用方法及注意事项一、兆欧表的概述兆欧表（Megohmmeter）是一种用于测量电阻值超过1000兆欧（MΩ）的电器或设备的仪器。

它主要用于测试绝缘材料和设备的绝缘电阻，以确保其正常工作。

在本文中，我们将介绍兆欧表的使用方法及注意事项。

二、兆欧表的使用方法1. 准备工作在使用兆欧表之前，需要先进行一些准备工作：•确保所测量的设备或电器已经断开电源，并且处于安全状态。

•检查兆欧表是否处于正常工作状态，包括电池电量、连接线是否完好等。

2. 连接测量对象将兆欧表的测试引线连接到待测设备或电器上。

通常情况下，红色引线连接到正极，黑色引线连接到负极。

3. 设置测量范围根据待测设备或电器的预估绝缘电阻值，选择合适的测量范围。

通常兆欧表提供多个档位供选择，可以根据需要进行调整。

4. 进行测量按下兆欧表上的测量按钮，开始进行测量。

在测量过程中，兆欧表会向待测设备或电器施加一定的电压，并测量其绝缘电阻值。

5. 记录和分析数据当测量完成后，将测得的绝缘电阻值记录下来，并进行必要的数据分析。

根据设备或电器的要求，判断其绝缘状况是否正常。

6. 清理和存储在使用兆欧表结束后，需要清理测试引线，并将仪器妥善存放在干燥、防尘的环境中，以保证其长期可靠性。

三、兆欧表的注意事项在使用兆欧表时，需要注意以下几点：1. 安全操作•在进行任何操作之前，请确保设备或电器已经断开电源，并且处于安全状态。

•使用合适的个人防护装备，如绝缘手套、护目镜等。

•避免在潮湿或高温环境下使用兆欧表。

2. 正确选择测量范围根据待测设备或电器的预估绝缘电阻值，选择合适的测量范围。

选择过小的范围可能导致测量结果不准确，选择过大的范围可能降低测量的灵敏度。

3. 避免电压过高在使用兆欧表时，需要根据设备或电器的要求设置合适的测试电压。

过高的电压可能会损坏设备或电器。

4. 防止误操作在操作兆欧表时，需要遵循正确的步骤，并注意避免误操作。

不要将测试引线接触到其他金属物质，以免干扰测量结果。
