分析法计算网络计划时间参数计算题

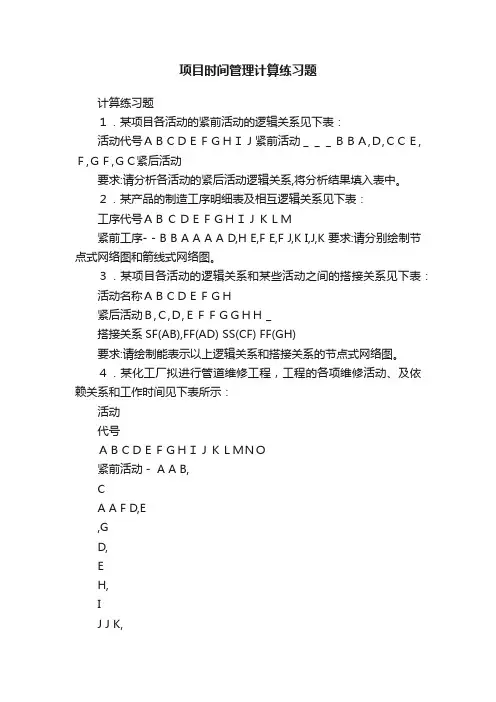

项目时间管理计算练习题计算练习题１．某项目各活动的紧前活动的逻辑关系见下表：活动代号ＡＢＣＤＥＦＧＨＩＪ紧前活动＿＿＿ＢＢＡ,Ｄ,ＣＣＥ,Ｆ,ＧＦ,ＧＣ紧后活动要求:请分析各活动的紧后活动逻辑关系,将分析结果填入表中。

２．某产品的制造工序明细表及相互逻辑关系见下表：工序代号ＡＢ C ＤＥＦＧＨＩＪＫＬＭ紧前工序- - B B A A A A D,H E,F E,F J,K I,J,K 要求:请分别绘制节点式网络图和箭线式网络图。

３．某项目各活动的逻辑关系和某些活动之间的搭接关系见下表：活动名称ＡＢＣＤＥＦＧＨ紧后活动Ｂ,Ｃ,Ｄ,ＥＦＦＧＧＨＨ＿搭接关系SF(AB),FF(AD) SS(CF) FF(GH)要求:请绘制能表示以上逻辑关系和搭接关系的节点式网络图。

４．某化工厂拟进行管道维修工程，工程的各项维修活动、及依赖关系和工作时间见下表所示：活动代号ＡＢＣＤＥＦＧＨＩＪＫＬＭＮＯ紧前活动－ A A B,CA A F D,E,GD,EH,IJ J K,K M,N时间（小时）8 8 12 35 225 200 40 32 8 8 8 24 4 6 4要求:（１）绘制双代号网络图；（２）计算网络时间参数；（３）确定关键路线及该维修工程的总工期。

5．某项目的各项活动及其相互关系、作业时间和搭接时间要求见下表：活动名称A B C D E F G H I J K M N O紧后E、F、GF、GI、K、MN、O H、J H、JI、K、MK、M N - - N - -活动作业间4 5 2 5 3 7 9 8 6 6 8 6 4 8 搭接时间TSS（B、F）=3TFS（F、H）=2TSF（I、N）=2要求：（1）分别用箭线网络和结点网络形式绘制网络图；（2）分别计算（不考虑搭接时间和考虑搭接时间）网络时间参数，并确定关键路线和总工期。

6．某工程项目的网络图及各活动的持续时间和搭接时间（周）如下：要求:（１）不考虑搭接时间确定关键路线及总工期；（２）考虑搭接时间计算网络时间参数填入空格中；（３）确定关键路线及总工期。

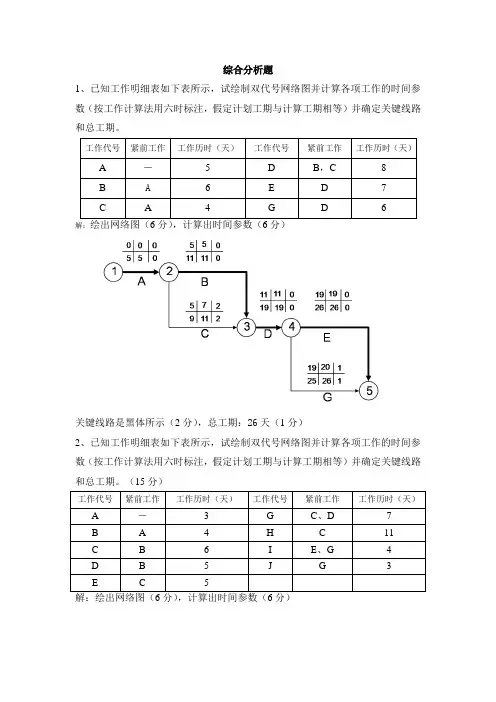

综合分析题1、已知工作明细表如下表所示，试绘制双代号网络图并计算各项工作的时间参数（按工作计算法用六时标注，假定计划工期与计算工期相等）并确定关键线路和总工期。

工作代号紧前工作工作历时（天）工作代号紧前工作工作历时（天）A － 5 D B，C 8B A 6 E D 7C A 4 GD 6解：绘出网络图（6分），计算出时间参数（6分）关键线路是黑体所示（2分），总工期：26天（1分）2、已知工作明细表如下表所示，试绘制双代号网络图并计算各项工作的时间参数（按工作计算法用六时标注，假定计划工期与计算工期相等）并确定关键线路和总工期。

（15分）工作代号紧前工作工作历时（天）工作代号紧前工作工作历时（天）A － 3 G C、D 7B A 4 HC 11C B 6 I E、G 4D B 5 J G 3E C 5解：绘出网络图（6分），计算出时间参数（6分）关键线路如图黑体所示（2分），总工期是24天（1分）。

3、已知工作明细表如下表所示，试绘制双代号网络图并计算各项工作的时间参数（按工作计算法用六时标注，假定计划工期与计算工期相等）并确定关键线路和总工期。

（15分）工作代号紧前工作工作历时（天）工作代号紧前工作工作历时（天）A － 5 F AB 6B － 4 GC 8C A 6 H CDEF 9D A 4 I F 7E AB 5解：绘出网络图（6分），计算出时间参数（6分）关键线路如黑体所示（2分），计算工期是20天（1分）。

4、已知工作明细表如下表所示，试绘制双代号网络图并计算各项工作的时间参数（按工作计算法用六时标注，假定计划工期与计算工期相等）并确定关键线路和总工期。

（15分）工作代号紧前工作工作历时（天）工作代号紧前工作工作历时（天）A － 3 F CDE 4B －8 G DE 3C A 3 H BE 9D A 5E A 4解：绘出网络图（6分），计算出时间参数（6分）关键线路如黑体所示（2分），计算工期是17天（1分）。

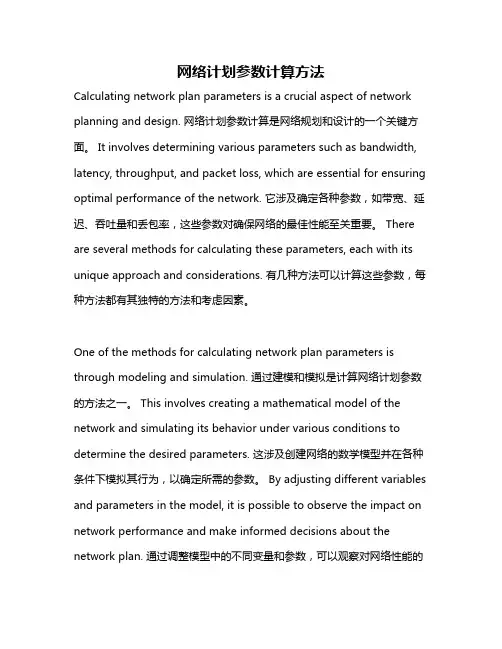

网络计划参数计算方法Calculating network plan parameters is a crucial aspect of network planning and design. 网络计划参数计算是网络规划和设计的一个关键方面。

It involves determining various parameters such as bandwidth, latency, throughput, and packet loss, which are essential for ensuring optimal performance of the network. 它涉及确定各种参数，如带宽、延迟、吞吐量和丢包率，这些参数对确保网络的最佳性能至关重要。

There are several methods for calculating these parameters, each with its unique approach and considerations. 有几种方法可以计算这些参数，每种方法都有其独特的方法和考虑因素。

One of the methods for calculating network plan parameters is through modeling and simulation. 通过建模和模拟是计算网络计划参数的方法之一。

This involves creating a mathematical model of the network and simulating its behavior under various conditions to determine the desired parameters. 这涉及创建网络的数学模型并在各种条件下模拟其行为，以确定所需的参数。

By adjusting different variables and parameters in the model, it is possible to observe the impact on network performance and make informed decisions about the network plan. 通过调整模型中的不同变量和参数，可以观察对网络性能的影响，并对网络计划做出明智的决策。

综合分析题1、已知工作明细表如下表所示，试绘制双代号网络图并计算各项工作的时间参数（按工作计算法用六时标注，假定计划工期与计算工期相等）并确定关键线路和总工期。

解：关键线路是黑体所示（2分），总工期：26天（1分）2、已知工作明细表如下表所示，试绘制双代号网络图并计算各项工作的时间参数（按工作计算法用六时标注，假定计划工期与计算工期相等）并确定关键线路和总工期。

（15分）关键线路如图黑体所示（2分），总工期是24天（1分）。

3、已知工作明细表如下表所示，试绘制双代号网络图并计算各项工作的时间参数（按工作计算法用六时标注，假定计划工期与计算工期相等）并确定关键线路解：关键线路如黑体所示（2分），计算工期是20天（1分）。

4、已知工作明细表如下表所示，试绘制双代号网络图并计算各项工作的时间参数（按工作计算法用六时标注，假定计划工期与计算工期相等）并确定关键线路关键线路如黑体所示（2分），计算工期是17天（1分）。

5、已知工作明细表如下表所示，试绘制双代号网络图并计算各项工作的时间参数（按工作计算法用六时标注，假定计划工期与计算工期相等）并确定关键线路关键线路如黑体所示（2分），计算工期是21天（1分）。

6、已知工作明细表如下表所示，试绘制双代号网络图并计算各项工作的时间参数（按工作计算法用六时标注，假定计划工期与计算工期相等）并确定关键线路关键线路如黑体所示（2分），计算工期是18天（1分）。

7、已知工作明细表如下表所示，试绘制双代号网络图并计算各项工作的时间参数（按工作计算法用六时标注，假定计划工期与计算工期相等）并确定关键线路关键线路如黑体所示（2分），计算工期是18天（1分）。

8、已知工作明细表如下表所示，试绘制双代号网络图并计算各项工作的时间参数（按工作计算法用六时标注，假定计划工期与计算工期相等）并确定关键线路关键线路如黑体线所示（2分），计算工期是18天（1分）。

9、某分部工程工作逻辑关系如下表所示，试绘制双代号时标网络图，并计算工注：红虚线代表波形线。

1．工作自由时差是指( D )。

A．在不影响总工期的前提下，该工作可以利用的机动时间B．在不影响其紧后工作最迟开始的前提下，该工作可以利用的机动时间C．在不影响其紧后工作最迟完成时间的前提下，该工作可以利用的机动时间D．在不影响其紧后工作最早开始时间的前提下，该工作可以利用的机动时间2．当网络计划的计划工期小于计算工期时，关键工作的总时差( C )。

A．等于零 B．大于零C．小于零 D．小于等于零3．工作D有三项紧前工作A、B、C，其持续时间分别为：A＝3、B＝7、C＝5，其最早开始时间分别为：A＝4、B＝5、C＝6，则工作C的自由时差为( C )。

A．0 B．5C．1 D．33．答案C：A工作的最早完成时间＝3+4＝7B工作的最早完成时间＝7+5＝12C工作的最早完成时间＝5+6＝11D工作的最早开始时间＝max{紧前工作最早完成时间}C工作的自由时差＝紧后工作的最早开始时间一该工作的最早完成时间＝12-11＝14．按最早时间绘制的双代号时标网络计划中的波形线是( A )。

A．自由时差 B．总时差C．时距 D．虚工作5．工作A有四项紧后工作B、C、D、正，其持续时间分别为：B＝3、C＝4、D＝8、E＝8，LFB=10、LFC＝12、LFD＝13、LFE＝15，则LFA为( D )。

A．4 B．8C．7 D．55．答案D：B工作的最迟开始时间＝10—3＝7C工作的最迟开始时间＝12—4＝8D工作的最迟开始时间＝13—8＝5正工作的最迟开始时间＝15—8＝7A工作的最迟完成时间＝min{紧后工作的最迟开始时间}＝56．在绘制网络图时，应首先进行( B )。

A．逻辑关系分析 B．项目分解来源：C．确定排列方式 D．编制施工方案7．在绘制网络图进行项目分解时，应遵循( A )的指导原则。

A．符合施工工艺要求B．保证各工作持续时间均衡E．保证工作队人数基本均衡D．符合合理劳动组织要求8．单代号网络计划的自由时差等于( D )。

网络图案例题【案例题30】某土方开挖工程计划50天完成，工程量为10000m 3。

经监理工程师同意的承包方的施工进度计划为以每天开挖200 m 3的均衡进度施工。

背景一：由于天气原因使开工时间推迟了10天时间。

问题一：1．请绘制以工程量表示的工程进度曲线；2．为了保证开挖工程按期完成，经分析确定原施工方案能以增加生产能力25%的速度赶工作业，试说明该赶工作业能否保证按原计划工期完工？参考答案：12、（1 （2）在采取赶工作业情况下需要的作业时间为 10000／[（1+25%）×200]=40天综上（1）、（2）两方面情况，采用赶工作业方案，正好可以按期完成。

背景二：上述赶工作业方案（每天开挖250 m 3）经监理工程师批准从第11天开始施工。

现场监理人员根据监理日志，每5天汇总一次实际完成的土方量，前30天的统计数据如表所示：问题二：1、根据上述统计资料分析，在前30天内，监理工程师最初批准的进度计划与实际进度的偏差为多少天？2、根据上述统计资料分析，从监理工程师批准赶工方案起的11～30天内，实际进度与批准的赶工进度的偏差为多少天？参考答案：1、（1）按监理工程师最初批准的进度计划，第30天结束时，应完成工程量 30×200=6000m 3 （2）实际完成的工程量为1250+1200+1150+1200=4800 m 3 （3）实际进度与初始批准计划的偏差为620060004800-=- 天即：比初始进度计划拖延了6天工期。

2、（1）按赶工计划，11~30日内，计划完成工程量为 250×20=5000m 3(2)实际进度与赶工计划进度偏差为8.025050004800-=- 天即：实际进度比赶工计划进度拖延0.8天工期。

【案例题32】某建设工程项目，合同工期12个月。

承包人向监理机构呈交的施工进度计划如下图所示。

（图中工作持续时间单位为月）问题1.该施工进度计划的计算工期为多少个月？是否满足合同工期的要求？2.该施工进度计划中哪些工作应作为重点控制对象？为什么？3.施工过程中检查发现，工作C 将拖后1个月完成，其他工作均按计划进行，工作C 的拖后对工期有何影响？参考答案：1.该进度计划的计算工期为12个月，满足合同工期要求。

‎‎‎‎某分部工程‎双代号时标‎网络计划如‎下图所示(‎时间单位:‎天)‎‎一、自由时‎差分两种情‎况，第一种‎，就是该工‎作箭线上有‎波形线。

第‎二种，本工‎作虽然没有‎波形线但要‎考虑其紧后‎的工作的时‎间间隔。

如‎下图：‎单位为‎周第一‎种：‎求H自由‎时差，直接‎读图，波形‎线长度1，‎即H自由时‎差是1周。

‎‎第二种：‎求D‎自由时差：‎箭‎线上没有波‎形线，但是‎D工作与其‎紧后工作之‎间都有时间‎间隔，D工‎作紧后工作‎有G和H,‎D G时间间‎隔是4，D‎H时间间隔‎是2，取最‎小值2，所‎以D的自由‎时差是2周‎。

‎二‎、总时差。

‎双代号时标‎网络图总时‎差教材中的‎计算公式=‎紧后工作的‎总时差+本‎工作与该紧‎后工作之间‎的时间间隔‎所得之和的‎最小值这样‎计算起来比‎较麻烦，需‎要计算出每‎个紧后工作‎的总时差，‎总结如下：‎‎计算哪个工‎作的总时差‎，就以哪个‎工作为起点‎工作，寻找‎通过该工作‎的所有线路‎，计算每条‎线路的波形‎线的长度和‎，波形线长‎度和的最小‎值就是该工‎作的总时差‎。

‎如计算D‎工作的总时‎差，以D‎工作为起点‎工作，通过‎D工作的线‎路有DGI‎和DHI。

‎其中DGI‎线路的波形‎线的和是4‎，DHI线‎路的波形线‎的和是3，‎所以E的总‎时差就是3‎。

‎再比如，‎计算A工作‎的总时差，‎通过A工作‎的线路有三‎条，ACG‎I，波形线‎的和为0；‎A DGI波‎形线的和为‎6；ADH‎I波形线的‎和为5，那‎么C的总时‎差就是0。

‎‎2017年‎二级建造师‎施工管理考‎试第36题‎（双代号时‎标网络计划‎） 36.‎某分部工程‎双代号时标‎网络计划如‎下图所示（‎时间单位：‎天‎），工作A‎的总时差为‎（）天。

‎‎A.0B.‎2 C.3‎D.1解析‎：‎把A工作当‎做起始工作‎，通过A工‎作所有线路‎有ADHK‎、ADIK‎、ADIL‎、ADIM‎、ADJM‎,自由时差‎依次为‎2、‎2、‎2、‎3、1。
