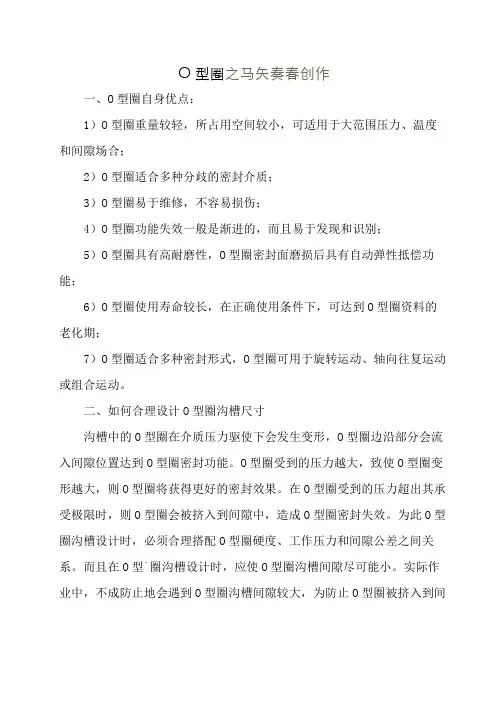

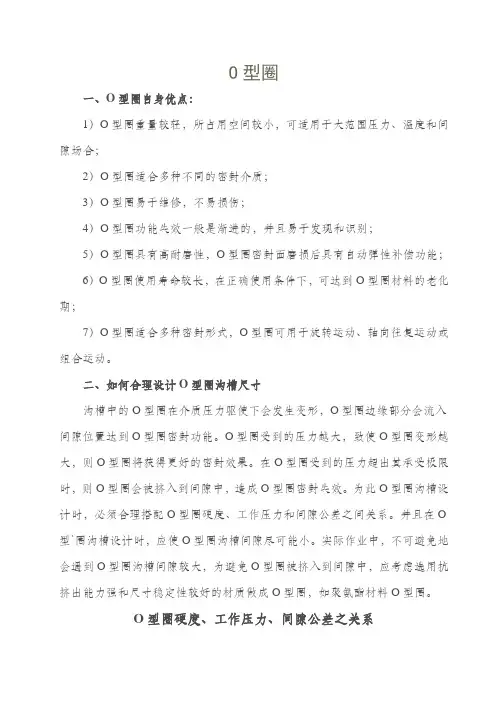

O型圈 如何合理设计O型圈沟槽尺寸
提示:一、O型圈自身优点: 1)O型圈重量较轻,所
占用空间较小,可适用于大范围压力、温度和间隙场合..
一、O型圈自身优点:
1)O型圈重量较轻,所占用空间较小,可适用于大范围压
力、温度和间隙场合;
2)O型圈适合多种不同的密封介质;
3)O型圈易于维修,不易损伤;
4)O型圈功能失效一般是渐进的,并且易于发现和识别;
5)O型圈具有高耐磨性,O型圈密封面磨损后具有自动弹性
补偿功能;
6)O型圈使用寿命较长,在正确使用条件下,可达到O型
圈材料的老化期;
7)O型圈适合多种密封形式,O型圈可用于旋转运动、轴向
往复运动或组合运动。
二、如何合理设计O型圈沟槽尺寸
沟槽中的O型圈在介质压力驱使下会发生变形,O型圈边缘
部分会流入间隙位置达到O型圈密封功能。O型圈受到的压
力越大,致使O型圈变形越大,则O型圈将获得更好的密封
效果。在O型圈受到的压力超出其承受极限时,则O型圈会
被挤入到间隙中,造成O型圈密封失效。为此O型圈沟槽设
计时,必须合理搭配O型圈硬度、工作压力和间隙公差之间
关系。并且在O型圈沟槽设计时,应使O型圈沟槽间隙尽可
能小。实际作业中,不可避免地会遇到O型圈沟槽间隙较大,
为避免O型圈被挤入到间隙中,应考虑选用抗挤出能力强和
尺寸稳定性较好的材质做成O型圈,如聚氨酯材料O型圈。
O型圈硬度、工作压力、间隙公差之关系O型圈-线径/硬度/
压力之关系-间隙公差
硬度
35
70
105
140
175
210
350
SHOREA
KG/CM2
KG/CM2
KG/CM2
KG/CM2
KG/CM2
KG/CM2
KG/CM2
1.78
70
0.15
0.10
0.05
80
0.20
0.15
0.10
0.05
0.03
90
0.25
0.20
0.13
0.10
0.08
0.05
0.03
2.62
70
0.18
0.13
0.08
80
0.25
0.18
0.13
0.08
0.04
90
0.30
0.25
0.18
0.13
0.10
0.08
0.04
3.53
70
0.20
0.15
0.10
80
0.30
0.20
0.15
0.10
0.05
90
0.40
0.30
0.20
0.15
0.13
0.10
0.05
5.34
70
0.25
0.18
0.13
80
0.35
0.25
0.18
0.13
0.06
90
0.45
0.35
0.25
0.18
0.15
0.13
0.06
7.00
70
0.30
0.20
0.15
80
0.40
0.30
0.20
0.15
0.07
90
0.50
0.40
0.30
0.20
0.18
0.15
0.07
