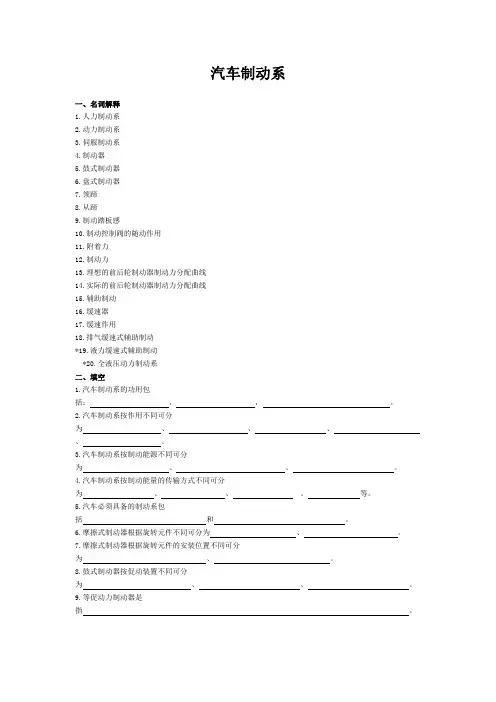

汽车制动系一、名词解释1.人力制动系2.动力制动系3.伺服制动系4.制动器5.鼓式制动器6.盘式制动器7.领蹄8.从蹄9.制动踏板感10.制动控制阀的随动作用11.附着力12.制动力13.理想的前后轮制动器制动力分配曲线14.实际的前后轮制动器制动力分配曲线15.辅助制动16.缓速器17.缓速作用18.排气缓速式辅助制动*19.液力缓速式辅助制动*20.全液压动力制动系二、填空1.汽车制动系的功用包括:,,。
2.汽车制动系按作用不同可分为、、、、。
3.汽车制动系按制动能源不同可分为、、。
4.汽车制动系按制动能量的传输方式不同可分为、、、等。
5.汽车必须具备的制动系包括和。
6.摩擦式制动器根据旋转元件不同可分为、。
7.摩擦式制动器根据旋转元件的安装位置不同可分为、。
8.鼓式制动器按促动装置不同可分为、、。
9.等促动力制动器是指。
10.非平衡式制动器是指。
11.鼓式制动器间隙调整分为和两种。
12.在基本结构参数和轮缸工作压力相同的条件下,轮缸式制动器按制动效能从大到小排列顺序为、、、。
13.对于轮缸式制动器,进行全面调整的方法是;进行局部调整的方法是。
14.对于凸轮式制动器,进行全面调整的方法是;进行局部调整的方法是。
15.轮缸式制动器的间隙自调装置可分为和。
16.钳盘式制动器可分为和两种。
17.人力制动系中产生制动力的力源由___________供给的,人力制动系的优点是________________。
18.驻车制动系多用机械式传动装置的主要原因是 ______________。
19.制动轮缸的作用是__________________ 。
*20.伺服制动系统按伺服系统的输出力作用部位和对其控制装置的操纵方式不同,伺服制动系可分为_______________和_______________两类。
*21.伺服制动系按伺服能量的形式分为____________、____________和____________三种,其伺服能量分别为____________、____________和___________ _。
第十一章汽车制动系一、填空题1.汽车制动系一般至少装用二套各自独立的系统,即主要用于行车时制动的行车制动装置和主要用于停车时制动的驻车制动装置。
2.行车制动装置按制动力源可分人力制动系统、动力自动系统和伺服制动系统三类。
3.按制动传动机构的布置形式,通常可分为单回路制动系和双回路制动系两类。
其中双回路制动系提高了汽车制动的安全性和可靠性。
4.车轮制动器主要由旋转机构、固定机构、张开机构、调整机构等四部分组成。
5.液力制动装置主要由制动主缸、制动轮缸、车轮制动器、踏板、油管等组成。
6. 车轮制动器按其制动时两制动蹄对制动鼓径向力是否平衡,可分为非平衡式制动器、平衡式制动器和自增力式制动器。
7. 浮钳型盘式车轮制动器主要由轮毂、制动盘、制动钳、制动块、活塞、液压工作缸、密封圈、油管等零件组成。
8. 盘式车轮制动器活塞密封圈的作用是:密封、制动解除后活塞回位和自动调整制动间隙。
9. 双回路液力制动传动机构主要由双腔主缸、制动力调节器、管路等零件组成。
10. 在采用增压伺服制动系统的汽车上,根据制动增压装置的力源不同,可分为真空增压伺服制动系统和气压增压伺服制动系统两种。
11. 在真空增压伺服制动传动装置中加装了由真空单向阀、真空罐、真空增压器和真空管路组成的真空增压装置;其真空增压器由辅助缸、真空伺服气室、真空伺服气室三部分组成。
12. 气压增压伺服制动系统中气压增压器由辅助缸、气压伺服气室、控制阀三部分组成。
13. 气压增压装置是利用缩空气的压力与大气压力的压力差转变为机械推力而起助力作用的。
14. 常见的驻车制动器有鼓式和盘式两种。
15. 鼓式制动器旋转元件是制动鼓,盘式制动器的旋转元件是制动盘。
16. 近代汽车防抱制动系统一般包括轮速传感器、ECU 、制动压力调节器三部分。
三、判断题(正确打√、错误打×)1.最佳的制动状态是车轮完全被抱死而发生滑移时。
(×)2.一些简单非平衡式车轮制动器的领制动蹄摩擦片比从蹄摩擦片长,是为了增大领蹄与制动鼓的摩擦力矩。
伺服系统的基本概念(产品培训资料之一)1伺服系统的基本概念1.1伺服系统“伺服”即“跟随”,“随动”的意思。
所谓伺服系统,就是被调量跟随指令值变化的闭环调节系统。
如果被调量是速度就称为速度伺服系统,如果被调量是位置则称为位置伺服系统。
因为绝大多数伺服系统是以速度作为被调量,例如CNC机床中使用的伺服系统,所以一般“伺服系统”是指速度伺服系统,其他伺服系统要在伺服系统的前面冠以被调量名称。
伺服系统与调速系统都是以速度作为被调量的闭环调节系统,区别在于调速系统的速度指令值是恒值(称为恒值调节系统),不要求对速度指令值的快速响应,但要求系统对负载扰动有快速调节作用,即有较强的抗负载扰动能力;伺服系统的速度指令是变化的,要求系统对速度指令快速响应,且有极强的抗负载扰动能力。
对位置伺服系统的要求是快速跟踪位置指令值的变化。
位置伺服系统用于定位控制(位置指令值为恒值)时,要求定位精度高,定位误差(位置稳态误差)小;当用于位置跟踪控制(位置指令值随机变化)时,还要求跟踪指令位置时的位置误差(位置跟踪误差)也小。
位置随动系统用于位置跟踪控制时又称位置随动系统,简称随动系统。
1.2伺服机构,闭环调节系统伺服系统是通过伺服机构使电动机与被调节对象连接的。
在CNC车床上,使刀架作直线运动进行切削的刀架滑座为被调节对象;在CNC铣床上,使工件作直线运动进行切削的工作台滑座为被调节对象;在舰炮控制中,使舰炮作方位回转和俯仰回转的滑座为被调节对象,等等。
当被调节对象为直线运动时,伺服机构需将电动机的旋转运动转换为被调节对象的直线运动;当被调节对象为旋转运动时,伺服机构则将电动机的转速转换为符合被调节对象要求的转速。
将旋转运动转换为直线运动的伺服机构有螺母—丝杠副,滚珠丝杠副,齿轮—齿条副,蜗母—牙条副,等等;将电动机的转速转换为适合负载要求的转速的伺服机构有齿型带传动,齿轮减速器,行星齿轮减速器,谐波齿轮减速器,等等。
闭环调节系统的工作原理是不断比较被调节量与指令值计算出误差值,并使被调量向减小误差方向变化。
第四章汽车制动系第一节概述1、主要内容本节制动系统概述,主要介绍桑塔纳2000、SY6480、东风EQ1090E制动系的作用、组成、类型及制动器的基本结构。
2、学习重点掌握制动系的作用、组成类型3、学习难点行车制动系的结构与工作过程4、学习指导通过观察汽车制动系统演示台架学习制动系统的工作过程,通过观察汽车整车实习台架了解汽车制动系统的组成与类型。
5、案例分析一辆桑塔纳汽车在下一个长坡时,司机感动制动踏板偏软,连踩几脚末见好转,情急之中拉起手制动,但手制动效果也不理想,汽车直冲下坡底,差点造成车毁人亡的事故,这究竟是什么原因呢?一、根据实物观察,发现桑塔纳汽车的行车制动系统由组成。
二、根据实物观察,发现桑塔纳汽车的驻车制动系统由组成。
三、经过分析,你认为故障原因是()A.行车制动系故障;B.驻车制动系故障;C.两套制动系统均有故障;D.其它故障6、练习题一、填空题(1)行车制动器由、、、组成。
(2)汽车制动系至少装有两套各自独立的系统,一套是,主要用于汽车行驶中的和,另一套是,主要用于防止。
(3)汽车的制动系由产生制动作用的和操纵的以及产生制动能量的组成。
(4)汽车制动器按其安装位置不同分为和两种形式。
(5)汽车制动系按作用分可分为、、第二制动系和辅助制动系。
按制动能源分可分为、和伺服制动系。
按制动能量的传输方式可分为、、、电磁式和组合式。
按制动能量传输的管路数分可分为制动系和制动系。
二、多项选择题(1)汽车制动时,制动力的大小取决于( )。
A.汽车的载质量B.制动力矩C.车速D.轮胎与地面的附着条件(2)我国国家标准规定任何一辆汽车都必须具有( )。
A.行车制动系B.驻车制动系C.第二制动系D.辅助制动系(3)国际标准化组织ISO规定( )必须能实现渐进制动。
A.行车制动系B.驻车制动系C.第二制动系D.辅助制动系三、名词解释(1)行车制动系(2)驻车制动系四、问答题(1)制动系的作用是什么?它由哪几大系统?7、技能训练一、找出汽车实习设备上的行车制动器与驻车制动器(1)技能要求:了解各种汽车底盘的行车制动器与驻车制动器安装位置(2)所需设备:SY6480底盘、桑塔纳底盘、东风EQ1091E底盘、皇冠3.0底盘133 (3)训练方法:教师示范,学员自行研究比较各种制动系统的区别。
伺服系统组成、概述与控制原理(难得好⽂)伺服系统既可以是开环控制⽅式,也可以是闭环控制⽅式。
⼀、伺服系统简述伺服系统(servomechanism)指经由闭环控制⽅式达到对⼀个机械系统的位置、速度和加速度的控制。
⼀个伺服系统的构成包括被控对象、执⾏器和控制器(负载、伺服电动机和功率放⼤器、控制器和反馈装置)。
1. 执⾏器的功能在于提供被控对象的动⼒,其构成主要包括伺服电动机和功率放⼤器,伺服电动机包括反馈装置如光电编码器、旋转编码器或光栅等(位置传感器)。
2. 控制器的功能在于提供整个伺服系统的闭环控制如转矩控制、速度控制、位置控制等,伺服驱动器通常包括控制器和功率放⼤器。
3. 反馈装置除了位置传感器,可能还需要电压、电流和速度传感器。
下图为⼀般⼯业⽤伺服系统的组成框图,其中红⾊为伺服驱动器组成部分,黄⾊为伺服电机组成部分。
“伺服”——词源于希腊语“奴⾪”的意思。
⼈们想把“伺服机构”当成⼀个得⼼应⼿的驯服⼯具,服从控制信号的要求⽽动作:在讯号来到之前,转⼦静⽌不动;讯号来到之后,转⼦⽴即转动;当讯号消失,转⼦能即时⾃⾏停转。
由于它的“伺服”性能,因此⽽得名——伺服系统。
⼆、常⽤参数1、伺服电机铭牌参数1. 法兰尺⼨2. 电机极对数3. 电机额定输出功率4. 电源电压规格:单相/三相5. 电机惯量:分为⼤、中、⼩惯量,指的是转⼦本⾝的惯量,从响应⾓度来讲,电机的转⼦惯量应⼩为好;从负载⾓度来看,电机的转⾃惯量越⼤越好6. 电机出轴类型:键槽、扁平轴、光轴、减速机适配…7. 电机动⼒线定义:U: RED V:BLACK W: WHITE8. 额定转速9. 编码器线数:2500/1250/1000/17B/20B法兰是轴与轴之间相互连接的零件,⽤于管端之间的连接。
2、伺服驱动器铭牌参数1. 额定输出功率2. 电源电压规格3. 编码器线数3、伺服系统的性能指标1. 检测误差:包括给定位置传感器和反馈位置传感器的误差,传感器本⾝固有,⽆法克服;2. 系统误差:系统类型决定了系统误差。
伺服阀的工作原理及应用1. 什么是伺服阀伺服阀是一种用于控制流体的阀门。
它通过调整阀门开口的大小,以控制流体的流量和压力。
伺服阀通常由阀体、阀门、阀芯、驱动装置和控制系统等组成。
2. 伺服阀的工作原理伺服阀的工作原理基于电磁力和流体力的相互作用。
当通过控制系统的信号传递给驱动装置时,驱动装置产生的电磁力将阀芯移动,从而改变阀门的开口大小。
改变阀门开口大小可以调节流体的流量和压力。
3. 伺服阀的应用伺服阀广泛应用于各种工业领域,特别是需要精确控制流体流量和压力的系统中。
以下是几个常见的应用领域:•液压系统控制:伺服阀可以用于控制液压系统中的流量和压力,实现对液压系统的精确控制。
•风力发电系统:在风力发电系统中,伺服阀可以用于调节液压装置的工作,控制叶片的角度和转速,以实现稳定的发电效果。
•汽车制动系统:伺服阀可以用于汽车制动系统中的液压控制,通过调节制动力的大小,实现刹车的精确控制。
•机械加工设备:伺服阀可以用于机械加工设备中的液压控制,实现对加工过程的精确控制。
•工厂自动化设备:伺服阀可以用于工厂自动化设备中的流体控制,例如机器人的运动控制、装配线的调节等。
4. 伺服阀的特点伺服阀具有以下特点:•高精度控制:伺服阀可以实现对流体流量和压力的精确调节,其控制精度通常在0.1%以内。
•快速响应:伺服阀能够迅速响应控制信号的变化,并实时调整阀门开口大小,以实现快速而准确的流体控制。
•耐高压:伺服阀通常能够承受较高的工作压力,适用于高压液体控制系统。
•可靠性高:伺服阀由于使用先进的控制技术和材料,具有较长的使用寿命和较高的可靠性。
5. 伺服阀的选择和维护选择合适的伺服阀需要考虑以下因素:•流量和压力范围:根据实际需求选择适合的流量和压力范围的伺服阀。
•控制精度:根据所需的控制精度选择合适的伺服阀。
•工作环境:考虑伺服阀工作环境的温度、液体性质等因素,选择耐高温、耐腐蚀等特殊要求的伺服阀。
维护伺服阀同样重要,以下是一些常见的维护措施:•定期检查阀门和阀芯的磨损情况,及时更换磨损的部件。
汽车底盘构造与维修课程教案 课题 伺服制动系与制动力调节装置 课时 周次 授课日期 周次 授课方式 及手段 讲授、演示、讨论、使用多媒体
教 学 目 标
知识点 1、助力式伺服制动系的结构原理 2、增压式伺服制动系的结构原理 3、常见制动力调节装置的结构原理 能力点 1、能正确识别助力和增压两种伺服制动系统 2、能正确分析助力和增压两种伺服制动系统的工作过程
3、能正确分析各阀的工作过程,并对常见阀体进行识别 教 学 重 难 点
重点: 1、真空增压式伺服制动系结构原理 2、真空助力式伺服制动系结构原理 3、比例阀的结构和工作原理。
难点:真空助力式伺服制动系和比例阀的结构和工作原理。
教 学 过 程 结 构 设 计
一、用提问的方式复习上次课的内容 1、气压制动传动系统有何特点? 2、气压制动传动系统有哪些零部件或总成组成的? 二、引入真空增压式伺服制动系的功用、类型、组成及工作原理。 此过程分别采用教具及动画演示。 三、讲解真空增压式伺服制动系的功用、类型、组成及工作原理 在讲解真空增压式伺服制动系的功用、类型、组成及工作原理时可以多进行动画演示以助于学生理解和掌握。 四、分析真空增压器等用、类型及工作原理 此过程应抓住各种真空增压器等的相同点和它本身的特点进行分析,注意强调使用注意事项。 五、总结并布置课后作业 六、结束 由老师引导思路对本次课内容作一个系统回顾。 主 要 教 学 内 容
一、增压式伺服制动系 〃为间接操纵式:控制装置是用制动踏板通过主缸输出的液压操纵,并且伺服系统的输出力与主缸液压共同作用于一个中间传动液缸(辅助缸),使该液缸输出到轮缸的液压远高于主缸液压。 〃按伺服能量的形式分:气压伺服-气压能;真空伺服-真空能(负气压能);液压伺服-液压能 1、真空增压式伺服制动系 (1)结构 〃在人力液压式上多设一真空伺服系统,包括发动机进气管、真空气管、真空单向阀、供能装置、传动装置、伺服气室、中间传动液缸(辅助缸) (2)原理 〃利用伺服系统中的真空能保证真空伺服气室输出力与自液压主缸传来的液压作用力同作用于辅助缸活塞,因而辅助缸送至轮缸的压力高于主缸压力。 (3)真空增压器 〃辅助缸、真空伺服气室和控制阀组合装配而成
主 要 教 学 内 容
1)构造 〃辅助缸:分左右两腔,左腔通轮缸,右腔通向制动主缸,活塞,推杆(前装有球阀门) 〃真空伺服气室:磨片分两腔,左腔通真空罐,且经主缸孔与控制阀下气室B相连;右腔接控制阀上腔A。 〃控制阀:液压控制继动阀,有阀门组件(含真空阀门与大气阀门)活塞 2)原理
〃不制动时,大气阀关闭,真空阀开启,控制阀上、下腔相通,上下腔及气室左右腔真空度相同。 〃制动时,踩下踏板,制动液自主缸输入辅助缸,经活塞上孔进入各轮缸,轮缸液压与主缸液压相同,与此同时,输入液压还作用于控制阀活塞上。推使磨片上移,真空阀关闭,再开启大气阀,上下腔隔绝,从而使控制阀上腔与气室右腔真空度下降,其气压升高。而下腔与气室左腔真空度不变。在两腔压力差的作用下,推杆左移,球阀关闭。这样主缸与辅助缸左腔隔绝。此时辅助缸上有两作用力,液压与推杆作用力。则使辅助缸左腔与各轮缸液压高于主缸液压。 主 要 教 学 内 容
2、气压增压伺服制动系 1)结构上采用 气压增压器:由辅助缸、气压伺服室、控制阀组成 2)气压增压器 〃气压增压器:增压-压缩空气(空压机) 〃不制动时 各腔全通大气 排气阀开启,进气阀关闭 〃气压式比真空式压差大,气室直径小,但要保证制动阀力不过大,直径要大
主 要 教 学 内 容
二、助力式伺服制动系 〃为了提高汽车的制动效能,减轻驾驶员的劳动强度,采用液压制动传动机构的汽车多数装有制动助力装置。根据制动助力装置的力源不同可分为真空助力器和液压助力器两种 1、真空助力式伺服制动系 〃下图为一汽奥迪100型轿车的真空助力伺服(直接操纵真空伺服)制动系示意图
〃采用的是对角线布置的双回路液压制动系统,即左前轮缸与右后轮缸为一液压回路,右前轮缸与左后轮缸为另一液压回路。 (1)真空伺服气室:工作时产生的推力,也同踏板力一样直接作用在制动主缸的活塞推杆上。真空伺服气室和控制阀组合成一个整体部件,即为真空助力器。 (2)真空助力器是利用真空能(负气压能)对制动踏板进行助力的装置,对其控制是利用踏板机构直接操纵。
〃真空助力器主要由真空伺服气室和控制阀两部分组成 〃真空伺服气室由前、后壳体组成,其间夹装有伺服气室膜片,将伺服气室分成前、后两腔。前腔经真空单向阀通向发动机进气歧管(即真空源),后腔膜片座的毂筒中装有控制阀,控制阀由空气阀和真空阀组成,空气阀与控制阀推杆固装在一起,控制阀推杆借调整叉与制动踏板机构连接。 〃外界空气经过滤环和毛毡过滤环滤清后进入伺服气室后腔。伺服气室膜片座上有通道A和B,通道A用于连通伺服气室前腔和控制阀,通道占用来连通伺服气室后腔和控制阀。 〃真空助力器工作原理
主 要 教 学 内 容
〃真空助力器不工作时 1)弹簧将推杆连同控制阀柱塞推到后极限位置(即真空阀开启),橡胶阀门则被弹簧压紧在空气阀座上(即空气阀关闭)。 2)伺服气室前、后腔经通道A、控制阀腔和通道B互相连通,并与空气隔绝。 3)在发动机开始工作、且真空单向阀被吸开后,伺服气室左右两腔内都产生一定的真空度。 〃当制动踏板踩下时
1)起初气室膜片座固定不动,来自踏板机构的操纵力推动控制阀推杆和控制阀柱塞相对于膜片座前移。 2)当柱塞与橡胶反作用盘间的间隙消除后,操纵力便经反作用盘传给制动主缸推杆。 3)同时,橡胶阀门随同控制阀柱塞前移,直到与膜片座上的真空阀座接触为止。伺服气室前后腔隔绝。
主 要 教 学 内 容
〃真空助力器充分工作时 1)控制阀推杆7继续推动控制阀柱塞前移,到其上的空气阀座离开橡胶阀门一定距离。外界空气充入伺服气室后腔,使其真空度降低。 2)在此过程中,膜片与阀座也不断前移,直到阀门重新与空气阀座接触为止。因此在任何一个平衡状态下,伺服气室后腔中的稳定真空度与踏板行程成递增函数关系。 3)因为橡胶反作用盘具有液体那样传递压力的作用,在与橡胶反作用盘接触的面积上相比,制动主缸推杆比控制阀柱塞的大,所以作用于制动主缸推杆1的力比作用于控制阀柱塞的大。
主 要 教 学 内 容
2、气压助力式伺服制动系
1)结构上采用 气压助力器:由气压伺服气室与控制阀组成 2)气压助力器 〃气压助力器:助力-压缩空气(空压机) 〃不制动时 各腔全通大气 排气阀开启,进气阀关闭 〃气压式比真空式压差大,气室直径小,但要保证制动阀力不过大,直径要大
主 要 教 学 内 容 三、制动力调节装置 1、采用制动力调节装置的原因 〃制动力FB。同汽车在正常行驶中路面作用于车轮的牵引力一样,制动力FB也不可能超过车轮与路面间的附着力FΦ,即 FB ≤ FΦ = GΦ 式中,G为车轮对路面的垂直载荷;Φ为轮胎与路面间的附着系数。 〃制动力调节装置的作用: 采用各种制动力调节装置,使前后促动管路压力的实际分配特性曲线在不同程度上接近于相应的理想曲线。 尽量避免在制动时后轮先抱死滑移,并在此前提下,尽可能充分地利用附着条件,产生尽可能大的制动力 。 1)理想的制动力分配 〃前后轮制动力之比等于前后轮对路面 垂直载荷之比 〃尽量防止后轮先抱死滑移,在此前提下尽可能充分利用附着条件,产生尽可能大的制动力。 〃制动力大小取决于促动管路中压力(液压或气压) 2)理想的前后轮促动管路压力分配特性 〃Ⅰ-满载时的理想特性; 〃Ⅱ-空载时的理想特性 〃K-无制动力调节装置时的实际特性 〃P1-前促动管路压力 〃P2-前促动管路压力 2、限压阀:串连于液压或气压制动回路的后促动管路中 〃功用:当前后促动管路中压力P1 P2 由0 同步增长到一定值,即自动将P2限定在该值,防止后轮抱死。 1)结构 〃一般由阀盖、阀门、活塞、弹簧、阀体等组成 〃阀门与活塞为一体装入阀体,弹簧使阀门紧靠阀盖 2)工作原理及特性曲线
〃当P1压力较低阀门开启,限压阀不起作用 〃当P1=PS时,液压作用活塞使阀门关闭,后轮缸与主缸隔绝。 〃满载时:〃当P1=P2=PS时前后轮同时抱死;当P1PS即P1≠PS时制动,必然前后轮包死 〃适用:重心高与轴距较大的轻型汽车
主 要 教 学 内 容 3、比例阀 〃充分利用附着条件尽可能产生大制动力。串连于液压或气压制动回路后促动管路中 1)功用 〃重心高度与轴距比值较小的中型以上汽车 〃串连于后促动管路中 〃P1 、P2同步增长到Ps后,限制P2,使P2增长量小于P1增长量。
2)比例阀结构及工作原理(视频)
