就是把室内给水平面图和室内排水平面图合画在同一图上，统称为“室内给水排水平面图”。
该平面图表示室内卫生器具、阀门、管道及附件等相对于该建筑物内部的平面布置情况，它是室内给水排水工程最基本的图样。
1、室内给水排水平面图的主要内容（1）建筑平面图；（2）卫生器具的平面位置：如大小便器（槽）等；（3）各立管、干管及支管的平面布置以及立管的编号；（4）阀门及管附件的平面布置，如截止阀、水龙头等；（5）给水引人管、排水排出管的平面位置及其编号；（6）必要的图例、标注等。
2、室内给水排水平面图的表示方法（1）布图方向与比例。
（2）建筑平面图。
在抄绘建筑平面图时，其不同之处在于：1、不必画建筑细部，也不必标注门窗代号、编号；2、原粗实线所画的墙身、柱等，此时只用细实线画出。
（3）卫生器具平面图。
卫生器具均用细实线绘制，且只需绘制其主要轮廓。
（4）给水排水管道平面图。
平面图中的管道用单粗线绘制。
建筑物的给水排水进口、出口应注明管道类别代号，其代号通常用管道类别的第一个汉语拼音字母，如“J”为给水，“P”为排水。
当建筑物的给水排水进出口数量多于一个时，宜用阿拉伯数字编号。
建筑物内穿过一层及多于一层楼层的立管用黑圆点表示，直径约为3d，并在旁边标注立管代号，如“JL”、“PL”分别表示为给水、排水立管。
当建筑物室内穿过一层及多于一层楼的立管数量多于一个时，宜用阿拉伯数字编号。
当给水管与排水管交叉时，应该连续画出给水管，断开排水管。
（5）标注。
给水排水平面图中需标注尺寸和标高。
3、室内给水排水平面图的画图步骤绘制室内给水排水平面图时，一般应先绘制底层给水排水平面图，再绘制其余各楼层给水排水平面图。
画图步骤如下：（1）画建筑平面图。
抄绘建筑平面图应先画定位轴线，再画墙身和门窗洞，最后画其它构配件。
（2）画卫生器具平面图。
（3）画给水排水管道平面图。
一般先画主管，然后画给水引入管和排水排出管，最后按照水流方向画出各主管、支管及管道附件。

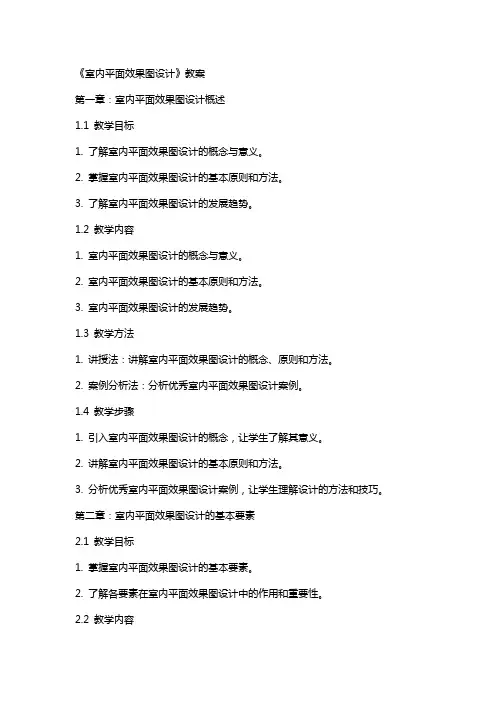

《室内平面效果图设计》教案第一章：室内平面效果图设计概述1.1 教学目标1. 了解室内平面效果图设计的概念与意义。
2. 掌握室内平面效果图设计的基本原则和方法。
3. 了解室内平面效果图设计的发展趋势。
1.2 教学内容1. 室内平面效果图设计的概念与意义。
2. 室内平面效果图设计的基本原则和方法。
3. 室内平面效果图设计的发展趋势。
1.3 教学方法1. 讲授法：讲解室内平面效果图设计的概念、原则和方法。
2. 案例分析法：分析优秀室内平面效果图设计案例。
1.4 教学步骤1. 引入室内平面效果图设计的概念，让学生了解其意义。
2. 讲解室内平面效果图设计的基本原则和方法。
3. 分析优秀室内平面效果图设计案例，让学生理解设计的方法和技巧。
第二章：室内平面效果图设计的基本要素2.1 教学目标1. 掌握室内平面效果图设计的基本要素。
2. 了解各要素在室内平面效果图设计中的作用和重要性。
2.2 教学内容1. 室内平面效果图设计的基本要素。
2. 各要素在室内平面效果图设计中的作用和重要性。
2.3 教学方法1. 讲授法：讲解室内平面效果图设计的基本要素。
2. 案例分析法：分析优秀室内平面效果图设计案例，展示各要素的应用。
2.4 教学步骤1. 讲解室内平面效果图设计的基本要素，包括色彩、材质、家具、灯具等。
2. 通过案例分析，展示各要素在室内平面效果图设计中的作用和重要性。
3. 让学生了解室内平面效果图设计中各要素的搭配技巧。
第三章：室内平面效果图设计的流程与技巧3.1 教学目标1. 掌握室内平面效果图设计的流程。
2. 学习室内平面效果图设计的技巧，提高设计能力。
3.2 教学内容1. 室内平面效果图设计的流程。
2. 室内平面效果图设计的技巧。
3.3 教学方法1. 讲授法：讲解室内平面效果图设计的流程与技巧。
2. 实践操作法：让学生进行室内平面效果图设计实践，掌握设计技巧。
3.4 教学步骤1. 讲解室内平面效果图设计的流程，包括前期准备、设计方案、绘图等步骤。
如何画店面平面设计图基础平面图就是所谓平面图，是地图的一种。
当测区面积不大，半径小于10公里(甚至25公里)的面积时，可以水平面代替水准面。
在这个前提下，可以把测区内的地面景物沿铅垂线方向投影到平面上，按规定的符号和比例缩小而构成的相似图形，称为平面图。
那你想知道如何画店面平面〔制定〕图吗?接下来我告诉你如何画店面〔平面制定〕图。
如何画店面平面制定图：第一步，首先我们必须要到现场看一看店面的房屋结构，然后再用量房尺把每一面墙都量一量，用笔将量取的尺寸记录下来第二步，将尺寸量完以后必须要跟客户〔沟通〕，看看客户有没有什么想法和看法，然后记录下来，在将来制定方案的时候供自己参照。
第三步，沟通完成以后就可以回来做方案了，回来后必须要将手工画图纸在〔电脑〕上用cad绘图软件绘制出房屋的结构，第四步，绘制完成以后就可以开始合计方案了，例如：美发店面的制定里面的功能性主要有一下几个方面：1.吧台背景墙2.客户储物柜3.美发产品展示柜4.毛巾架5.客户已经购买的洗护产品柜6.休闲区7.剪发区8.烫发区。
所以我门制定一个美发店也是着重合计这些功能区，从这些功能区入手制定。
第五步，平面布置完成以后，这个制定方案基本已经完成一半了，平面制定是〔室内制定〕的重中之重，一定要重视。
制定方案有了，那么我们如何去跟客户讲解呢，当然平面图是一方面，如何能找一些参照图来说明你的制定思想岂不是更加形象。
所以找一些参照图，还是很有必要的。
第六步，参照图找好之后我们前期的制定工作就做完了，也就是可以把客户约过来沟通了。
PS平面制定零基础学习方法：一、photoshop基本工作界面的布局、预设工作界面、DIY工作界面、photoshop软件特性与工作原理浅析。
二、PS基本工具：选取工具、基本编辑工具、视图操作工具。
工具栏中各种工具的使用方法。
三、图层类型与图层样式的应用：什么是图层、图层工作原理、图层面板的使用、图层类型与图层转换、图层样式的应用四、矢量工具与路径面板的应用：什么是矢量图形、矢量图层与矢量蒙版、钢笔工具的应用、形状工具的应用、路径与路径面板的应用五、编辑菜单与图像菜单详解：photoshop编辑菜单、常用编辑命令、图像菜单、图像色彩模式转换、调整菜单六、通道原理与通道面板的使用：包括什么是通道、通道的工作原理、通道面板的使用、alpha通道与专色通道的应用方法。

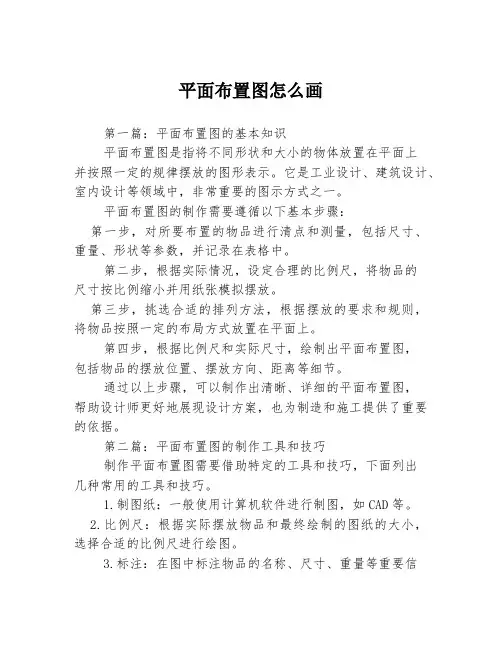

平面布置图怎么画第一篇：平面布置图的基本知识平面布置图是指将不同形状和大小的物体放置在平面上并按照一定的规律摆放的图形表示。
