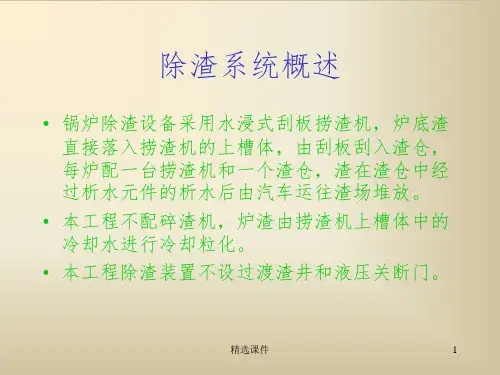

捞渣机结构原理及检修方法
设备构造及工作原理
• 刮板捞渣机布置在气化炉正下方，其由电机 、减速机、链条、刮板、链轮、渣池壳体、液 压装置、搅拌器组成。
• 工作原理：由电机带动，经减速器，带动链条 及刮板运动，把从气化炉排下的渣挂出渣池， 在捞渣过程中，斜坡段完成渣水分离，后期又 上环保设备振动脱水筛，进一步脱水，脱出的 水又回流到渣仓循环利用，链条传动速度通过 变频器调节，在上面弯管的导向装置起着托起 链条和刮板的作用，下面弯管的导向装置则使 链条和刮板始终沿着斜槽运动，从而达到把渣 带出去的目的。
设备构造及工作原理
• 2）捞渣机有足够的强度以确保刮板能从静止条件下犁过沉积的 炉渣。捞渣机拖动机构采用防爆型变频调速电机直联摆线针轮 减速机，通过套筒滾子链轮与拖动轴连接，传动与调速平滑， 动力裕度大。
• 3）渣池顶部设夹层，配的不锈钢顶盖改为铁格栅，便于观察链 条刮板的磨损。
• 4）渣仓内导轮采用侧摇式结构。内导轮的轴承在壳体外，为轴 承外置式内导轮，设导流管，以便将进到空腔的少量渣水导出 ，避免进入轴承室。
环链(23MnNiCrMo54); • 8）渣池顶盖、内导轮轴、导轨—不锈钢（1Cr18Ni9Ti
）；
设备构造及工作原理
• 2、技术参数：
• 1） 出力：
3.5～40t/h 连续调节；
• 2）刮板速度：
0.3～3.5m／min连续调节；
（变频调速）（变频防爆电机佳木斯电机，减速机
H4SH09为弗莱德减速机）
脱水筛位置
设备构造及工作原理
• 1、主要构件材料 • 1）机体—Q235，SS316； • 2）内导轮轴、搅拌器轴—304，其它轴采用45#钢； • 3）传动链轮—球铁(QT700-2)； • 4）衬板—玄武岩铸石板。 • 5）拖动环链轮—20CrMnTi一次锻造成型； • 6）刮板—低碳型钢和锻造合金(Q235-A/20SiMn)； • 7）拖动环链—采用德国进口材质的高强度合金钢耐磨

刮板捞渣机工作原理与结构一、引言刮板捞渣机是一种常用于水处理系统和废水处理设备中的机械设备，主要用于去除水中的污泥和固体颗粒物。

它的工作原理主要是通过刮板的运动将污泥和固体颗粒物从水中捞起并排出，从而实现水质的净化和处理。

本文将从工作原理和结构两个方面来介绍刮板捞渣机的工作机制。

二、工作原理刮板捞渣机的工作原理是基于刮板的运动和水流的作用。

它主要由刮板、传动装置、支撑结构和进出料装置等部分组成。

其工作过程如下：1. 污水进入刮板捞渣机的进料口，经过进料装置均匀分布到机器的工作区域；2. 传动装置带动刮板沿水平方向进行往复运动；3. 刮板在运动过程中与水中的污泥和固体颗粒物发生接触，将其捞起；4. 捞起的污泥和固体颗粒物随着刮板的运动，经过排渣槽排出机器；5. 水经过刮板的作用后变得清澈，达到净化的效果；6. 清澈的水流经出料装置排出机器。

三、结构组成刮板捞渣机的结构主要包括刮板、传动装置、支撑结构和进出料装置等部分。

1. 刮板：刮板是刮板捞渣机的核心部件，它通常由金属材料制成，具有较高的强度和耐磨性。

刮板通过传动装置的带动而进行往复运动，起到捞起污泥和固体颗粒物的作用。

2. 传动装置：传动装置是刮板捞渣机的动力来源，一般由电机、减速机和链条等部分组成。

电机提供动力，减速机将电机的高速旋转转化为刮板的往复运动，链条将动力传递到刮板上。

3. 支撑结构：支撑结构是刮板捞渣机的骨架，主要由钢材制成。

它的作用是支撑刮板和传动装置，使整个机器保持稳定的运行状态。

4. 进出料装置：进出料装置是刮板捞渣机的进出口，用于引导污水的进入和净化水的排出。

进料装置通常由导流板和分布装置组成，能够均匀分布污水到刮板的工作区域。

出料装置通常由出渣槽和排渣管组成，用于排出捞起的污泥和固体颗粒物。

四、适用范围刮板捞渣机广泛应用于污水处理、污泥处理、废水处理、工业生产等领域。

它能够有效去除水中的污泥和固体颗粒物，提高水质的净化效果。

捞渣机工作原理及结构介绍捞渣机工作原理及结构介绍介绍本厂二期#3，＃4炉捞渣机为克莱德贝尔格曼公司生产的刮板捞渣机.此刮板捞渣机具有易于运输和现场安装、便于维护、出渣效率高，不易出现结焦卡涩现象等优点。

是现代大型火电厂首选除渣装置。

刮板捞渣机主要有涨紧装置、液压传动装置、循环水装置、渣井系统、捞渣机装置、渣仓、电器控制等组成。

一、涨紧装置涨紧装置主要由电动机及高压齿轮泵、液压控制阀组（包括溢流阀、电磁换向阀、液控单向阀、压力传感器及数字式智能仪表、测压点）、蓄能器、油箱、液位控制器、过滤器、油缸等部分组成；系统提供远传信号如高压报警信号（100bar）、低压报警信号（45bar）充压信号和综合故障信号（包括滤芯堵塞、油箱液位低和充压时间过长，断链）；整套系统全部采用继电器控制，并配有相应的指示灯和选择开关，便于操作观察。

液压系统部分油箱有效容积：70L主泵流量：Q＝4.2 L/min数字式仪表压力控制（暂定）：P＝6.0～9.0 Mpa最大工作压力：Pmax=14.0 Mpa电动机参数：AC380V功率P＝1.5 Kw转速n=1400 r/min；张紧油缸（数量2个）：规格φ100/70－630主要使用矿物液压油，参照粘度等级标准（ISO3448：1992）来选择进口或国产专业油品公司生产的抗磨液压油，该液压油要求定期进行更换，更换周期为2年。

在工作温度下推荐粘度为40～100cst建议选择与捞渣机头部马达系统相同的液压油，便于用户油品储备；另：在寒冷环境下，建议使用低温液压油（如L-HS68）。

系统清洁度要求：不超过ISO4406 15/12（NAS 1638-9级）；达到清洁度要求的措施或建议：可通过空气滤清器的连接口向油箱中加注液压油，液压油必须经过滤油小车过滤后方可加油，过滤器精度等级10～20μ；油液含水量应该不超过0.1％；使用具有相同精度等级（20μ）的国产或进口专业厂家生产的滤芯定期进行更换。

GBL-0.8×n型系列刮板出渣机使用说明书目录1.概述2. 结构特征与工作原理3. 技术参数4. 安装、调整5. 使用操作6. 保养、维护7. 故障排除8. 易损件清单一、概述：我公司独立开发研制的新型刮板出渣机（灰渣输送机），彻底摆脱了原刮板出渣机的设计理念，创造出了故障率低、长寿命的优秀产品，使其成为目前锅炉除渣系统的主流产品，深受客户信赖。

GBL-0.8×n系列型刮板出渣机主要用于电站锅炉、工业锅炉的机械排渣设备。

刮板出渣机置于锅炉底部，除渣口可与灰沟冲渣或输送机转运实现连续排渣，也可直接用汽车运渣实现间断性排渣。

GBL系列型刮板出渣机的型号编号由汉语拼音字母及阿拉伯数字组成。

设备型号GBL-0.8×n代表的意义是：GBL - 0.8 × n刮板出渣机水平投影长度（m）刮板长度（m）刮板出渣机如果在型号中的阿拉伯数字后面加A、B、C——如，则字母GBL-0.8×13A为重大改进顺序号。

二、结构特征与工作原理:刮板出渣机采用“下回链”式，即使碰到大渣块也不会卡死。

主要由驱动装置、拖动装置、内导轮、张紧装置、壳体、刮板链条及下压轮等几大部分组成。

结构紧凑、运行平稳、耗能低、性能可靠。

该产品有以下主要结构特点：1、主动圆环链轮：采用凹齿式结构设计，精铸成型，并经热处理，故有较高的使用寿命。

该链轮具有接触面积大，承载能力强等优点，且与链条有很好的匹配性能，对于链条因磨损而周节变长具有良好的适应性。

实践证明该结构设计在运行中不易掉链。

2、刮板刮渣板设计独特，具有快速拆装功能。

刮板铰叉插入链条环中，用不锈钢螺栓紧固，从而实现了柔性连接。

当两根链条不同步时，刮板能自动偏转一定角度，找到最佳受力点，使两链条受力均匀。

3、内导轮内导轮采用多重密封方式，能确保灰渣不进入轴承腔内，故使用寿命长。

外圆设有沟槽，链条在沟槽中运行，确保工作中不掉链。

4、张紧装置张紧装置采用手动张紧形式，操作方便、省力。
