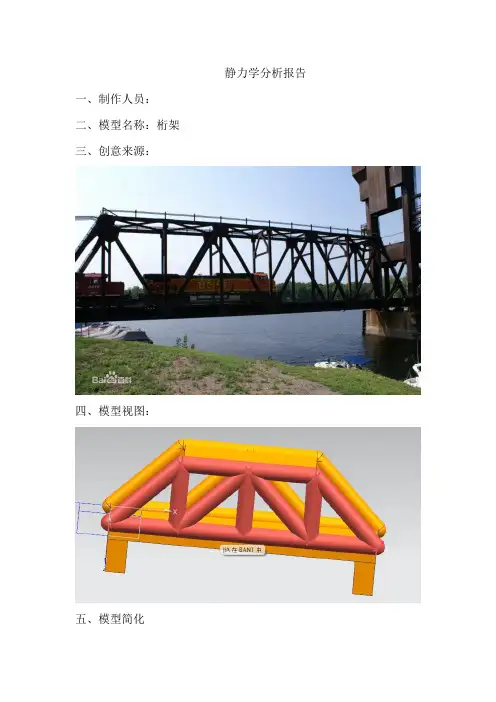

静力学分析报告

一、制作人员：

二、模型名称：桁架

三、创意来源：

四、模型视图：

五、模型简化 因为 桁架本身由硬杆组成，所以简化结构

如下图所示，并求各点的受力情况。

C 4 E 10 F G

13

𝐹𝐴𝑌 2 D 6 I 8 H 12 B 𝐹𝐵𝑌

假设桁架受到集中力G的影响

1以节点A为探究对象

∑𝑚𝐴𝐹=0 𝐹𝐵𝑌∗4−𝐹∗3=0

𝐹𝐵𝑌=0.75𝐹

∑𝐹𝑌=0 𝐹𝐴𝑌+𝐹𝐵𝑌=0

𝐹𝐴𝑌=0.25𝐹

2以节点B为探究对象

𝐹12 𝐹13

B 𝐹𝐵𝑌

∑𝐹𝑌=0 𝐹13cos45°+𝐹𝐵𝑌=0

𝐹13=−3√24𝐹

∑𝐹𝑋=0 −𝐹13cos45°−𝐹12=0

𝐹12=−34𝐹 1

3 5 7 9 11 3以节点G为探究对象

F

𝐹10 G

𝐹11 𝐹13′

∑𝐹𝑌=0 −𝐹13′cos45°−𝐹−𝐹11=0

𝐹11=−0.25𝐹

∑𝐹𝑋=0 𝐹13′cos45°−𝐹10=0

𝐹8=−0.75𝐹

4以节点H为探究对象

𝐹9 𝐹11′

𝐹8 H 𝐹12′

静力学中的受力分析与平衡条件

静力学是物理学的一个分支，研究物体在静止状态下的性质和行为。在静力学中，受力分析是非常重要的一部分，它帮助我们理解物体的受力情况以及如何保持平衡。本文将探讨静力学中的受力分析与平衡条件，并介绍一些常见的静力学问题。

一、受力分析

受力分析是静力学的基础，通过分析物体所受到的力可以确定物体的平衡状态。在受力分析中，我们需要考虑三个方面的力，即作用力、反作用力和重力。

1. 作用力：作用力是指物体所受到的外力，比如我们用手推动一辆自行车，手的作用力对应着物体所受到的作用力。

2. 反作用力：根据牛顿第三定律，每一个作用力都有一个等大、反向的反作用力。以刚才的例子，手对自行车施加的作用力正好等于自行车对手施加的反作用力。

3. 重力：重力是地球对物体的吸引力，是物体的重量。重力的大小取决于物体的质量和地球的引力常数。在受力分析中，我们通常用地球重力加速度的近似值9.8m/s²来计算重力的大小。

受力分析的基本原则是，物体处于平衡状态时，所有作用力的合力和合力矩都为零。这就引入了平衡条件的概念。

二、平衡条件 平衡条件是静力学中非常重要的概念，用于描述物体处于平衡状态时受力的关系。平衡条件包括两个方面，即力的平衡和力矩的平衡。

1. 力的平衡：当物体处于平衡状态时，所有作用力的合力为零。即ΣF=0，其中ΣF表示作用力的合力。例如，一个悬挂在天花板上的吊扇，由于重力和引擎产生的力相互平衡，所以整个吊扇保持静止。

2. 力矩的平衡：当物体处于平衡状态时，所有力矩的合力为零。力矩是指作用力在垂直于力臂方向上的分量与力臂的乘积，其中力臂是指从旋转轴到作用力的垂直距离。即Στ=0，其中Στ表示力矩的合力。例如，一个平衡在桌子边缘的放大镜，由于重力产生的力矩和支撑力产生的力矩相互平衡，所以放大镜保持稳定。

通过对力和力矩的平衡条件的分析，我们可以解决许多与物体平衡有关的问题。

三、常见静力学问题

静力学分析

我们的世界处在一个动态的变化之中，任何结构物的安全性都与静力学分析息息相关。静力学分析是一门重要的工程学科，它的主要任务是求解各种物体的在外力的作用下的状态，以及外力作用下物体的变形和位移。静力学分析有助于精确评估结构安全性，是承载应力分析和安全检验非常重要的工具。

静力学分析是以构件为基础，其运算步骤如下：

一、首先，确定构件的荷载类型，如重力、摩擦力、弹簧力、拉力等，然后根据解析方法，计算出构件组合所抵抗的受力大小。

二、进行比较分析，对构件的受力乘以构件的实际抗力，如抗剪抗弯抗压等，得到有效受力大小和受力范围，确认结构物是否符合安全设计规范。

三、进行强度验证，检验构件在有效受力作用下，是否可以抵抗施加的外力。

以上过程分别涉及构件的荷载类型与分析，力学材料的耐受性和强度验证。很显然，正确的分析和验证，可以提高结构物的稳定性，提升静力学效果，以满足工程实际的要求。

静力学分析的应用非常广泛，从桥梁、管道、机械设备、电气设备、建筑屋面等各个结构构件，到机械零部件，人体系统，船只结构系统，甚至空间飞行器等复杂结构系统，都需要采用静力学分析来进行设计、强度评估和安全检验。

从实际的工程应用来看，静力学的理论分析时常与实验研究结合使用，以精确解决工程设计中的各种问题。它的应用不仅可以防止结构物在外力作用下出现损坏，而且可以有效提升工程效率，为建筑物提供可靠的支撑和限度。因此，在工程和科学领域，静力学分析可以说是非常重要的工具。

有限元结构静力学分析

有限元结构静力学分析的基本原理是将结构分割为离散的小单元，通过对这些小单元的力学行为进行数学建模来研究整个结构的行为。通常情况下，结构被离散为多个三角形或四边形单元，每个单元内的力学行为可通过有限元模型进行模拟。有限元方法基于结构的力学行为方程，通过数值计算的方式求解出结构的位移、应力等物理量。

1.生成有限元离散网格：将结构几何分割为小单元，构成有限元离散网格。通常受到计算资源和准确性的限制，根据具体情况选择单元尺寸和分割密度。

2.建立有限元模型：对每个单元进行力学行为的建模，包括约束、边界条件等。通常使用线性弹性模型，即假设结构为弹性体，在小变形范围内满足胡克定律。

3.求解结构位移：根据结构的边界条件和受力情况，求解结构的位移。位移是结构分析的基本结果，可通过求解结构的刚度矩阵和载荷向量来获得。

4.计算应力和变形：根据结构的位移，计算结构中各个单元的应力和变形。应力和变形是结构分析的重要结果，可用于评估结构的安全性和合理性。

5.分析结果的后处理：对求解得到的位移、应力和变形等结果进行后处理，如绘制位移云图、应力云图等，以便更直观地了解结构的行为。

在实际应用中，有限元结构静力学分析需要注意以下几个方面： 1.模型准确性：选择合适的有限元模型和求解方法以保证结果的准确性。选择适当的单元尺寸和分割密度，根据具体情况对模型进行验证和校正。

2.材料特性：结构的力学性质受到材料特性的影响，如弹性模量、泊松比等。确保材料特性的准确性和可靠性，以获得可靠的力学分析结果。

3.界面和边界条件：结构的界面和边界条件对分析结果有重要影响。需要仔细设定和模拟各个界面和边界条件，以反映实际工况和受力情况。

4.结构非线性问题：有限元结构静力学分析通常假设结构在小变形范围内满足胡克定律。对于存在非线性行为的结构，如大位移、屈曲等，需要采用相应的非线性分析方法。

总而言之，有限元结构静力学分析是一种重要的结构力学分析方法，通过离散化和数值计算的方式求解结构的力学性质。在应用中需要注意模型准确性、材料特性、界面和边界条件以及非线性问题等方面，以获得准确和可靠的分析结果。
