防爆电机标志铭牌

操作使用说明书耐压封闭式交流电机II 2G Ex d(e)IIC(B)T3-T6 GbII 2D Ex tb IIIC T120-85 °C Db所有品牌和产品名称都是各相应品牌所有人的商标或注册商标。

2001年第1版，编辑日期：2001年2月2002年第2版，编辑日期：2002年3月2003年第3版，编辑日期：2003年6月2004年第4版，编辑日期：2004年4月2005年第5版，编辑日期：2005年2月2005年第6版，编辑日期：2005年5月2012年第7版，编辑日期：2012年7月版权所有者：© ATB Nordenham GmbH, 26954 Nordenham·德国作者：沃尔夫冈 · 索贝尔（Wolfgang Sobel）保留所有权利，也包括翻译权利。

未经我方的书面许可，不得以任何形式（包括印刷、复印、微缩胶片或其他方法）复制本手册的任何部分，也不得使用电子系统对本手册的任何部分进行加工处理。

保留更改权。

本手册采用无氯、无酸漂白纸浆制成的纸张印制。

警告！危险电压！注意防爆保护！开始安装之前∙切断设备电源。

∙确保设备不会被擅自重新启动。

∙确定设备处于无电压状态。

∙接地和短接。

∙覆盖相邻带电部件或用隔离装置隔离相邻带电部件。

∙务必遵循规定的设备安装说明。

∙本装置/系统上的工作只能由按照EN 50110-1/-2（VDE 0105第100部分）获得相应资质认证的人员加以实施。

∙电气安装必须按照相关规定进行（例如：导线横截面、熔丝保护、安全引线连接）。

∙除接线箱外，未经生产商同意，在保修期内打开发动机，将失去保修资格。

∙所有修理工作都必须使用原装备件。

∙电机导电部件和旋转部件可能导致严重的人身伤害事故，甚至造成致命的人身伤害。

∙所有运输、安装、投入运行和维修保养工作只能由获得资质认证的专业人员完成；并要注意遵循防爆保护标准以及国家事故防范规定。

∙采取安全防范措施，防止可能出现的人身伤害事故，这对上述准则规范所涉及的设备来说是非常重要的。

系列代号中，汉语拼音字母含义
例1：Y D100L-6/4/2例2：Y C T180–4A
控制装置的代号
极数比驱动电动机的极数
长机座机座中心高（mm）
机座中心高（mm）调速
多速电磁
异步电动机异步电动机
控制装置代号：
A——手操作普通式
B——手操作精密型
C——信号控制精密型
例3：Y B315M–4例4：Y H90S–4
电动机极数极数
机座长度，中机座机座长度，短机座
机座中心高机座中心高（mm）
隔报爆高转差率
异步电动机异步电动机
例5：Y E J225M–4例6：Y L B2501-4
极数极数
机座长度，中机座铁心长度
机座中心高（mm）机座中心高
附加制动深井泵用
制动立式
异步电动机异步电动机。

1.型号：为了适应不同用途和不同工作环境的需要，电动机制成不同的系列,每种系列用各种型号表示。

例如Y 132 M- 4Y →三相异步电动机，其中三相异步电动机的产品名称代号还有：YR 为绕线式异步电动机；YB为防爆型异步电动机；YQ为高起动转距异步电动机。

132→机座中心高(mm)M →机座长度代号M表示中机座，L表示长机座，S表示短机座W 户外4 磁极数1. 极数反映出电动机的同步转速，2极同步转速是3000r/m in，4极同步转速是1500r/min，6极同步转速是1000r/min,8极同步转速是750r/min。

绕组的一来一去才能组成回路，也就是磁极对数，是成对出现的，极就是磁极的意思，这些绕组当通过电流时会产生磁场，相应的就会有磁极。

三相交流电机每组线圈都会产生N、S磁极，每个电机每相含有的磁极个数就是极数。

由于磁极是成对出现的，所以电机有2、4、6、8……极之分。

2. 若三相交流电的频率为50Hz,则合成磁场的同步转速为5 0r/s,即3000r/min.如果电动机的旋转磁场不止是一对磁极,进一步分析还可以得到同步转速n与磁场磁极对数p的关系:n=60f/p.f为频率,单位为Hz.n的单位为r/min.ns与所接交流电的频率(f)、电机的磁极对数(P)之间有严格的关系ns＝f/P在中国，电源频率为50赫，所以二极电机的同步转速为3000转/分，四极电机的同步转速为1500转/分，余类推。

异步电机转子的转速总是低于或高于其旋转磁场的转速，异步之名由此而来。

异步电机转子转速与旋转磁场转速之差（称为转差）通常在10％以内。

由此可知，交流电机（不管是同步还是异步）的转速都受电源频率的制约。

因此,交流电机的调速比较困难,最好的办法是改变电源的频率，而以往要改变电源频率是比较复杂的。

所以70年代以前，在要求调速的场合，多用直流电机。

随着电力电子技术的发展，交流电动机的变频调速技术已开始得到实用。

防爆电机铭牌设置标准随着现代工业的发展，防爆电机在工业生产中发挥着重要的作用。

为了确保防爆电机的正常运行和维护管理，电机铭牌的设置变得至关重要。

本文将介绍防爆电机铭牌的设置标准，以保障工业生产的安全和可靠性。

一、铭牌信息的内容要求1. 电机型号和规格：铭牌上应清楚地标示出电机的型号和规格。

这些信息是正确设置和维护电机的基础。

2. 防爆性质：铭牌上应明确标示电机的防爆特性。

例如，是否符合防爆等级、防爆等级分类等信息，以指导用户正确选择和使用防爆电机。

3. 防爆标志：铭牌上应包含相应的防爆标志，以便用户快速辨识。

4. 额定参数：铭牌上应标示出电机的额定参数，如额定电压、额定功率、额定电流等。

5. 制造商信息：铭牌上应包含制造商的名称、地址和联系方式，用户可以通过这些信息与制造商进行有效的沟通和联系。

二、铭牌的材质和尺寸要求1. 材质要求：铭牌应选用耐腐蚀、耐磨损的材料制作，如不锈钢、铝合金等。

这些材料能够保证铭牌在恶劣环境中长时间使用而不受损。

2. 尺寸要求：铭牌的尺寸应根据电机的大小合理确定，确保铭牌上的信息能够清晰可见，不易褪色和磨损。

三、铭牌的固定要求1. 固定位置：铭牌应固定在电机外壳上的明显位置，便于工作人员和维修人员查找和识别。

固定位置应避免暴露在外部有可能损坏的地方。

2. 固定方式：铭牌应采用可靠的固定方式，例如螺丝、铆钉等，以确保在工作过程中不易脱落或损坏。

3. 防护措施：对于易受损的铭牌，如需要在潮湿、腐蚀等环境中使用的电机，应对铭牌进行防护措施，以延长铭牌的使用寿命。

四、铭牌的维护管理1. 定期检查：企业应制定电机铭牌的定期检查制度，定期检查铭牌的牢固性和可读性，及时发现问题并进行维修或更换。

2. 替换标准：当铭牌出现无法修复的损坏、模糊不清或不再符合相关标准时，应及时进行更换，保证铭牌信息的准确性。

3. 维护记录：企业应建立铭牌维护记录，记录每次维护的时间、内容和责任人，以便追溯和管理。

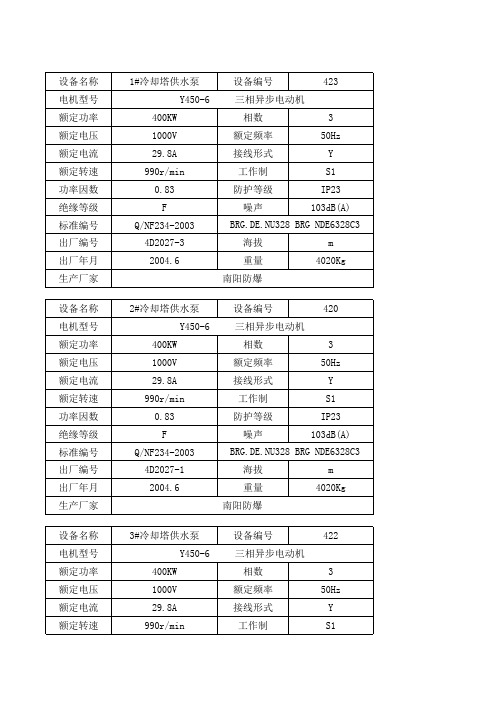

三相异步电动机铭牌解读电动机是把电能转换成机械能的设备，要正确使用电动机，必须先能看懂其铭牌。

三相异步电动机铭牌上各个数据的含义如下：一、型号电动机型号通常由产品代号、规格代号、特殊环境代号组成。

1、产品代号电动机产品代号通常由类型代号、特点代号、设计序号组成。

1）类型代号类型代号表示电动机的类型，用汉语拼音字母表示。

异步电动机代号Y，Y系列电动机全称为全封闭自扇冷式三相鼠笼型异步电动机。

2）特点代号特点代号表示电动机的性能、结构，用字母表示。

（1）性能YB是隔爆型防爆电机；YBX3是最新设计的高效节能隔爆电机；YBF是粉尘防爆电机；YBP是隔爆变频电机；YBS是输送机专用防爆电机。

（2）结构B3为机座带底脚、端盖上无凸缘的结构型式；B5为机座不带底脚、端盖上带大于机座的凸缘的结构型式；B35为机座带底脚、端盖上带大于机座的凸缘的结构型式。

3）设计序号表示产品设计的顺序，用阿拉伯数字表示。

对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。

比如：Y3、YB3、YBX3。

2、规格代号电动机规格代号主要用中心高、机座长度、铁芯长度、极数来表示。

1）中心高度中心高度是指由电机轴心到机座底脚面的高度，根据中心高度的不同可以将电机分为大型、中型、小型和微型四种。

2）机座长度机座长度用国际通用英文字母表示。

短机座S；中机座M；长机座L。

3）铁芯长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。

4）极数分2极、4极、6极、8极、10极、12极等。

3、特殊环境代号特殊环境代号表示电动机所能适用的特殊工作环境，用特定的字母或字母加数字表示。

“高”原用G；船(“海”)用H；户“外”用W；化工防“腐”用F；热带用T；湿热带用TH；干热带用TA。

二、额定功率电动机的额定功率是指电动机在额定工作状态下运行时，轴上所输出的机械功率，一般用kW（千瓦）表示，但也有的用HP(马力)表示。

它们之间换算关系是：1kW=1.36HP，1HP=0.736kW。

防爆电机检验标准一、外观检查1. 防爆电机外壳应无变形、锈蚀、油漆剥落等现象，表面光洁，无污垢、灰尘等杂质。

2. 防爆电机的铭牌应清晰、完整，标有防爆标志、额定电压、额定电流、转速、生产厂家等信息。

3. 防爆电机的紧固件应无松动现象，接线盒、接线端子等电气元件应无锈蚀、无灰尘。

二、转子检查1. 防爆电机的转子应无轴偏心、弯曲等现象，转动灵活无阻。

2. 电机的鼠笼应无裂纹、断条等缺陷，鼠笼与端环的连接应牢固，焊接质量良好。

3. 滑环表面应光滑、无烧伤、划痕等缺陷，碳刷与滑环的接触应良好，无过度磨损现象。

三、轴承检查1. 轴承应无磨损、裂纹、保持架完整，转动灵活无阻。

2. 轴承与轴的配合应紧密，轴颈表面应无磨损、划痕等缺陷。

3. 轴承的润滑装置应完好，润滑剂清洁无杂质。

四、定子检查1. 防爆电机的定子应无变形、开裂等现象，铁芯无明显磨损、锈蚀等缺陷。

2. 定子绕组应无短路、断路等现象，绝缘层无破损、老化等缺陷。

3. 定子与机座之间的紧固件应无松动现象。

五、防爆面检查1. 防爆面的光洁度应达到规定要求，表面应无锈蚀、划痕、凸起等缺陷。

2. 防爆面的尺寸应符合设计要求，不能过小或过大。

3. 防爆面上的螺栓、螺母等紧固件应齐全、完好，紧固力矩符合规定要求。

4. 防爆面上的密封圈、密封垫等密封件应完好无损，材质符合要求。

5. 防爆面上的接线盒、接线端子等电气元件应安装牢固，接线端子紧固良好，无松动现象。

6. 防爆面上的观察窗应透明、洁净，无明显划痕或破碎现象。

7. 防爆面上的安全警示标志应清晰可见，安装在易见的位置。

8. 防爆面上的防护罩等安全装置应完好无损，能够有效地防止意外伤害。

9. 防爆面上的接地装置应完好无损，接地电阻符合规定要求。

10. 防爆面上的温度传感器等测温装置应完好无损，能够准确监测电机温度。

11. 防爆面上的压力传感器等测压装置应完好无损，能够准确监测电机内部压力。

12. 防爆面上的流量传感器等测流装置应完好无损，能够准确监测电机冷却水流量。

防爆电机标志铭牌
防爆电机铭牌上通常会包含以下信息：
1. 防爆标志：例如Ex为中国及国际电工委员会防爆标志。

防爆形式：d代表隔爆型，此外还包括增安型（Ex e）、本安型（Ex is）、正压型（Ex p）、充油型（Ex o）、充砂型（Ex q）、无火花型（Ex n）、浇封型（Ex m）、气密型（Ex h）、粉尘防爆型等防爆形式。

2. 设备类别：Ⅰ类表示煤矿瓦斯环境；Ⅱ类表示除煤矿瓦斯环境之外的爆炸性气体环境；IIA：如乙醇、汽油、丙酮、甲烷、丙烷等。

IIB：如乙烯、乙醛等。

IIC：如氢气、乙炔等。

标有IIB的设备可适用于IIA设备的使用条件。

同样，标有IIC的设备可适用于设备IIA和IIB的使用条件；因此，防爆等级IIC＞IIB＞IIA。

3. 温度等级：表示电机的绝缘材料在高温下的耐受能力。

4. 额定数据：包括额定功率、额定电压、额定电流等。

5. 防护等级：表示电机的防护能力，通常用字母IP后接两位数字表示，如IP55表示防尘等级为5，防水等级为5。

6. 制造商信息：包括制造商的名称、商标、型号等信息。

以上信息仅供参考，具体以电机铭牌上的内容为准。

防爆检查标准一、标志： 1.无防爆标志（Exdi）2.无煤安标志（MA） 3.无防爆检查合格证4.无入井许可证5.无产品“铭牌”不完好二、外壳：1.无隔爆轴承盖转轴穿过隔爆外壳壁的设备 2.外壳变形长度超过50mm 3.外壳凹凸深度超过5mm4.外壳开焊5.外壳锈蚀严重6.外壳有锈皮脱落7.外壳油漆皮脱落较多不完好三、防爆腔：隔爆腔接线座有裂缝或晃动四、观察窗：1.密封衬垫厚度小于2mm、衬垫宽度小于9.5mm、玻璃表面伤痕深度大于1mm 2.玻璃表面伤痕深度小于1mm 不完好五、防爆面：1.防爆面有油漆和硬杂物2.防爆面间隙和宽度小于规定参照《煤矿防爆电气检查标准》中的附表 3.快开式门或盖的隔爆接合面的最小有效宽度不小于25mm 4.防爆面局部存在直径大于0.5mm，深度大于1mm的砂眼，在1cm2范围内超过5个煤矿防爆电气检查标准 4 观察窗 1 标志 2 外壳1 5.隔爆面划伤超过规定值参照《煤矿防爆电气检查标准》中的附表 6.防爆面粗糙度大于6.3um7.操纵杆的粗糙度大于3.2um 8.隔爆面少量划伤、有锈迹，用棉纱擦后，有“云影”不完好9.用棉纱擦后仍留有锈蚀斑痕10.磷面脱落并未涂防锈油11.涂防锈油过多不完好六、电缆引入装置：1.高压电缆填料的填充深度未大于电缆引入孔径的1.5倍或小于40mm 2.使用铠装电缆，密封圈未全部套在铅皮上3.电缆护套伸入器壁小于5mm4.电缆护套伸入器壁大于15mm不完好5密封圈、金属挡板和挡圈安装错次序6.金属档板直径与进线装置内径之差大于2mm、厚度小于2mm7.金属套圈外径与进线装置内径之差大于2mm、厚度小于2mm8.接线嘴压紧后无间隙9.金属圈内的外径与喇叭嘴伸入器壁规格不一致10.接线嘴未平行压紧，两压紧螺丝入扣差大于5mm 不完好11.接线嘴外部有缺损，不影响防爆性能不完好12.卡兰式的以压紧密封圈后用单手晃动喇叭嘴，上下左右晃动为失爆13.螺旋式接线嘴拧入扣数少于5扣，用单手顺压紧方向用力拧动超过半圈14.接线嘴朝上15.电缆压紧后的直径比原直径减少10%以上不完好16.电缆压线板未压紧电缆17.低压隔爆开关接线室有负荷侧接线嘴接入引出电源线或从电源侧接线嘴接入引出负荷线18.低压隔爆开关接控制线、信号线的喇叭嘴接入或引出动力线七、密封圈：1.使用不合格的橡胶密封圈 2.密封圈尺寸不符合规定参照《煤矿防爆电气检查标准》中的附表 3.密封圈内径与电缆外径差大于±1mm 4.芯线截面积4mm2及以下电缆密封圈内径大于电缆外径 5.密封圈的厚度小于电缆外径的0.7倍，或小于10mm6.密封圈的宽度小于电缆外径的0.3倍，或小于4mm截面积70mm2的电缆除外7.密封圈修整后凹凸大于2mm 含2mm8.密封圈修整后凹凸小于2mm 不完好9.控制线、信号线的密封圈分层严重内凸、外凹达密封圈宽度的1/310.电缆与密封圈之间包扎其它物体11.密封圈的单孔内穿进多根电缆八、坚固件：1.隔爆面紧固件不齐全、不完整、不可靠2.紧固件未采用不锈材料或经电镀防锈处理不完好 3.用于紧固部位的螺母、螺栓其规格不一致不完好 4.螺纹裸露部分超过三扣不完好 5.紧固隔爆面的螺母未上满扣 6.紧固螺钉伸入螺孔长度未大于螺纹直径的尺寸，如螺孔深度不够螺纹直径尺寸，而螺钉未拧满螺孔铸铁、铜、铝件等未大于于螺纹直径的1.5倍7.螺栓松动8.无弹簧垫圈和弹簧垫圈不合格或无背帽九、联锁装置：1.开关的闭锁装置未能可靠地防止擅自送电 2.不能防止擅自开盖操作 3.非专用工具也可以轻易解除联锁装置的作用 4.开关内隔离开关未与负荷断路器、接触器在电气或机械上联锁十、电缆连接：1.电缆的连接未采用连接装置的接头包括通讯、照明、纤毫、控制以及高低压橡套电缆 2.铠装电缆的连接不采用连接器和未灌注绝缘充填物或充填不严密的接头 3.通电电缆末端没有接防爆电气设备或防爆元件 4.橡套电缆护套损坏露出芯线或伤痕深度达最薄处二分之一以上，长度达20mm，或沿围长三分之一以上十一、接线工艺：1.接线未采用弓形垫圈、碗形垫圈或利用专用的接线头连接导线2.螺母下没有弹性垫圈或双螺母3.螺母压住芯线绝缘 5.高压电缆的连接，未采用压接方式不完好6.接线柱使用压板压线时，压板凹面未一律朝下不完好7.井下使用的带有屏蔽层未处理干净，造成事故按失爆处理8.电气设备内接地线未接9.接线腔内地线长度太松或太紧不完好10.螺母、垫圈涂有绝缘物11.接线腔不干净，有杂物或水珠不完好12.使用铠装电缆的接线腔内有油不完好13.隔爆接线腔内导线的电气间隙不符合规定值参照《煤矿防爆电气检查标准》中的附表4.芯线裸露部分距卡爪的最近端大于1mm（或距平垫圈）不完好10 电缆与连接14.隔爆电动机斜面接线盒反装十二、其它：1.插接装置的电源侧未接插座，负荷侧未接插销2.当断开时插销带电 3.防爆电气设备的保护装置和影响防爆性能的附属元件不齐、不完整或不可靠4.接线嘴电缆出口处不平滑，出现死弯致使像套电缆绝缘外护套与相线的绝缘橡胶分层包括控制线、信号线 5.旋转电机在正常工作状态下，外风扇、风扇罩、通风孔挡板和它们的紧固零件相互间的距离大于风扇最大直径的1%，或小于1mm6.弹性物上再加弹簧垫7.井下电缆用铁丝捆吊或盘圈不完好8.喇叭嘴用密封圈分层朝外9.接地装置不规范，或串联接地10.五小电器未上牌管理或牌板规格不一致，或用铁丝固定不完好11.矿用开关未上架管理不完好。

防爆电机铭牌设置标准为了确保防爆电机的安全、稳定运行，提高工作效率和安全性，以下是防爆电机铭牌设置的标准，包括以下几个方面：1. 电机型号电机型号应清晰、简洁地标识出电机的类型、规格、性能等基本信息。

一般包括产品系列、功率、极数、安装方式等信息。

铭牌上应使用中文和英文两种文字标识，确保在使用中不会出现误解。

2. 防爆等级防爆等级是防爆电机的重要技术参数，应按照国家相关标准在电机铭牌上明确标识。

防爆等级标识应清晰、醒目，并置于显著位置。

3. 额定电压额定电压是电机在额定转速下正常运行时所承受的电压。

在铭牌上应标识出电机的额定电压，一般以kV为单位。

同时，也应标识出电机的电源频率和额定电流等信息。

4. 额定电流额定电流是电机在额定转速下正常运行时所承受的电流。

在铭牌上应标识出电机的额定电流，一般以A为单位。

同时，也应标识出电机的起动方式等信息。

5. 额定转速额定转速是电机在额定电压和额定电流下正常运行时的转速。

在铭牌上应标识出电机的额定转速，一般以r/min为单位。

同时，也应标识出电机的旋转方向等信息。

6. 功率因数功率因数是电机运行中的重要参数，反映了电机的效率和使用情况。

在铭牌上应标识出电机的功率因数，一般以cosφ为单位。

同时，也应标识出电机的总效率等信息。

7. 绝缘等级绝缘等级是电机的重要安全性能参数，反映了电机的绝缘材料和绝缘性能。

在铭牌上应标识出电机的绝缘等级，一般以摄氏度（℃）为单位。

同时，也应标识出电机的最大允许温升等信息。

8. 防护等级防护等级是电机对外部环境条件的防护能力。

在铭牌上应标识出电机的防护等级，一般以IP代码（例如IP55、IP65等）为单位。

同时，也应标识出电机的防护类型（如防水、防尘等）等信息。

9. 使用环境为了确保电机的安全稳定运行，在铭牌上应标识出电机适合运行的环境条件（如温度、湿度、海拔等）。

同时，也应标识出电机禁止运行的环境条件（如腐蚀性气体、导电粉尘等）。
