输电线路雷击故障的分析与故障查找

解析输电线路运行故障和处理措施输电线路是电力系统中重要的组成部分，它承担着输送电能的重要任务。

由于各种原因，输电线路在运行过程中可能会出现故障，这给电力系统的安全稳定运行带来了一定的影响。

对于输电线路的运行故障和处理措施进行深入的解析是非常有必要的。

一、输电线路运行故障的原因1. 自然灾害：自然灾害是导致输电线路故障的主要原因之一。

比如雷击、风灾、暴雨等自然灾害都有可能导致输电线路的故障。

特别是在雷电交加的夏季，雷击对输电线路的影响尤为严重，可能造成线路的短路或者瞬时断电。

2. 人为因素：输电线路的故障还有很大一部分是由人为因素引起的。

比如施工作业中疏忽大意、未按规定操作和误操作都有可能造成输电线路的故障。

盗挖和损坏输电线路的行为也是导致输电线路故障的一个因素。

3. 设备老化：输电线路的设备随着使用时间的增长也会逐渐老化，设备老化可能会导致输电线路的故障。

比如绝缘子老化、绝缘子断裂等都有可能引起线路的故障。

4. 过载运行：在某些特殊情况下，输电线路可能会出现过载运行的情况，这也会导致线路的故障。

当电力负荷突然增大，导致输电线路运行超负荷，就有可能引起线路的故障。

1. 现场处置：一旦输电线路出现故障，首要任务是迅速到现场进行处置。

对于不同类型的故障，处理的方式也不同。

对于线路的短路故障，首先需要切断故障段，并联络相关部门进行处理；对于绝缘子的断裂，也需要尽快更换或者修复受损的设备。

2. 系统调度：在输电线路出现故障后，需要及时组织相关人员进行现场处置，同时需调度中心进行电网调度，保障其他线路的稳定运行，防止故障扩散造成更大范围的影响。

3. 故障分析：对于每一次输电线路故障都要进行深入的分析，找出故障原因和漏洞，不断的完善和提高输电线路的应急处置措施和技术水平。

通过故障分析还可以总结出相似故障的处理经验，为日后的处置工作提供参考。

4. 预防措施：为了防止输电线路的故障，需要加强输电线路的管理和维护工作。

35kV输电线路雷击跳闸分析及预防措施摘要：近几年来，因雷电而引发的输电线路掉落以及跳闸问题频频出现，不仅大大影响了用电设备运行的安全性，同时也在很大程度上对人们的日常工作生活造成了不良影响。

根据相关资料显示，全国各地每年都会发生多起因雷击造成的线路掉落和跳闸问题。

前几年，这一现象主要集中于山区，近些年则表现出了向平原地区转移的发展趋势。

可以说，雷击已成为影响输变电线路运行安全性和稳定性的主要因素。

关键词：35kV；输电线路；雷击跳闸；预防措施1 35kV输电线路运行的现状及雷击跳闸的类型1.1 35kV输电线路运行的现状35kV输电线路是电力系统中非常重要的组成部分，从目前情况来看，35kV输电线路运行过程中还存在如下几方面较为薄弱的环节：很大一部分35kV输电线路运行的时间过长，线路存在严重老化的问题，有些输电线路运行时间达到10年以上，甚至有的运行了30年以上，非常不利于线路运行的安全性和稳定性；某些输电线路没有进行避雷线的架设，缺少避雷线的屏蔽作用，这就造成了杆塔和线路全都暴露在雷电的打击范围内；一般情况下35kV 输电线路都只装设3~4片的绝缘子，这就造成线路的抗雷击能力比较低，不管是哪种雷击方式（主要有反击雷、感应雷以及绕击雷等等）都非常容易造成跳闸问题；对于输电线路来说，绝大部分都是布设在相对偏远的地区，例如山顶、半山坡以及丘陵地区相对比较突出的点，这些位置都非常容易遭到雷电的打击，从而引发跳闸事故。

1.2雷击跳闸的类型1.2.1反击类跳闸其主要特点为：故障点的接地电阻不符合标准要求，故障点主要是一基多相或者多基多相，在发生跳闸故障时在故障点会出现比较大的雷电流，一般情况下故障相是水平排列的中相或者垂直排列的中、下相。

1.2.2绕击类跳闸其主要特点为：输电线路架设有架空避雷线，故障点的接地电阻符合标准要求，故障点属于单基单相或者相邻两基同相，在发生跳闸故障时在故障点会出现比较小的雷电流，故障点发生的位置大都是在山顶边坡等容易绕击的区域，故障相大都是水平排列的边相或者垂直排列的上相。

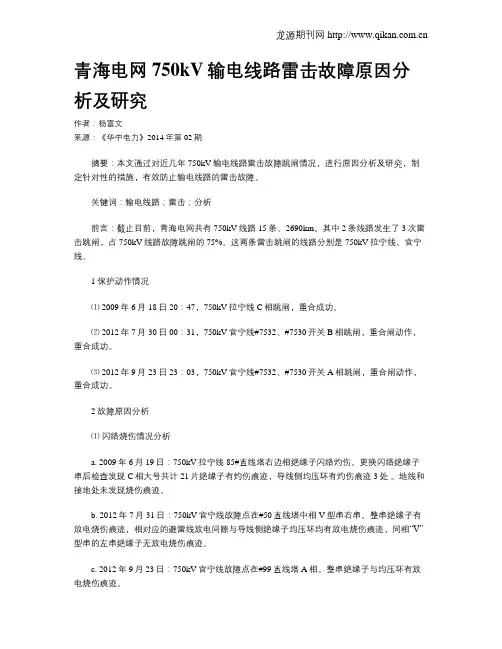

青海电网750kV输电线路雷击故障原因分析及研究作者：杨富文来源：《华中电力》2014年第02期摘要：本文通过对近几年750kV输电线路雷击故障跳闸情况，进行原因分析及研究，制定针对性的措施，有效防止输电线路的雷击故障。

关键词：输电线路；雷击；分析前言：截止目前，青海电网共有750kV线路15条、2690km。

其中2条线路发生了3次雷击跳闸，占750kV线路故障跳闸的75%。

这两条雷击跳闸的线路分别是750kV拉宁线、官宁线。

1 保护动作情况⑴ 2009年6月18日20：47，750kV拉宁线C相跳闸，重合成功。

⑵ 2012年7月30日00：31，750kV官宁线#7532、#7530开关B相跳闸，重合闸动作，重合成功。

⑶ 2012年9月23日23：03，750kV官宁线#7532、#7530开关A相跳闸，重合闸动作，重合成功。

2 故障原因分析⑴闪络烧伤情况分析a. 2009年6月19日：750kV拉宁线85#直线塔右边相绝缘子闪络灼伤。

更换闪络绝缘子串后检查发现C相大号共计21片绝缘子有灼伤痕迹，导线侧均压环有灼伤痕迹3处。

地线和接地处未发现烧伤痕迹。

b. 2012年7月31日：750kV官宁线故障点在#50直线塔中相V型串右串。

整串绝缘子有放电烧伤痕迹，相对应的避雷线放电间隙与导线侧绝缘子均压环均有放电烧伤痕迹，同相“V”型串的左串绝缘子无放电烧伤痕迹。

c. 2012年9月23日：750kV官宁线故障点在#99直线塔A相。

整串绝缘子与均压环有放电烧伤痕迹。

⑵故障杆塔所处地形分析750kV拉宁线#85塔型为ZB435B-60，地处贵德县尕让乡扎里毛村，位于山梁顶部，海拔高度3448.2m。

750kV官宁线#50塔型为ZB225-39，地处民和县浪塘山，故障塔位附近植被良好，海拔高度2647.7m。

750kV官宁线#99塔型为ZB125-33，地处民和县马营山，故障塔位附近植被良好，海拔高度2290.4m。

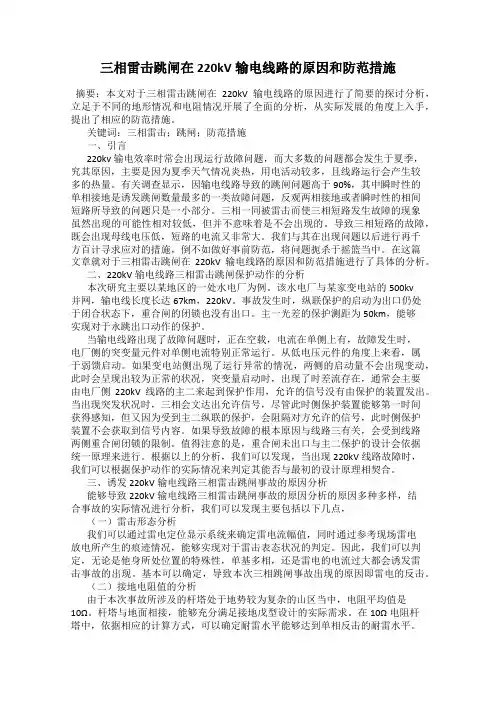

三相雷击跳闸在220kV输电线路的原因和防范措施摘要：本文对于三相雷击跳闸在220kV输电线路的原因进行了简要的探讨分析，立足于不同的地形情况和电阻情况开展了全面的分析，从实际发展的角度上入手，提出了相应的防范措施。

关键词：三相雷击；跳闸；防范措施一、引言220kv输电效率时常会出现运行故障问题，而大多数的问题都会发生于夏季，究其原因，主要是因为夏季天气情况炎热，用电活动较多，且线路运行会产生较多的热量。

有关调查显示，因输电线路导致的跳闸问题高于90%，其中瞬时性的单相接地是诱发跳闸数量最多的一类故障问题，反观两相接地或者瞬时性的相间短路所导致的问题只是一小部分。

三相一同被雷击而使三相短路发生故障的现象虽然出现的可能性相对较低，但并不意味着是不会出现的。

导致三相短路的故障，既会出现母线电压低，短路的电流又非常大。

我们与其在出现问题以后进行再千方百计寻求应对的措施，倒不如做好事前防范，将问题扼杀于摇篮当中。

在这篇文章就对于三相雷击跳闸在220kV输电线路的原因和防范措施进行了具体的分析。

二、220kV输电线路三相雷击跳闸保护动作的分析本次研究主要以某地区的一处水电厂为例。

该水电厂与某家变电站的500kv并网，输电线长度长达67km，220kV。

事故发生时，纵联保护的启动为出口仍处于闭合状态下，重合闸的闭锁也没有出口。

主一光差的保护测距为50km，能够实现对于永跳出口动作的保护。

当输电线路出现了故障问题时，正在空载，电流在单侧上有，故障发生时，电厂侧的突变量元件对单侧电流特别正常运行。

从低电压元件的角度上来看，属于弱馈启动。

如果变电站侧出现了运行异常的情况，两侧的启动量不会出现变动，此时会呈现出较为正常的状况，突变量启动时，出现了时差流存在，通常会主要由电厂侧220kV线路的主二来起到保护作用，允许的信号没有由保护的装置发出。

当出现突发状况时，三相会文达出允许信号，尽管此时侧保护装置能够第一时间获得感知，但又因为受到主二纵联的保护，会阻隔对方允许的信号，此时侧保护装置不会获取到信号内容。

输电线路运行故障及措施分析输电线路运行故障是指输电线路在运行过程中出现的各种故障，如断线、接地、跳闸等情况。

这些故障会导致电力系统的停电，给生产和生活带来很大的困扰，因此必须采取有效的措施进行分析和处理。

输电线路运行故障的原因有很多，主要包括设备老化、天气原因、人为破坏等。

设备老化是输电线路运行故障最常见的原因之一，长时间的运行会使设备老化，导致绝缘子破裂、导线断裂等问题的发生。

天气原因也是造成输电线路故障的重要因素，如大风、雷击、暴雨等都会对输电线路的安全运行造成影响。

人为破坏也是常见的故障原因，如盗窃电缆、故意破坏设备等，都会导致输电线路的故障。

针对输电线路运行故障，可以采取以下措施进行分析和处理。

应及时检测和监测输电线路的运行状态。

通过定期巡检和使用现代化的监测设备，可以及时发现输电线路的运行故障，减少故障发生的可能性。

监测设备可以记录线路的电流、电压等信息，帮助判断线路是否存在异常情况。

应加强对设备的维护和检修。

定期对设备进行检修和维护，及时更换老化的设备，提高设备的可靠性和稳定性。

要加强对设备维护人员的培训，提高其维修能力和技术水平，确保设备的正常运行。

应建立完善的应急预案和故障处理机制。

在发生故障时，及时启动应急预案，采取相应的措施进行故障排除和恢复供电，减少停电时间。

要加强与相关部门的协调合作，共同应对突发情况，确保电力系统的安全运行。

加强对人为破坏的监管和打击。

通过加强巡逻和监控设备的设置，提高对输电线路和设备的保护措施，减少人为破坏造成的故障发生。

对于破坏输电线路的行为，要依法追究责任，对违法犯罪行为进行打击和惩处。

输电线路运行故障的发生对电力系统的正常运行和社会生活造成很大影响，必须采取有效措施进行分析和处理。

通过加强设备的维护和检修、完善应急预案和故障处理机制、加强人为破坏的监管和打击，可以有效降低输电线路运行故障的发生，提高电力系统的可靠性和稳定性。

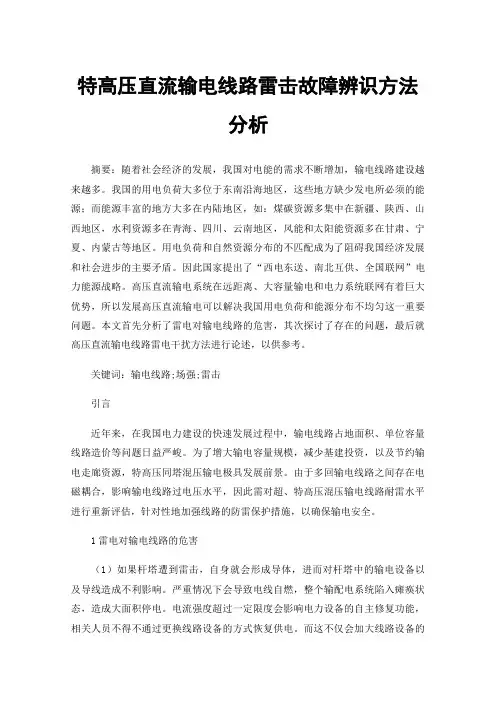

特高压直流输电线路雷击故障辨识方法分析摘要：随着社会经济的发展，我国对电能的需求不断增加，输电线路建设越来越多。

我国的用电负荷大多位于东南沿海地区，这些地方缺少发电所必须的能源；而能源丰富的地方大多在内陆地区，如：煤碳资源多集中在新疆、陕西、山西地区，水利资源多在青海、四川、云南地区，风能和太阳能资源多在甘肃、宁夏、内蒙古等地区。

用电负荷和自然资源分布的不匹配成为了阻碍我国经济发展和社会进步的主要矛盾。

因此国家提出了“西电东送、南北互供、全国联网”电力能源战略。

高压直流输电系统在远距离、大容量输电和电力系统联网有着巨大优势，所以发展高压直流输电可以解决我国用电负荷和能源分布不均匀这一重要问题。

本文首先分析了雷电对输电线路的危害，其次探讨了存在的问题，最后就高压直流输电线路雷电干扰方法进行论述，以供参考。

关键词：输电线路;场强;雷击引言近年来，在我国电力建设的快速发展过程中，输电线路占地面积、单位容量线路造价等问题日益严峻。

为了增大输电容量规模，减少基建投资，以及节约输电走廊资源，特高压同塔混压输电极具发展前景。

由于多回输电线路之间存在电磁耦合，影响输电线路过电压水平，因此需对超、特高压混压输电线路耐雷水平进行重新评估，针对性地加强线路的防雷保护措施，以确保输电安全。

1雷电对输电线路的危害（1）如果杆塔遭到雷击，自身就会形成导体，进而对杆塔中的输电设备以及导线造成不利影响。

严重情况下会导致电线自燃，整个输配电系统陷入瘫痪状态，造成大面积停电。

电流强度超过一定限度会影响电力设备的自主修复功能，相关人员不得不通过更换线路设备的方式恢复供电。

而这不仅会加大线路设备的维修难度，还会增加线路设备的维修成本。

（2）输电线路遭受雷击会出现过电压的情况，导致线路和设备因电压超限而出现绝缘性能损害。

一方面，会造成大范围停电，影响人们的正常生产生活；另一方面，会增加公众生命安全隐患。

由此可知，加大对输电线路防雷工作的重视度，对于整个电力系统的安全稳定运行具有重要意义。

输电线路运行故障及措施分析输电线路是电力系统中重要的组成部分，负责将发电厂产生的电能从高压输送到各个用户点。

由于各种原因，输电线路在运行过程中可能发生故障，导致电力中断或损失。

本文将从故障原因和措施两个方面对输电线路的运行故障进行分析。

1. 天气原因：恶劣天气条件如暴风雨、大雪等会导致输电线路受损，例如树木倒下、电杆倒塌等可能引发线路短路。

2. 设备老化：输电线路由于长时间使用，设备老化是造成线路故障的一大原因。

比如绝缘子老化、电杆老化等都可能引发系统的故障。

3. 杂散信号干扰：受到雷击、强电磁辐射等杂散信号的影响，导致线路运行不稳定。

4. 人为操作不当：在进行维护、施工等操作时，如果人员操作不规范或操作失误，可能导致输电线路故障。

1. 定期检查维护：对输电线路的设备进行定期检查和保养，及时更换老化的设备，以减少故障的发生。

2. 完善的设计和施工：在设计和施工时，应严格按照相关标准进行，特别注意线路的防雷措施，减少雷击带来的影响。

3. 预防和处理天气原因：加强输电线路的抗风、抗雪等设计，在暴风雨、大雪天气来临前，加强巡检和维护，及时排除潜在危险。

4. 人员培训和操作规范：加强员工的培训，提高其安全意识和操作技能，确保操作规范，减少人为操作失误。

5. 设备监测和故障预警：利用传感器等技术手段对输电线路的设备进行实时监测，及时发现异常情况并进行处理，提前预警故障的发生。

6. 快速排除故障：一旦发生线路故障，应立即进行排查和维修，争取尽快恢复供电。

输电线路运行故障多种多样，可能由各种原因引起。

为了确保输电线路的安全稳定运行，可以通过定期检查维护、完善的设计和施工、预防和处理天气原因等措施来减少故障的发生。

人员培训和操作规范、设备监测和故障预警以及快速排除故障等也是保障输电线路正常运行的重要手段。

通过综合应用这些措施，可以有效提高输电线路的可靠性和安全性。

输电线路的防雷保护与检修一、前言在现代社会中，电力对我们的生产和生活起着至关重要的作用。

而输电线路作为电力传输的重要设施，经常面临着雷击等自然灾害的威胁。

因此，对输电线路进行防雷保护和定期检修是必不可少的。

本文将详细探讨输电线路的防雷保护措施和检修方法，旨在提高输电线路的安全性和稳定性。

二、防雷保护措施1. 接地装置的设置将输电线路的金属结构与地面有效接地是防雷保护的基本措施之一。

通常采用接地网或接地极进行接地，确保雷电能够安全通过接地系统排除。

接地装置的设置应符合国家规范和行业标准，且接地电阻应控制在合理范围内。

2. 避雷器的应用避雷器是防雷保护中非常关键的装置，用于防止雷电冲击进入输电线路。

避雷器通过与输电线路并联放置，在遭遇过电压时能够迅速导流，保护输电线路不受损害。

避雷器的选择应结合输电线路的特点和工作电压，在设计和安装时要注意与其他防雷设备的协调配合。

3. 停电装置的设置为了确保人身安全，输电线路上应配备停电装置。

当发生雷电及其他灾害时，及时切断电源，保护工作人员的安全。

停电装置应具备快速、灵敏的切断电源功能，并能够迅速恢复正常供电，减少用户的停电时间。

三、检修方法1. 定期巡检定期巡检是保证输电线路正常运行的重要手段之一。

巡检人员应按照规定的时间和路线，对输电线路的避雷器、接地装置、绝缘子等进行清洁和检测，以保证其性能良好。

巡检过程中应注意安全，合理安排巡检时间，防止人为疏忽导致事故的发生。

2. 精确测量输电线路的防雷保护和检修中，精确测量是非常重要的环节。

通过科学、准确的测量，可以获取到输电线路的电气参数和工作状态，从而评估其安全性和稳定性。

常用的测量方法包括绝缘电阻测量、接地电阻测量、避雷器性能测试等。

3. 故障排除当输电线路发生故障时，需要采取及时有效的措施进行排除。

故障排除的过程中，应先确认故障的具体位置和性质，然后有针对性地维修和更换配件。

在进行故障排除时要注意操作规范，防止二次事故的发生。

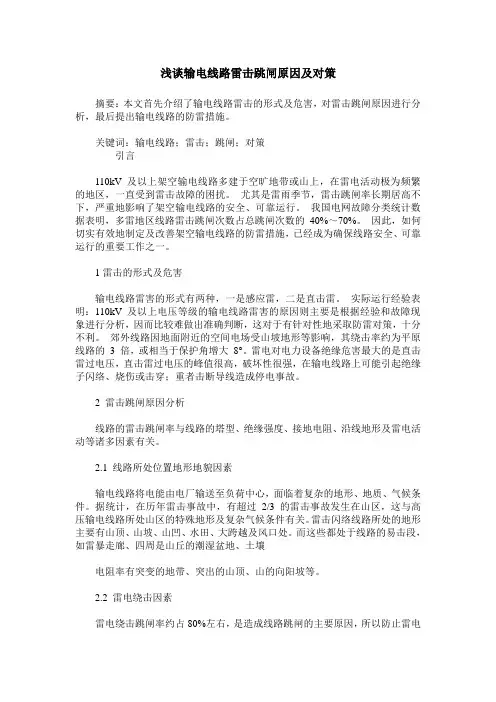

浅谈输电线路雷击跳闸原因及对策摘要：本文首先介绍了输电线路雷击的形式及危害，对雷击跳闸原因进行分析，最后提出输电线路的防雷措施。

关键词：输电线路；雷击；跳闸；对策引言110kV 及以上架空输电线路多建于空旷地带或山上，在雷电活动极为频繁的地区，一直受到雷击故障的困扰。

尤其是雷雨季节，雷击跳闸率长期居高不下，严重地影响了架空输电线路的安全、可靠运行。

我国电网故障分类统计数据表明，多雷地区线路雷击跳闸次数占总跳闸次数的40%～70%。

因此，如何切实有效地制定及改善架空输电线路的防雷措施，已经成为确保线路安全、可靠运行的重要工作之一。

1雷击的形式及危害输电线路雷害的形式有两种，一是感应雷，二是直击雷。

实际运行经验表明：110kV 及以上电压等级的输电线路雷害的原因则主要是根据经验和故障现象进行分析，因而比较难做出准确判断，这对于有针对性地采取防雷对策，十分不利。

郊外线路因地面附近的空间电场受山坡地形等影响，其绕击率约为平原线路的3 倍，或相当于保护角增大8°。

雷电对电力设备绝缘危害最大的是直击雷过电压，直击雷过电压的峰值很高，破坏性很强，在输电线路上可能引起绝缘子闪络、烧伤或击穿；重者击断导线造成停电事故。

2 雷击跳闸原因分析线路的雷击跳闸率与线路的塔型、绝缘强度、接地电阻、沿线地形及雷电活动等诸多因素有关。

2.1 线路所处位置地形地貌因素输电线路将电能由电厂输送至负荷中心，面临着复杂的地形、地质、气候条件。

据统计，在历年雷击事故中，有超过2/3 的雷击事故发生在山区，这与高压输电线路所处山区的特殊地形及复杂气候条件有关。

雷击闪络线路所处的地形主要有山顶、山坡、山凹、水田、大跨越及风口处。

而这些都处于线路的易击段，如雷暴走廊、四周是山丘的潮湿盆地、土壤电阻率有突变的地带、突出的山顶、山的向阳坡等。

2.2 雷电绕击因素雷电绕击跳闸率约占80%左右，是造成线路跳闸的主要原因，所以防止雷电绕击又是线路防雷工作的重点。

雷击220kV线路引起的故障分析论文【摘要】近年华中地区湖北电力公司检修公司所属500kv变电站220kv电压线路发生了多起与雷击相关的开关闪络和爆炸事件。

通过对此类事件进行分析，找出输电线路临近变电站区域遭受连续重复雷击而导致断路器过电压损坏的主要原因，并提出相应的防范措施。

【关键词】开关；闪络击穿；雷电过电压；避雷器引言据统计，在我国高压输电线路运行的总跳闸事故中.由雷击引起的跳闸事故占40%～70%.在多雷地区，雷击输电线路引起的跳闸率更高，雷击仍然是输电线路安全可靠运行的主要危害，目前世界范围内由于雷电波侵入变电站而引起开关设备闪络甚至爆炸的事件接连发生。

我国的变电站及电厂也发生了数次由于雷击引起的开关闪络和爆炸事件。

500kv变电站在电力系统中占有举足轻重的地位，500kv逐步成为系统的主网架的今天，雷电波沿着输电线路侵入500kv变电站，对变电站设备构成威胁，由此引起的开关闪络和爆炸事件，严重影响电力系统的安全运行。

通过以下的事件分析，剖析原因，提出防范对策。

一、故障经过2010年7月28日下午，500kv咸宁变附近出现强雷雨天气，15时54分35秒220kv咸乌一回线发生b相线路故障，第一套、二套线路阻抗保护出口，咸35开关三相跳闸（线路为馈线，未投重合闸，保护动作后开关直接三跳），故障测距距咸宁变4km，故障发生241ms后，咸乌一回线路保护再度感受到b相故障电流，启动220kv 失灵保护动作出口，跳开与咸乌一回线在相同母线上（220kv#3母线）运行的220kv母联咸24开关、咸吴线咸22开关、咸塘一回咸30开关、#1主变中压侧咸26开关。

变电站接线：全站正常运行方式；220kv咸吴线、咸塘一回线、咸乌一回线及主变中压侧开关在#3母线运行，220kv咸汪线、咸塘二回、咸乌二回线在#4母线运行，母联咸24开关运行。

二、故障分析1、检查试验通过巡线发现咸乌一回线#15、#16塔均有雷击故障点，与测距数据相吻合，雷电观测系统也显示跳闸前咸乌一回线路附近也有强雷电活动，最大雷电流达到-66.2ka。

110kV输电线路雷击故障原因分析与防范措施王淑磊摘要：供电网络的安全性一直是人们共同关注和关注的话题。

随着中国社会经济的快速发展，电力能源在居民生活和企业日常生产中发挥着重要作用。

保持供电线路的稳定性已成为迫切需要。

本文分析讨论了110kV输电线路常见事故及其原因，并根据分析结果提出了合理的预防措施和处理方法，以便提高110kV供电线路的稳定性，确保区域生活生产活动的正常发展。

关键词：输电线路；累积故障；事故原因；防范措施前言：110kV输电线路的运行安全对人们的生产和生活具有重要意义，要做好110kV线路的安全管理，对于电力工人，必须采取合理有效的措施，确保110kV线路的防雷措施。

改善线路，提高线路的抗雷性能，确保输电线路安全稳定运行。

本文介绍了雷击对输电线路的破坏，探讨了110kV输电线路的雷击类型和110kV输电线路的防雷措施。

一、雷击对于输电线路的危害雷击对输电线路造成的破坏非常大：对于110kV输电线路，一旦受到雷击，不仅会导致线路故障，设备损坏，绝缘子闪络等，还会对设备造成损坏。

一般情况下，不同类型的雷击对应不同的线路故障，例如大多数多相故障是由直接冲击引起的：一次断线导致连续塔或上导体闪烁。

排列三角形并且水平设置中的水平线误差通常由反击引起，旁路通常仅导致单相故障。

如果输电线路在山区，交通不便。

一旦雷击，线路检查的效率和故障的检测将受到严重影响。

不仅如此，雷击往往伴随着恶劣的天气，如硬风雨，容易导致树木破碎，断线，导致短路，断线，背极等。

如果不能按时处理，这将产生巨大的后果。

二、110kV输电线路常见事故类型及其原因分析1.接地事故及原因分析地震事故是110kV输电线路上常见的撞车事故。

地球事故导致输电中断，停电等。

地震事故的发生也会导致小规模的森林火灾，造成一定的公共财产和人员伤亡。

接地事故的根本原因：直接原因和间接原因直接原因是外力直接影响电力线路的损坏，导致接地事故。

由于电力线必须考虑到电力线在实际施工期间对居民生活的影响，因此通常决定在相对偏远的地方实施施工，这导致沿着树木的高密度。

输电线路雷击架空地线断线原因分析及防雷措施输电是用变压器将发电机发出的电能升压后，再经断路器等控制设备接入输电线路来实现。

按结构形式，输电线路分为架空输电线路和电缆线路。

架空输电线路由线路杆塔、导线、绝缘子、线路金具、拉线、杆塔基础、接地装置等构成，架设在地面之上。

雷击架空地线断线原因分析一般而言，对于输电线路的故障，雷击引起的可能性特别大。

架空的输电线路被雷击导致导地线断裂或是悬垂线夹处断线。

这种故障发生的原因如下：1、雷电流的热效应当雷击架空的地线时，雷击点的电流密度达到最大值，雷电弧的温度也处于最高值，可能达到几千K。

一般情况下，当雷电流通过导线时，雷电流引起的热效应不明显。

如果是雷击导体，雷电雨放电通道接触时可以产生无限的高温，可以融化金属，从而导致有些架空地线断股，直接影响输电线的正常供电。

雷电流的携带的巨大能量一般集中在电弧上，但是电弧的作用点太小，雷电流的电弧都直接传给导地线，引起导地线在瞬间升温，达到一定的限度就断股了。

2、雷电流的冲击效应在生活中，我们也常见一些雷击的现象。

例如，大风大雨天气里，有雷击大树的情况，抑或是有些重大雷电直接将建筑物的钢筋混凝土击穿一个洞的现象。

由此可知，雷击具备特别大的冲击力，而且是机械能。

对于这样的天气，输电线处于裸露的自然环境下，就有遭受雷击的危险、如果导地线被雷电击中，雷电冲击波携带的能量超出导体线的承受范围，导地线可能直接被打断。

3、工频短路电流的热效应当雷击架空的地线，在线路断裂的同时会产生绝缘子闪络放电。

由于地线的杆塔阻力比雷击放电的杆塔小，当雷击放电接触的杆塔，几乎所有的工频都会被续流到架空地线，从而出现短路电流，在一定程度上也提高了雷击点的温度。

架空地线短路时的热稳定只能允许较小的电流通过，所以容易使导地线断线。

在地线的悬垂线夹处属于比较薄弱的环节，更加容易断线。

4、设计规程不合理在短路电流的热稳定中，设计规程需要对雷电流和短路电流同时产生作用下的热稳定规定要求。

特高压直流输电线路雷击故障辨识方法分析摘要：随着我国经济发展水平的持续提升，特高压直流输电线路在运行中也会受到一定因素的影响，而出现雷击事故，针对这种情况，就需要积极采取有效的接地防雷保护措施，来提升特高压直流输电线路的防雷性能，减少雷击故障的发生，从而为电力系统的稳定运行提供重要的保证。

特高压直流输电线路输送容量较大，一旦出现永久故障或短时间内无法查出故障原因，将会降低直流输电系统的能量可用率。

本文针对特高压直流线路故障特征的辨识研究有助于提升直流输电系统的能量利用率，更好地服务于社会经济发展。

关键词：特高压直流输电线路;雷击故障;辨识方法引言尽管我国电力产业在市场不断发展中呈现一种新的发展趋势，但其运行受到电力雷击现象的影响属于一种随机行为，是无法预测或直接规避的，只能在供电过程中，采取有效的措施，对此种现象进行预防，从而降低雷击现象的发生概率，当雷害事故一旦发生，对于通电线路以及各类输电设施而言，都会造成严重危害，最终导致周围供电中断，甚至出现严重的火灾事故和触电事故。

因此，针对雷害事故可能会造成的严重后果，本文开展特高压直流输电线路雷击故障辨识方法分析。

1特高压直流输电线路雷击故障辨识方法分析1.1 BP神经网络BP神经网络包括输入层、隐含层、输出层，每一层有多个神经元，同一层神经元之间没有连接，各层神经元之间的联系用权值表示。

根据实际需求，建立BP神经网络的基本结构。

BP神经网络可以在输入量与预测值之间的数学关系模型未知的情况下，通过样本对神经网络进行学习和训练，反映输入量与输出值之间的非线性关系。

辨识算法采用三层BP神经网络结构，输入层节点数为31，隐含层通过最小误差法选取。

输出层节点数为2。

隐含层和输出层的激活函数均采用Log⁃Sigmoid型函数，可以将输出控制在0~1之内。

1.2故障原因辨识的BP算法模型BP神经网络的雷电故障辨识原理为：当故障发生时，从气象系统、雷电定位系统、保信系统及录波数据中提取相关的电气与非电气特征量，输入雷击辨识模型中，计算得出故障原因的发生概率，根据故障概率输出关联度最大的故障原因。

输电线路运行常见故障分析与防治措施近年来，随着不断进展的科学技术和信息技术，电力事业也得到快速进展，极大程度上转变了人们日常生活，促使人们越来越重视供电平安性和牢靠性。

电力系统运行中输电线路是重要的构成部分，会受到输电线路设备、自然环境等因素影响，导致输电线路中消失跳闸、断电等故障，会在肯定程度上降低运行效率。

为了确保电力系统传输电力的质量，提高电力传输的平安性和牢靠性，需要不断加强全面分析输电线路运行故障的力度，准时发觉和解决故障，以便于满意社会电力需求。

1、输电线路的常见故障1.1 雷击故障输电线路运行中雷击故障是常见故障，雷击故障同时也是故障中危害最大的因素，一般状况下输电线路都是运行在野外环境中，在雷雨季节密集的夏季，雷击事故消失概率变大。

依据相关资料表明，每年国内输电线路雷击故障至少100次，近年来渐渐增多已经超过200次。

假如不是非常严峻的雷击事故，会导致消失不稳定运行输电线路或者线路跳闸现象；假如线路中消失严峻雷击事故，可能会导致线路火灾，因此输电线路故障中雷击故障是最常见和最难掌握的。

1.2 覆冰故障输电线路运行时另外一种常见故障为覆冰故障，近年来不断消失极端恶劣天气状况，如极端冰雪天气，因此近年也不断增加消失覆冰跳闸的现象。

假如不能有效掌握覆冰跳闸问题，会导致输电线路消失负荷超载的问题，从而促使输电线路由于不能承受过大荷载而消失断裂或者变形，以至于导致严峻损坏电线杆绝缘层，提高输电线路消失事故的概率。

国内寒冷区域运行输电线路的时候，覆冰现象会导致不能正常运行电力系统。

1.3 风偏放电故障输电线路运行的时候，不仅会消失覆冰故障和雷击故障，而且还存在风偏放电故障，近年来由于国内大风等恶劣天气的增多，导致普遍消失风偏放电故障跳闸现象，这种问题会严峻阻碍电力系统正常运行。

假如系统正常运行输电线路的时候患病大风天气，输电线路随风摇摆，将导致线路消失跳闸或者短路的问题。

一般状况下，风偏放电故障消失在比较强风力的沿海区域。
