两种保温式自动电压力锅原理与维修电路图

电压力锅的原理与维修实例（附图）一、二、锅盖漏气1.故障分析：1)将锅胆内加入1/5刻度的清水，将锅盖盖好同时注意内盖密封圈的位置，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中锅盖四周及顶部是否有漏气现象。

（压力阀处有少量气体漏出属正常现象）2.故障的排除及维修方法1)将锅内压力卸掉后，将锅盖取下。

2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。

如有，则更换密封圈。

3)检查锅胆的胆口是否有凸凹不平和变形的现象，如有请将其修好，如不能修好则更换锅胆。

4)将锅胆放入锅内，测量锅胆胆口边缘到到保温罩顶部的距离为12.9～12.3（mm）如小于12.3mm或大于12.9mm，则调整发热盘的位置使其符合要求。

三、限压阀漏气1.故障分析1)将锅胆内加入1/5的清水，将锅盖盖好，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中限压阀处是否有漏气现象（如有少量的气体漏出是正常现象），当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。

2.故障排除及维修方法1)将压力阀取下，再将压力表装在压力座上，将按键设定为“煮饭”或“加热”档，当指示灯跳到“保温”时，在整个过程“压力表”的变化值，当达到“保温”时，“压力表”的值在“0.062～0.082”MPa时，说明压力锅一切正常，属于“压力阀”与“阀针”配合不好或是已经磨损，只要更换“压力阀”或“发针”就可以了。

2)如果“压力表”已超出以上值，属于压力保险开关的设定值已超出，需要将压力锅的底盖打开，使用“压力调整工具”调整压力开关的间隙，保证压力符合要求。

3)“压力开关”调整好后，装好底盖，再进行测试，如压力符合要求时，将“压力阀”装好，检查压力锅是否漏气，如漏气仍未解决，则要更换整套“发热板”。

再进行以上步骤进行检查。

电压力锅的原理与维修实例（附图）一、二、锅盖漏气1.故障分析：1)将锅胆内加入1/5刻度的清水，将锅盖盖好同时注意内盖密封圈的位置，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中锅盖四周及顶部是否有漏气现象。

（压力阀处有少量气体漏出属正常现象）2.故障的排除及维修方法1)将锅内压力卸掉后，将锅盖取下。

2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。

如有，则更换密封圈。

3)检查锅胆的胆口是否有凸凹不平和变形的现象，如有请将其修好，如不能修好则更换锅胆。

4)将锅胆放入锅内，测量锅胆胆口边缘到到保温罩顶部的距离为12.9～12.3（mm）如小于12.3mm或大于12.9mm，则调整发热盘的位置使其符合要求。

三、限压阀漏气1.故障分析1)将锅胆内加入1/5的清水，将锅盖盖好，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中限压阀处是否有漏气现象（如有少量的气体漏出是正常现象），当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。

2.故障排除及维修方法1)将压力阀取下，再将压力表装在压力座上，将按键设定为“煮饭”或“加热”档，当指示灯跳到“保温”时，在整个过程“压力表”的变化值，当达到“保温”时，“压力表”的值在“0.062～0.082”MPa时，说明压力锅一切正常，属于“压力阀”与“阀针”配合不好或是已经磨损，只要更换“压力阀”或“发针”就可以了。

2)如果“压力表”已超出以上值，属于压力保险开关的设定值已超出，需要将压力锅的底盖打开，使用“压力调整工具”调整压力开关的间隙，保证压力符合要求。

3)“压力开关”调整好后，装好底盖，再进行测试，如压力符合要求时，将“压力阀”装好，检查压力锅是否漏气，如漏气仍未解决，则要更换整套“发热板”。

再进行以上步骤进行检查。

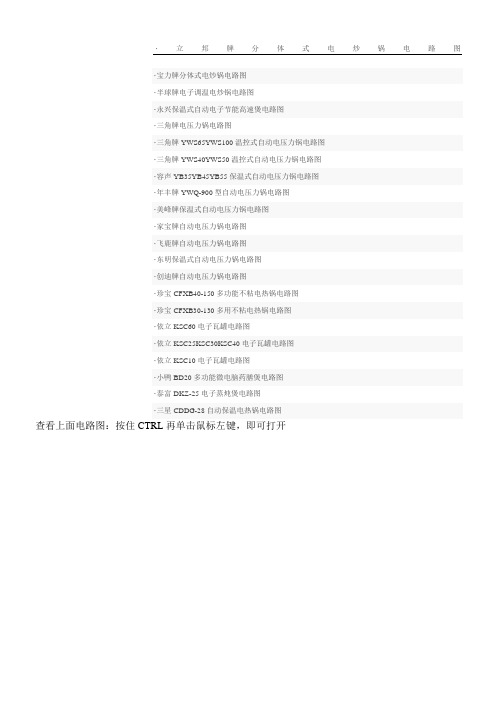

·立邦牌分体式电炒锅电路图
·宝力牌分体式电炒锅电路图
·半球牌电子调温电炒锅电路图
·永兴保温式自动电子节能高速煲电路图
·三角牌电压力锅电路图
·三角牌YWS65YWS100温控式自动电压力锅电路图
·三角牌YWS40YWS50温控式自动电压力锅电路图
·容声YB35YB45YB55保温式自动电压力锅电路图
·年丰牌YWQ-900型自动电压力锅电路图
·美峰牌保温式自动电压力锅电路图
·家宝牌自动电压力锅电路图
·飞鹿牌自动电压力锅电路图
·东明保温式自动电压力锅电路图
·创迪牌自动电压力锅电路图
·珍宝CFXB40-150多功能不粘电热锅电路图
·珍宝CFXB30-130多用不粘电热锅电路图
·依立KSC60电子瓦罐电路图
·依立KSC25KSC30KSC40电子瓦罐电路图
·依立KSC10电子瓦罐电路图
·小鸭BD20多功能微电脑药膳煲电路图
·泰富DKZ-25电子蒸炖煲电路图
·三星CDDG-28自动保温电热锅电路图
查看上面电路图：按住CTRL再单击鼠标左键，即可打开。

电压力锅的电路和工作原理电压力锅从规格上分，一般有20.22.24.26厘米四种型号。

采用高微压并存技术，一改常规低、高温采用统一的模糊火力烹饪，突破行业内40kPa-70kPa的常规压力限制，超越118摄氏度沸点极限，实现0-80kPa大跨度精确压力烹饪，从而使得大火烹饪、小火慢炖均处于精确的火候烹饪之中。

双管控压盘，采取双管控压加热”, 实现380W、520W、900W等多段稳定火力加热模式。

1. 提高烹调温度的措施烹调时，上盖与锅体扣紧，并且利用上盖与内锅通过密封圈构成一个密闭容器，则容器内的压力会随着温度的升高而增大，锅内压强增大了水的沸点就相应提高了。

一般的电压力锅，在烹调时其锅内温度达120°C o2. 电路工作原理如下图所示，是电压力锅的电路，各电路元件的名称及作用说明见下表电压力锅的烹调工作原理：接通电源，扭转定时开关使S接通，一般的室内温度都比保温开关的温控点（65 °C）低，这时有保温开关和定时开关两路一起给发热管EH供电，加热指示灯FG亮，电热盘EH发热，当温度达到65C则SA1断开，S 继续接通，EH继续发热，这一阶段电动机M被短路没有转动，当温度土升到120C时，烹调开关SA2断开，这时FG2灭，FG1亮，定时电动机M转动开始计时。

在设定的定时时间内定时开关S始终接通，而烹调保压开关SA2在反复的通一断，维持锅内温度在120C左右，一直到定时时间结束S断开，烹调结束，电压力锅自动进人到保温状态。

SA3为145C限温开关，以防电饭锅发生异常的超温情况，用限温开关SA3来断开电路表11-1锅内压力与饭质辰的关系希贵GDS65-C型微电脑控制式电饭煲指示灯不亮也不能工作(一)故障现象据用户介绍，该电饭煲接通电源后，指示灯不亮，操作各功能按键均不起作用，不能工作。

故障分析根据用户介绍的情况来看，岀现这种故障的部位通常多与电饭煲的供电电路有关。

不过，当微电脑控制系统不良时，也会引起上述故障。

两种保温式自动电压力锅原理与维修电路图保温式自动电压力锅（下称电压力锅）特点是省时节电，煮出的饭松软可口，尤其是熬骨汤、煮稀饭、炖肉类效果非同一般。

本文介绍两种电压力锅的原理及多发故障的维修方法，供维修时参考。

一、永兴牌ＤＹＢ ...保温式自动电压力锅（下称电压力锅）特点是省时节电，煮出的饭松软可口，尤其是熬骨汤、煮稀饭、炖肉类效果非同一般。

本文介绍两种电压力锅的原理及多发故障的维修方法，供维修时参考。

一、永兴牌ＤＹＢ５０－１００型电压力锅１．电路原理。

电路如图１所示。

接入电源，顺时针转动定时器（电动式）ＰＴ至合适的保压时间挡位，ＰＴ触点闭合，２２０Ｖ交流电源加到由加热温控器ＳＴ１、保温温控器ＳＴ２、主加热器ＥＨ１、超温保险器ＦＵ等构成的主加热回路。

加热指示灯ＨＬ１亮，ＥＨ１加热，锅内升温。

当达到工作压力８５ｋＰａ时，ＳＴ２、ＳＴ１先后断开，切断主加热回路电源，ＨＬ１灭，ＥＨ１停止加热。

此时，由保压加热器ＥＨ２、ＰＴ、ＥＨ１、ＦＵ构成的保压回路加热。

由于ＥＨ２与ＥＨ１串联，而ＥＨ２的电阻远大于ＥＨ１，电压几乎全部加在ＥＨ２，ＥＨ２开始加热，保压指示灯ＨＬ２亮，电路自动转入保压状态。

同时，定时电机Ｍ转动倒计时，当保压时间终了时，ＰＴ触点断开，ＥＨ２停止加热，ＨＬ２灭，保压结束。

此时，保温指示灯ＨＬ３亮，电路自动转入保温状态，当保温温度下降到６０℃时，ＳＴ２触点闭合，接通主加热电路，ＨＬ３灭，ＨＬ１亮，ＥＨ１再次加热，当锅内温度升到８０℃时，ＳＴ２触点断开，ＨＬ３亮，ＨＬ１灭，ＥＨ１停止加热，此后重复上述过程，使保温温度保持在６０～８０℃之间，直至拔下电源插头。

２．故障维修。

（１）指示灯不亮，整机不工作。

这多是机内电源不通所致，检查电源插头插座是否接触不良。

若正常，是ＦＵ熔断，确认电路无短路后换ＦＵ。

（２）定时器不计时。

此现象多是定时电机损坏所致。

先检查Ｍ两端接插件是否氧化松动，否则是Ｍ坏，正常阻值为９．６ｋΩ，若坏，则换Ｍ。

几种电压力锅的原理与维修实例附图集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]电压力锅的原理与维修实例（附图）一、锅盖漏气1.故障分析：1)将锅胆内加入1/5刻度的清水，将锅盖盖好同时注意内盖密封圈的位置，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中锅盖四周及顶部是否有漏气现象。

（压力阀处有少量气体漏出属正常现象）2.故障的排除及维修方法1)将锅内压力卸掉后，将锅盖取下。

2)检查锅盖内盖的两个密封圈是否有磨损和破裂的现象。

如有，则更换密封圈。

3)检查锅胆的胆口是否有凸凹不平和变形的现象，如有请将其修好，如不能修好则更换锅胆。

4)将锅胆放入锅内，测量锅胆胆口边缘到到保温罩顶部的距离为12.9～12.3（mm）如小于12.3mm或大于12.9mm，则调整发热盘的位置使其符合要求。

二、限压阀漏气1.故障分析1)将锅胆内加入1/5的清水，将锅盖盖好，压力阀转到关闭的位置，接通电源，将设定按键或旋钮设为“加热”或“煮饭”档位。

2)当在指示灯跳到“保温”后。

观察在加热过程中限压阀处是否有漏气现象（如有少量的气体漏出是正常现象），当发现有大量气体漏出并伴有“嘶嘶”声时属不正常现象。

2.故障排除及维修方法1)将压力阀取下，再将压力表装在压力座上，将按键设定为“煮饭”或“加热”档，当指示灯跳到“保温”时，在整个过程“压力表”的变化值，当达到“保温”时，“压力表”的值在“0.062～0.082”MPa时，说明压力锅一切正常，属于“压力阀”与“阀针”配合不好或是已经磨损，只要更换“压力阀”或“发针”就可以了。

2)如果“压力表”已超出以上值，属于压力保险开关的设定值已超出，需要将压力锅的底盖打开，使用“压力调整工具”调整压力开关的间隙，保证压力符合要求。

3)“压力开关”调整好后，装好底盖，再进行测试，如压力符合要求时，将“压力阀”装好，检查压力锅是否漏气，如漏气仍未解决，则要更换整套“发热板”。

家用电器的自动控温原理介绍一、控温装置介绍家用电器中的自动控温装置常用的有双金属片、压力式继电器、热敏电阻式继电器、PTC 发热体等。

1、双金属片图一为双金属片原理如，常温下双金属片呈平直状态，静动触头闭合，常用于电饭煲和饮水器。

它的工作原理为：当温度升高时，双金属片向膨胀系数小的那边弯曲，电接头中的触点断开，电路被切断，当温度下降到一定值时，电接头中的触点重新闭合，如此反复作用，来控制电路。

2、压力式继电器 常在电冰箱中应用，图二是它的结构示意图，A 、B 为两个接线柱，C 、D 分别为静、动触点，一般处于断开状态，E 为温差调节螺丝，F 为温度高低调节凸轮，G为感温包、H 为感压腔，感温包和感压腔内充有一定量的气体，I 为弹簧。

它的工作原理为：当电冰箱内的温度升高时，感温包内压强随之增加，感压腔缓慢向左凸，使动触点与静触点闭合，工作电路被接通，冰箱开始制冷，当温下降时，感压腔内压强下降，动静触点又被分离，制冷停止；如此反复，从而把箱内温度自动控制在所规定的范围内。

3、热敏电阻式继电器常在空调中使用，图三中R P 为调温电阻，R t 为热敏电阻，电阻随温度上升而增加，J 为继电器。

它的工作原理为：安温度升高时，由于热敏电阻阻值变大，所以B 点电势升高。

当B 点电势升于某一值时，A 点输出高电平，三极管被接通，驱动继电器J工作，吸合制冷工作电路开关K ，空调开始制冷；当温度降到某一值时，B 点电势降低，A 点又输出低电平，继电器断开，制冷工作电路停止工作，如此往复控制温度。

二、常见家用电器控温原理介绍 （一）、电饭煲电饭煲是家庭中最常用的电器，原理图也较简单，如图是“三角牌”自动西施煲（电饭煲）的电路图。

工作原理如下：当按下手动按钮（AN ）后，保温元件（BR ）、保温指示灯（ZSD 2）和R 3被短路，发热盘R 1正常工作，煮饭指示灯（ZDS 1）发出红光，当加热温热达到1030C 度，磁钢限温器（XW ：是磁钢限温开关，当温度达到1030C （居里点）以下时，呈现出磁性物质特性，当高于居里点时，失去磁性）产生动作，手动按钮被断开，保温指示灯被接R 2L 2 R 4 R 1R 3L 1 KM （ （ （（ 220V ～RD 固定端 膨胀系数大 膨胀系数小 电接头 动触头 静触头图一 GF E C DBA HI图二 R P R tBAJK制 冷 工 作 电 路图三入电路，发出黄光，发热盘两端电压下降，煮饭指示灯因电压太低而不再发光，发热盘功率明显变小，起保温作用，当温度下降到700C 左右时，保温元件（BR ：双金属片自动开关，当温度达度70～800C 时自动断开，当温度低于700C 时自动闭合）闭合，保温指示灯和R 3又被短路，发热盘又正常工作，煮饭指示灯又发出红光，当加热到70～800C 时，保温元件又自动断开，发热盘功率又下降，如此往复，起到保温作用。

常用电钣锅及工作原理1.自动保温式电饭锅的电路及原理自动保温式电饭锅电路常见的有单键式和双键式两种：１）．单键式电饭锅：Ａ：接上电源，电路通过Ｓ２常闭触点（双金属片温控）接通，指示灯亮．Ｂ：煮饭时，按下常开开关Ｓ１（磁钢限温器），此时２２０Ｖ交流电－Ｓ１，Ｓ２－ＥＨ（发热盘）通电，ＥＨ发热．Ｃ：温度上升至约８０度，Ｓ２双金属片受热跳开，此时２２０Ｖ交流电－Ｓ１－ＥＨ回路加热．Ｄ：温度上升，至饭熟水干后约上升至１０３度时，Ｓ１磁钢到居里点失磁断开，指示灯ＨＬ灭．Ｅ：ＥＨ发热盘失电慢慢冷却进入焖饭保温过程，Ｆ：温度下降至约６０度时，Ｓ２双金属片冷却复位闭合，２２０Ｖ－Ｓ２－ＥＨ加热．温度上升至约８０度时，Ｓ２受热断开．Ｇ：Ｓ２反复通断，使电饭锅的温度保持在６０～８０度之间．２）．双按键式电饭锅的电路及原理此电路图中，在Ｓ１（磁钢温控），Ｓ２（双金属片温控）的前面分别串联了开关Ｓ３，Ｓ４．其中Ｓ３和Ｓ１联动．用来控制煮饭；Ｓ４用来控制保温．如果我们不需要保温时，只要断开Ｓ４开关，不必拔下电源插头．如果我们不需要煮饭，则仅只断开Ｓ３和Ｓ４也不要拔下插头．３）．电子保温式电饭锅的电路及原理特点：它比普通电饭锅多了锅体发热器和锅盖加热器，感温开关，双向晶闸管和由磁钢温控器控制的微动开关．EH1:底盘发热器,HL1:煮饭指示灯,EH2:锅体发热器,EH3:锅盖发热器,K:感温开关,VT:双向晶闸管,HL2:保温指示灯.EH1 HL1 S EH2, EH3 HL2 K VT接通电源热亮C-A合,C-B开冷暗合断约70度热亮C-A合,C-B 开冷暗开断约103度冷暗C-A开,C-B合冷亮开断约70度以下微热微亮C-A开,C-B合微热亮合通约75度以上冷暗C-A开,C-B合冷亮开断上表中,第一,二部分为煮饭过程,此时,220V全加在底盘发热器上,EH1全功率加热第三,四,五部分为保温过程,此时,锅体加热器EH2和锅盖加热器EH3并联后再与锅底加热器EH1串联,当VT因感温开关K合得电触发导通时,220V经分压后加在三个加热器上,则EH1低功率发热.另,电路中的FU为热熔管,当磁钢失灵或其它原因使锅体温度超过150度时,及时熔断,切断电源.单按键电饭锅电路原理图双按键电饭锅电路原理图电子保温式电饭锅电路原理图。
