单点系泊系统1. 引言单点系泊系统是一种常见的船舶停泊和锚泊的系统。
它通过使用一个系泊点来固定船只，使其保持稳定。
单点系泊系统广泛应用于港口、码头、海上作业平台等航运领域。
本文将介绍单点系泊系统的工作原理、设计要点以及常见应用场景。
2. 工作原理单点系泊系统主要由以下几个组成部分构成：2.1 锚链和锚索在单点系泊系统中，锚链是连接船舶和锚泊点的关键部件。
通过使用足够长的锚链和适当的锚索，可以确保船舶在不同的水深和海况下维持稳定。
2.2 锚箱锚箱是用于存放锚链和锚索的设备，通常位于船舶的前部或后部。
锚箱需要具备足够的强度和密封性，以确保锚链和锚索的安全存放和操作。
2.3 系泊装置系泊装置用于连接船舶和锚泊点。
常见的系泊装置包括巨型吊环、系泊索等。
系泊装置需要具备足够的强度和稳定性，以承受船舶在不同水深和海况下的力和压力。
3. 设计要点设计单点系泊系统时需要考虑以下要点：3.1 环境条件根据实际使用场景和环境条件的不同，单点系泊系统的设计需考虑水深、海流、风速、波浪等因素。
适当的选择锚链和锚索的长度、材质和直径，以及系泊装置的强度和稳定性，是确保系统正常运行的关键。
3.2 安全性单点系泊系统的安全性是设计的重要考虑因素之一。
必须确保锚链和锚索的强度和质量达到规定标准，防止意外断裂或损坏。
同时，需定期检查和维护锚链、锚索和系泊装置，确保其处于良好的工作状态。
3.3 系泊力计算单点系泊系统的设计还需要进行系泊力的计算。
通常采用行波理论或其他相关方法，考虑船舶的尺寸、重量、风力、风向等因素，来确定系统的设计参数。
合理的系泊力计算能够确保单点系泊系统能够有效地抵抗外部力和压力，保持船舶的稳定性。
4. 应用场景单点系泊系统广泛应用于以下场景：4.1 港口和码头港口和码头是单点系泊系统的主要应用场景之一。
船舶在港口和码头停泊时，通过使用单点系泊系统，可以稳定船舶位置，以便安全装卸货物，减少碰撞和事故的风险。
4.2 海上作业平台海上作业平台，如石油钻井平台和海上风力发电平台等，也是单点系泊系统的常见应用场景。

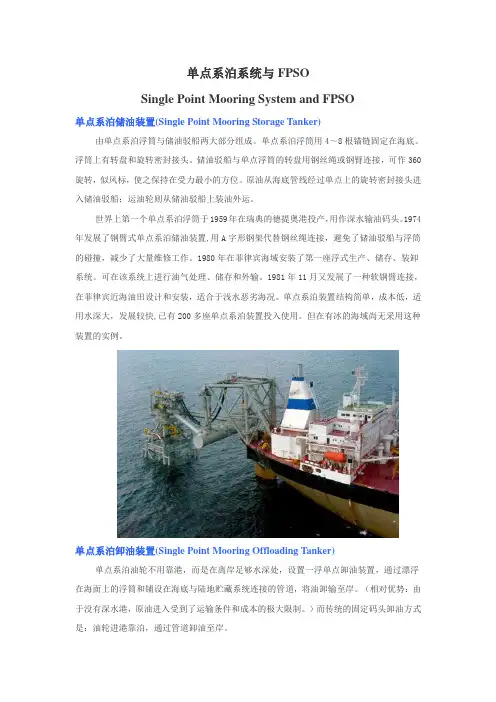

单点系泊系统与FPSOSingle Point Mooring System and FPSO单点系泊储油装置(Single Point Mooring Storage Tanker)由单点系泊浮筒与储油驳船两大部分组成。
单点系泊浮筒用4～8根锚链固定在海底。
浮筒上有转盘和旋转密封接头。
储油驳船与单点浮筒的转盘用钢丝绳或钢臂连接，可作360旋转，似风标，使之保持在受力最小的方位。
原油从海底管线经过单点上的旋转密封接头进入储油驳船；运油轮则从储油驳船上装油外运。
世界上第一个单点系泊浮筒于1959年在瑞典的德提奥港投产，用作深水输油码头。
1974年发展了钢臂式单点系泊储油装置,用A字形钢架代替钢丝绳连接，避免了储油驳船与浮筒的碰撞，减少了大量维修工作。
1980年在菲律宾海域安装了第一座浮式生产、储存、装卸系统。
可在该系统上进行油气处理、储存和外输。
1981年11月又发展了一种软钢臂连接，在菲律宾近海油田设计和安装，适合于浅水恶劣海况。
单点系泊装置结构简单，成本低，适用水深大，发展较快,已有200多座单点系泊装置投入使用。
但在有冰的海域尚无采用这种装置的实例。
单点系泊卸油装置(Single Point Mooring Offloading Tanker)单点系泊油轮不用靠港，而是在离岸足够水深处，设置一浮单点卸油装置，通过漂浮在海面上的浮筒和铺设在海底与陆地贮藏系统连接的管道，将油卸输至岸。
（相对优势：由于没有深水港，原油进入受到了运输条件和成本的极大限制。
）而传统的固定码头卸油方式是：油轮进港靠泊，通过管道卸油至岸。
单点系泊系统卸油装置国内外研制单点系泊系统的著名公司SBM公司、IMODCO公司、SOFEC公司、MCDERMOTT公司。
