海图

西向相互平行的直线，经线与纬线垂直； • 2) 恒向线在图上为直线； • 3) 存在着纬度渐长现象。图上纬度1分（即1 海里）的长度随纬度的升高而增长，图上经度 1分（即1赤道里）的长度均相等。量长航程时， 1 1 用平均纬度处的纬度图尺量取； • 4) 具有等角性质。
• • • • • • • •
• 6) 净空高度： • ① 中版：平均大潮高潮面、江河高水位（设计最高 平均大潮高潮面、 平均大潮高潮面 江河高水位（ • • • • • • •
通航水位）到桥下净空宽度中下梁最低点 通航水位） 最低点的垂距；或 最低点 到架空管道、电缆下垂最低点 ②英版：平均大潮高潮面、平均高高潮面、平均海面 7) 建筑物符号旁的数字： ① 符号旁注有高程，一般为地物基部的地面高程。 该数字为高程基准面至基部地面的高程。 ② 带括号的数字：建筑物顶高，该数字为高程基准 面至建筑物顶端的高度。 ③ 括号内数字上有 ：比高，该数字为自基部地面 至物标顶端。 8) 等高线：越密越陡峭，越疏越平坦。 用虚线描绘的或无高程的等高线为草绘等高线（山形 线）
• 1、 纬度渐长率（MP）： • 1) 定义：在墨卡托海图上，任一条纬线到赤道 • • • •
的距离 距离与图上1赤道里的比值。 距离 2) 单位：赤道里 3) 纬度渐长率是等角正圆柱投影必然存在的。 4) 某纬线在比例尺不同的墨卡托海图上的MP MP 是相等的（数值固定不变） 5) 纬度渐长率差（DMP）：墨卡托海图上，纬 线间的经线长度与图上1赤道海里的比值（或 者，两纬度的纬度渐长率之差）。制图时，通 过DMP×1赤道里确定两纬线间的距离。
高程的起算面。 1) 我国：1985年国家高程基准面或当地平均海面 2) 英版海图：平均大潮高潮面（半日潮），平均高 高潮面（日潮），平均海面（无潮） 同一物标在中版海图上标注的高程比英 比英版海图上标 中 比英 注的高程大 大 2、 深度基准面：海图上标注水深的起算面，干出 高度的起算面 1) 我国：理论最低潮面（理论深度基准面） 2) 英版海图：天文最低潮面
重要图式
• • • • • • • •
1、 高程： 1) 起算面和单位一般在海图标题栏内有说明； 2) 单位： ① 中版：米，不足10米注至0.1米，大于10米 舍去小数，注至整米 ② 英版：米制海图m，拓制海图英尺ft 3) 灯高：平均大潮高潮面到光源中心 4) 干出高度：深度基准面以上的高度 5) 比高：地物、地貌基部地面至顶端
• 如：墨卡托海图，采用某纬线的局部比例尺C • • • •
作为基准比例尺。该纬线为基准纬线。 套系墨卡托海图的基准纬线可能是图区范围内 某纬线，也可能是图区外某纬线。 4、 比例尺种类： 1) 数字比例尺：比例尺的大小按比值大小(图上 距离/实际距离) 2) 直线比例尺

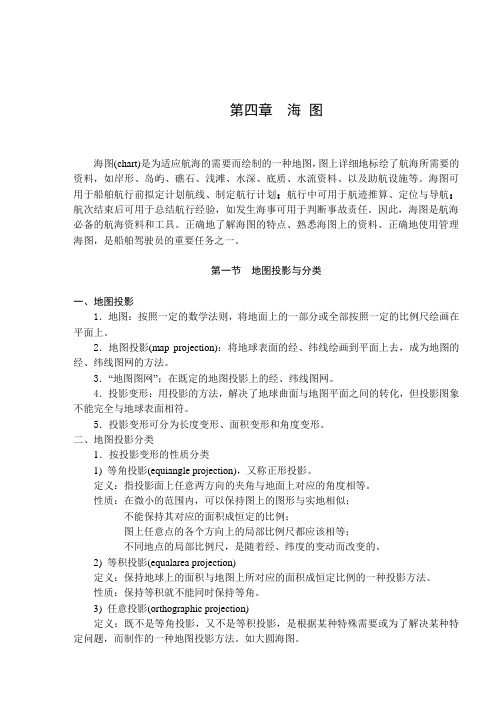

地图投影的分类
• 1、 按投影变形性质分类： • 1) 等角（正形）投影：
• 海图保管：一旦受潮，应尽量平放阴干
•谢谢同学们
• 1、 按构成图网的方法分类： • 1) 平面投影（方位投影）： • ① 定义：将地面上的经、纬线直接投射到 • • • •
与地球面相切或相割的平面上去的投影方法。 ② 根据视点位置的不同，可分为： 视点在球外：外射投影 视点在球面上：极射投影，绘制半球星图 视点在球心：心射投影、日晷投影，绘制大 圆海图、极区地图、大比例尺港湾图
1、 简易墨卡托海图 1) 绘制原理： ① 将地球视为圆球体 ② 等纬圈弧长放大了secϕ倍 ③ 相邻纬线间经线长度放大了secϕm倍 2) 赤道上纬度1′的长度=经度1′的长度 3) 等纬圈弧长放大了secϕ倍 见题库P99，437~445题，注意A是B的几倍 与A比B大几倍的区别。
• 1)
见题库P100，457~459，相邻两整度经线 之间的实际距离为东西距dep（公式），再利 用比例尺定义C=图上距离/实际距离，即可求 出图上距离 • 2) 已知图上基准纬度处东西宽a cm，求在地 面上实际宽度X，利用C=图上/实际 • 3) 已知图上基准纬度ϕ的C和非基准纬度ϕ′处 东西宽a cm，求在地面上实际宽度X，非基准 纬度处的比例尺C′=C*cosϕ/ cosϕ′ • 4) 见题库P101，469~484
• ①
等角：地面上某地的一个角度，投影到地图上后 仍保持其角度不变。 • ② 正形：无限小的局部图像（微分图像）与地面上 相对应的地形保持相似。 • ③ 图上任意点的各个方向上的C相等，不同地点的C 随经纬度的变化而变化。 • ④ 地面上不同地点两同样大小的微分圆，在等角投 影图上可能被绘成大小不同的两圆。 • 2) 等积投影：地面上与图上相对应处的面积成恒 定比例。等角、等积不能同时满足 • 3) 任意投影：既不等角也不等积的投影
• 4) 新购置的图：英版海图、图书代销店仅仅负
责其所销售的海图 海图的永久性通告的改正 海图 • 5) 改正时，永久性通告应该用红墨水笔改正， 并在小改正处作好登记；临时性、预告性通告 应该用铅笔改正，并在小改正处另起一行登记 • 6) 使用资料陈旧、水深点稀少的海图，且航行 在船舶活动较少的海区时，应尽可能将航线设 计在水深点上
• 5) 水面斜体数字：实测水深或小比例尺图的水 • • • • • • •
深。 6) 带下划线数字：干出高度（非水深） 7) 198：未到底水深 8) 疑存ED：对礁石、浅滩等的存在有疑问 9)疑深SD：实际深度可能小于已注明的水深注记 10) 疑位PD：对危险物的位置有怀疑 11) 概位PA：危险物的位置未经精确测量 12) 据报Rpt：未经测量，据报的航行障碍物
• 2)
圆锥投影：将地面上的经纬线投影
圆锥面上。分为正圆锥投影、横圆锥投影、 斜圆锥投影。 • 3) 圆柱投影： • ① 等角正圆柱：墨卡托海图 • ② 等角横圆柱：高斯—克吕格投影，绘 制极区地图、大比例尺港泊图、高纬地区 海图（经差小、纬差大的狭长区域的海图） • 4) 条件投影：不属于上述投影的其他 方法。
海图其他有关知识
• 1、 海图按作用可分为：航用海图和参考用图两类。 • 2、 要了解某张海图的现行版日期（是否适用）时 • • • • • •
可查阅 1) 现行版航海图书总目录 2) 英版航海通告累计表 3、 判断海图可靠性 1) 测量时间、资料来源 2) 出版、新版或改版日期与小改正（现行版的好， 及时进行各项改正） 3) 比例尺（尽可能大）
• 4)
平面与地极点相切时，纬线为以极 点为圆心的同心圆； • 5) 大圆海图非等角投影，一般不能直 接在图上量取方向或夹角； • 6) 同纬度处变形不同，一般不能直接 在图上量取距离； • 7) 可以量取某点的经纬度。
识
图
• 一、 海图基准面 • 1、 高程基准面：海图上所标山头、岛屿和明礁等 • • • • • •
礁石
• 1、明礁：平均大潮高潮时露出的孤立岩石 • 2、干出礁：平均大潮高潮面下，深度基准面以
上的孤立岩石 • 3、适淹礁：深度基准面适淹的礁石 • 4、暗礁：深度基准面以下的孤立岩石
• 其他： • 必须熟记的图式参见培训教材P35、36、37、38
海图标题栏
• 图名、图幅地理位置 • 比例尺与基准纬度、 • 计量单位、 • 投影原理、 • 主要注意和警告、 • 高程和深度基准面、 • 卫星船位经纬度的修正资料（NOTE）
地文航海
海图
投影变形与比例尺 投影的分类 恒向线 航用海图 大圆海图 识图与使用注意事项
投影变形与比例尺
• 1、投影变形：所有投影方法都存在变形，即长度变 • • • • • •
形，角度变形，面积变形。 2、表明变形特性的参数—局部比例尺C 如：图上某点的各个方向的C相等，则图上这一点就 能保持与地面形状相似，即等角（正形）投影。 3、基准比例尺（普通比例尺） 1) 图上各点局部比例尺C的平均值； 2) 图上某点的局部比例尺C； 3) 图上某线的局部比例尺C。
图廓注记
• 1、图号：中版海图按地区顺序编排；英版海图按 • • • • •
出版的先后顺序编排 2、出版和发行情况：下边中间（核查海图是否适 用） 3、小改正：左下角，登记自该图出版以来改正过 的所有小改正的通告年份和号码，以备查考是否已 及时改正至最新 4、图幅：右下角，海图内廓界限尺寸。检查海图 是否伸缩变形。 5、对数图尺 6、阅图号（邻接图号）adjoining chart xxxx
底质
• 1)Sh（shells）贝壳；Cy（clay）黏土；
Co（coral） 珊 瑚 ； S（sand） 沙 ； M （mud）泥 • 2) 上下分层：先注上层后注下层，即上/ 下。如：S/M，M/S • 3) 混合底质：先注成分多的后注成分少 的，即多少。如：SM，MS • 4) 注记方法：形容词+种类
• 1、 墨卡托海图的比例尺： • 1) 图上某基准纬线的C或图外某基准纬
线的C（基准纬线可不在该图上） • 2) 墨卡托海图同一纬线上各点的C相同， 纬度越高，C越大 • 3) 墨卡托海图上某点各个方向C相同 （如：某点经线方向比例尺为m，纬线方 向为n，则m=n）
• 1、 墨卡托海图的特点： • 1) 经线为南北向互相平行的直线，纬线为东
水深
• 1) 水面数字（无括号），指从海图深度基准面到 • • • • •
海底的深度。 2) 单位： ① 中版：米，小于21米注至0.1米，21~31米注至0.5 米，大于31米注至整米 ② 英版：米制海图m，拓制海图小于11拓，用拓和 英尺，大于11拓用拓 3) 水面空白区域：该区域未经详细测量，应视为 不可靠区域。 4) 水面直体数字：深度不准或采自旧水深资料或 小比例尺图的水深。
航用海图
• 一、 航用海图必备的条件：（基本要求） 航用海图必备的条件： 基本要求） • 1、 恒向线在图上是直线； • 2、 投影性质是等角的 • 墨卡托海图 ：
墨卡托海图
• 1、 投影方法：等角正圆柱投影 • 2、 满足航用海图的两个要求：采用正圆
