第四章铁碳合金第一节铁碳合金系相图一、铁碳合金系组元的特性1、纯铁纯铁的同素异构转变金属在固态下，晶格类型随温度变化的现象。
重结晶δ－Ｆｅ。
α－Ｆｅ，γ－Ｆｅ2、碳石墨：六棱柱体0.142纳米0.34纳米耐高温导电润滑强度、硬度、塑性、韧性极低金刚石:正四面体共价键巴基球:60个碳原子12个五边形和20个六边形球面结构三维超导体非线性光学材料二、铁碳双重相图碳在铁碳合金中的存在形式固溶体渗碳体石墨Fe3C Fe2C FeCFe－Fe3C与Fe－G三、Ｆｅ－Fｅ３C相图的特征1、图中的基本相（1）铁素体：碳溶于α－Ｆｅ中形成的间隙固溶体。
Fα强度、硬度低，塑性、韧性高2、奥氏体：碳溶于γ－Ｆｅ中形成的固溶体。
Aγ强度、硬度不高，塑性很好3、渗碳体：铁和碳形成的金属化合物。
Fｅ３C4、δ固溶体：碳溶于δ －Ｆｅ中形成的间隙固溶体。
5、液相L第二节铁碳合金平衡结晶过程分析一、铁碳合金的分类（一）工业纯铁：C＜０．０２１８％（二）钢共析钢：C＝０．７７％亚共析钢：０．０２１８％＜C＜０．７７％过共析钢：０．７７％＜C＜２．１１％（三）白口铸铁共晶白口铸铁：C＝４．３％亚晶白口铸铁：２．１１％＜C＜４．３％过共晶白口铸铁：４．３％＜C＜６．６９％第四节碳钢一、钢铁材料的生产过程1、碳钢中的常存元素碳钢中的常存元素是指除Fe、C外，因冶金必然带来的、且对性能有一定影响其它元素，在碳钢中一般指：Si、Mn 冶金时自然存在对性能无不利影响而保留S、P 冶金时难以彻底清除而存在于钢中一般钢中大致含量：Si 0.25~0.30%Mn 0.25~0.50%S <0.05% P <=0.045 三、碳钢的分类、牌号及应用第四节碳钢1、碳钢的分类：按含碳量分：低碳钢WC 0.25％中碳钢0.25％< WC 0.6％高碳钢WC>0.6％按质量分：普通碳素钢WP 0.045％WS 0.055％优质碳素钢WP 0.040％WS 0.040％高级优质碳素钢WP 0.035％WS 0.030％2、碳钢的牌号及应用（1）普通碳素结构钢：五类２０种。

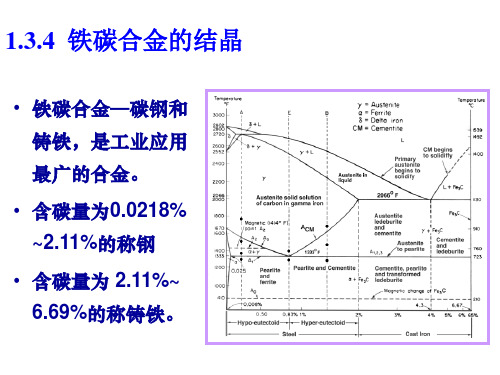

第四章铁碳合金第四章铁碳合金第一节铁碳合金的组元与基本相（二）铁素体与奥氏体二、渗碳体Fe3C第二节Fe-Fe3C相图分析相图中点的含义A.三条水平恒温转变线①包晶线：HJB线（1459℃），J为包晶点，wc=0.09～0.53%的Fe、C合金缓冷到HJB线均发生包晶反应，即：L0.53+δ0.09→α0.17（LB+δH→αJ）②共晶线：ECF水平线（1148℃），C点为共晶点，wc=2.11～6.69%的Fe、C合金缓冷到EFC线均发生共晶反应，即：L4.30→γ2.11+Fe3C（LC→γE+Fe3C）转变产物为γ和Fe3C组成的共晶混合物称为莱氏体（Ledeburite），用Ld表示。
③共析线：PSK水平线（727℃），S点为共析点。
凡wc>0.0218%的Fe、C合金冷却到PSK线均发生共析反应，即：γ0.77→α0.0218+Fe3C（γS→αP+Fe3C）转变产物为α和Fe3C组成的机械混合物称为珠光体（pearlite），用P表示。
共析转变温度常用A1表示。
B.两条磁性转变线①230℃为水平线为Fe3C的磁性转变线，230℃以上Fe3C无磁性，230℃以下为铁磁性。
常用A0表示②770℃为α的铁磁性转变线。
770℃以上无铁磁性，770℃以下为铁磁体。
常用A2表示C.几条重要的相界线(固态转变线)①GS线：A中开始析出α或α全部溶入(升温时)γ的转变线。
常用A3表示。
因这条线在共析转变线以上，故又称为先共析α相开始析出线。
常称为A3线或A3温度。
②E S线：C在γ中溶解度曲线。
常用Acm表示，称为Acm温度。
低于此温度，溶解度降低，将析出Fe3C。
为了区别自液(CD线)态合金中直接析出的一次Fe3C，将γ中析出的Fe3C称为二次Fe3C。
③PQ 线：C在α中溶解度曲线。
在727℃时，C在α中的最大溶解度0.0218%，但温度下降，C在中溶解度下降，会析出少量的渗碳体，，称为三次Fe3C。
第四章铁碳合金相图教学目的及其要求通过本章学习，使学生们掌握铁碳合金的基本知识，学懂铁碳相图的特征点、线及其意义，了解铁碳相图的应用。
主要内容1．铁碳合金的相组成2．铁碳合金相图及其应用3．碳钢的分类、编号及应用学时安排讲课4学时教学重点1．铁碳合金相图及应用2．典型合金的结晶过程分析教学难点铁碳合金相图的分析和应用。
教学过程第一节纯铁、铁碳合金中的相一、铁碳合金的组元铁：熔点1538℃，塑性好，强度硬度极低，在结晶过程中存在着同素异晶转变。
不同结构的铁与碳可以形成不同的固溶体。
由于纯铁具有同素异构转变，在生产上可以通过热处理对钢和铸铁改变其组织和性能。
碳：在Fe－Fe3C相图中，碳有两种存在形式：一是以化合物Fe3C形式存在；二是以间隙固溶体形式存在。
二、铁碳合金中的基本相相：指系统中具有同一聚集状态、同一化学成分、同一结构并以界面隔开的均匀组成部分。
铁碳合金系统中，铁和碳相互作用形成的相有两种：固溶体和金属化合物。
固溶体是铁素体和奥氏体；金属化合物是渗碳体。
这也是碳在合金中的两种存在形式。
1．铁素体碳溶于α-Fe中形成的间隙固溶体称为铁素体，用α或者F表示，为体心立方晶格结构。
塑性好，强度硬度低。
2．奥氏体碳溶于γ-Fe中形成的间隙固溶体称为奥氏体，用γ或者A表示，为面心立方晶格结构。
塑性好，强度硬度略高于铁素体，无磁性。
3．渗碳体Fe3C：晶体结构复杂，含碳量6.69％，熔点高，硬而脆，几乎没有塑性。
渗碳体对合金性能的影响：（1）渗碳体的存在能提高合金的硬度、耐磨性，使合金的塑性和韧性降低。
（2）对强度的影响与渗碳体的形态和分布有关：以层片状或粒状均匀分布在组织中，能提高合金的强度；以连续网状、粗大的片状或作为基体出现时，急剧降低合金的强度、塑性韧性。
二、两相机械混合物珠光体：铁素体与渗碳体的两相混合物，强度、硬度及塑性适中。
莱氏体：奥氏体与渗碳体的混合物；室温下为珠光体与渗碳体的混合物，又硬又脆。
