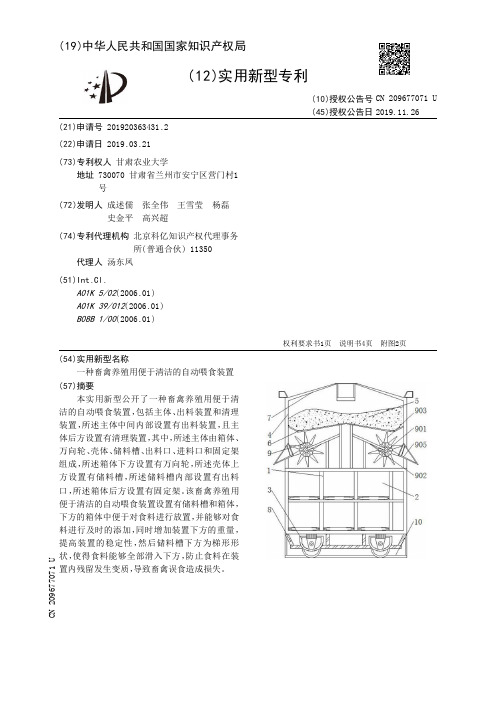

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920363431.2(22)申请日 2019.03.21(73)专利权人 甘肃农业大学地址 730070 甘肃省兰州市安宁区营门村1号(72)发明人 成述儒　张全伟　王雪莹　杨磊　史金平　高兴超　(74)专利代理机构 北京科亿知识产权代理事务所(普通合伙) 11350代理人 汤东凤(51)Int.Cl.A01K 5/02(2006.01)A01K 39/012(2006.01)B08B 1/00(2006.01)(54)实用新型名称一种畜禽养殖用便于清洁的自动喂食装置(57)摘要本实用新型公开了一种畜禽养殖用便于清洁的自动喂食装置，包括主体、出料装置和清理装置，所述主体中间内部设置有出料装置，且主体后方设置有清理装置，其中，所述主体由箱体、万向轮、壳体、储料槽、出料口、进料口和固定架组成，所述箱体下方设置有万向轮，所述壳体上方设置有储料槽，所述储料槽内部设置有出料口，所述箱体后方设置有固定架。

该畜禽养殖用便于清洁的自动喂食装置设置有储料槽和箱体，下方的箱体中便于对食料进行放置，并能够对食料进行及时的添加，同时增加装置下方的重量，提高装置的稳定性，然后储料槽下方为梯形形状，使得食料能够全部滑入下方，防止食料在装置内残留发生变质，导致畜禽误食造成损失。

权利要求书1页 说明书4页 附图2页CN 209677071 U 2019.11.26C N 209677071U权　利　要　求　书1/1页CN 209677071 U1.一种畜禽养殖用便于清洁的自动喂食装置，其特征在于：包括主体(1)、出料装置(9)和清理装置(10)，所述主体(1)中间内部设置有出料装置(9)，且主体(1)后方设置有清理装置(10)，其中：所述主体(1)由箱体(2)、万向轮(3)、壳体(4)、储料槽(5)、出料口(6)、进料口(7)和固定架(8)组成，所述箱体(2)下方设置有万向轮(3)，且箱体(2)上方设置有壳体(4)，所述壳体(4)上方设置有储料槽(5)，所述储料槽(5)内部设置有出料口(6)，且储料槽(5)上方设置有进料口(7)，所述箱体(2)后方设置有固定架(8)；所述出料装置(9)由轴承(901)、固定杆(902)、送料架(903)、调节杆(904)和送料板(905)构成，所述固定杆(902)设置于壳体(4)内部下方，且固定杆(902)中间设置有轴承(901)，所述轴承(901)外部设置有送料架(903)，且送料架(903)前方安装有调节杆(904)，所述送料架(903)一侧外部设置有送料板(905)；所述清理装置(10)由推板(1001)、挡板(1002)、软毛刷(1003)、连接杆(1004)和导板(1005)构成，且推板(1001)固定于固定架(8)下方，所述推板(1001)外部设置有挡板(1002)，且固定架(8)中间设置有连接杆(1004)，所述连接杆(1004)外部设置有软毛刷(1003)，且挡板(1002)一侧设置有导板(1005)。

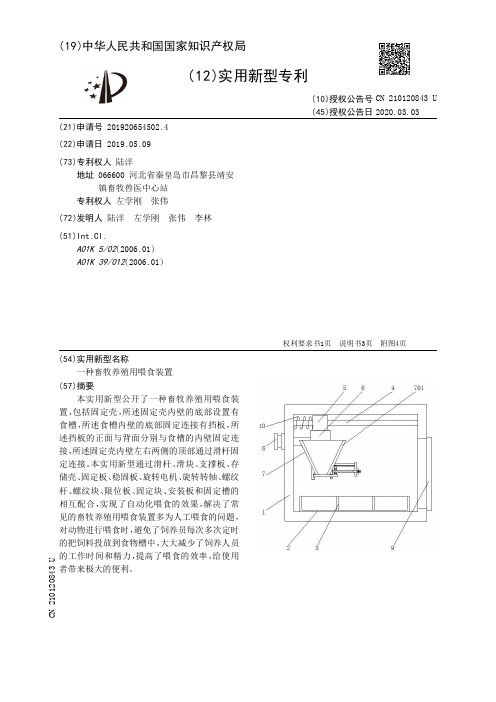

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920654502.4(22)申请日 2019.05.09(73)专利权人 陆洋地址 066600 河北省秦皇岛市昌黎县靖安镇畜牧兽医中心站专利权人 左学刚　张伟(72)发明人 陆洋　左学刚　张伟　李林　(51)Int.Cl.A01K 5/02(2006.01)A01K 39/012(2006.01)(54)实用新型名称一种畜牧养殖用喂食装置(57)摘要本实用新型公开了一种畜牧养殖用喂食装置，包括固定壳，所述固定壳内壁的底部设置有食槽，所述食槽内壁的底部固定连接有挡板，所述挡板的正面与背面分别与食槽的内壁固定连接，所述固定壳内壁左右两侧的顶部通过滑杆固定连接。

本实用新型通过滑杆、滑块、支撑板、存储壳、固定板、稳固板、旋转电机、旋转转轴、螺纹杆、螺纹块、限位板、固定块、安装板和固定槽的相互配合，实现了自动化喂食的效果，解决了常见的畜牧养殖用喂食装置多为人工喂食的问题，对动物进行喂食时，避免了饲养员每次多次定时的把饲料投放到食物槽中，大大减少了饲养人员的工作时间和精力，提高了喂食的效率，给使用者带来极大的便利。

权利要求书1页 说明书3页 附图4页CN 210120843 U 2020.03.03C N 210120843U权　利　要　求　书1/1页CN 210120843 U1.一种畜牧养殖用喂食装置，包括固定壳（1），其特征在于：所述固定壳（1）内壁的底部设置有食槽（2），所述食槽（2）内壁的底部固定连接有挡板（3），所述挡板（3）的正面与背面分别与食槽（2）的内壁固定连接，所述固定壳（1）内壁左右两侧的顶部通过滑杆（4）固定连接，所述滑杆（4）的表面设置有滑块（5），所述滑块（5）的底部固定连接有支撑板（6），所述支撑板（6）的正面固定连接有与食槽（2）相适配的存储装置（7），所述固定壳（1）的左侧且对应支撑板（6）的位置固定连接有气缸（8），所述气缸（8）的右端贯穿固定壳（1）且延伸至其内部与支撑板（6）固定连接，所述固定壳（1）的右侧设置有固定门（9）；所述存储装置（7）包括存储壳（701），所述存储壳（701）右侧的底部固定连接有固定板（702），所述固定板（702）的右侧固定连接有稳固板（703），所述稳固板（703）右侧的底部固定连接有旋转电机（704），所述旋转电机（704）的输出轴上固定连接有旋转转轴（705），所述旋转转轴（705）的左端贯穿稳固板（703）且延伸至其左侧固定连接有螺纹杆（706），所述螺纹杆（706）的表面螺纹连接有螺纹块（707），所述螺纹块（707）的底部固定连接有限位板（708），所述限位板（708）的表面且位于存储壳（701）的右侧设置有固定块（709），所述固定块（709）的顶部与存储壳（701）的右侧固定连接，所述存储壳（701）的左侧且对应限位板（708）的位置固定连接有安装板（710），所述安装板（710）的右侧且对应限位板（708）的位置开设有固定槽（711），所述限位板（708）的左侧从右至左依次贯穿固定块（709）和固定槽（711）且延伸至固定槽（711）的内部与其活动连接，所述限位板（708）的顶部与存储壳（701）的底部相互接触，所述固定板（702）的底部开设有滑槽（712），所述滑槽（712）内壁的左右两侧通过连接杆（713）固定连接，所述连接杆（713）的表面且对应螺纹块（707）的位置滑动连接有移动块（714），所述移动块（714）的底部贯穿滑槽（712）且延伸至其下方与螺纹块（707）的顶部固定连接。

专利名称：一种畜牧养殖用喂食装置专利类型：发明专利
发明人：桂美苹
申请号：CN201810350828.8
申请日：20180418
公开号：CN108770708A
公开日：
20181109
专利内容由知识产权出版社提供
摘要：本发明属于牲畜养殖技术领域，尤其是涉及一种畜牧养殖用喂食装置，包括食料箱、第一投料箱和第二投料箱，所述食料箱包括第一食料腔室和第二食料腔室，所述第一食料腔室位于第二食料腔室的上侧，且第一食料腔室的左右两端向外凸起，所述第一食料腔室的底壁上固定连接有第一横板，且第一横板的左右侧壁上均设有第一食料槽，所述第一食料腔室的左右侧壁上均设有第一食料口，且第一食料口对应设置在第一食料槽的上侧，所述第二食料腔室的底壁上固定连接有第二横板，且第二横板的左右侧壁上均设有第二食料槽。

优点在于：本发明能够针对不同体型大小的牛羊进行同时喂食，降低了养殖人员的劳动强度与工作时间，并且有助于牛羊的生长。

申请人：桂美苹
地址：150000 黑龙江省哈尔滨市南岗区西大直街92号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种畜牧业养殖用喂食装置专利类型：实用新型专利
发明人：不公告发明人
申请号：CN202020631840.9
申请日：20200424
公开号：CN212650240U
公开日：
20210305
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种畜牧业养殖用喂食装置，包括装置主体，装置主体内开设有搅拌腔，搅拌腔的顶部开设有投料口，装置主体的下侧壁固定安装有第一安装架和第二安装架，第一转动轴通过传动机构传动连接有搅拌装置，搅拌装置转动连接于搅拌腔内，搅拌腔的下侧壁开设有出料口，出料口内固定安装有出料管，装置主体的内腔开设有安装腔，安装腔内装配有贯穿出料口的遮挡机构。

在投喂的过程中，通过第一转动轴带动传动机构的转动，使搅拌腔内的转动杆带动搅拌杆进行转动，从而使本装置在移动的过程中也可以对饲料与营养添加料进行搅拌混合，既节约了投喂饲料所需要花费的时间，也保证了饲料与营养添加料的充分混合。

申请人：刁志生
地址：122311 辽宁省朝阳市喀左县十二德堡乡土楼子村七组0006号
国籍：CN
更多信息请下载全文后查看。

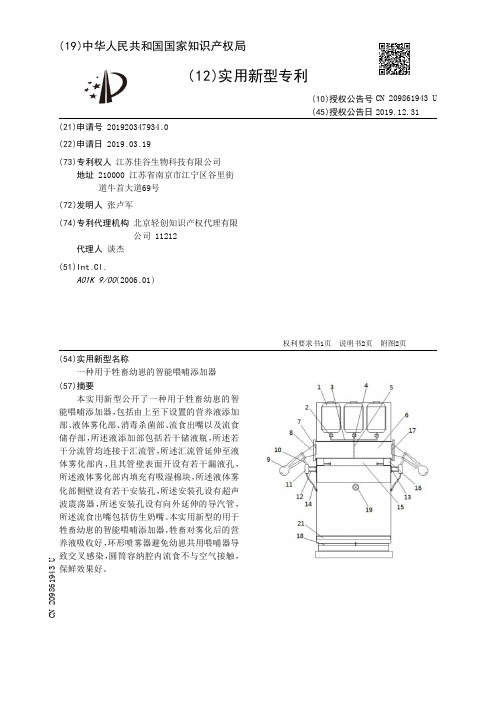

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920347934.0(22)申请日 2019.03.19(73)专利权人 江苏佳谷生物科技有限公司地址 210000 江苏省南京市江宁区谷里街道牛首大道69号(72)发明人 张卢军　(74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 谈杰(51)Int.Cl.A01K 9/00(2006.01)(54)实用新型名称一种用于牲畜幼崽的智能喂哺添加器(57)摘要本实用新型公开了一种用于牲畜幼崽的智能喂哺添加器，包括由上至下设置的营养液添加部、液体雾化部、消毒杀菌部、流食出嘴以及流食储存部，所述液添加部包括若干储液瓶，所述若干分流管均连接于汇流管，所述汇流管延伸至液体雾化部内，且其管壁表面开设有若干漏液孔，所述液体雾化部内填充有吸湿棉块，所述液体雾化部侧壁设有若干安装孔，所述安装孔设有超声波震荡器，所述安装孔设有向外延伸的导汽管，所述流食出嘴包括仿生奶嘴。

本实用新型的用于牲畜幼崽的智能喂哺添加器，牲畜对雾化后的营养液吸收好，环形喷雾器避免幼崽共用喂哺器导致交叉感染，圆筒容纳腔内流食不与空气接触，保鲜效果好。

权利要求书1页 说明书2页 附图2页CN 209861943 U 2019.12.31C N 209861943U权　利　要　求　书1/1页CN 209861943 U1.一种用于牲畜幼崽的智能喂哺添加器，其特征在于：包括由上至下设置的营养液添加部、液体雾化部、消毒杀菌部、流食出嘴以及流食储存部，所述液添加部包括若干储液瓶，所述储液瓶底部通过第一电磁阀连接有分流管，所述若干分流管均连接于汇流管，所述汇流管延伸至液体雾化部内，且其管壁表面开设有若干漏液孔，所述液体雾化部内填充有吸湿棉块，所述液体雾化部侧壁设有若干安装孔，所述安装孔设有超声波震荡器，所述安装孔设有向外延伸的导汽管，所述流食出嘴包括仿生奶嘴，所述仿生奶嘴根部边缘密封连接于导汽管外壁中部，所述仿生奶嘴根部连通有硬质管，所述硬质管连通于第二电磁阀，所述第二电磁阀侧壁连接于连接杆一端，所述连接杆另一端通过压力传感器连接于流食储存部外壁，所述第二电磁阀通过软管连通于流食储存部顶部，所述消毒杀菌部包括消毒液容纳腔，所述消毒液容纳腔内设有液体加压泵，所述液体加压泵连接于环形喷雾器，所述环形喷雾器套设于导汽管根部，所述超声波震荡器、第一电磁阀、第二电磁阀、压力传感器以及液体加压泵均连接于控制芯片。

(19)国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202122474821.7(22)申请日 2021.10.14(73)专利权人 马小强地址 743300 甘肃省定西市通渭县平襄镇西街47号(72)发明人 马小强　朱玉红　(74)专利代理机构 深圳紫晴专利代理事务所(普通合伙) 44646专利代理师 付钦伟(51)Int.Cl.A01K 5/02(2006.01)A01K 5/01(2006.01)A01K 5/00(2006.01)A01K 39/012(2006.01)(54)实用新型名称一种畜牧养殖用自动喂食装置(57)摘要本实用新型涉及畜牧业养殖技术领域，具体是指一种畜牧养殖用自动喂食装置，包括储料箱、运输装置、称重装置、喂食槽，其特征在于：储料箱设置在运输装置的入口端，运输装置的上端下方设有称重装置，称重装置的下端设有混料桶，称重装置包括集料斗，集料斗的外侧设有U型限位板，U型限位板的外壁两侧均设有连接杆，两个连接杆的外端焊接有支撑柱，集料斗的外壁上设有弧形槽，U型限位板的内壁上设有与弧形槽匹配的限位座，与现有的技术相比的优点在于：通过传输带的运输，把饲料运输到集料斗内，然后通过承重装置的设置，方便掌握喂养饲料的重量，能够对家畜进行定时定量的喂养，不易造成饲料的浪费。

权利要求书1页 说明书3页 附图2页CN 216650894 U 2022.06.03C N 216650894U1.一种畜牧养殖用自动喂食装置，包括储料箱、运输装置、称重装置、喂食槽，其特征在于：所述储料箱设置在运输装置的入口端，所述运输装置的上端下方设有称重装置，所述称重装置的下端设有混料桶，所述称重装置包括集料斗，所述集料斗的外侧设有U型限位板，所述U型限位板的外壁两侧均设有连接杆，两个所述连接杆的外端焊接有支撑柱，所述集料斗的外壁上设有弧形槽，所述U型限位板的内壁上设有与弧形槽匹配的限位座，所述集料斗的底端与U型限位板的上端之间设有压缩弹簧，所述集料斗的一侧底部设有指针，所述U型限位板位于指针的一侧外壁上设有刻度条，所述支撑柱位于指针的一侧外壁上设有感应器，所述集料斗的底端设有下料管，所述下料管贯穿U型限位板且延伸至混料桶内，所述集料斗的底端下料口设有电阀门，所述混料桶的一侧设有电机一，所述电机一的驱动端贯穿混料桶内连接有搅拌装置，所述混料桶的底端均匀排布设有多根输料管，所述输料管的下端连通与喂食槽的进料口。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920201554.6(22)申请日 2019.02.13(73)专利权人 祝丽地址 265600 山东省烟台市蓬莱市黄海路64号2单元101(72)发明人 祝丽　克小娟　(51)Int.Cl.A01K 5/02(2006.01)A01K 5/01(2006.01)A01K 39/012(2006.01)A01K 39/014(2006.01)(54)实用新型名称一种散养牲畜养殖用喂食装置(57)摘要本实用新型涉及一种散养牲畜养殖用喂食装置，具体涉及一种散养牲畜养殖用喂食装置，包括喂食箱、储食箱、喂食箱封盖组件，储食箱固定于喂食箱一侧，喂食箱封盖组件可开合设置于喂食箱开口上部；喂食箱封盖组件包括喂食封盖和封盖支架，喂食封盖包括封盖部和封盖铰接部，封盖部与喂食箱体上部相匹配设置，封盖部两侧一体连接封盖铰接部，封盖铰接部突出于封盖部端部，封盖铰接部端部开设有封盖铰接部铰接孔，储食箱侧面固定有封盖铰接部铰接轴，封盖铰接部铰接轴与封盖铰接部铰接孔匹配设置；本实用新型结构简单合理有效，使得放入其中的食料避免受到外部环境的影响。

权利要求书1页 说明书3页 附图6页CN 209711089 U 2019.12.03C N 209711089U权　利　要　求　书1/1页CN 209711089 U1.一种散养牲畜养殖用喂食装置，其特征在于：包括喂食箱（10）、储食箱（30）、喂食箱封盖组件（20），储食箱（30）固定于喂食箱（10）一侧，喂食箱封盖组件（20）可开合设置于喂食箱（10）开口上部；喂食箱封盖组件（20）包括喂食封盖（203）和封盖支架（201），喂食封盖（203）为矩形状，喂食封盖（203）包括封盖部（2031）和封盖铰接部（2032），封盖部（2031）与喂食箱体（100）上部相匹配设置，封盖部（2031）两侧一体连接封盖铰接部（2032），封盖铰接部（2032）突出于封盖部（2031）端部，封盖铰接部（2032）之间的长度略大于储食箱（30）宽度，封盖铰接部（2032）铰接于储食箱（30）两侧，封盖铰接部（2032）端部开设有封盖铰接部铰接孔（20321），储食箱（30）侧面固定有封盖铰接部铰接轴（206），封盖铰接部铰接轴（206）与封盖铰接部铰接孔（20321）匹配设置；封盖支架（201）包括封盖踩踏板（2011）、封盖连接杆（2012）和封盖顶出杆（2013），封盖踩踏板（2011）两侧一体连接封盖连接杆（2012），封盖连接杆（2012）突出于封盖踩踏板（2011），封盖连接杆（2012）之间的距离略大于喂食箱（10）宽度，封盖连接杆（2012）中部开设有封盖连接杆铰接孔（20121），封盖顶出杆（2013）固定于封盖连接杆（2012）端部并向上突出且上端部与喂食封盖（203）底部固定连接，封盖顶出杆（2013）与喂食封盖（203）底部的中间位置且靠侧边处固定连接，喂食箱体（100）侧壁固定有封盖连接杆铰接轴（205），封盖连接杆铰接轴（205）为圆柱状金属轴，封盖连接杆铰接轴（205）一端与喂食箱体（100）侧壁固定，封盖连接杆铰接轴（205）与封盖连接杆铰接孔（20121）匹配设置。

专利名称：家畜养殖用喂养装置专利类型：实用新型专利
发明人：不公告发明人
申请号：CN201922308205.7申请日：20191220
公开号：CN211983276U
公开日：
20201124
专利内容由知识产权出版社提供
摘要：本实用新型提供了家畜养殖用喂养装置，属于养殖技术领域。

该家畜养殖用喂养装置包括底座，所述底座的顶部分别开设有放置口和控制口，所述放置口上连接有驱动机构，所述控制口上连接有盛放机构，所述底座的顶部固定连接有位于控制口侧面的连接杆，所述连接杆的顶部固定连接有储物箱，所述储物箱上分别开设有入料口和出料口，所述出料口的内侧壁固定连接有倾斜设置的出料管，通过盛放机构和第二限位机构之间的配合工作，使盛放槽中掉落物料的时候，带动限位杆下移，使限位杆对出料封口，使储物箱中出料停止，有效的避免了传统的每次喂养时基本都是通过集中喂养，无法把握投放的食物量的情况。

申请人：任广义
地址：050000 河北省石家庄市桥东区栗中街南一条6号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种畜牧业用多功能喂食装置专利类型：发明专利
发明人：孙士惠
申请号：CN202011358484.9
申请日：20201127
公开号：CN112450094A
公开日：
20210309
专利内容由知识产权出版社提供
摘要：本发明公开了一种畜牧业用多功能喂食装置，包括底座、搅拌单元和食槽，所述底座上部开设有食槽，所述底座上位于食槽上方安装有搅拌单元，所述搅拌单元包括搅拌筒和搅拌机构，所述搅拌机构包括搅拌轴、搅拌杆、支撑杆和传动齿轮，所述底座下部开设有安装槽，安装槽内安装有移动单元，所述移动单元包括第三电机、第一转盘、第一连杆、第二连杆和安装板，设有移动单元，通过第三电机带动第一转盘转动，第一转盘带动第一连杆运动，第一连杆通过第二连杆带动安装板升降，安装板带动滚轮升降，实现滚轮与地面的接触和分离，方便装置的移动；设有搅拌单元，扩大搅拌范围，提高搅拌效率。

申请人：孙士惠
地址：276000 山东省临沂市河东区九曲办事处钟家庄村57号
国籍：CN
代理机构：北京艾皮专利代理有限公司
代理人：丁艳侠
