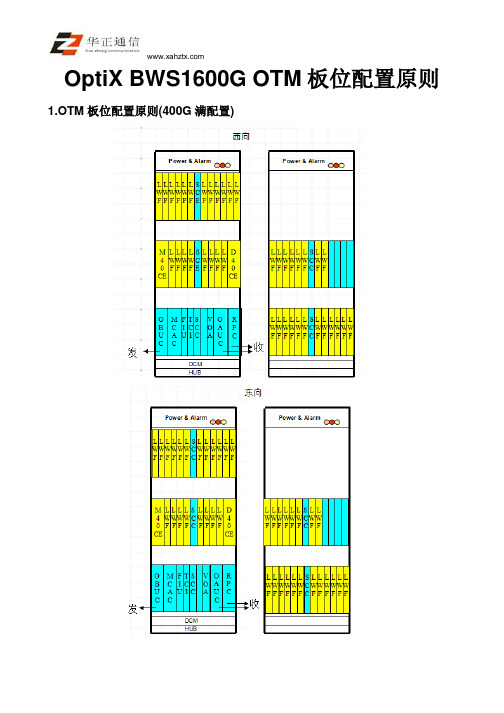

OptiX BWS1600G OTM板位配置原则1.OTM板位配置原则(400G满配置)1、发端OBU占据1槽位，收端OAU、OBU占据13、11槽位；2、波长转换板按槽位从左向右，子架由下到上，波长转换板频率由小到大的原则依次插放；先使用M40/D40所在机柜的子架，再使用其他机柜子架。
3、如板位足够且客户有需求，可以对按频率对不使用的频率进行预留。
4、RPC如有MCA/VOA按顺序放在空余槽位。
2.OTM板位配置原则(C波段800G新建不超过3个子架配置)如果OTM新建不超过3个子架(先上偶数波，再上奇数波)，按此图进行逐次扩容：1、黄色为C波段偶数波，红色为C波段奇数波。
2、发端OBU占据1槽位，收端OAU、OBU占据13、11槽位；3、波长转换板按槽位从左向右，子架由下到上，波长转换板频率由小到大的原则依次插放；4、800G满配置会超过8个子架，在超过8个子架的情况，对于R3及以前版本，需要另配置一个光监控信道用于OTM内多余子架的监控信道接入；单OTM时，超过8个子架时原配置的SC1由新配置的SC2代替，SC1插在奇数波子架上；2OTM时，原配置6板位SC2不动，8板位插新配置的SC1，另一个新配置的SC1插在奇数波子架上。
800G、1600G情况下一个OTM未超过8个子架配置时，8槽位如未被SC2/SC1占用，需要预留不插以便以后扩容使用。
对于R4及以后版本，可以使用IP OVER DCC，按照光方向数目配置SC2/SC1数量。
3.OTM板位配置原则(C波段800G新建4个子架或以上配置)如果新建有4个子架或以上（初期配置奇偶不同时上或者初始上波是初期机柜按照满配置）按此图进行配置，这样插板机柜间光纤最少：1、配置原则基本与前图原则相同，不一致的情况下面说明。
2、偶数波的波长转换板以频率由小到大的顺序依次按从左到右的板位顺序，从下到上的子架顺序插板。
待偶数波M40/D40所在机柜的子架插满后再使用光放所在机柜的子架；奇数波的波长转换板插板原则相同。

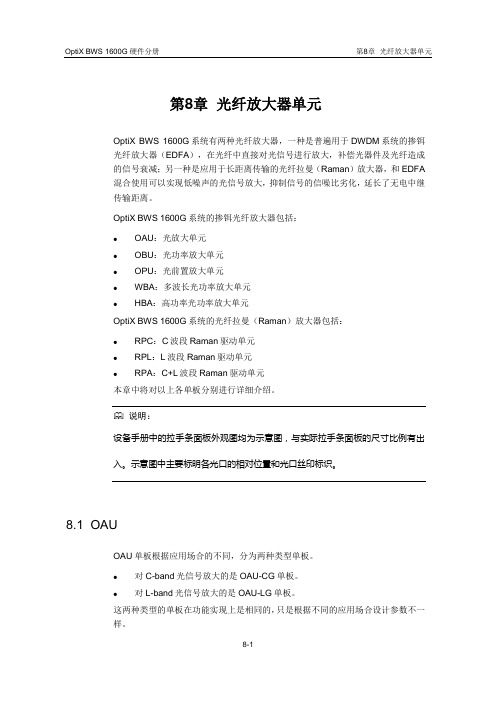

第8章光纤放大器单元OptiX BWS 1600G系统有两种光纤放大器，一种是普遍用于DWDM系统的掺铒光纤放大器（EDFA），在光纤中直接对光信号进行放大，补偿光器件及光纤造成的信号衰减；另一种是应用于长距离传输的光纤拉曼（Raman）放大器，和EDFA混合使用可以实现低噪声的光信号放大，抑制信号的信噪比劣化，延长了无电中继传输距离。
OptiX BWS 1600G系统的掺铒光纤放大器包括：●OAU：光放大单元●OBU：光功率放大单元●OPU：光前置放大单元●WBA：多波长光功率放大单元●HBA：高功率光功率放大单元OptiX BWS 1600G系统的光纤拉曼（Raman）放大器包括：●RPC：C波段Raman驱动单元●RPL：L波段Raman驱动单元●RPA：C+L波段Raman驱动单元本章中将对以上各单板分别进行详细介绍。
说明：设备手册中的拉手条面板外观图均为示意图，与实际拉手条面板的尺寸比例有出入。
示意图中主要标明各光口的相对位置和光口丝印标识。
8.1 OAUOAU单板根据应用场合的不同，分为两种类型单板。
●对C-band光信号放大的是OAU-CG单板。
●对L-band光信号放大的是OAU-LG单板。
这两种类型的单板在功能实现上是相同的，只是根据不同的应用场合设计参数不一样。
1. 功能●可同时放大C-band或L-band的80个通道（通道间隔50GHz）的输入光信号；●OAU-C和OAU-L可以分别完成C-band和L-band波段的光放大；●光无中继传输段长度可达80～120km；●OAU单板的典型增益为23dB，28dB，33dB；可以支持系统实现不同跨段的无电中继传输；●OAU单板可以实现对光功率的检测和上报，实现泵浦激光器的温度控制，实现泵浦驱动电流、背光电流、制冷电流、泵浦激光器温度的检测和单板环境温度的检测；●在放大器的设计中还加入了泵浦保护方案，提高了掺铒光纤放大器的可靠性；●增益锁定技术：OAU单板内的EDFA具有增益锁定功能，增加/减少一路或几路通道或者某些通道光信号波动时，不影响其它通道的信号增益；●瞬态控制技术：OAU单板内的EDFA具有瞬态控制功能，使得系统在增加通道或减少通道时，能通过抑制信道光功率波动避免已有通道产生突发误码；2. 原理(1) C-band的OAUOAU单板的功能框图如图8-1所示。

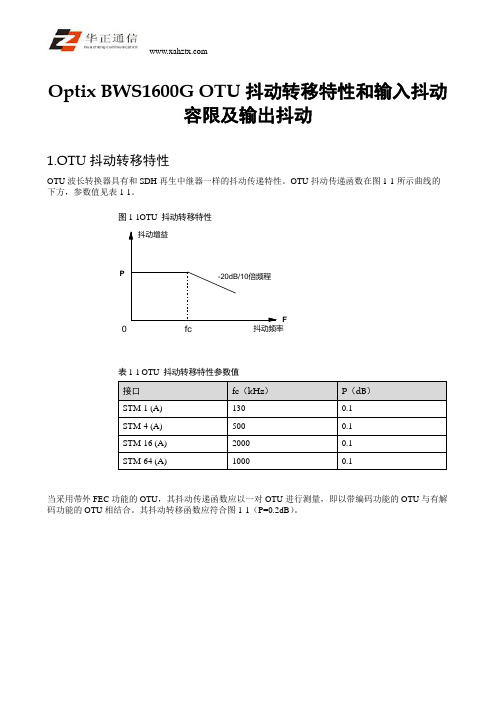

Optix BWS1600G OTU抖动转移特性和输入抖动
容限及输出抖动
1.OTU抖动转移特性
OTU波长转换器具有和SDH再生中继器一样的抖动传递特性。
OTU抖动传递函数在图1-1所示曲线的下方，参数值见表1-1。
图1-1OTU 抖动转移特性
P
F
0fc抖动频率
表1-1 OTU 抖动转移特性参数值
当采用带外FEC功能的OTU，其抖动传递函数应以一对OTU进行测量，即以带编码功能的OTU与有解码功能的OTU相结合。
其抖动转移函数应符合图1-1（P=0.2dB）。
图1-2具备FEC 功能的OTU 抖动转移函数测试配置
2.OTU 输入抖动容限
OTU 输入口至少能够容忍图1-3所施加的输入抖动模框，相应的参数值如表1-2所示。
图1-3OTU 输入口的输入抖动容限
1
A f
表1-2OTU 输入抖动容限数值
3.OTU 输出抖动
OTU 的输出抖动指标符合表1-1的要求。
表1-1OTU 的输出抖动。
OptiX BWS1600G DCM安装原则1) 2.2m机柜满配置可以安装3个子架＋1个HUB插框＋1个DCM插框＋PBS，如果一个机柜在配置有3个子架的情况下又需要2个DCM插框，应为市场报价错误；2) 2.2m机柜在没有安装3个子架的情况下，可以安装2个DCM插框，多的DCM插框安装到上部子架位置，但安装DCM插框后，上部子架位置以后扩容不能再安装子架；3) 2.6m机柜满配置可以安装3个子架＋1个HUB插框＋2个DCM插框＋PBS ，多的DCM插框紧靠已有的DCM插框安装。
4) 2.0m机柜满配置可以安装2个子架＋1个HUB插框＋2个DCM插框＋PBS ，多的DCM插框紧安装在机柜靠PBS的上部位置。
5) 1.8m机柜满配置可以安装2个子架＋1个HUB插框＋1个DCM插框＋PBS 。
6) DCM插框可以安装2个DCM，要求设计在板位图、连纤图上标识出DCM的使用位置。
7)在OLA站，一般情况下要求左边位置放从西到东的DCM，右边位置放置从东到西的DCM；8)在OTM站点，要求左边位置放发送方向的DCM，右边位置放接收方向的DCM；对于接收DCM超过1个的情况，按接收信号流向，依次从下到上，从右到左使用DCM。
9)在OADM站点，如果只有接收有DCM，只需一个DCM插框，左边位置放置从西到东的DCM，右边位置放置从东到西的DCM；如果发送也配置有DCM，则需要2个DCM插框，多配置的DCM插框安装发送方向DCM，遵循同接收一样的原则。
10)在进行色散均衡时，用于色散均衡的DCM放置在一个DCM插框上。
遥泵情况下，可能需要配置5个DCM模块，需要3个DCM插框，插框位置见前图，DCM按接收信号流向，从右到左、从下到上使用DCM插框位置。
11)按照位置来放置，如果是放在子架下部，按照D/M来区分，如果1个机柜有3个DCM插框，其位置可以按其相对位置D/M/U进行区分。
12)DCM插框的左右位置可用L，R进行标识，左边的为L，右边为R。
第8章光纤放大器单元OptiX BWS 1600G系统有两种光纤放大器，一种是普遍用于DWDM系统的掺铒光纤放大器（EDFA），在光纤中直接对光信号进行放大，补偿光器件及光纤造成的信号衰减；另一种是应用于长距离传输的光纤拉曼（Raman）放大器，和EDFA混合使用可以实现低噪声的光信号放大，抑制信号的信噪比劣化，延长了无电中继传输距离。
OptiX BWS 1600G系统的掺铒光纤放大器包括：●OAU：光放大单元●OBU：光功率放大单元●OPU：光前置放大单元●WBA：多波长光功率放大单元●HBA：高功率光功率放大单元OptiX BWS 1600G系统的光纤拉曼（Raman）放大器包括：●RPC：C波段Raman驱动单元●RPL：L波段Raman驱动单元●RPA：C+L波段Raman驱动单元本章中将对以上各单板分别进行详细介绍。
说明：设备手册中的拉手条面板外观图均为示意图，与实际拉手条面板的尺寸比例有出入。
示意图中主要标明各光口的相对位置和光口丝印标识。
8.1 OAUOAU单板根据应用场合的不同，分为两种类型单板。
●对C-band光信号放大的是OAU-CG单板。
●对L-band光信号放大的是OAU-LG单板。
这两种类型的单板在功能实现上是相同的，只是根据不同的应用场合设计参数不一样。
1. 功能●可同时放大C-band或L-band的80个通道（通道间隔50GHz）的输入光信号；●OAU-C和OAU-L可以分别完成C-band和L-band波段的光放大；●光无中继传输段长度可达80～120km；●OAU单板的典型增益为23dB，28dB，33dB；可以支持系统实现不同跨段的无电中继传输；●OAU单板可以实现对光功率的检测和上报，实现泵浦激光器的温度控制，实现泵浦驱动电流、背光电流、制冷电流、泵浦激光器温度的检测和单板环境温度的检测；●在放大器的设计中还加入了泵浦保护方案，提高了掺铒光纤放大器的可靠性；●增益锁定技术：OAU单板内的EDFA具有增益锁定功能，增加/减少一路或几路通道或者某些通道光信号波动时，不影响其它通道的信号增益；●瞬态控制技术：OAU单板内的EDFA具有瞬态控制功能，使得系统在增加通道或减少通道时，能通过抑制信道光功率波动避免已有通道产生突发误码；2. 原理(1) C-band的OAUOAU单板的功能框图如图8-1所示。
OptiX BWS1600G OLA板位配置原则一.OLA板位配置原则
1、单子架时FIU固定插在5、9槽位，遵循按照信号流的方向依次排列放大器，两边到中间放置，如果槽位不够，就放置在中间子架。
2、OAU、OBU从西到东方向插在左侧，从东到西方向插在右侧；
3、C波段时，只配置一个子架时OLP可插在未配置OBU的槽位。
4、OLP在剩余槽位中从左向右插，左侧为西向，右侧为东向。
二.OLA板位配置原则(有RAMAN)
1、使用RAMAN放大器时，要求RAMAN放大器与同方向OAU放在同一子架（如果需要配置IPA功能，并且是遥泵系统，至少要求RPC 后面的第一个放大器在同一子架），如FIU位置被占用，则FIU插在中子架5、6槽位，左侧为西向、右侧为东向；
2、在一般情况下，拉曼放大器、OAU、OBU从西到东方向插在左边，从东到西方向插在右侧；
3、OBU、RPC同时配置时先插OBU，RPC在只配置一个子架时插板可考虑插在另一侧；。
