常见组网设备

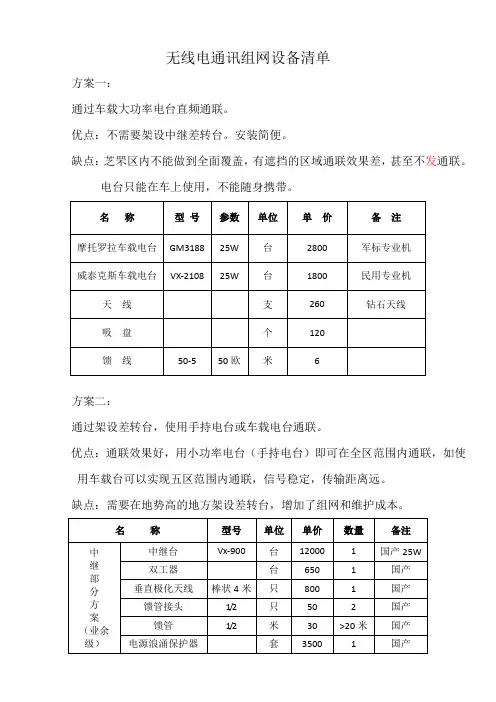

无线电通讯组网设备清单
方案一：
通过车载大功率电台直频通联。

优点：不需要架设中继差转台。

安装简便。

缺点：芝罘区内不能做到全面覆盖，有遮挡的区域通联效果差，甚至不发通联。

电台只能在车上使用，不能随身携带。

方案二：
通过架设差转台，使用手持电台或车载电台通联。

优点：通联效果好，用小功率电台（手持电台）即可在全区范围内通联，如使用车载台可以实现五区范围内通联，信号稳定，传输距离远。

缺点：需要在地势高的地方架设差转台，增加了组网和维护成本。

组网设备知识点总结一、组网设备的定义组网设备是指用于构建计算机网络的硬件设备，包括路由器、交换机、网关、中继器、网卡、网桥、集线器等。

二、组网设备的功能1. 路由器：路由器是一种能够在不同网络之间传输数据的设备，它能够实现不同网络之间的通信和数据转发，同时还能够进行网络地址转换和防火墙功能。

2. 交换机：交换机是一种用于局域网内部数据交换的设备，它能够根据MAC地址进行数据包的转发，从而实现对不同终端设备之间的直接通信。

3. 网关：网关是将两个不同类型的网络连接在一起的设备，它能够实现协议转换、数据格式的转换和数据包的转发。

4. 中继器：中继器是用于放大信号和延长网络距离的设备，它能够将网络信号放大后传输到远距离，并且能够将信号进行重新整形。

5. 网卡：网卡是计算机与网络之间的接口设备，它能够将计算机产生的数字信号转化为模拟信号发送到网络中，同时也能够将网络中接收的信号转化为数字信号发送给计算机。

6. 网桥：网桥是一种能够在不同局域网之间进行数据包转发的设备，它能够实现对不同局域网之间的通信。

7. 集线器：集线器是用于连接多台计算机的设备，它能够将来自不同计算机的数据包进行合并并转发到其他计算机。

三、组网设备的分类1. 按照功能划分：（1）核心设备：主要包括路由器和交换机，用于构建整个网络的基础框架。

（2）接入设备：主要包括中继器、网关、网卡等，用于连接终端设备与核心设备之间的通信。

2. 按照连接方式划分：（1）有线设备：主要包括交换机、网卡、网关等，用于通过有线方式进行数据传输。

（2）无线设备：主要包括路由器、无线网卡等，用于通过无线方式进行数据传输。

3. 按照作用范围划分：（1）局域网设备：主要包括交换机、网桥、网卡等，用于构建局域网内部的通信。

（2）广域网设备：主要包括路由器、网关、中继器等，用于构建不同地区或不同网络之间的通信。

四、组网设备的选购和配置1. 选购组网设备时需要考虑的因素：（1）性能：包括传输速率、转发能力、处理能力等。

常用无线局域网设备网络设备解析在当今数字化的时代，无线局域网（WLAN）已经成为我们生活和工作中不可或缺的一部分。

无论是在家中享受无线网络带来的便利，还是在办公室中实现高效的无线办公，都离不开一系列的无线局域网设备。

这些设备相互协作，为我们构建了一个无缝连接的网络环境。

接下来，让我们一起深入了解一下常用的无线局域网设备。

首先，无线路由器无疑是无线局域网的核心设备。

它就像是一个交通枢纽，将来自互联网服务提供商（ISP）的网络信号接收进来，并以无线的方式分发给各个连接的设备。

无线路由器通常具备多个以太网端口，用于连接有线设备，如台式电脑、网络打印机等。

同时，它还支持多种无线标准，如 80211n、80211ac 甚至是最新的 80211ax（WiFi 6），以提供不同的传输速度和覆盖范围。

在选择无线路由器时，我们需要考虑多个因素。

信号覆盖范围是一个关键因素，如果您的居住或办公空间较大，可能需要选择具有更强信号发射能力或支持 Mesh 组网的路由器，以确保每个角落都能接收到稳定的信号。

传输速度也很重要，如果您有大量的数据传输需求，如高清视频播放、在线游戏等，那么选择支持更高传输速率的路由器将能带来更好的体验。

此外，路由器的安全性也是不容忽视的，它应该具备防火墙、WPA/WPA2 加密等功能，以保护您的网络免受未经授权的访问。

无线接入点（AP）是另一种常见的无线局域网设备。

在一些大型场所，如商场、学校、企业办公室等，单个无线路由器的覆盖范围可能无法满足需求，这时就需要部署多个无线接入点来扩展网络覆盖。

无线接入点可以通过有线方式连接到网络，然后将网络信号以无线的形式发射出去。

与无线路由器不同的是，无线接入点通常不具备路由功能，它的主要作用就是提供无线网络接入。

对于无线接入点的选择，需要根据覆盖区域的大小、用户数量以及网络需求来决定。

有些无线接入点支持 PoE（以太网供电），这使得安装和部署更加方便，无需为每个接入点单独铺设电源线。

家庭网络组网方案概述随着智能家居设备的普及和家庭成员对网络连接需求的增加，良好的家庭网络组网方案变得非常重要。

本文将介绍一个适用于家庭的网络组网方案，旨在提供稳定、高速的网络连接，以满足家庭成员的各种需求。

设备需求一个完善的家庭网络组网方案需要一些基本的硬件设备。

以下是实现该方案所需的设备列表：•一台高性能的路由器•适用于家庭的无线接入点•网络交换机•网络存储设备•家庭办公区域设备•智能家居设备网络拓扑结构一个良好的家庭网络组网方案应该具有稳定、高速的网络连接，同时保证各个区域的网络安全和隔离性。

下图显示了一个典型的家庭网络拓扑结构示意图：[网络存储设备]||[无线接入点] -- [交换机] -- [路由器] -- [调制解调器]| | | |[办公区域] [客厅区域] [卧室区域] [外部网络]方案细节路由器选择一台高性能的路由器非常重要，它应该具有以下特点：•支持最新的无线协议（如802.11ac或更高版本）•有足够的带宽和处理能力以应对高负载的网络流量•支持可靠的安全功能，如防火墙、虚拟专用网（VPN）等•具有易于使用的管理界面和配置选项无线接入点为了满足家中各个区域的无线覆盖需求，需要使用适当数量的无线接入点。

这些接入点应该具备以下特点：•能够提供稳定的无线信号覆盖范围，并支持高速数据传输•支持多个无线频段，以减少干扰•具有适当的防火墙和安全功能，以保护网络免受恶意攻击网络交换机一个网络交换机用于将各个设备连接在一起，并提供高速数据传输。

以下是一些关键要点：•选择能够提供足够端口数量的交换机，以满足家庭各个区域的设备需求•优先选择支持Gigabit以太网的交换机，以保证高速数据传输•确保交换机具备适当的管理和配置选项，以便根据需要进行设置网络存储设备一个网络存储设备可以提供集中式的文件存储和共享功能。

以下是一些建议：•选择一个具有足够存储容量的网络存储设备，以满足家庭成员的文件存储需求•确保网络存储设备具备适当的安全功能，以保护存储的文件免受未经授权的访问家庭办公区域设备家庭办公区域设备包括电脑、打印机、电话等。

家⾥wifi想全屋覆盖⽆缝漫游需要⽤到什么设备？什么品牌好些？⼀般对于⼤户型的房⼦，单个⽆线路由器wifi信号⽆法有效覆盖，可以考虑AC+AP、⼦母路由器（电⼒线传输）、分布式路由器MESH、华硕Aimesh系统等组⽹模式实现wifi信号全屋覆盖和⽆缝漫游，下⾯简单介绍⼀下⼏种常⽤的组⽹⽅式和所需安装的设备。

AC+AP模式组⽹AC+AP模式组⽹，是实现⼤户型wifi信号覆盖和⽆缝漫游的最常⽤⽅法。

家庭AC+AP组⽹可以优先考虑TP-LINK TL-R470GP-AC PoE+AP。

TP-LINK TL-R470GP-AC PoE⼀体化路由器具有PoE供电、AC（⽆线控制）和路由三种功能于⼀⾝，⽀持千兆⽹，特别适合于⼤户型的⽹络覆盖使⽤，⼀般可以将TL-R470GP-AC PoE的wan⼝直接和光猫连接，设置宽带和账户上⽹，也可以和上级路由级联上⽹。

可以根据实际需要选择⾯板式AP或吸顶式AP安装到各房间，⽤⽹线将R470GP-AC PoE的lan⼝和AP⽹⼝连接，在R470GP-AC PoE中统⼀对AP进⾏设置，就可以实现WIFI信号全屋覆盖和⽆缝漫游了。

⽬前TP-LINK TL-R470GP-AC PoE+3个TP-LINK 450M⾯板⽹络AP套装价格为669元，性价⽐还是不错的。

⼦母路由器（电⼒线传输）如果房⼦各房间布线不⽅便，⽽且对于⽆线⽹信号要求较⾼，可以直接考虑使⽤⼦母路由器组⽹，华为（HUAWEI）路由器Q2分布式⼦母路由，通过千兆电⼒线传输⽹络信号，将主路由器连接光猫或路由器设置上⽹后，只需将⼦路由器安装在⽹络信号覆盖不好的房间，插在房间插座上就可以⾃动扩展⽹络信号。

⽬前华为（HUAWEI）路由器Q2（1母2⼦）分布式⼦母路由京东⾃营为1199元，⼀个⼦路由价格为299元。

分布式路由器MESH系统使⽤分布式路由器MESH系统，⽆需单独⽹络布线，⼀般将母路由器连接光猫，设置宽带账号和密码上⽹。

计算机组网设备和配置1. 网络拓扑结构计算机组网是指将多台计算机连接起来，实现数据的传输和共享。

在组网过程中，需要考虑网络拓扑结构，即计算机之间的连接方式和布局。

常见的网络拓扑结构包括：1.1 星型拓扑星型拓扑是最常见的一种网络拓扑结构。

在星型拓扑中，每台计算机都与一个集线器或交换机相连，而集线器或交换机则负责将数据包传输给目标计算机。

这种结构易于维护和管理，但是如果集线器或交换机出现故障，整个网络将无法正常工作。

1.2 总线型拓扑总线型拓扑是另一种常见的网络拓扑结构。

在总线型拓扑中，所有计算机都通过一条共享的总线连接起来。

当一台计算机发送数据时，其它计算机可以通过监听总线来接收这些数据。

这种结构简单且成本较低，但是如果总线出现故障，整个网络也会瘫痪。

1.3 环型拓扑环型拓扑是将计算机通过一个环形的链路连接起来。

每台计算机都与前一个和后一个计算机相连。

这种拓扑结构在传输数据时是单向的，需要经过每台计算机，但是当环路中的一台计算机出现故障时，整个网络将受到影响。

1.4 树型拓扑树型拓扑是将计算机通过一系列的层次连接起来。

树型拓扑结构具有良好的可扩展性和冗余度，可以很好地适应大规模网络的需求。

但是树型拓扑也存在单点故障的问题，如果根节点出现故障，整个网络将无法正常工作。

2. 网络设备在计算机组网过程中，会用到以下常见的网络设备：2.1 路由器路由器是连接多个网络的设备，用于实现不同网络之间的数据传输和路由选择。

路由器能够根据目标地址选择最佳路径，并对传输的数据进行分组处理。

它提供了网络地址转换（NAT）、防火墙等功能，可以保证网络的安全性和稳定性。

2.2 交换机交换机是一种用于构建局域网的设备，它用于在局域网中传输数据包。

交换机能够根据目标MAC地址将数据包送达目标设备，提高数据传输的效率和可靠性。

交换机提供多个端口，用于连接多台计算机和其他网络设备。

2.3 集线器集线器是一种被交换机所取代的设备，它用于将多个计算机连接到同一个网络中。
