华为交换机组网方案1. 引言华为交换机是一种用于数据通信的网络设备，可以连接多个计算机、服务器和其他网络设备，实现高速、稳定的数据传输。
组网方案是指在一个网络环境中，根据需求设置合适的交换机布局和连接方式，以便实现高效的网络通信。
本文将介绍华为交换机的组网方案，详细说明了如何使用华为交换机搭建一个安全、可靠的企业级网络。
2. 设备选型在组建网络之前，首先要进行设备选型。
根据网络规模和需求，选用适合的华为交换机型号。
华为交换机系列产品涵盖了各种规模的网络需求，从小型企业到大型数据中心都有适合的型号。
在选型过程中，需要考虑以下几个因素：•带宽需求：根据网络中的流量和连接终端的数量，选择具备足够带宽的交换机。
•可扩展性：如果将来有网络扩容的需求，需要选择支持堆叠或链路聚合的交换机。
•安全性：选择具备安全功能的交换机，如访问控制列表（ACL）和流量监控。
3. 组网方案3.1 单层组网方案在小型网络中，可以采用单层组网方案。
该方案适用于用户数量较少的场景，例如小型办公室或家庭网络。
以下是单层组网方案的步骤：1.连接互联网：将华为交换机的一端与互联网出口设备（如光纤调制解调器或路由器）相连。
2.连接终端设备：将计算机、服务器和其他网络设备与华为交换机的其他端口连接起来。
3.配置交换机：使用华为交换机的管理界面，配置网络参数、VLAN、ACL等功能，以及设置端口的速率和双工模式。
3.2 多层组网方案在大型企业或数据中心等场景中，需要采用多层组网方案。
该方案适用于用户数量较多、网络复杂的情况。
以下是多层组网方案的步骤：1.核心交换机设置：选取一台性能强大的华为交换机作为核心交换机，并将其与互联网出口设备相连。
2.子交换机设置：在不同楼层或不同区域安装华为子交换机，将其与核心交换机连接起来。
3.连接终端设备：将计算机、服务器和其他网络设备与子交换机的端口连接起来。
4.配置交换机：使用华为交换机的管理界面，配置网络参数、VLAN、ACL等功能，以及设置端口的速率和双工模式。
弱电智能化工程常用的四种计算机网络系统组网方案解析弱电智能化工程对数据传输的要求大数据量传输：弱电智能化工程中大量使用高清网络监控摄像机，同时人脸识别在门禁控制系统中应用普及，视频数据传输数据量大，占用带宽较高，且在复杂场景中的数据流量会突增。
1、摄像机--视频数据流。
2、人脸门禁(网关)--人脸数据。
以200万像素摄机为例带宽点用预算：单路码流：4Mbps；双路码流并预留派出所查看所需码流：12Mbps。
人脸门禁设备建议预留带宽： 2Mbps。
200万像素图片以JPG中等压缩约300KByte, 300Kbyte数据在2Mbps带宽下传输需要1.5~2秒。
网络传输可使用带宽保守标准为80%，即：100Mbps网络建议带宽预算不超过80Mbps (以太网交换机实测可使用94.5Mbps)。
1000Mbps网络建议到款预算不超过800Mbps (以太网交换机实测可使用942Mbps)。
窄带数据采集：各种传感器、楼控、能耗监测、电力监控、电梯、垃圾桶、井盖、地磁、消防栓、路灯等，占用流量低，但出于对数据采集的需求，要求可靠性高，要求数据采集成功率达99%以上。
弱电智能化工程常用组网方式一、光纤以太网以太网：网络连接的基础结构，小到家庭网络，大到 Internet 都是基于以太网架构。
光纤以太网组网特点：高效传输：设备发出的数据包，只作地址判断即刻发送，转发延迟小于1ns；以太网交换机作数据转发，没有带宽损耗。
成熟稳定：经多年发展，各种应用场景的都有相应设备。
设备可靠：针对楼宇安防专门开发的设备，多重保护、多重冗余设计，经多次改良达到高可靠性、组网灵活。
网格架构、线路、设备、安装等都极其灵活。
三层网络结构：三层网络结构是建筑智能化系统中经典的网络模型，由接入交换机、汇聚交换机、核心交换机及相应的综合布线设备组成。
1、核心交换机：网络系统核心设备，为所有设备提供大数据量交换。
核心层由于是整个网络的核心，从设备上来讲，需要在考虑高性能，高稳定性的同时，充分考虑设备引擎、业务线卡、电源、风扇等的冗余，同时需要具备的一定的抗攻击能力，如中央处理器保护能力，基础网络保护能力。

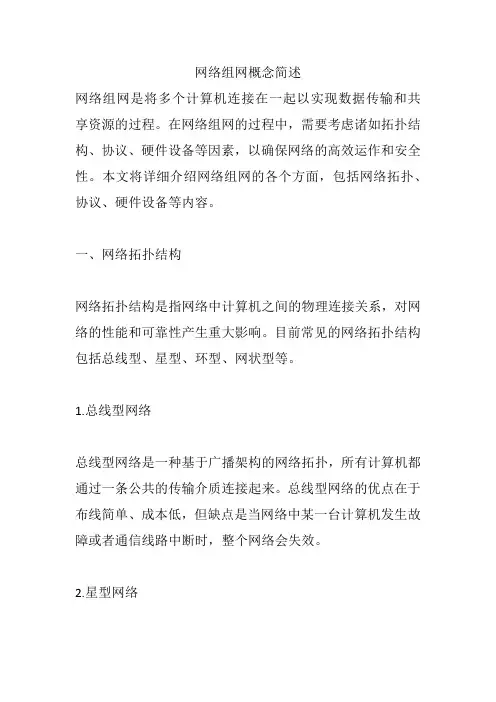

网络组网概念简述网络组网是将多个计算机连接在一起以实现数据传输和共享资源的过程。
在网络组网的过程中，需要考虑诸如拓扑结构、协议、硬件设备等因素，以确保网络的高效运作和安全性。
本文将详细介绍网络组网的各个方面，包括网络拓扑、协议、硬件设备等内容。
一、网络拓扑结构网络拓扑结构是指网络中计算机之间的物理连接关系，对网络的性能和可靠性产生重大影响。
目前常见的网络拓扑结构包括总线型、星型、环型、网状型等。
1.总线型网络总线型网络是一种基于广播架构的网络拓扑，所有计算机都通过一条公共的传输介质连接起来。
总线型网络的优点在于布线简单、成本低，但缺点是当网络中某一台计算机发生故障或者通信线路中断时，整个网络会失效。
2.星型网络星型网络是建立在集线器或交换机上的网络拓扑结构，所有计算机都与集线器或交换机直接相连。
星型网络的主要优点是网络稳定性高、射频干扰小，但相对于总线型网络，布线复杂一些。
3.环型网络环型网络是一种基于环形连接结构的网络拓扑结构，每个计算机都只连接两个其他计算机，形成一个闭合的环形结构。
环形网络的主要优点在于传输速率高且有效，但是当中间链路出现故障时，整个网络也会失效。
4.网状型网络网状型网络是一种具有自主决策和自主控制的分散式网络结构，网络中的每个节点都可以与其他节点直接相连，形成一张网状结构。
网状型网络的主要优点在于网络可靠性高且容错能力强，但成本较高，布线复杂。
二、网络协议网络协议是网络通信中交换信息所遵循的规则，它决定了信息传输的格式、内容、序列化和同步等细节问题。
当前应用最广泛的网络协议包括TCP/IP、HTTP、FTP等。
1.TCP/IP协议TCP/IP协议是当前应用最广泛的网络协议之一，它是一种规范，定义了不同计算机之间如何传输数据和交流信息。
TCP 协议负责数据传输的可靠性和顺序性，而IP协议则负责数据包的路由和寻址。
2. HTTP协议HTTP协议是一种应用层协议，用于在网页浏览器和网站之间传输超文本内容。
组网设备知识点总结一、组网设备的定义组网设备是指用于构建计算机网络的硬件设备，包括路由器、交换机、网关、中继器、网卡、网桥、集线器等。
二、组网设备的功能1. 路由器：路由器是一种能够在不同网络之间传输数据的设备，它能够实现不同网络之间的通信和数据转发，同时还能够进行网络地址转换和防火墙功能。
2. 交换机：交换机是一种用于局域网内部数据交换的设备，它能够根据MAC地址进行数据包的转发，从而实现对不同终端设备之间的直接通信。
3. 网关：网关是将两个不同类型的网络连接在一起的设备，它能够实现协议转换、数据格式的转换和数据包的转发。
4. 中继器：中继器是用于放大信号和延长网络距离的设备，它能够将网络信号放大后传输到远距离，并且能够将信号进行重新整形。
5. 网卡：网卡是计算机与网络之间的接口设备，它能够将计算机产生的数字信号转化为模拟信号发送到网络中，同时也能够将网络中接收的信号转化为数字信号发送给计算机。
6. 网桥：网桥是一种能够在不同局域网之间进行数据包转发的设备，它能够实现对不同局域网之间的通信。
7. 集线器：集线器是用于连接多台计算机的设备，它能够将来自不同计算机的数据包进行合并并转发到其他计算机。
三、组网设备的分类1. 按照功能划分：（1）核心设备：主要包括路由器和交换机，用于构建整个网络的基础框架。
（2）接入设备：主要包括中继器、网关、网卡等，用于连接终端设备与核心设备之间的通信。
2. 按照连接方式划分：（1）有线设备：主要包括交换机、网卡、网关等，用于通过有线方式进行数据传输。
（2）无线设备：主要包括路由器、无线网卡等，用于通过无线方式进行数据传输。
3. 按照作用范围划分：（1）局域网设备：主要包括交换机、网桥、网卡等，用于构建局域网内部的通信。
（2）广域网设备：主要包括路由器、网关、中继器等，用于构建不同地区或不同网络之间的通信。
四、组网设备的选购和配置1. 选购组网设备时需要考虑的因素：（1）性能：包括传输速率、转发能力、处理能力等。
路由配置组网实验路由器组网一、实验目的通过路由建立起网络之间的连接，熟悉路由器的基本操作命令，并掌握组网的基本技术。
二、实验设备路由器两台（华为），V.35电缆一对，集线器两台，学生实验主机。
三、实验内容和要求给定3个C类网络地址：192.168.1.0，192.168.2.0，192.168.3.0。
1．请按下面的网络图作出网络规划。
并写出路由器的端口地址和各节点网络地址。
2．配置静态路由，使R1和R2两边的机器能够互相连通。
3．配置动态路由RIP和OSPF，使R1和R2两边的机器能够互相连通。
四、实验步骤1.进行端口配置路由器R1：[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.1.6 255.255.255.0[Quidway-Ethernet0]undo shutdown[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.3 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdown路由器R2：[Quidway]int e0[Quidway-Ethernet0]ip addr 192.168.3.6 255.255.255.0[Quidway-Ethernet0]int s0[Quidway-Serial0]ip addr 192.168.2.4 255.255.255.0[Quidway-Serial0]clock rate 64000[Quidway-Serial0]undo shutdownR1连接的三台主机配置：A：ifconfig eth0 192.168.1.1 netmask 255.255.255.0Route add default gw 192.168.1.6B：ifconfig eth0 192.168.1.2 netmask 255.255.255.0Route add default gw 192.168.1.6C：ifconfig eth0 192.168.1.3 netmask 255.255.255.0Route add default gw 192.168.1.6R2连接的三台主机配置：A：ifconfig eth0 192.168.3.1 netmask 255.255.255.0Route add default gw 192.168.3.6B：ifconfig eth0 192.168.3.2 netmask 255.255.255.0Route add default gw 192.168.3.6C：ifconfig eth0 192.168.3.3 netmask 255.255.255.0Route add default gw 192.168.3.62.静态路由配置路由器R1：[Quidway]ip routing[Quidway]ip route-static 192.168.3.0 255.255.255.0 192.168.2.4 路由器R2：[Quidway]ip routing[Quidway]ip route-static 192.168.1.0 255.255.255.0 192.168.2.33.动态路由配置4.1 RIP配置：路由器R1：[Quidway]undo ip route 192.168.3.0 255.255.255.0 192.168.2.4[Quidway]rip[Quidway-rip]network 192.168.1.0[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.1.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.3.0/24 Static 60 x next hop error!192.168.3.0/24 RIP 100 1 192.168.2.4 Serial0/0路由器R2：[Quidway]rip[Quidway-rip]network 192.168.3.0[Quidway]undo ip route 192.168.1.0 255.255.255.0 192.168.2.3[Quidway]display ip routeRouting Table:Destination/Mask Proto perf Mertic Nexthop interface192.168.3.0/24 Direct 0 0 127.0.0.1 FastEthernet0/0 192.168.2.0/24 Direct 0 0 127.0.0.1 Serial0/0192.168.1.0/24 Static 60 x next hop error!192.168.1.0/24 RIP 100 1 192.168.2.3 Serial0/04.2 OSPF配置：路由器R1：[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0路由器R2：[Quidway]router id 127.0.0.6[Quidway]ospf enable[Quidway]import-route direct[Quidway]ospf enable area 0五、实验总结本次实验内容比较简单，而且有比较完善的参考资料可以查阅，真正做起来本应该没有难度，但是还是出现了不少问题，可能是在模拟器上做和真机上做有些差异吧。
