襄阳大力高压变频器手册.

格式：doc
大小：436.39 KB
文档页数：18

下载文档原格式

VLT HVAC 变频器操作手册说明书

目录1 安全性3安全说明3一般警告4开始维修工作之前4特殊条件4避免意外启动5变频器安全停止5IT 主电源62 简介93 机械安装13开始之前134 电气安装19如何连接19主电源接线概述24如何连接电动机－前言29电动机接线概述31C1 和 C2 的电动机连接34C3 和 C4 的电动机连接35如何测试电动机和旋转方向。

425 如何操作变频器49有三种操作方法49如何操作数字式 LCP (NLCP)54提示与技巧596 如何为变频器编程61如何设置61快捷菜单模式62功能设置67参数列表980-** 操作/显示991-** 负载/电动机1012-** 制动1023-** 参考值/加减速1034-** 极限/警告1045-** 数字输入/输出1056-** 模拟输入/输出1078-** 通讯和选件1099-** Profibus111 10-** CAN 现场总线112 11-** LonWorks113 13-** 智能逻辑控制器114 14-** 特殊功能115 15-** 变频器信息116 16-** 数据读数118 18-** 信息和读数120 20-** FC 闭环121 21-** 扩展闭环122 22-** 应用功能124 23-** 基于时间的功能126 24-** 应用功能 2127 25-** 多泵控制器128 26-** 模拟输入输出选件 MCB 1091307 疑难解答133报警和警告133警告/报警列表1368 规格139规范139特殊条件149索引15111.1.1符号在此操作说明中使用的符号。

注意表示读者应注意的事项。

表示一般警告。

表示高压警告。

＊表示默认设置1.1.2高压警告变频器和 MCO 101 选件卡与主电源连接时带有危险电压。

如果电动机或变频器安装不当，可能导致设备损坏甚至人身伤亡。

因此，必须遵守本手册的说明以及国家和地方的规章和安全法规。

1.1.3安全说明•确保变频器已正确接地。

2023年高压变频器操作规程

2023年高压变频器操作规程第一章总则第一条为规范高压变频器（以下简称“变频器”）的操作行为，确保人员和设备的安全，制定本规程。

第二条本规程适用于所有使用变频器的操作人员。

第三条变频器的操作人员应熟悉本规程，并按照规程执行操作。

第四条变频器的操作人员应具备相关的电气知识和操作经验，经过培训并持有相关证书。

第五条变频器的操作人员应遵循法律法规、安全作业规范和企业的相关规定，保证操作过程中不违反任何法律法规。

第六条变频器的操作人员应了解变频器的构造、性能和使用方法，确保正确理解和正确使用。

第二章安全操作规范第七条变频器的操作人员在操作前应检查变频器的工作环境是否满足安全要求，确保变频器及其周边设备没有故障。

第八条变频器的操作人员在操作前应仔细检查变频器的电源和接线是否接触良好，并对电源开关进行操作。

第九条变频器的操作人员应根据所需的电能变化，调整变频器的频率和电压参数。

第十条变频器的操作人员在操作过程中应经常检查变频器的运行状态，确保其正常工作。

第十一条变频器的操作人员应定期检查变频器的冷却系统，保持冷却系统的畅通。

第十二条变频器的操作人员应定期对变频器进行维护检修，确保其正常运行。

第十三条变频器的操作人员应定期对变频器进行线路和绝缘测试，确保其电气安全性。

第十四条变频器的操作人员在使用过程中应按照规定的程序进行开机和关机操作。

第十五条变频器的操作人员不得擅自拆卸、修理变频器，遇到故障应及时通知维修人员进行维修。

第十六条变频器的操作人员在操作过程中应注意个人防护措施，避免触碰高压部件，穿戴好防护设备。

第十七条变频器的操作人员在操作过程中应注意避免发生电弧和火花，保证操作环境的安全。

第三章应急措施第十八条变频器的操作人员在发现异常情况时应立即停止操作，切断电源，并及时报告相关人员。

第十九条变频器的操作人员应迅速采取应急措施，控制异常情况的发生，并确保人员和设备的安全。

第二十条变频器的操作人员在紧急情况下应熟悉各种应急设备的使用方法，做好紧急救援工作。

MV510系列高压变频器用户手册

第二章注意事项 ........................................................................................................................... 7 2.1 概述 .................................................................................................................................. 7 2.2 安全注意事项 .................................................................................................................. 7 2.3 安全标签 .......................................................................................................................... 8 2.4 使用注意事项 .................................................................................................................. 8
mv510系列高压变频器用户手册台安科技无锡有限公司i目录第一章系统介绍
MV510 系列高压变频器用户手册
目录
第一章系统介绍 .....ห้องสมุดไป่ตู้..................................................................................................................... 1 1.1 前言 .................................................................................................................................. 1 1.2 系统概述 .......................................................................................................................... 2 1.3 系统特点 .......................................................................................................................... 2 1.4 系统型号说明 .................................................................................................................. 3 1.4.1 产品型号说明 ....................................................................................................... 3 1.4.2 产品铭牌说明 ....................................................................................................... 3 1.5 系统硬件说明 .................................................................................................................. 4 1.5.1 控制柜 ....................................................................................................................5 1.5.2 单元柜 ....................................................................................................................5 1.5.3 变压器柜 ................................................................................................................5 1.5.4 旁路柜 ....................................................................................................................6 1.6 规格 .................................................................................................................................. 6

MLVERT-D系列高压大功率变频器操作手册

1.10操作前请熟悉驱动设备上的警告标识，否则可能导致电击或伤害。
运行中不得停止放置在变频器室内的空调，否则房间温度将上升，驱动设备将产生故障。
1.12当清理或检查时，将主电源和控制电源的断路器置于OFF位置
1.13不要接触旋转的风扇，否则可能导致伤害。
1.7只有有资格的人员以及采取安全措施并受过培训的人员方可操作设备，不具有资格或者未受过培训的人员操作可能导致电击、伤害或故障。
1.8当驱动设备正在运行和电机正在正常运转时，禁止断开主电源和控制电源，否则驱动设备将产生故障。
1.9不要阻塞设备前面、上面和旁边的通风口，否则设备内部的温度
可能上升，导致故障

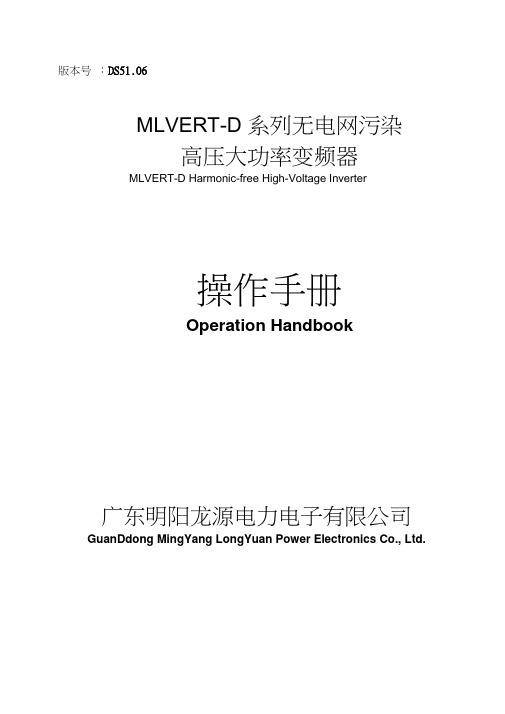

版本号：DS51.06
MLVERT-D系列无电网污染
高压大功率变频器
MLVERT-D Harmonic-free High-Voltage Inverter
操作手册
Operation Handbook
广东明阳龙源电力电子有限公司
GuanDdong MingYang LongYuan Power Electronics Co., Ltd.
通讯地址：广东省中山市火炬开发区
邮政编码：528437
电话：，3896216
传真：
第一章
安全注意事项
03
第一章变Biblioteka 柜体组成09第三章
操作注意事项
10
第四章
变频运行操作
11
第五章
手动工频运行
17
第六章
触摸屏操作
22
第一章安全注意事项
A
i.i请在使用产品前熟悉本手册内容。
1.2本装置属高压设备，内有能致人伤亡的高压交流电源，使用时请务必遵循本手册。

CT变频器手册 SK(A、B、C)变频器说明书

初级指南Commander SK三相交流感应电机驱动器（0.25kW-4kW，0.33hp-5hp）含A、B、C三种型号部件号：0472-0022-02版本：2总述对于任何因不当、错误或疏忽的设备安装或对设备的可选参数的不当、错误或疏忽设置或是由于电机与驱动器不匹配而导致的任何后果，生产商均不承担责任。

本指南的内容在出版时视为正确。

为了保证对产品的不断开发和完善，生产商保留对产品的规格或其性能或本指南的内容进行修改的权利，恕不另行通知。

未经出版商书面许可，不得对本指南任何部分以任何方式进行复制或传播，无论是以电子或机械的方式，包括影印，记录或使用信息存储或检索系统。

驱动器软件版本本产品所附带的软件为最新版本。

如果将本产品与其它驱动器一起用于新的或现有系统，由于驱动器软件版本可能不同，将导致本产品功能上的差异，从CT驱动中心返还的驱动器也会有上述问题。

如有任何疑问，请与当地的Control Techniques驱动器中心或分销商联系。

环保声明Control Techniques 致力于最大程度地减少其生产活动及其产品在使用期间对环境的影响。

因此，我们实施了环境管理系统（EMS），该系统已经通过ISO 14001认证。

如需查询有关EMS，或我公司的环境政策及其它相关信息，请向我公司索取或登陆。

Control Techniques 生产的驱动器在长期使用中，节能高效，可以减少原材料的消耗和浪费，该产品的上述优点运行抵消了在生产过程中及报废时环境的影响。

当产品结束使用寿命时，可以轻易地拆解成大部件以便有效回收。

许多部件可以无需使用工具即可装配或拆卸。

而其它部件是用普通的螺丝装配的。

实际上所有的部件都可循环使用。

产品的包装质量上乘并可重复使用。

体积大的产品装在木箱里，而体积小的产品则装在坚固的纸箱里，而这些纸箱本身也包含了可循环使用的纤维材料。

如无需再使用，可回收这些包装箱。

用于包装产品的保护薄膜和胶塑袋可以由同样的方式进行回收。

系列智能高压变频调速系统用户手册

Zinvert 系列智能高压变频调速系统用户手册广州智光电机有限公司GUANGZHOU ZHIGUANG POWER ELECTRONICS Co.,Ltd.2004年7月目录前言 (3)第1章安全须知 (4)1.1 标志约定 (4)1.2安全规则 (4)第2章简介 (7)2.1产品特点 (7)2.2应用领域 (8)2.3功能简介 (8)第3章技术参数与规格型号 (10)3.1系统型号说明 (10)3.2组件与配置 (10)3.3选型与外形尺寸 (11)3.4产品通用技术参数 (12)第4章系统组成结构与工作原理 (14)4.1 系统组成与原理 (14)4.2控制系统 (15)第5章操作 (17)5.1运行前准备工作 (17)5.2启动 (17)5.3改变频率给定值 (17)5.4减速停机 (18)5.5断电 (18)5.6自由停机 (18)5.7运行状态监视 (18)5.8变频调速系统运行到旁路运行的转换（如果选配旁路柜） (19)5.9旁路运行转换到变频调速系统运行（如果选配旁路柜） (19)5.10 变频调速系统检修 (19)第6章人机接口和参数设置 (21)6.1 显示与键盘介绍 (21)6.2基本界面显示和操作 (22)6.3液晶显示和面板按键具体操作方法 (24)6.4控制器功能参数列表 (38)第7章变频调速系统接口 (42)7.1变频调速系统基本接口 (42)7.2控制器基本I/O信号接口表 (42)第8章安装说明 (48)8.1安装的安全注意事项 (48)8.2地基、空间和周围环境的要求 (48)8.3高压部分安装 (48)8.4设备接地 (49)8.5 辅助电源及电缆 (49)8.6控制信号用电缆 (50)8.7 电缆布线 (50)8.8机械安装 (50)8.9电气安装 (51)第9章调试 (54)9.1调试常规预备工作 (54)9.2调试人员配合 (54)9.3验收 (54)第10章维护 (55)10.1 安全须知 (55)10.2维护的标准程序 (55)10.3维护计划 (56)10.4维护项目 (57)10.5维护日志 (58)第11章故障的检测与排除 (59)11.1故障分类 (59)11.2故障指示 (59)11.3故障记录 (59)11.4 故障检测的标准程序 (59)11.5报警和故障信息及其可能原因、处理解决措施6011.6 单元旁路 (60)11.7工频旁路 (61)第12章运输、存储、处理和循环利用 (70)12 . 1运输和存储过程环境要求 (70)12. 2 包装 (70)12. 3装载和拆卸 (70)12. 4存储及及其条件 (70)12. 5 备件 (71)12. 6临时停运 (71)12 . 7包装材料和废件的处理 (71)第13章其它 (73)13.1 质量保证 (73)13.2用户定货须知 (73)、尸、-前言感谢贵公司选用广州智光电机有限公司的ZINVERT 系列智能高压变频调速系统产品。

变频器维修手册

KVFC+系列变频器之 KVFC+415GR 维修手册
Bosch Rexroth electric drives and controls(Shenzhen)Co,. Ltd xian branch
博世力士乐电子传动与控制（深圳）有限公司西安分公司 Repair Manual Of KVFC+415GR
第三节驱动电路及 CPU 板的静态检修 .................................................................. - 33 第八章 KVFC+415GR 变频器的动态检修 .......................................................................... - 35 第一节开关电源的动态检修 .................................................................................... - 36 第二节 IC Board 的动态检修 .................................................................................... - 38 第三节 CPU 板的动态检修 ....................................................................................... - 40 第四节驱动电路的动态检修 .................................................................................... - 42 第五节主回路输出波形测试 .................................................................................... - 44 第九章 KVFC+415GR 变频器的整机测试 .......................................................................... - 45 第一节整机装配........................................................................................................ - 45 第二节空载测试........................................................................................................ - 46 第三节轻载测试........................................................................................................ - 47 第四节满载测试........................................................................................................ - 48 第十章填写故障维修记录表 ................................................................................................ - 48 附录 I：KVFC+系列变频器故障保护动作一览表................................................................. - 49 表一：故障保护动作名称及功能一览表 ........................................................................ - 49 表二：故障码及其名称、原因和对策 ............................................................................ - 50 附录 II：部件更换 .................................................................................................................... - 51 附录 III： 7.5KW 以下机型部分电路元器件一览表 ............................................................ - 51 附录 IV 常见故障的快速检修............................................................................................... - 52 附录 V：手工锡焊基本操作及技术要点 ................................................................................ - 58 一、手工锡焊基本操作方法 ............................................................................................ - 58 二、手工锡焊技术要点 .................................................................................................... - 60 三、贴片元件的手工焊接和拆卸 .................................................................................... - 63 -

大恒变频器说明书.

目录开箱检查....................................... - 1 -1 安全注意事项................................. - 2 -1.1 安全事项........................................ - 2 -1.2 注意事项........................................ - 4 -2 概述......................................... - 7 -2.1 铭牌说明........................................ - 7 -2.2 产品信息........................................ - 7 -2.3 系列型号说明 (8)2.4 技术规范....................................... - 10 -2.5 性能特点 (11)2.6 直流电抗器选件说明 (12)2.7 制动电阻选型指南 (13)2.8 制动电阻连接说明 (14)3 安装 (15)3.1 安装环境 (15)3.2 安装方向与空间 (15)3.3 变频器的安装尺寸 (16)4 接线 (19)4.1 外围设备的连接 (19)4.2 主回路端子说明 (20)4.2.1 接线方式 (20)4.2.2 变频器主回路端子说明及配线 (22)4.3 控制回路端子说明 (23)4.3.1 控制回路端子布局 (24)4.3.2 控制回路端子说明 (24)4.3.3 控制回路端子接线说明 (25)4.3.4 控制回路跳线及其他接口说明 (27)5 操作 (29)5.1 操作键盘说明 (29)5.1.1 操作键盘示意图 (29)5.1.2 按键功能说明 (29)5.1.3 指示灯说明 (30)5.1.4 数码管显示 (31)5.2 操作方法 (32)5.2.1 快速监视 (32)5.2.2 功能码设置 (32)5.2.3 信息查询 (33)5.2.4 故障报警复位 (33)5.2.5 键盘数字设定快速修改 (33)5.3 电机参数自学习 (34)5.4 快速调试 (34)6 详细功能码设置说明 (35)6.1 P0功能组 (35)6.1.1 基本功能 (35)6.1.2 电机参数 (39)6.1.3 V/F曲线参数 (40)6.1.4 VVVF控制参数 (42)6.1.5 矢量控制参数 (43)6.1.6 输入端子 (44)6.1.7 输出端子 (48)6.1.8 起停控制 (50)6.1.9 加减速辅助 (53)6.1.10 辅助功能 (54)6.1.11 键盘设置 (57)6.1.12 保护功能设置 (57)6.1.13 多段速和简易PLC (61)6.1.14 PID控制 (66)6.1.15 摆频设置 (68)6.1.16 串行通讯设置 (69)6.1.17 计数、定时功能 (69)6.1.18 预留功能组 (71)6.1.19 功能码修改设置 (71)6.2 P1功能组（供应商设置） (72)6.3 P2功能组（厂家设置） (72)6.4 d功能组（只读） (72)7 故障报警和对策 (73)7.1 故障和报警 (73)7.1.1 故障指示及故障复位 (73)7.1.2 报警指示及报警复位 (73)7.2 故障报警及对策 (73)7.3 常见故障的处理方法 (75)7.3.1 上电无显示 (75)7.3.2 变频器运行后电机不运转 (75)8 保养和维护 (76)8.1 定期检查 (76)8.2 零部件更换年限 (76)8.3 保修说明 (77)9 功能码一览表 (78)9.1 P0功能组（用户设置功能码） (78)9.2 P1功能组（供应商设置功能码） (95)9.3 d0功能组（历史故障信息） (95)9.4 d1功能组（变频器信息） (96)9.5 d2功能组（变频器运行状态） (97)9.6 d3功能组（用户接口状态） (98)10 MODBUS通讯协议 (101)10.1 MODBUS通信的构成 (101)10.2 信息格式 (101)10.3 MODBUS信息示例 (103)10.3.1 读取存储寄存器的内容 (103)10.3.2 回路测试 (104)10.3.3 向多个存储寄存器的写入 (104)10.3.4 数据保存指令 (105)10.3.5 广播式发送数据 (105)10.4 变频器为从站 (105)10.4.1 指令数据 (105)10.4.2 监视数据 (106)10.4.3 设置数据 (106)10.4.4 测试数据 (106)10.5 变频器为主站 (106)10.6 MODBUS通讯错误代码 (107)10.7 从机无响应故障检查 (107)图表索引 (108)开箱检查 - 1 -开箱检查开箱前请确认产品包装箱无运输中造成的破损现象。

高压变频器作业指导书

森兰SBH系列高压变频器作业指导书编制：审核：审批：日期：目录目录第一章工作准备 (2)一、工作准备 (2)二、危险识别 (2)三、注意事项 (2)第二章高压变频器的操作说明 (3)一、基本运行配线图 (3)二、端子功能 (4)三、操作说明 (5)第三章高压变频器开关柜故障维修 (17)第四章高压变频器变压器柜故障维修 (21)第五章高压变频器功率柜故障维修 (23)第六章高压变频器控制柜故障维修 (24)第七章故障代码及处理 (28)一．故障内容及对策表 (28)二．报警内容及对策表 (35)三．操作异常及对策表 (37)第一章工作准备一、工作准备1.工具及材料：14、17、19、22的梅花扳手，十字螺丝刀，万用表，小一字螺丝刀，尖嘴钳，手套，2500V摇表2.办理好第一种工作票以及做好安全措施。

二、危险识别1.必须由具有专业资格的人员进行配线作业，否则有触电的危险。

2.确认高压带电指示仪的指示灯彻底熄灭，否则有触电的危险。

3.确认输入电源处于完全断开的情况下，并悬挂明显的操作标示牌才能进行检修作业，否则有触电的危险。

三、注意事项1.上电前必须将变频器门关好，否则有触电和爆炸的危险2.变频调速系统为高电压危险设备，任何操作人员进行操作时都必须严格遵守操作规程。

3.未经培训的值班人员，不得在触摸屏上进行任何操作。

4.当高压部分通电时千万不要断开控制电源，否则冷却系统将停止工作，这可能造成系统严重超温并损坏单元。

5.输入电源端子电压不能超出额定电压范围，否则将导致变频器损坏6.试运行之前检查参数设置是否正确。

7.当输入电源接通时不能打开柜门，因为内部有高压，有触电的危险。

8.不要用潮湿的手操作变频器，否则有触电的危险。

9.不要通过通断输入电源的方式来控制变频器的运行和停止。

10.当执行参数初始化后，有关参数应重新设置。

11.当选择重起动功能（如故障自复位或瞬时停电再起动）时，在变频器等待起动期间，不要靠近电机和机械负载机械负载第二章高压变频器的操作说明一、基本运行配线图二、端子功能三、操作说明1.人机界面操作系统登录窗口：当修改了下拉式参数后，请按后面的确定键进行确定。

变频器检查维护手册

变频器维护保养手册维护保养：在实际使用过程中，变频器受周围的温度、湿度、振动、粉尘、及腐蚀性气体等条件的影响，其性能会发生一些变化。

如平时不能不进行维护保养，就会出现运行故障，导致变频器不能正常工作，影响设备的正常运行，因此必须进行日常维护与定期检查。

一、日常维护与定期检查：对于连续运行的变频器，可以从外部目视检查运行状况。

定期对就频器进行巡视检查，检查变频器在运行时是否有异常现象，通常应作以下检查：（1）、环境温度是否正常，要求在-10℃～+40℃范围内，以+25℃左右为好。

（2）、变频器在显示面板上显示的输出电流、电压、频率等各项数据是否正常。

（3）、显示面板上显示的字符是否清楚，是否缺少字符。

（4）、用测温仪测量变频器是否过热，是否有异味。

（5）、变频器运转风扇是否正常，散热风道是否通畅。

（6）、就频器运行中是否有故障报警信号显示。

（7）、检查变频器输入电压是否超过最大值，418V（380*1.1）如果主电路外加电压超过极限值，即使变频器没运行，也会对变频器线路板造成损坏。

二、定期检查：利用每年一次的大修时间，将重点放在变频器日常运行时无法巡视到的部位。

（1）、作定期检查时，操作前必须切断电源，变频器停电后待操作面板上电源指示灯熄灭后，再过4min(变频器的容量越大，等待时间越长，最长为15min)使得主电路上滤波电容器放电完毕，再进行操作。

（2）、将变频器控制板，主板拆下，用毛刷、吸尘器清扫变频器线路板及内部IGBT模块。

输入，输出电抗器等部位，线路板脏污的地方，及电气清洁剂进行清洗。

（3）、检查变频器内部导线绝缘是否有腐蚀过热的现象，或变色破损等，如发现应及时进行处理或更换。

（4）、变频器由于振动、温度变化等影响，螺丝等紧固部件往往松动，应将所有螺丝全部紧固一次。

（5）、检查输入输出电抗器，变压器等是否过热，变色或有异味。

（6）、检查滤波电容器外表是否胀出，是否有裂纹、漏液等。

必要进行更换。
