鲁班钢筋 算量技巧

鲁班钢筋2006预算版一、单根钢筋1. 怎样将搭接类型由绑扎改为套筒连接?答:如果需要修改钢筋的搭接类型，我们可在抽取出来的钢筋主界面上进行：点击某根要调整的钢筋，然后在操作工具栏中，点击“搭接调整”工具，软件自动打开“搭接调整对话框”，在其中进行设置，尔后单击“使用当前值”按键。

系统完成了修改，并关闭该对话框。

4. 软件如何计算箍筋个数?答:用鼠标单击“工具”菜单，选择“箍筋个数计算器”，软件会自动弹出“图形计算器”对话框。

对照左边的图形，在“箍筋根数计算器”右边的“参数列表”表格中修改工程实际需要的“参数值”，就可以方便地计算出我们需要的箍筋个数。

在对话框的下面，注明了箍筋的计算公式，我们可以查看。

如果没有特别的需要，不需要修改计算公式。

5. 钢筋软件中表达式计算器如何使用?答:当我们点击工具栏上的“表达式计算器”图标，软件会自动弹出“表达式计算器”工具。

我们可以把“表达式计算器”当作计算器使用。

在“计算公式：”中输入数据或参数表达式。

点击“自动形成变量列表”形成参数列表或是点击“计算”得到结果。

6. 使用当前值、默认值和查表值有什么区别?答:“搭接增加值”和“弯钩调整值”等对话框中都有“使用当前值”、“使用默认值”和“使用查表值”三个按键，见下图。

在鲁班钢筋软件中它们分别代表不同的含意。

“使用当前值”左边的编辑框，我们可以修改相关的参数，修改完成后按“使用当前值”这个按钮，对话框关闭，这几个编辑框的数据将以一定的格式填入当前钢筋搭接栏中。

如果修改了参数，又想改用软件的默认值，可以按“使用默认值”按钮来恢复原来的搭接默认值。

如果我们认为构件默认值中的搭接值不对，而自己又不知道具体值是多少，可以通过“使用查表值”按钮左边的按钮状态来查找在当前条件下的正确的规范值。

然后按“使用查表值”按钮关闭“搭接增加值”对话。

8. 搭接规则软件是如何设置的?答:钢筋的搭接值与钢筋的定尺长度有紧密关系。

软件默认设置中定尺长度为9m，也就是说如果选择主筋的接头为绑扎搭接时，当钢筋长度超过9m时，便会自动计算一个搭接长度。

钢筋工程量计算规则及法一、钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。

2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之，不另计算塔接长度。

钢筋电渣压力焊接、套筒挤压等接头，以个计算。

各类钢筋计算长度的确定钢筋长=构件长-保护层*2+弯勾长*2+弯起钢筋增加值(△L)*2钢筋的混凝土保护层受力钢筋的保护层,应符合设计要求;当设计无要求时,不应小于受力钢筋直径,并应符合下表要求:纵向受力钢筋的混凝土保护层的最小厚度(㎜)混凝土保护层的最小厚度见下表：附注:①基础中纵向受力钢筋的混凝土保护层厚度不应小于35㎜,无垫层时不应小于70㎜;②板墙壳中的分布筋的保护层厚度不应小于表中相应数值减10㎜,且不应小于10㎜;梁柱中的箍筋和构造筋的保护层不应小于15㎜.2. 箍筋的弯勾长度:平钩（°）6.25d ；直钩（90 °）3.5d ；斜钩（°）4.9d3. 弯起钢筋增加长度:30 °：0.268H0;45 °：0.41H0;60 °：0.585H04. 箍筋长度:封闭箍箍筋长度=2*(长+宽)+20d或=构件截面外边长-8倍保护层厚+27.8d⑶箍筋根数的确定：N= （构件长- 保护层）/ 间距+1二各种构件钢筋计算法基础（一）条形基础1、横向受力钢筋的直径，一般为6~16mm；间距为120—250mm。

2、纵向分布钢筋的直径，一般为5~6mm；间距为250~350mm。

3、条形基础的宽度B≥1600mm时，横向受力钢筋的长度可减至0.9B，交错布置，如图2-3示。

（二）独立基础1、独立基础系双向受力，其受力钢筋直径不宜小于8mm，间距为100~200mm。

沿短边向的受力钢筋一般置于长边受力钢筋的上面。

当基础边长B≥3000mm时(除基础支承在桩上外)，受力钢筋的长度可减为0.9B交错布置。

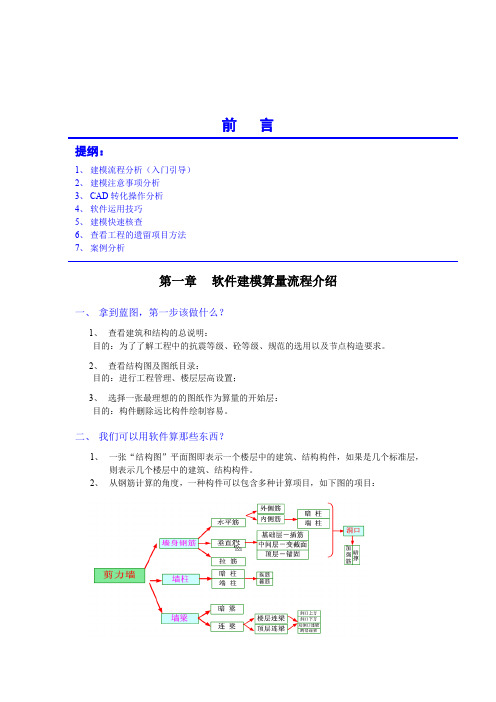

前 言 提纲： 1、 建模流程分析（入门引导） 2、 建模注意事项分析 3、 CAD转化操作分析 4、 软件运用技巧 5、 建模快速核查 6、 查看工程的遗留项目方法 7、 案例分析

第一章 软件建模算量流程介绍 一、 拿到蓝图，第一步该做什么？ 1、 查看建筑和结构的总说明： 目的：为了了解工程中的抗震等级、砼等级、规范的选用以及节点构造要求。

2、 查看结构图及图纸目录： 目的：进行工程管理、楼层层高设置；

3、 选择一张最理想的的图纸作为算量的开始层： 目的：构件删除远比构件绘制容易。

二、 我们可以用软件算那些东西？ 1、 一张“结构图”平面图即表示一个楼层中的建筑、结构构件，如果是几个标准层，则表示几个楼层中的建筑、结构构件。 2、 从钢筋计算的角度，一种构件可以包含多种计算项目，如下图的项目： 图2.1 第二章 建模注意点 ■ 建模前应做的准备工作： 1、 浏览建筑和结构图，熟悉设计说明，了解砼结构类型，砼等级、抗震等级（抗震设防烈度）、选用规范以及节点设置，以便做好工程设置及属性设置。 直接影响钢筋计算长度的要素有：砼等级、抗震等级、选用规范，了解这样的基本参数才能正确地做好工程设置。 2、 找出图纸的规律：是否有标准层、是否存在对称或相同的区域等，对称位置可以镜像，相同的可以复制，避免重复建模； 3、 查看看电子图，参照CAD转化注意事项一节，在转化前可以对CAD图纸做适当的修改，保证转化达到更高的成功率。

■ 工程设置问题： 1、 楼层的划分要特别注意结构中标准层的砼等级是否统一，比如3~9层是标准层，但5层以上砼等级和3、4层的砼等级不一样，楼层设置只能划分3~4为一个标准层、5~9为一个标准层。 2、 按工程的实际要求对复合箍筋的 内部形式设置。 3、 建模顺序 软件建模一般从标准层开始（因为标准层基本涵盖了其他楼层的构件），然后在复制到其他楼层，进行增加、删除等构件修改操作。 建模流程可以分为：①属性定义（构件名称、构件尺寸、构件配筋）；②绘制图形，依据蓝图将所有需要计算的构件进行绘制。

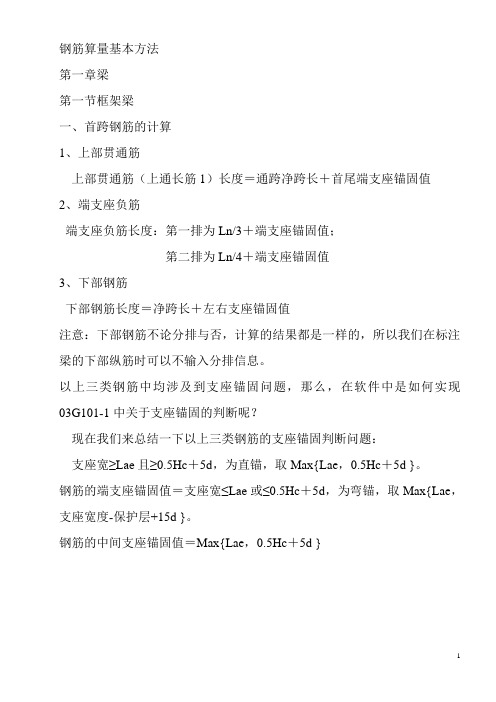

钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

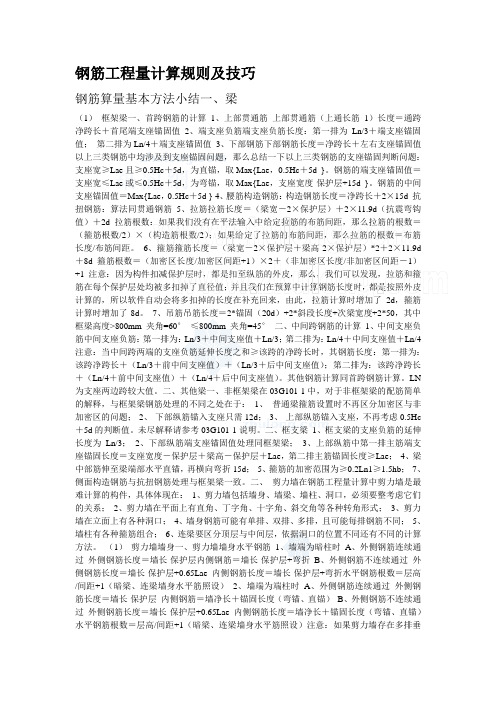

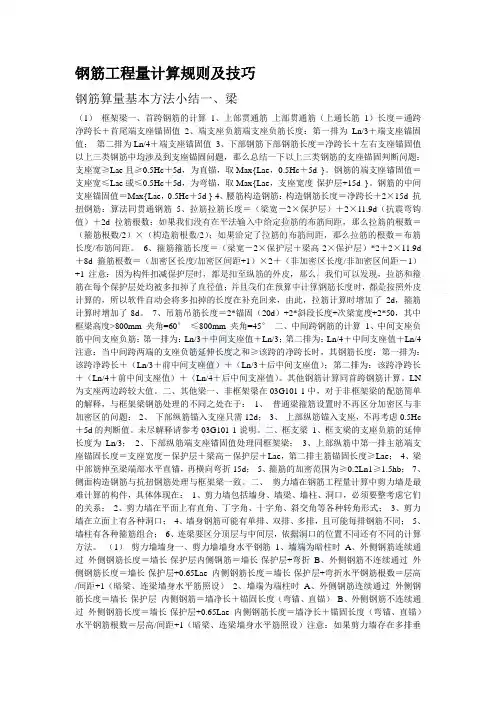

钢筋工程量计算规则及技巧钢筋算量基本方法小结一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d 抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d 拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d ＋8d 箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1 注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

钢筋工程量计算步骤 及方法课件
REPORTING
• 钢筋工程量计算概述 • 钢筋工程量计算步骤 • 钢筋工程量计算方法 • 钢筋工程量计算实例
目录
PART 01
钢筋工程量计算概述
REPORTING
钢筋工程量计算的定义
01
钢筋工程量计算是指在建筑工程 中，根据设计图纸和相关规范要 求，对钢筋的数量、规格、尺寸 等进行详细计算的过程。
梁钢筋工程量计算实例
总结词
梁钢筋工程量计算实例，包括框架梁、次梁和过梁等。
详细描述
框架梁钢筋工程量计算实例，需要考虑梁的截面尺寸、 钢筋型号和间距等因素，通过计算得出钢筋总用量。次 梁钢筋工程量计算实例，需要考虑次梁的截面尺寸、钢 筋型号和间距等因素，通过计算得出钢筋总用量。过梁 钢筋工程量计算实例，需要考虑过梁的截面尺寸、钢筋 型号和间距等因素，通过计算得出钢筋总用量。
THANKS
感谢观看
REPORTING
01
了解图纸中钢筋的布置、规格、型号和数量。
02
熟悉施工规范中关于钢筋工程量的计算规则和方法 。
03
掌握钢筋的材质、规格、尺寸和重量等参数。
确定钢筋的规格和型号
根据施工图纸和规范，确定所需钢筋的规格和型 号。
了解不同规格和型号钢筋的重量和价格，以便进 行成本估算。
注意不同规格和型号钢筋的力学性能和使用场合 。
确定钢筋的长度和数量
根据施工图纸和规范 ，确定所需钢筋的长 度和数量。
注意钢筋的定尺长度 ，合理利用材料，避 免浪费。
考虑钢筋的损耗率， 适当增加钢筋的数量 。
计算钢筋的总重量
01
根据确定的钢筋规格、型号、长度和数量，计算钢筋的总重量 。

手算钢筋算量基本方法
手算钢筋算量的基本方法如下：
1. 根据设计图纸确定钢筋的直径、长度及位置。

2. 检查设计图纸是否包含加强筋和收缩缝钢筋的要求，如果有，也需要进行计算。

3. 根据钢筋的直径计算出钢筋的截面积，并根据设计要求将钢筋按照长度和位置排列。

4. 计算出每根钢筋的长度并将它们相加，得出总长度。

5. 根据钢筋的数量和长度计算出钢筋总长度。

6. 计算出每根钢筋的重量，然后将它们相加得出钢筋的总重量。

7. 根据设计要求计算出钢筋的总数和长度，然后将它们填入设计图纸。

8. 最后进行检查，确保计算正确，并进行修改和校验。

需要注意的是，手算钢筋算量的过程需要严格按照设计要求和规范进行计算，准
确无误才能保证结构的安全性和稳定性。

钢筋工程量计算规则及方法钢筋工程量计算规则及方法钢筋是现代建筑中必不可少的构件之一，它可以增强建筑物的承重能力和稳定性。

在工程建设中，钢筋的数量是需要进行精确计算的，因此，钢筋工程量计算规则及方法是十分重要的。

本文将从钢筋的分类、计算方法以及常见问题等方面进行阐述。

一、钢筋的分类根据用途和形状不同，钢筋可以分为不同的种类。

根据用途，钢筋可分为主筋、箍筋、斜筋和杆筋等。

主筋是指负责承受建筑物竖向力作用的钢筋，一般布置于梁、柱、墙体等主要承重部位；箍筋是指钢筋旋转或变形时用来保持钢筋间距的钢筋，一般在梁、柱、墙等结构中使用；斜筋则是用来保证结构中钢筋的约束和固定作用；杆筋是指在建筑物结构中承受拉力或推力作用的钢筋。

按照形状，钢筋可分为直筋、弯筋和扭筋等。

直筋是指直线型的钢筋，包括主筋、箍筋、斜筋和杆筋等；弯筋是指用于曲线部位的钢筋，常见的有弯头、弯肘和弯槽等；扭筋则是指用于受扭构件的钢筋，如楼板和墙柱。

二、钢筋工程量计算方法在建筑工程中，钢筋工程量的计算是非常重要且必须准确的。

根据建筑结构的不同，钢筋的计算方法也存在着一定的差异。

1. 主筋的计算方法主筋的计算方法可以根据不同的结构形式进行分别计算。

对于梁和板等结构，我们可以通过以下公式计算出所需的钢筋量：As = Mx10^6/（fy×d×h）其中，As为所需的钢筋面积；M为梁或板的设计弯矩；fy 为钢筋的屈服强度；d为受力纵筋距离边缘较近处的距离；h 为梁或板的高度。

对于柱子的计算方法，我们可以使用以下公式计算出所需的钢筋量：As = Nx10^3/（fy×h）其中，As为所需的钢筋面积；N为柱子的设计轴力作用；fy为钢筋的屈服强度；h为柱子的高度。

2. 箍筋的计算方法在结构中，箍筋或普通筋起着重要的约束和固定作用。

计算箍筋时，必须根据构件的形态、受力状态和钢筋直径等因素进行精确测算。

通常，箍筋的长度、间距等是根据规范要求进行确定的。

鲁班钢筋1、鲁班钢筋中怎样画椭圆及圆？答：从画图版中画好后再导入。

2、独立基础、柱、圈梁、的钢筋能否三维显示？答：新版本15.1.1（1是补丁）中就是柱不能三维。

3、单构件钢筋怎样计算？答：用右边工具栏单构件查看或修改钢筋量命令。

4、吊筋怎样输入？答：点击工具栏对构件进行平法标注命令，选中框梁，在框梁下的中部小方框内点击，出现下拉框中有吊筋栏，输入2B18#200注200为次梁宽度，次梁两侧附加箍筋每侧3根6.5默认,如吊筋栏输入1-9任意一个数字此时不计吊筋,只计箍筋默认每侧3根6.5,如吊筋栏输入0值此时箍筋不计.次梁两侧附加箍筋为每侧3ф10时,点击上部工具栏设置图形构件的私有属性命令,左键选中右键确定，此时出现下拉对话框，把√去掉,点击计算规则改第15项为3a10.确定，出现构件属性调整点击应用、确定。

点击构件布置栏中吊筋布置命令可直接布吊筋,有柱(支座)时不支持布吊筋,这时要点击支座编辑,把支座去掉在布置方可.5、鲁班钢筋中椭圆及弧梁能否合并及变斜?答:不能.6、布置支座钢筋时支座分布筋默认ф6.5,如分布筋为ф8时,怎样更改?答:点击工具栏设置构件的私有属性命令,选中支座钢筋，右键确定出现构件属性调整对话框，把√去掉, 点击计算规则改第15项(从分布筋描述中改a8@200)改为0时不计算钢筋数量.改完后确定，再次出现构件属性调整对话框，点击应用、确定。

7、布置跨板负筋时软件默认ф6.5分布筋,怎样去掉及更改?答:同68、底板附加筋怎样布置?答:点击右部选择单构件查看或修改钢筋命令，选中底板钢筋，出现钢筋详细显示栏，点击新增命令，再输入数值。

9、相邻两块板厚度不同不能合并,怎样布置通长底筋?答:三种方法:(1)首先两块板分别布底筋，点击右部工具栏的合并构件命令,左键点击选中两根底筋，右键确定即可.(2)按shift键逐个选中在布筋即可.(3)点击构件布置栏的用绘制板筋区域命令，左键在绘图区把两块板绘制在一起。

钢筋算量基本方法小结第一节梁一、框架梁1、首跨钢筋的计算（1）上部通长筋长度L＝通跨净跨长+两端支座宽－2×保护层+2×15d（2）端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值（3）下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：①支座宽≥Lae且≥0.5Hc＋5d时，为直锚，钢筋的端支座锚固值＝Max{Lae，0.5Hc ＋5d}。

②支座宽≤Lae或≤0.5Hc＋5d时，为弯锚，钢筋的端支座锚固值＝Max{Lae，支座宽度－保护层+15d }。

③钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }（4）腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋（5）拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

（6）箍筋箍筋长度＝2×(梁宽－2×保护层＋梁高－2×保护层)＋2×11.9d＋8d箍筋根数＝加密区箍筋根数＋非加密区箍筋根数＝2×(加密区长度/加密区间距+1)＋(非加密区长度/非加密区间距－1)加密区箍筋根数=2×（加密区间距），（505005.1Max −Hb +1） 非加密区箍筋根数=非加密区间距），（净跨5005.1Max *2-Hb -1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度再补充回来，由此，拉筋计算时增加了2d ，箍筋计算时增加了8d 。

1.鲁班钢筋：转化柱详图时，在进行到柱属性转化阶段时，如关闭软件，则整个柱转化过程则丢失。

需要重新转化。

2.鲁班钢筋：砼墙基础层布置时，在计算设置中应把“基础单边水平附加筋”中“2改为0”。

此设置应该在总的“缺损设置”中更改，如在构件中改，则不影响其他构件。

3.鲁班钢筋：“对构件进行平法标注”先点构件再点“对构件进行平法标注”，会使光标回到构件的起点。

反之，则就停留在原处。

4.鲁班钢筋：CAD转化梁吊筋时，如无吊筋标注，采用自定义标注时，一定要在“自定义”处打钩，否则转化无效。

5.鲁班钢筋：CAD转化梁时，完成自动识别梁后，单个梁识别和支座编辑应该按顺序，先对所有未识别梁进行“单个梁识别”，再对支座不对的梁进行“支座编辑”。

6.鲁班钢筋：新建工程，在布置构件之前，应先完成把钢筋理论重量中的φ6改成φ6.5的理论重量，这样在梁钢筋中的腰筋拉钩筋设置就不要改动了。

7.鲁班钢筋：后浇带中的钢筋，只是附加钢筋，原有构件中的钢筋在后浇带中不扣减。

8.鲁班钢筋：板标高与楼层标高不同，墙柱梁标高需随板标高调整时，一般采用的方法是，只需要把板中梁的标高随板调整，因为墙柱是竖向构件，如墙柱不是顶层构件，相邻2层下层降低墙柱标高后，就需要把上层的底标高降低，操作比较繁琐。

只有顶层才需要都做调整。

如果只是局部板标高调整，需要打断很多梁时，才能完成梁标高随板调整的话，还是使用“构件平法命令”在梁的集中标注中调整梁跨标高。

9.鲁班钢筋：2010定额双层双向钢筋中的撑脚，楼层板按3个/平米，设置方法如：A8@580。

10.鲁班钢筋：梁中的吊筋如果利用CAD转化，则该构件在图形中是无法显示的，利用“单个构件，查看修改钢筋量”或“对构件进行平法标注”命令，在表中有显示吊筋的数量。

也可以在先不转化,然后用吊筋命令,重新布置,这样就可以看到布置的吊筋了。

11.鲁班钢筋：在工程完成，计算所有钢筋工程量前，需要对每层所有构件框选后，使用“计算结果解锁”命令，以免出现有锁定构件，无法计算出工程量。

鲁班算量（土建版）之使用技巧专帖转化各种构件的一些应用技巧1）、通用部分:在转换各个构件的时候,在调入cad图形后,可以先用灯泡关掉所有的cad图层,然后用带勾层,直到你用此灯泡看不到你所要转化的图层,这样可使想要转化的构件清晰化并且构件完整不会漏掉(既只用这种方法还可以避免漏选图层)2）、轴网:在转化轴网时,只选择主轴网的轴线,(不是选择图层,是要全选所有的轴线,其他附轴不用选,转化3）、梁(包括地梁):在转化梁时在打开梁边线和标注线的时候,最好一次只打开一个图层直到点那个带勾的线(此时一定要注意有几个梁边线的图层和标注线的图层,以防在选择这些图层时漏选);如遇到有的梁没有标种情况一般是此种梁较多且在施工说明中统一说明了此种梁的尺寸和界面),此时只需用梁的标注层给他加上了(当然了,只需一个梁有截面尺寸就可以了,其他只需梁名称就好了.当命名好一个位置的梁名称后,其他地名称拖过去就可以了。

如何查看工程是用何版本软件做的如果我们想看一个土建工程是用土建软件什么版本做的,可以在这个工程的文件夹下找到lubanproj.alqy 开的,或者打开是乱码,我们点打开方式选择解压缩文件方式打开,打开后如下图,然后选择\lubanproj.xml 有工程详细信息,包括何时用什么版本创建,创建时间以及用何版本软件修改过等等.关于CAD图导入鲁班的图纸看不到标注或文字的原因以及解决方法碰到如标题这种情况首先我们应该查看下CAD中的图纸能否看的见文字或标注,如果没有,原因如下1.文字图层或标注图层被关闭,解决方法是打开图层显示2.CAD字体库中缺少字体,解决办法是将字体存放在FONTS目录下,字体库论坛有下3.设计院在设计图纸时使用天正插件,解决办法,安装天正插件7.0(注意低版本的话可能也会看不到)4.在有字体的情况下没有选择相应的字体,导致出现中文显示不了或者乱码,解决方法是在打开图纸选择字体2种如果CAD中显示正常带基点复制到鲁班后无法显示原因如下1.读取信息不全,切换下楼层2.构件显示开关中CAD未开,有时候需点关闭再打开才会有3.字体库缺少字体,解决方法同上4.安装天正插件7.0如何转化多重属性块建立的轴符某些时候我们在转化轴网的时候会发现轴符转不过来,对CAD图的轴符进行爆炸(X)后会发现轴号都变成画轴符时使用了多重属性块的方法.首先我先介绍下多重属性块的操作步骤1.在命令行中输入ATT,打开块属性编辑器,然后在弹出的对话框中输入值为A,点确定在CAD中点下鼠标左2.在命令行中输入B,弹出块定义对话框,框选这个A然后选择一个基准点点确定3.使用I命令插入刚才定义的块,指定一个基点,然后命令行中输入B4.依次类推,可以输入CDEFGH....轴符的话可以在定义完第一步后在外面画个圈然后里面的A带圈做成块,方法同上以上做出来的轴符爆炸后里面的字母都会变成A解决办法:1.爆炸所有轴符2.双击里面的字母改成设计图对应的字母3.转化轴网以上需要一个个改有点麻烦,但是目前只知道这个办法,如果谁有更好的办法希望能一起分享关于CAD图中梁的转化问题有些设计院设计的图纸，我们拿到ＣＡＤ电子图后，在转化梁的过程中，就算我们正确地用鲁班软件的三种了，这种原因很可能是ＣＡＤ图的标注尺寸和实际的软件测量的尺寸不符，故通过＂ＳＣＡＬＥ＂（比例缩尺寸与实际软件测量的尺寸一致，这时再选择梁转化，应该是可以转化的．如大部分的梁尺寸标注和画的相同而仅一部分不同，可以使用转化梁中的第二种进行转化，这样软件会按梁略图形上的一些偏差（当然如果部分比例相差还是需要手工调整的）附件: 您需要登录才可以下载或查看附件。

钢筋算量基本知识
• 钢筋算量概述 • 钢筋算量的基础知识 • 钢筋算量的方法与技巧 • 钢筋算量的实际应用 • 钢筋算量的软件与工具
01
钢筋算量概述
钢筋算量的定义
01
02
03
钢筋算量
是指根据施工图纸和相关 规范，对建筑物中使用的 钢筋进行数量统计和计算 的过程。
目的
准确计算出建筑购、加工和 安装提供依据。
THANKS
感谢观看
用户查看和分析。
用户可以根据需要调整参数， 重新计算钢筋用量，以达到最
佳的工程效果。
钢筋算量软件的优缺点比较
优点
操作简便，能够快速准确地计算出钢 筋用量，提供详细的报表和图形化展 示，方便用户分析和优化设计方案。
缺点
对于某些复杂工程，可能需要手动调 整参数或进行特殊处理，同时软件价 格较高，需要投入一定的成本。
柱宽或墙厚
d
钢筋直径
N
钢筋根数
钢筋算量的计算公式
• 钢筋重量计算公式：W = 0.00617 × d^2 ×L
钢筋算量的计算公式
d
钢筋直径
L
钢筋长度
钢筋算量的注意事项
熟悉图纸和规范
确保对图纸和相关规范有深入了解，避免计 算错误。
注意搭接和锚固要求
根据不同的钢筋类型和施工方法，注意搭接 和锚固的长度要求。
目前市面上有许多钢筋算量软件，如 广联达、鲁班、金土木等，这些软件 功能丰富，操作简便，能够大大提高 钢筋算量的效率和准确性。
钢筋算量软件的操作方法
打开软件，选择相应的工程类 型和钢筋类型，输入相关参数， 如钢筋直径、间距、数量等。
软件会自动计算出所需的钢 筋数量和规格，并提供详细 的报表和图形化展示，方便
