鲁班钢筋软件操作技巧与实例分析

鲁班软件钢筋技巧分享文丨陈康上海鲁班软件有限公司大家都知道，使用鲁班软件计算工程量过程中，如果有CAD图纸，就可以用CAD直接转化，不需手工建模，节省时间。

那么如何转化才能提高转化的正确率和快速的建模呢？本文是笔者使用鲁班钢筋软件的一些心得技巧。

首先，我们需要安装鼠标精灵和根据个人习惯将做工程中使用最频繁的命令设置成快捷键，这样我们做工程就可以达到事半功倍的效果。

鼠标精灵的使用以直线轴网布置为例。

步骤1：根据直线轴网旁边对应的手势向右边的箭头，点击鼠标右键不放，往右边拖动，会有线条划过图形操作界面，如图1。

图1步骤2：软件会自动弹出直线轴网的对话框。

钢筋软件中默认的快捷键在鲁班软件设计时不但考虑了中国人的习惯，同时还默认了其他通用的快捷方式。

1）构件布置通常是按照中文拼音的声母为快捷键：如“连续布墙”为“q”。

2）传统的快捷键的设置：如ctrl+c、ctrl+v分别为复制、粘贴。

Ctrl+a为全部选择等。

3）CAD的快捷键在鲁班软件中同样适用，如m、ro分别为移动和旋转命令。

大家还可以根据自己的习惯将工具下面的快捷键进行设置，这些都利于提高工作效率。

鲁班钢筋软件CAD转化前期工作做好之后，我们看一下CAD转化，鲁班软件CAD转化正确率高达80%，所以我们一定要合理利用。

打开CAD图纸，查看是否可以顺利转化。

如何查看呢?我们又要注意哪些问题呢？CAD图是线条形式，还是块状形式。

若为块状，则在CAD图中进行分解。

查看钢筋符号内容是否是软件默认的，软件默认一级钢%%130，二级钢%%131，三级钢%%132。

查看CAD图层是否是常规的图层，和名称是不是对应的。

以上工作完成之后，我们开始CAD转化。

无规矩不成方圆，养成一个好的建模习惯也是提高速度的关键。

一般要先把竖向构件做好，然后再做横向构件，因为梁都是以柱为支座的。

转化柱子时要注意，如果一个是常规断面柱，另外一个是自定义断面柱。

常规断面柱就是软件默认的，自定义断面柱是异形的，所以在CAD转化时一定要看清楚图纸再进行转化。

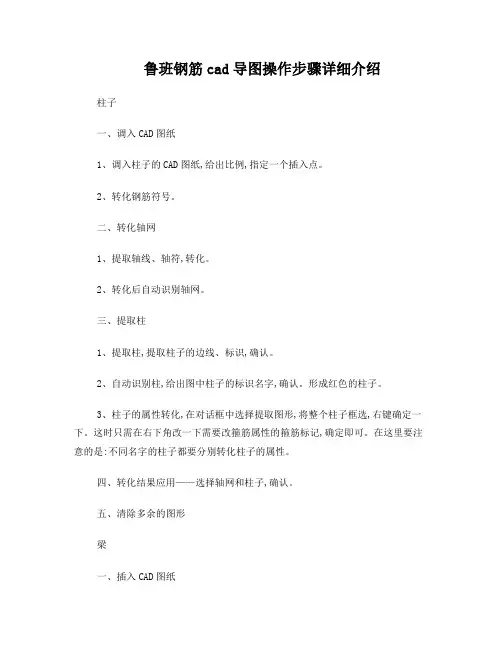

鲁班钢筋cad导图操作步骤详细介绍柱子一、调入CAD图纸1、调入柱子的CAD图纸,给出比例,指定一个插入点。

2、转化钢筋符号。

二、转化轴网1、提取轴线、轴符,转化。

2、转化后自动识别轴网。

三、提取柱1、提取柱,提取柱子的边线、标识,确认。

2、自动识别柱,给出图中柱子的标识名字,确认。

形成红色的柱子。

3、柱子的属性转化,在对话框中选择提取图形,将整个柱子框选,右键确定一下。

这时只需在右下角改一下需要改箍筋属性的箍筋标记,确定即可。

在这里要注意的是:不同名字的柱子都要分别转化柱子的属性。

四、转化结果应用——选择轴网和柱子,确认。

五、清除多余的图形梁一、插入CAD图纸1、插入梁的CAD图纸,给出比例,指定插入点,放在柱子的附近即可。

2、转化钢筋符号。

选中%%点转化,转化好后点结束。

二、转化轴网1、提取轴线、轴符,转化。

2、转化自动提取轴网。

三、提取柱1、提取柱,这里提取柱只是为了提取梁做铺垫,所以在这里之提取柱边线。

2、自动识别柱子。

四、提取梁1、提取梁,提取梁的边线(实线、虚线),提取梁的集中标注(水平、垂直标注),提取梁的原位标注(水平、垂直标注),确认。

2、自动识别梁,给出图中梁的名字。

3、自动识别梁的原位标注。

4、提取吊筋,提取边线、钢筋标识(也可以手工给出钢筋的属性)。

5、自动识别吊筋。

五、转化结果应用——选择轴网和梁,确认。

此时千万不要选择柱子。

六、清除多余的图形板一、插入CAD图纸1、板的CAD图纸,给出比例,指定插入点,放在附近即可。

2、转化钢筋符号。

二、转化轴网1、提取轴线、轴符,转化。

2、转化自动提取轴网。

三、提取支座1、提取支座边线(这里的支座指的就是梁的边线,注意要把边线都选中)。

2、自动识别支座,添加在图中量取支座的宽度,或者知道梁的界面的情况下自己手工输入,确认。

形成粉色的线(有时会看不清线,那可以用显示控制来隐掉梁的线就可以看到了)。

四、提取板筋1、提取板筋线、板筋标识,确定。

鲁班钢筋使⽤技巧鲁班钢筋使⽤技巧（1）梁在集中标注与原位标注在同⼀图层时的转化在CAD转化时，梁集中标注和原位标注在同⼀层图层如何更快、更好的进⾏转化在提取梁边线及集中标注后，进⾏识别梁构件，然后将识别后图层打开，在提取原位注标栏中将钢筋信息提取，最后⾃动识别钢筋原位标注。

（2）图形法构件属性定义剪⼒墙纵横向筋默认数据2b12@200，前⾯2指什么？2指的是⼆排，在03G101-1中第13页规定到剪⼒墙⼤于160时，应配置双排，所以软件默认按规范，当然如果墙厚变化更⼤时，可以在这⾥再设置排数就可以了（3）基础梁中箍筋前⾯11表⽰的意义？在基础梁构件中，软件在箍筋的集中标注处的书写格式是11B14@150/250(2)样式的，这⾥的11表⽰的是基础梁两端加密区的箍筋数量，其反映到计算结果中显⽰的就为22根加密区箍筋。

（4）撑脚在鲁班钢筋中式如何计算的？例如⼀块板的尺⼨式3200*4400、撑脚间距为@1000，那么软件的计算为（3.2÷1.0）*（4.4÷1.0）＝3*4＝12；⼜如⼀块板的尺⼨式3600*4600、撑脚间距为@1000，那么软件的计算为（3.6÷1.0）*（4.6÷1.0）＝4*5＝20（5）当有时候输⼊放射钢筋的时候放射筋怎么输⼊？答:图形法⾥有放射筋布置（板筋的倒数第三个按扭--放射布置）。

可以先布置好板筋，之后根据需要选择不同的放射筋布置就可以了。

（6）为什么在不同楼层中布置相同的洞⼝连梁其箍筋根数却不同？在剪⼒墙顶层中布置洞⼝连梁时，箍筋的根数与在中间层的布置不同，因为在顶层剪⼒墙的洞⼝连梁中，连梁锚固钢筋还需附加间距为150的箍筋，直径同跨中箍筋。

（规范03G101-1第51页处有明确标注）（7）问：为何在计算墙拉钩筋的时候，软件只计算了横向的钢筋答：因为在输⼊的时候，只输⼊了横向间距，⽽没有输⼊纵向的间距。

争取的输⼊格式为：级别直径@墙长⽅向排距/墙⾼⽅向排距。

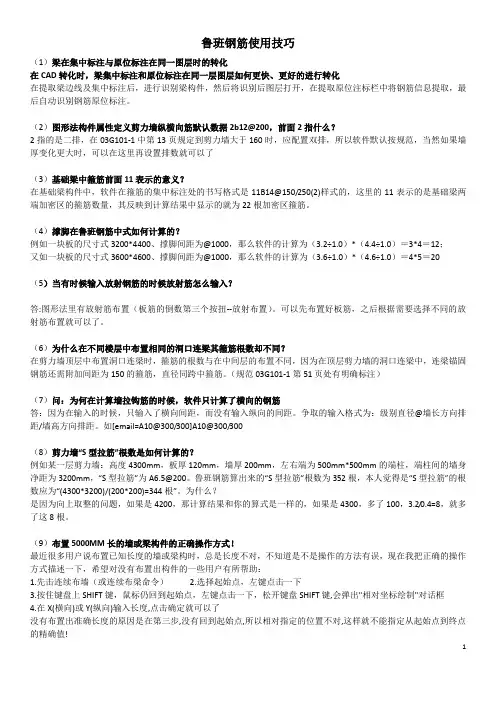

鲁班钢筋使用技巧（1）梁在集中标注与原位标注在同一图层时的转化在CAD转化时，梁集中标注和原位标注在同一层图层如何更快、更好的进行转化在提取梁边线及集中标注后，进行识别梁构件，然后将识别后图层打开，在提取原位注标栏中将钢筋信息提取，最后自动识别钢筋原位标注。

（2）图形法构件属性定义剪力墙纵横向筋默认数据2b12@200，前面2指什么？2指的是二排，在03G101-1中第13页规定到剪力墙大于160时，应配置双排，所以软件默认按规范，当然如果墙厚变化更大时，可以在这里再设置排数就可以了（3）基础梁中箍筋前面11表示的意义？在基础梁构件中，软件在箍筋的集中标注处的书写格式是11B14@150/250(2)样式的，这里的11表示的是基础梁两端加密区的箍筋数量，其反映到计算结果中显示的就为22根加密区箍筋。

（4）撑脚在鲁班钢筋中式如何计算的？例如一块板的尺寸式3200*4400、撑脚间距为@1000，那么软件的计算为（3.2÷1.0）*（4.4÷1.0）＝3*4＝12；又如一块板的尺寸式3600*4600、撑脚间距为@1000，那么软件的计算为（3.6÷1.0）*（4.6÷1.0）＝4*5＝20（5）当有时候输入放射钢筋的时候放射筋怎么输入？答:图形法里有放射筋布置（板筋的倒数第三个按扭--放射布置）。

可以先布置好板筋，之后根据需要选择不同的放射筋布置就可以了。

（6）为什么在不同楼层中布置相同的洞口连梁其箍筋根数却不同？在剪力墙顶层中布置洞口连梁时，箍筋的根数与在中间层的布置不同，因为在顶层剪力墙的洞口连梁中，连梁锚固钢筋还需附加间距为150的箍筋，直径同跨中箍筋。

（规范03G101-1第51页处有明确标注）（7）问：为何在计算墙拉钩筋的时候，软件只计算了横向的钢筋答：因为在输入的时候，只输入了横向间距，而没有输入纵向的间距。

争取的输入格式为：级别直径@墙长方向排距/墙高方向排距。

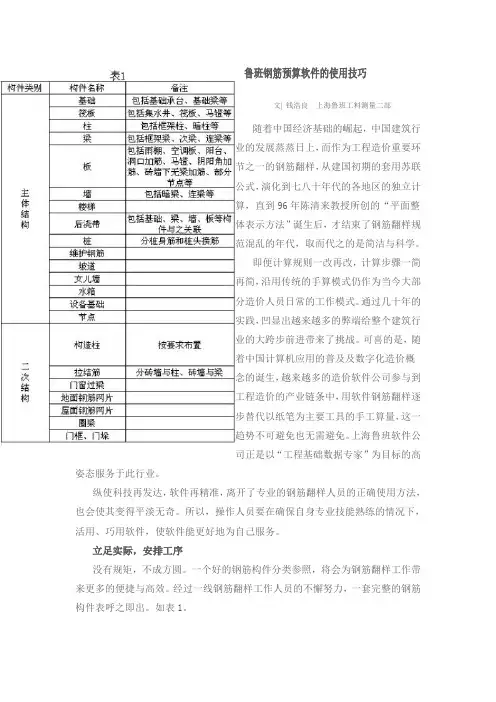

文| 钱浩良上海鲁班工料测量二部随着中国经济基础的崛起，中国建筑行业的发展蒸蒸日上，而作为工程造价重要环节之一的钢筋翻样，从建国初期的套用苏联公式，演化到七八十年代的各地区的独立计算，直到96年陈清来教授所创的“平面整体表示方法”诞生后，才结束了钢筋翻样规范混乱的年代，取而代之的是简洁与科学。

即便计算规则一改再改，计算步骤一简再简，沿用传统的手算模式仍作为当今大部分造价人员日常的工作模式。

通过几十年的实践，凹显出越来越多的弊端给整个建筑行业的大跨步前进带来了挑战。

可喜的是，随着中国计算机应用的普及及数字化造价概念的诞生，越来越多的造价软件公司参与到工程造价的产业链条中，用软件钢筋翻样逐步替代以纸笔为主要工具的手工算量，这一趋势不可避免也无需避免。

上海鲁班软件公司正是以“工程基础数据专家”为目标的高姿态服务于此行业。

纵使科技再发达，软件再精准，离开了专业的钢筋翻样人员的正确使用方法，也会使其变得平淡无奇。

所以，操作人员要在确保自身专业技能熟练的情况下，活用、巧用软件，使软件能更好地为自己服务。

立足实际，安排工序没有规矩，不成方圆。

一个好的钢筋构件分类参照，将会为钢筋翻样工作带来更多的便捷与高效。

经过一线钢筋翻样工作人员的不懈努力，一套完整的钢筋构件表呼之即出。

如表1。

考虑到不同构件之间存在的关联，手算钢筋构件的顺序会根据构件的空间位置或构件的主次顺序进行布置，而使用软件就不必担心这一问题。

自软件图形法诞生后，再加上原先具有的构件法、单根法等功能，使鲁班的钢筋预算软件从根本上实现了布置构件与考虑构件关联的步骤分离，所以只需考虑如何优化构件布置顺序（即优化建模顺序），不但节省时间和精力，还提高了劳动效率。

由于软件实行构件“存在即关联”的计算原则，所以最为简便的方法就是对同一类构件的整体布置，加上标准层的可复制的计算原则，同一类构件只需花几小时便可完成对整栋建筑的排布。

以笔者最近所做工程的柱构件布置为例：工程名称：龙厦名都11#楼楼层数：9层（包括标准层和阁楼层）底层柱个数：139（包括构造柱）整体计算后柱构件钢筋含量：45578kg软件操作步骤：1.将底层柱的CAD柱图导入鲁班钢筋算量软件，进行柱图的定位（以软件内所建轴网为准）；2.运用软件CAD识别命令识别柱；3.检查并修改未识别或识别有误的柱属性及位置；4.重复以上“1、2、3”步骤，完成其余楼层的柱构件（基础层柱与屋面层柱的标高最后考虑）；5. 计算，出量。

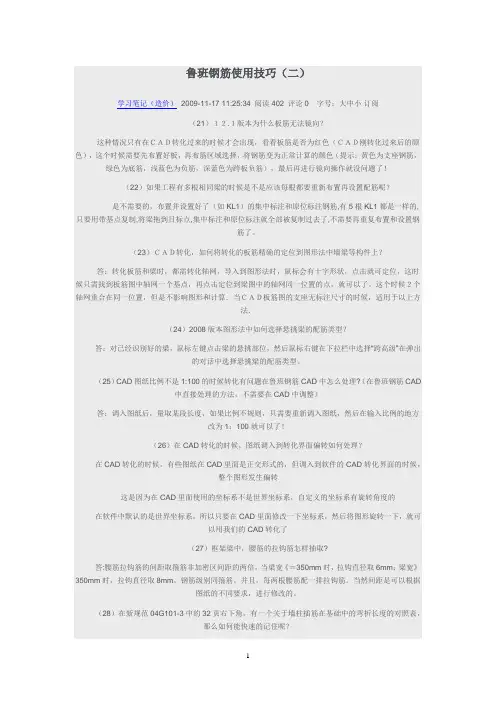

鲁班钢筋使用技巧（二）学习笔记（造价）2009-11-17 11:25:34 阅读402 评论0 字号：大中小订阅（21）１２.１版本为什么板筋无法镜向？这种情况只有在ＣＡＤ转化过来的时候才会出现，看看板筋是否为红色（ＣＡＤ刚转化过来后的颜色），这个时候需要先布置好板，再布筋区域选择，将钢筋变为正常计算的颜色（提示：黄色为支座钢筋，绿色为底筋，浅蓝色为负筋，深蓝色为跨板负筋），最后再进行镜向操作就没问题了！（22）如果工程有多根相同梁的时候是不是应该每根都要重新布置再设置配筋呢？是不需要的，布置并设置好了（如KL1）的集中标注和原位标注钢筋,有5根KL1都是一样的,只要用带基点复制,将梁拖到目标点,集中标注和原位标注就全部被复制过去了,不需要再重复布置和设置钢筋了。

（23）ＣＡＤ转化，如何将转化的板筋精确的定位到图形法中墙梁等构件上？答：转化板筋和梁时，都需转化轴网，导入到图形法时，鼠标会有十字形状，点击就可定位，这时候只需找到板筋图中轴网一个基点，再点击定位到梁图中的轴网同一位置的点，就可以了。

这个时候２个轴网重合在同一位置，但是不影响图形和计算．当ＣＡＤ板筋图的支座无标注尺寸的时候，适用于以上方法．（24）2008版本图形法中如何选择悬挑梁的配筋类型？答：对已经识别好的梁，鼠标左键点击梁的悬挑部位，然后鼠标右键在下拉栏中选择“跨高级”在弹出的对话中选择悬挑梁的配筋类型。

（25）CAD图纸比例不是1:100的时候转化有问题在鲁班钢筋CAD中怎么处理?（在鲁班钢筋CAD中直接处理的方法，不需要在CAD中调整）答：调入图纸后，量取某段长度，如果比例不规则，只需要重新调入图纸，然后在输入比例的地方改为1：100就可以了！（26）在CAD转化的时候，图纸调入到转化界面偏转如何处理？在CAD转化的时候，有些图纸在CAD里面是正交形式的，但调入到软件的CAD转化界面的时候，整个图形发生偏转这是因为在CAD里面使用的坐标系不是世界坐标系，自定义的坐标系有旋转角度的在软件中默认的是世界坐标系，所以只要在CAD里面修改一下坐标系，然后将图形旋转一下，就可以用我们的CAD转化了（27）框架梁中，腰筋的拉钩筋怎样抽取?答:腰筋拉钩筋的间距取箍筋非加密区间距的两倍，当梁宽《＝350mm时，拉钩直径取6mm；梁宽》350mm时，拉钩直径取8mm。

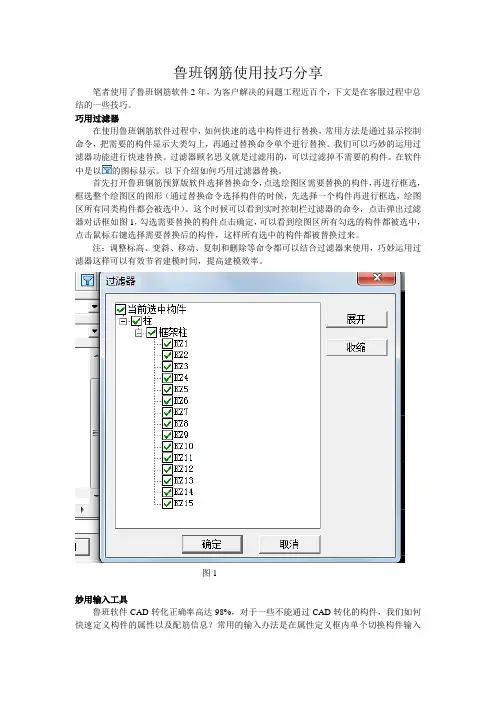

鲁班钢筋使用技巧分享笔者使用了鲁班钢筋软件2年，为客户解决的问题工程近百个，下文是在客服过程中总结的一些技巧。

巧用过滤器在使用鲁班钢筋软件过程中，如何快速的选中构件进行替换，常用方法是通过显示控制命令，把需要的构件显示大类勾上，再通过替换命令单个进行替换。

我们可以巧妙的运用过滤器功能进行快速替换。

过滤器顾名思义就是过滤用的，可以过滤掉不需要的构件。

在软件中是以的图标显示。

以下介绍如何巧用过滤器替换。

首先打开鲁班钢筋预算版软件选择替换命令，点选绘图区需要替换的构件，再进行框选，框选整个绘图区的图形（通过替换命令选择构件的时候，先选择一个构件再进行框选，绘图区所有同类构件都会被选中）。

这个时候可以看到实时控制栏过滤器的命令，点击弹出过滤器对话框如图1，勾选需要替换的构件点击确定，可以看到绘图区所有勾选的构件都被选中，点击鼠标右键选择需要替换后的构件，这样所有选中的构件都被替换过来。

注：调整标高、变斜、移动、复制和删除等命令都可以结合过滤器来使用，巧妙运用过滤器这样可以有效节省建模时间，提高建模效率。

图1妙用输入工具鲁班软件CAD转化正确率高达98%，对于一些不能通过CAD转化的构件，我们如何快速定义构件的属性以及配筋信息？常用的输入办法是在属性定义框内单个切换构件输入属性与配筋。

为表格法？表格法是软件中以表格形式显示属性与配筋，在表格界面中可以对里面的参数进行增加、删除和修改等。

如何进入表格法？打开鲁班钢筋预算版软件，在属性定义栏中双击构件进入构件属性定义框，属性定义框正上方会有个表格法命令，如图2。

点击表格法命令进入表格法输入界面，在表格法中，每个构件大类都可以相互切换。

构件大类下拉可以选择不同的构件小类，下面的表格也会随着所选的构件联动，也就是在表格法中可以修改软件中所有的分类构件。

在表格法界面第二排命令栏可以看到输入工具的命令，输入工具类似填充，可以把输入工具中设定的参数填充到表格法属性定义中方格里面。

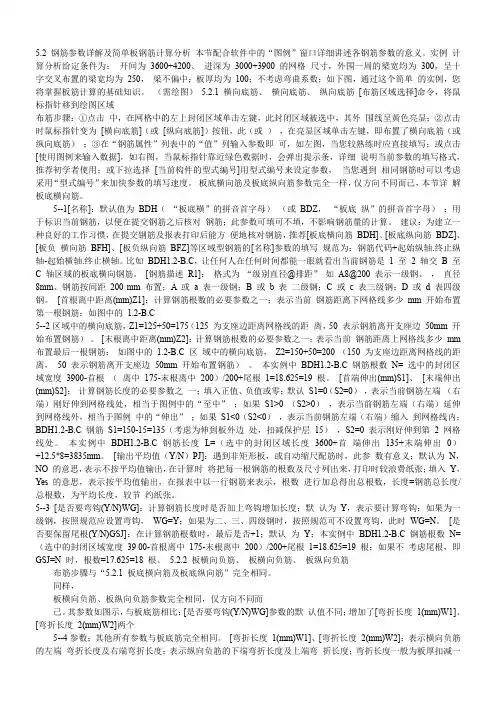

5.2 钢筋参数详解及简单板钢筋计算分析本节配合软件中的“图例”窗口详细讲述各钢筋参数的意义。

实例计算分析给定条件为：开间为3600+4200、进深为3000+3900 的网格尺寸，外围一周的梁宽均为300，呈十字交叉布置的梁宽均为250，梁不偏中；板厚均为100；不考虑弯曲系数；如下图，通过这个简单的实例，您将掌握板筋计算的基础知识。

（需绘图）5.2.1 横向底筋、横向底筋、纵向底筋[布筋区域选择]命令，将鼠标指针移到绘图区域布筋步骤：①点击中，在网格中的左上封闭区域单击左键，此封闭区域被选中，其外围线呈黄色亮显；②点击时鼠标指针变为[横向底筋]（或[纵向底筋]）按钮，此（或），在亮显区域单击左键，即布置了横向底筋（或纵向底筋）；③在“钢筋属性”列表中的“值”列输入参数即可，如左图，当您较熟练时应直接填写；或点击[使用图例来输入数据]，如右图，当鼠标指针靠近绿色数据时，会弹出提示条，详细说明当前参数的填写格式，推荐初学者使用；或下拉选择[当前构件的型式编号]用型式编号来设定参数，当您遇到相同钢筋时可以考虑采用“型式编号”来加快参数的填写速度。

板底横向筋及板底纵向筋参数完全一样，仅方向不同而已，本节详解板底横向筋。

5--1[名称]：默认值为BDH（“板底横”的拼音首字母）（或BDZ，“板底纵”的拼音首字母）；用于标识当前钢筋，以便在提交钢筋之后核对钢筋；此参数可填可不填，不影响钢筋量的计算。

建议：为建立一种良好的工作习惯，在提交钢筋及报表打印后能方便地核对钢筋，推荐[板底横向筋BDH]、[板底纵向筋BDZ]、[板负横向筋BFH]、[板负纵向筋BFZ]等区域型钢筋的[名称]参数的填写规范为：钢筋代码+起始纵轴.终止纵轴-起始横轴.终止横轴。

比如BDH1.2-B.C，让任何人在任何时间都能一眼就看出当前钢筋是 1 至2 轴交B 至C 轴区域的板底横向钢筋。

[钢筋描述R1]：格式为“级别直径@排距”如A8@200 表示一级钢、，直径8mm、钢筋按间距200 mm 布置；A 或a 表一级钢；B 或b 表二级钢；C 或c 表三级钢；D 或d 表四级钢。

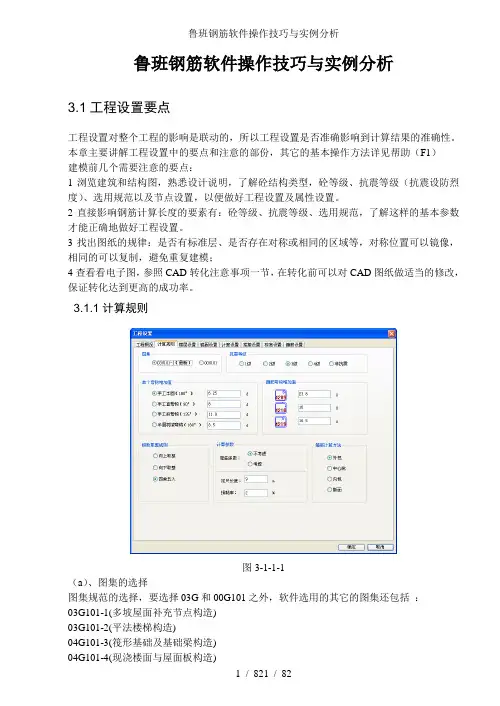

鲁班钢筋软件操作技巧与实例分析3.1工程设置要点工程设置对整个工程的影响是联动的，所以工程设置是否准确影响到计算结果的准确性。

本章主要讲解工程设置中的要点和注意的部份，其它的基本操作方法详见帮助（F1）建模前几个需要注意的要点：1浏览建筑和结构图，熟悉设计说明，了解砼结构类型，砼等级、抗震等级（抗震设防烈度）、选用规范以及节点设置，以便做好工程设置及属性设置。

2直接影响钢筋计算长度的要素有：砼等级、抗震等级、选用规范，了解这样的基本参数才能正确地做好工程设置。

3找出图纸的规律：是否有标准层、是否存在对称或相同的区域等，对称位置可以镜像，相同的可以复制，避免重复建模；4查看看电子图，参照CAD转化注意事项一节，在转化前可以对CAD图纸做适当的修改，保证转化达到更高的成功率。

3.1.1计算规则图3-1-1-1（a）、图集的选择图集规范的选择，要选择03G和00G101之外，软件选用的其它的图集还包括：03G101-1(多坡屋面补充节点构造)03G101-2(平法楼梯构造)04G101-3(筏形基础及基础梁构造)04G101-4(现浇楼面与屋面板构造)06G101-6(独立基础、条形基础、桩基承台)（b）、抗震等级的选择抗震等级的选择，在下一步的楼层设置和以后的构件抗震等级都读取计算规则中的设置，可以单个设置以红色的表示同总体设置不一样。

（c）、弯钩增加值指单个的弯钩增加长度，对光面钢筋有效如【底筋，拉筋】，对单根增加的钢筋选择的弯钩形状同这里联动。

参数栏中的默认值来源：GB50204-2002，同时支持修改。

（d）、箍筋弯钩增加值。

指箍筋的两个弯钩增加的总长，软件中箍筋的计算公式为：周长+箍筋弯钩增加值，4209表示抗震箍筋，4218表示非抗震的箍筋，4219表示抗扭箍筋。

这几个数据表示钢筋的形状编号。

参数栏中的默认值来源：GB50204-2002，同时支持修改。

提示：23.8d的由来：23.8d=10d*2+1.9d*210d是弯钩的平直段长度，1．9d的由来，如图3-1-1-2图3-1-1-2半径为为1.25d+0.5d=1.75d；周长=2*3.1416*1.75d=11d，根据弧长计算式可得135°的弧长为=（11d/360°）*135°=4.13d，根据上式的下料长度为=4.13d-1d-1.25d=1.88约等于1.9，规范来源GB50204-2002 PS 16页，5.3钢筋加工。

1、快捷运用：鼠标精灵和数字建模数字键使用方式：（1）在左边中文工具栏中，主构件名称的旁边分别对应了相应的数字，如图1-1-1；1图1-1-1（2）主构件下拉菜单的子目录中，分构件命令旁边也分别对应了相应的数字，如图1-1-2；1图1-1-2（3）应用举例：直线轴网的布置步骤①：通过前面的介绍，我们知道轴网旁边对应的是0，直线轴网旁边对应的是0，所以将鼠标光标放在绘图区域内数字键输入00，如图7-1-3；1图1-1-3步骤②：回车确认，软件会直接弹出直线轴网的对话框，1图1-1-4各主构件之间的切换（1）按住ctrl+1，软件会切换到墙的下拉菜单中；按住ctrl+2，软件会切换到柱的下拉菜单中；依次类推，各构件名称对应的数字是多少，按住ctrl+这个数字，软件会自动切换到这个构件的下拉菜单中；（2）同样，直接输入数字命令也可切换，例如当前显示的工具条是“轴网”部分，只需要在命令行键入“10”，软件自动切换到“墙”部分。

鼠标手势使用方式：（1）各主构件下拉菜单的子目录中，各分构件命令旁边分别对应了一个相应的手势，如图1-1-5；1图1-1-5（2）应用举例：直线轴网的布置步骤①：根据直线轴网旁边对应的手势向右边的箭头，点击鼠标右键不放，往右边拖动，黄色的线条划过图形操作界面，如图1-1-6；1图1-1-6步骤②：软件会自动弹出直线轴网的对话框。

2、快捷运用：快捷命令和自定义快捷键及鼠标运用软件默认的快捷键鲁班钢筋软件中默认的快捷键，在软件设计时重复考虑了中国人的习惯进行设置，同时还默认了其他通用的快捷方式。

举例：1）、构件布置通常是按照中文拼音的声母为快捷键：如“连续布墙”为“q”2）、传统的快捷键的设置：如ctrl+c、ctrl+v分别为复制、粘贴。

Ctrl+a为全部选择等。

3）和CAD中相同的命令快捷命令和CAD相同：如m、ro分布为移动和旋转等。

附快捷命令汇总表：快捷键构件类别快捷键对应常用命令构件类别快捷键对应常用命令墙Q 连续布墙视图Ctrl+Shift+E (永久)显示全部三维QD 墙洞Ctrl+Alt+I (永久)三维显示AL 暗梁Ctrl+Shift+C 动态坐标居中LL 连梁Ctrl+Shift+I 放大GL 过梁Ctrl+Shift+O 缩小柱Z 点击布柱Ctrl+Shift+T 窗口平移AZ 自适应暗柱Ctrl+Shift+A 窗口缩放PX 偏心设置Ctrl+F 构件显示控制ZD 柱端调整Ctrl+J 界面切换SB 边角柱识别编辑Ctrl+Z 回退SZ 边角柱设置Ctrl+U 恢复梁L 连续布梁Ctrl+X (永久)剪切W 支座识别Ctrl+C (永久)复制E 支座编辑Ctrl+CC (永久)粘贴板管理器D 吊筋布置Ctrl+V (永久)粘贴JG 格式刷F6 (永久)名称更换梁TM 应用同名称梁编辑F7 (永久)格式刷QL 圈梁F9 平法标注板Ctrl+Alt+A 快速成板BS 构件变斜B 自由绘板F11 标高调整BD 板洞Ctrl+H 顶标高随板调整板筋S 布受力筋Ctrl+T 其他钢筋调整F 布支座钢筋Num Del (永久)删除FS 放射筋M 移动OS 圆形筋CO 复制LB 楼层板带RO 旋转CJ 撑脚MI 镜像QN 绘制布筋区域N 对齐基础J 独立基础O 夹点编辑R 基础连梁G 添加折点T 条形基础H 删除折点基础梁P 基础梁QG 切割JS 支座识别QG 打断JB 支座编辑HB 合并JJ 吊筋布置ZJ 转角设置JG 吊筋布置SJ 倒角延伸JM 应用同名称梁属性Ctrl+Y (永久)构件属性定义筏板FB 筏板Ctrl+B 私有属性修改FD 筏板洞Ctrl+E 柱表WE 集水井Ctrl+W 暗柱表JF 布受力筋Ctrl+Q 连梁表FF 布支座钢筋Ctrl+D 自定义断面BT 基础板带工程量Ctrl+F11 (永久)搜索FC 撑脚F5(永久) 单构件钢筋显示轴线ZW 直线轴网CP 计算HW 弧形轴网CM 查看计算日志FZ 辅助轴线工具CH 查看标高FH 自由画线LK 锁定F2 轴网锁定UK 解锁工程Ctrl+N 新建工具JU 两点间距Ctrl+O 打开F8 正交Ctrl+P 工程设置F3 捕捉设置Ctrl+L 楼层复制F12 工具条Ctrl+G 导入构件F1 帮助Ctrl+S (永久)保存Ctrl+Shift+S 另存为Ctrl+K 备份Ctrl+R 恢复Ctrl+I (LBIM导入)Ctrl+M （LBIM导出）QU 退出自定义快捷键对于反复的命令，通过设置自己习惯的快捷命令可以提高不少的效率，如：平法标注、偏移对其、倒角延伸等命令，在软件中被重复利用比较多，可以自定义在自己比较习惯的左手键。

1.鲁班钢筋：转化柱详图时，在进行到柱属性转化阶段时，如关闭软件，则整个柱转化过程则丢失。

需要重新转化。

2.鲁班钢筋：砼墙基础层布置时，在计算设置中应把“基础单边水平附加筋”中“2改为0”。

此设置应该在总的“缺损设置”中更改，如在构件中改，则不影响其他构件。

3.鲁班钢筋：“对构件进行平法标注”先点构件再点“对构件进行平法标注”，会使光标回到构件的起点。

反之，则就停留在原处。

4.鲁班钢筋：CAD转化梁吊筋时，如无吊筋标注，采用自定义标注时，一定要在“自定义”处打钩，否则转化无效。

5.鲁班钢筋：CAD转化梁时，完成自动识别梁后，单个梁识别和支座编辑应该按顺序，先对所有未识别梁进行“单个梁识别”，再对支座不对的梁进行“支座编辑”。

6.鲁班钢筋：新建工程，在布置构件之前，应先完成把钢筋理论重量中的φ6改成φ6.5的理论重量，这样在梁钢筋中的腰筋拉钩筋设置就不要改动了。

7.鲁班钢筋：后浇带中的钢筋，只是附加钢筋，原有构件中的钢筋在后浇带中不扣减。

8.鲁班钢筋：板标高与楼层标高不同，墙柱梁标高需随板标高调整时，一般采用的方法是，只需要把板中梁的标高随板调整，因为墙柱是竖向构件，如墙柱不是顶层构件，相邻2层下层降低墙柱标高后，就需要把上层的底标高降低，操作比较繁琐。

只有顶层才需要都做调整。

如果只是局部板标高调整，需要打断很多梁时，才能完成梁标高随板调整的话，还是使用“构件平法命令”在梁的集中标注中调整梁跨标高。

9.鲁班钢筋：2010定额双层双向钢筋中的撑脚，楼层板按3个/平米，设置方法如：A8@580。

10.鲁班钢筋：梁中的吊筋如果利用CAD转化，则该构件在图形中是无法显示的，利用“单个构件，查看修改钢筋量”或“对构件进行平法标注”命令，在表中有显示吊筋的数量。

也可以在先不转化,然后用吊筋命令,重新布置,这样就可以看到布置的吊筋了。

11.鲁班钢筋：在工程完成，计算所有钢筋工程量前，需要对每层所有构件框选后，使用“计算结果解锁”命令，以免出现有锁定构件，无法计算出工程量。

鲁班钢筋算量技巧汇总R1.1怎样将搭接类型由绑扎改为套筒连接?①先选中要调整的钢筋②点击③在弹出的对话框⾥选择“套筒连接”后，点击“使⽤当前值”！1.2定尺长度为9⽶，为什么会有2个搭接?在⽤表格法计算单根钢筋时，如果钢筋的定尺长度为9⽶，当钢筋单长为17.5⽶时或18⽶时，软件却计算出2个搭接，不知是什么原因？答：当然不是软件的问题。

实际上18m是需要三根钢筋来连接的。

这⾥⾯要考虑到搭接部分是重合的因素。

[本帖最后由潘振清于 2008-8-5 14:40 编辑]1.3 什么情况下使⽤钢筋的单根输⼊法?答：钢筋的单根输⼊法，是鲁班钢筋软件的⼀⼤特点。

所有在构件法、图形法中不能处理的钢筋，它均能处理。

熟练使⽤单根输⼊法能极⼤的提⾼⼯作效率。

虽然有的钢筋⽤构件法及图形法均能完成，但是有时⽤单根输⼊法会更快捷，这时，我们就要选择采⽤单根输⼊法来处理。

如果专门去开发⼀个构件来抽取⼀些特殊类型的钢筋，不⼀定快捷，因为这样的钢筋⽤单根输⼊法⽐⽤其它⽅法更为⽅便。

[本帖最后由潘振清于 2008-8-5 14:41 编辑]1.4软件如何计算箍筋个数?①在“构件法中”⽤⿏标单击“⼯具”菜单，选择“箍筋个数计算器”。

②软件会⾃动弹出“图形计算器”（如下图）对话框。

对照左边的图形，在“箍筋根数计算器”右边的“参数列表”表格中修改⼯程实际需要的“参数值”，就可以⽅便地计算出我们需要的箍筋个数。

在对话框的下⾯，注明了箍筋的计算公式，我们可以查看。

如果没有特别的需要，不需要修改计算公式。

1.5钢筋软件中表达式计算器如何使⽤?当我们点击⼯具栏上的“表达式计算器”图标，软件会⾃动弹出“表达式计算器”⼯具。

我们可以把“表达式计算器”当作计算器使⽤。

在“计算公式：”中输⼊数据或参数表达式。

点击“⾃动形成变量列表”形成参数列表或是点击“计算”得到结果。

1.6使⽤当前值、默认值和查表值有什么区别?“搭接增加值”和“弯钩调整值”等对话框中都有“使⽤当前值”、“使⽤默认值”和“使⽤查表值”三个按键，见下。

1打开工程 -------- 楼层设置看剖面图或立面图 ---室内外地平标高2插入 CAD 图 ---------找到 CAD 图带基点复制, 复制到鲁班中,扎入点为(0, 03转化轴网 -----------转化次轴4转化柱子 ----------把一层梁图中复制到鲁班,转化住(找柱边线 ,名称更换,把错误的柱名改回来5删除原来的 CAD 图层,在 CAD 图中找到一层墙图复制到鲁班中,6转化墙 ------------量取图中最大的门窗洞口尺寸,然后转化墙,墙体尺寸最好量取,选择门窗图,转化墙体,在鲁班图中,把图中内部外墙转化成内墙。

7转化门窗表 -----------现转化 CAD 图层中的门窗表,框选型号和规格,然后转化门窗表,8转化门窗 -------------转化门窗, 没转化过来的门窗手工画出来,最后删除多余图层9转化梁 -----------插入梁图, 转化梁, 量取最大的柱子截面尺寸在适当放大一些然后在框架梁选项框中输入 LL (根据工程要求修改然后转化梁10属性定义圈梁 ------------现打断一些需要打断的墙体(用 0墙打断布置圈梁11板 ---------------先设置外墙外边线, 然后墙外线生成板, 构件分割将板贯穿分割,名称更换设置板的厚度。

高度调整命令调整板的标高12转化柱、墙、梁 --------复制楼层将一层的柱、墙、梁构件复制到二层,然后重复 5— 11步13屋面层 ---------复制柱、轴网到阁楼层。

复制 CAD 途中的阁楼层平面图到鲁班图根据轮廓线绘制现浇板,用构件分割命令将现浇板分成两半,在工程设置中将阁楼成改为工程标高,然后用设置斜板命令设置斜屋面,用区域墙柱梁随板顶高命令设置屋顶14基础层 ----------先复制轴网、柱子,然后在基础层中插入基础平面布置图,转化墙是量取墙体的宽度15定义基础构件的属性,注意基础构件的工程标高, 16墙、柱随基顶高。

第15章楼梯及其它钢筋计算单击[新增构件向导]，弹出“构件向导选择”对话框，如图。

目前版本仅支持普通楼梯、不支持弧形楼梯及螺旋楼梯；可以计算天沟板、女儿墙、外墙线脚、雨蓬、异型女儿墙等其它类型的构件。

本章构件相对于其他章节较为简单，不作过多分析讨论。

10.1 楼梯>梯梁在“构件向导选择”对话框中，单击选中“楼梯>梯梁”，单击[确定]；进入到“构件属性”对话框（详见3.5 构件属性），设置好参数后单击[下一步(N)]按钮；进入到“梯梁”对话框，如图示。

（一）参数简介[系统值设置>>(A)]：单击此按钮后弹出如下对话框，以设置主筋最小弯折长度（输入20，表示弯折长度为20d）及箍筋起配位置（输入50，表示距离支座内边50mm开始布置箍筋）。

[左支座宽LZ]、[右支座宽LY]、[净跨LN]、[截面宽BB]、[截面高HH]：均为数值型，如“250”，按图输入即可。

[上部纵筋RT]、[下部纵筋RB]、[腰部纵筋RM]：格式为“根数类型直径”，如“3A14”。

[箍筋RG]、[拉钩筋RLAG]：格式为“级别直径@间距”，如“A8@200”；每两根腰筋对应一排拉钩筋，当没有腰筋时软件自动判定为没有拉钩筋。

[附加箍筋RFG]：格式为“根数级别直径”，如“6A8”，表示有其他次梁与该梯梁相交，并在相交位置处的梯梁上每侧边设置3根一级直径为8的附加箍筋。

图中各项数据修改完成，点击“完成”，软件自动关闭“图形参数”对话框并进入钢筋软件主界面并提交钢筋到“钢筋列表栏”中，鼠标自动停留在目录栏中的构件“新楼梯\梯梁”，直接输入该梯梁名称，至此该梯梁钢筋翻样完成。

（二）实例分析请将本节大样的[腰部纵筋RM]设为“2A12”，其他不变，提交钢筋后的报表如下图所示。

[上部纵筋2B16]：L=直段(2400+200+200-保护层25*2)+左折Max[La e-左支宽+保护层25,主筋最小弯折长度15d]+右折Max[Lae-右支宽+保护层25,主筋最小弯折长度15d]=2750+Max[38d-175,240]+Max[38d -175,240]=2750+433+433=3616mm，无搭接，无弯钩。

鲁班钢筋软件Luban Steel 使用技巧问答鲁班软件二○○五年一月说明鲁班钢筋软件使用技巧问答是鲁班软件应鲁班用户的要求，选择操作中经常碰到的一些问题和造价师论坛上一些经典问题整理而成。

本实用技巧问答，主要针对鲁班软件的初级用户。

由于鲁班软件的升级很快，有些在以前的版本中经常出现的问题，由于软件的升级在新的版本中可能已不再出现；有的问题由于编辑时间仓促，没来得及验证；再加上编辑人员水平有限，有些问题的解答可能不够准确。

本汇编仅供大家参考。

如有错误之处，欢迎大家指正。

我们将根据鲁班软件的发展和用户的要求，对使用技巧的内容不断整理和完善。

鲁班软件二○○五年三月目录第一章安装与设置 ----------------------------------------------------------------- 错误!未定义书签。

1. MSXML有什么作用？---------------------------------------------------------------- 错误!未定义书签。

2.“操作栏”等工具条不见了怎么办？ ---------------------------------------- 错误!未定义书签。

3.钢筋软件有地区差别吗？ -------------------------------------------------------- 错误!未定义书签。

4.钢筋软件采用哪种标注方式？-------------------------------------------------- 错误!未定义书签。

5.受拉钢筋的锚固长度与受压钢筋一样吗？ ---------------------------------- 错误!未定义书签。

6.钢筋的受力方向怎样区分受拉与受压？ ------------------------------------- 错误!未定义书签。

前言提纲：1、建模流程分析（入门引导）2、建模注意事项分析3、CAD转化操作分析4、软件运用技巧5、建模快速核查6、查看工程的遗留项目方法7、案例分析第一章软件建模算量流程介绍一、拿到蓝图，第一步该做什么？1、查看建筑和结构的总说明：目的：为了了解工程中的抗震等级、砼等级、规范的选用以及节点构造要求。

2、查看结构图及图纸目录：目的：进行工程管理、楼层层高设置；3、选择一张最理想的的图纸作为算量的开始层：目的：构件删除远比构件绘制容易。

二、我们可以用软件算那些东西？1、一张“结构图”平面图即表示一个楼层中的建筑、结构构件，如果是几个标准层，则表示几个楼层中的建筑、结构构件。

2、从钢筋计算的角度，一种构件可以包含多种计算项目，如下图的项目：图2.1第二章建模注意点■建模前应做的准备工作：1、浏览建筑和结构图，熟悉设计说明，了解砼结构类型，砼等级、抗震等级（抗震设防烈度）、选用规范以及节点设置，以便做好工程设置及属性设置。

直接影响钢筋计算长度的要素有：砼等级、抗震等级、选用规范，了解这样的基本参数才能正确地做好工程设置。

2、找出图纸的规律：是否有标准层、是否存在对称或相同的区域等，对称位置可以镜像，相同的可以复制，避免重复建模；3、查看看电子图，参照CAD转化注意事项一节，在转化前可以对CAD图纸做适当的修改，保证转化达到更高的成功率。

■工程设置问题：1、楼层的划分要特别注意结构中标准层的砼等级是否统一，比如3~9层是标准层，但5层以上砼等级和3、4层的砼等级不一样，楼层设置只能划分3~4为一个标准层、5~9为一个标准层。

2、按工程的实际要求对复合箍筋的内部形式设置。

3、建模顺序软件建模一般从标准层开始（因为标准层基本涵盖了其他楼层的构件），然后在复制到其他楼层，进行增加、删除等构件修改操作。

建模流程可以分为：①属性定义（构件名称、构件尺寸、构件配筋）；②绘制图形，依据蓝图将所有需要计算的构件进行绘制。
