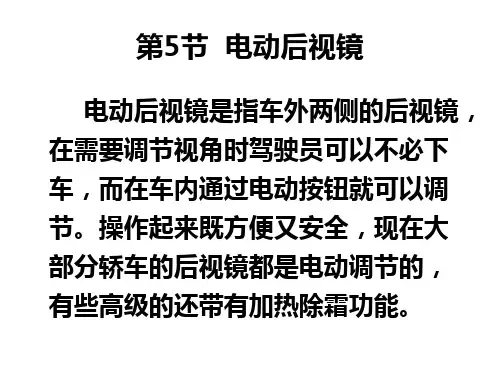

电动后视镜的工作原理

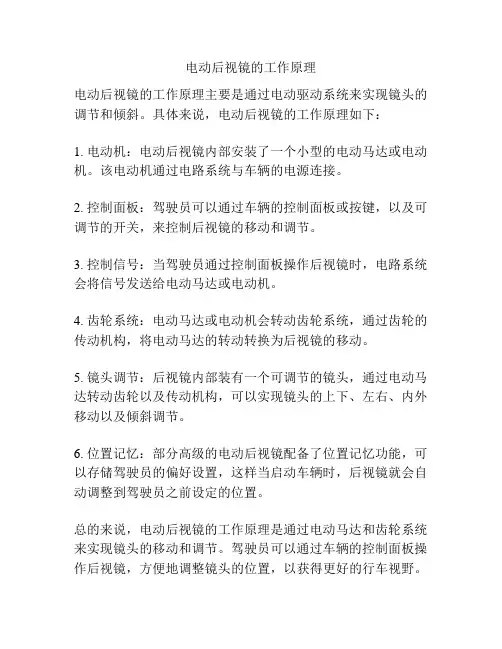

电动后视镜的工作原理主要是通过电动驱动系统来实现镜头的调节和倾斜。
具体来说，电动后视镜的工作原理如下：
1. 电动机：电动后视镜内部安装了一个小型的电动马达或电动机。
该电动机通过电路系统与车辆的电源连接。
2. 控制面板：驾驶员可以通过车辆的控制面板或按键，以及可调节的开关，来控制后视镜的移动和调节。
3. 控制信号：当驾驶员通过控制面板操作后视镜时，电路系统会将信号发送给电动马达或电动机。
4. 齿轮系统：电动马达或电动机会转动齿轮系统，通过齿轮的传动机构，将电动马达的转动转换为后视镜的移动。
5. 镜头调节：后视镜内部装有一个可调节的镜头，通过电动马达转动齿轮以及传动机构，可以实现镜头的上下、左右、内外移动以及倾斜调节。
6. 位置记忆：部分高级的电动后视镜配备了位置记忆功能，可以存储驾驶员的偏好设置，这样当启动车辆时，后视镜就会自动调整到驾驶员之前设定的位置。
总的来说，电动后视镜的工作原理是通过电动马达和齿轮系统来实现镜头的移动和调节。
驾驶员可以通过车辆的控制面板操作后视镜，方便地调整镜头的位置，以获得更好的行车视野。

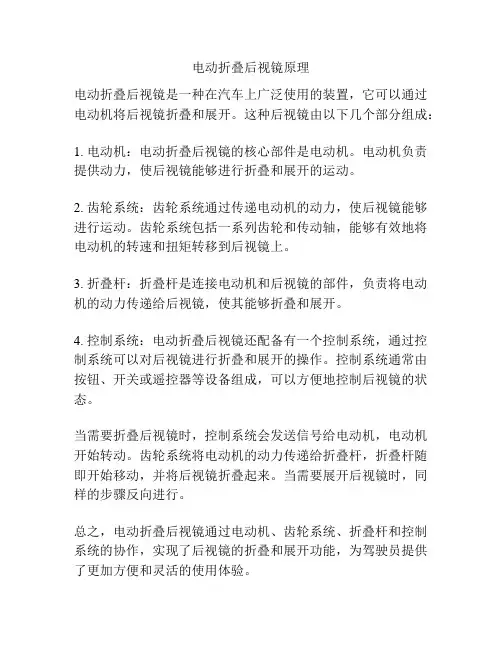

电动折叠后视镜原理
电动折叠后视镜是一种在汽车上广泛使用的装置，它可以通过电动机将后视镜折叠和展开。
这种后视镜由以下几个部分组成：
1. 电动机：电动折叠后视镜的核心部件是电动机。
电动机负责提供动力，使后视镜能够进行折叠和展开的运动。
2. 齿轮系统：齿轮系统通过传递电动机的动力，使后视镜能够进行运动。
齿轮系统包括一系列齿轮和传动轴，能够有效地将电动机的转速和扭矩转移到后视镜上。
3. 折叠杆：折叠杆是连接电动机和后视镜的部件，负责将电动机的动力传递给后视镜，使其能够折叠和展开。
4. 控制系统：电动折叠后视镜还配备有一个控制系统，通过控制系统可以对后视镜进行折叠和展开的操作。
控制系统通常由按钮、开关或遥控器等设备组成，可以方便地控制后视镜的状态。
当需要折叠后视镜时，控制系统会发送信号给电动机，电动机开始转动。
齿轮系统将电动机的动力传递给折叠杆，折叠杆随即开始移动，并将后视镜折叠起来。
当需要展开后视镜时，同样的步骤反向进行。
总之，电动折叠后视镜通过电动机、齿轮系统、折叠杆和控制系统的协作，实现了后视镜的折叠和展开功能，为驾驶员提供了更加方便和灵活的使用体验。

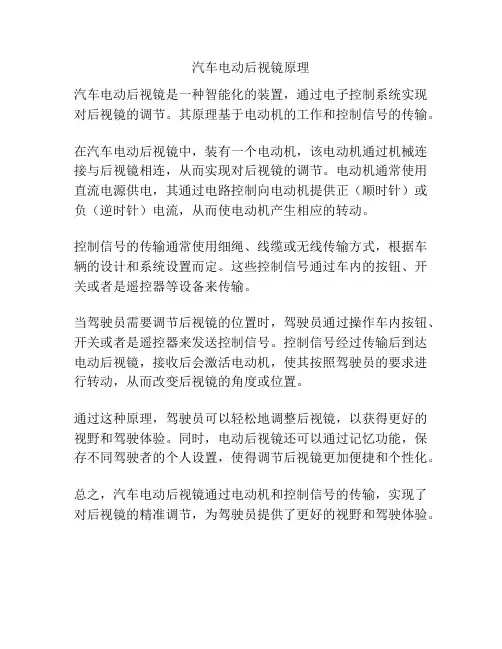

汽车电动后视镜原理
汽车电动后视镜是一种智能化的装置，通过电子控制系统实现对后视镜的调节。
其原理基于电动机的工作和控制信号的传输。
在汽车电动后视镜中，装有一个电动机，该电动机通过机械连接与后视镜相连，从而实现对后视镜的调节。
电动机通常使用直流电源供电，其通过电路控制向电动机提供正（顺时针）或负（逆时针）电流，从而使电动机产生相应的转动。
控制信号的传输通常使用细绳、线缆或无线传输方式，根据车辆的设计和系统设置而定。
这些控制信号通过车内的按钮、开关或者是遥控器等设备来传输。
当驾驶员需要调节后视镜的位置时，驾驶员通过操作车内按钮、开关或者是遥控器来发送控制信号。
控制信号经过传输后到达电动后视镜，接收后会激活电动机，使其按照驾驶员的要求进行转动，从而改变后视镜的角度或位置。
通过这种原理，驾驶员可以轻松地调整后视镜，以获得更好的视野和驾驶体验。
同时，电动后视镜还可以通过记忆功能，保存不同驾驶者的个人设置，使得调节后视镜更加便捷和个性化。
总之，汽车电动后视镜通过电动机和控制信号的传输，实现了对后视镜的精准调节，为驾驶员提供了更好的视野和驾驶体验。

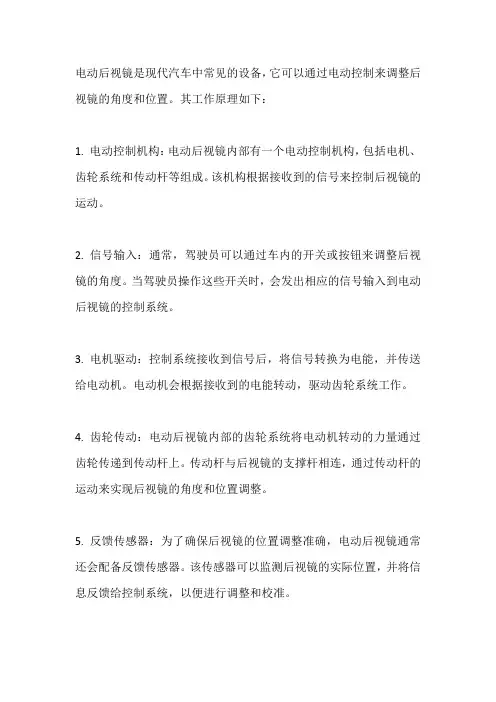

电动后视镜是现代汽车中常见的设备，它可以通过电动控制来调整后视镜的角度和位置。
其工作原理如下：
1. 电动控制机构：电动后视镜内部有一个电动控制机构，包括电机、齿轮系统和传动杆等组成。
该机构根据接收到的信号来控制后视镜的运动。
2. 信号输入：通常，驾驶员可以通过车内的开关或按钮来调整后视镜的角度。
当驾驶员操作这些开关时，会发出相应的信号输入到电动后视镜的控制系统。
3. 电机驱动：控制系统接收到信号后，将信号转换为电能，并传送给电动机。
电动机会根据接收到的电能转动，驱动齿轮系统工作。
4. 齿轮传动：电动后视镜内部的齿轮系统将电动机转动的力量通过齿轮传递到传动杆上。
传动杆与后视镜的支撑杆相连，通过传动杆的运动来实现后视镜的角度和位置调整。
5. 反馈传感器：为了确保后视镜的位置调整准确，电动后视镜通常还会配备反馈传感器。
该传感器可以监测后视镜的实际位置，并将信息反馈给控制系统，以便进行调整和校准。
通过以上工作原理，电动后视镜可以实现驾驶员对后视镜角度和位置的远程控制。
这样，驾驶员可以根据需要调整后视镜以获得更好的视野，提高行车安全性。
电动后视镜的结构与工作原理及安装电动后视镜的结构与工作原理及安装汽车后视镜俗称倒车镜，通常分为车外和车内两种。
对于外后视镜，一般汽车左右两侧都有，其功用主要是让驾驶员观察汽车左右两侧的行人、车辆以及其他障碍物的情况，确保行车或倒车安全。
内后视镜主要供驾职员观察和注视车内乘员、物品以及车后路面的情况。
内后视镜还具有在夜间防止后随车辆的前照灯光线所引起眩目功能。
一、电动后视镜的结构1．电动外后视镜电动外后视镜的外形及内部结构，主要以枢轴为中心，由使后视镜能进行上下和左右方向灵活变换位置的两个独立的微电机、永久磁铁及霍尔IC等组成。
后视镜由一个开关控制，能多方向运动，可使一个微电机工作或两个同时工作。
2．防眩目内后视镜液晶防眩目内后视镜的结构。
在CH液晶里面放置偏光板，玻璃板被放置在经过真空镀铝的反光镜后面。
当液晶间无电场时，入射光的垂直偏光被液晶染料部分吸收，而反射到反光镜上。
反射光的直线偏光在液晶晶粒内进一步被染料吸收，透过光被着色反射出来。
当液晶间加上电场时，则液晶及色素分子在长轴方向整齐排列，不能由染料进行光吸收。
透过光量增加，反射率提高35％～42％。
防眩目或非防眩目交替切换不用人工操作，自动进行操作的的装置已实用化。
反光镜本体的一部分装有光敏二极管的照度传感器，能检测后随军的前照度并可进行切换控制。
液晶防眩目反光镜的主要特点是：防眩目或非防眩目时，反射面是同一的，所以视野不偏离；防眩目时不发生双重形象，能够自由选择反射率（非防眩目时反射率：棱镜式约为4％，液晶式约为10％）。
二、电动后视镜的工作原理汽车后视镜为什么能够上下、左右地自由摆动呢？主要因为这些后视镜内装有2个微型电动机，用安装在仪表板上的控制按钮可使电动机驱动后视镜作上、下、左、右摆动。
若想要右侧后视镜向上摆动，则先把滑动开关从中央位置拨到右边，再按下控制按钮的上端。
此时电流的通路为：电源（＋）→点火开关→熔断器→按钮接线柱Ｂ→Ｖ2→电动机M3→C→E（搭铁）→电源（－）。

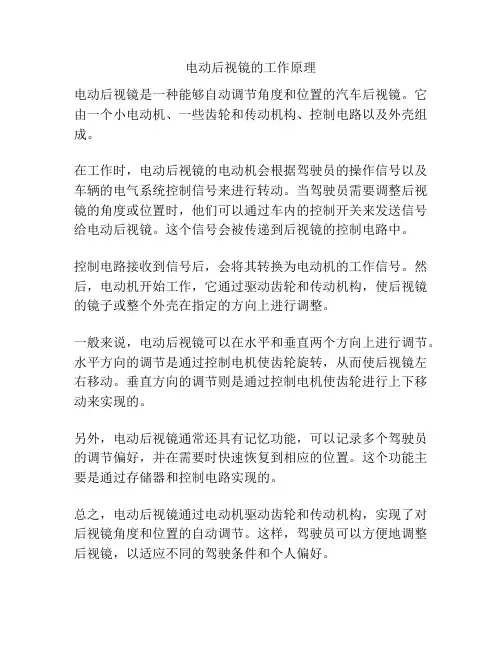

电动后视镜的工作原理
电动后视镜是一种能够自动调节角度和位置的汽车后视镜。
它由一个小电动机、一些齿轮和传动机构、控制电路以及外壳组成。
在工作时，电动后视镜的电动机会根据驾驶员的操作信号以及车辆的电气系统控制信号来进行转动。
当驾驶员需要调整后视镜的角度或位置时，他们可以通过车内的控制开关来发送信号给电动后视镜。
这个信号会被传递到后视镜的控制电路中。
控制电路接收到信号后，会将其转换为电动机的工作信号。
然后，电动机开始工作，它通过驱动齿轮和传动机构，使后视镜的镜子或整个外壳在指定的方向上进行调整。
一般来说，电动后视镜可以在水平和垂直两个方向上进行调节。
水平方向的调节是通过控制电机使齿轮旋转，从而使后视镜左右移动。
垂直方向的调节则是通过控制电机使齿轮进行上下移动来实现的。
另外，电动后视镜通常还具有记忆功能，可以记录多个驾驶员的调节偏好，并在需要时快速恢复到相应的位置。
这个功能主要是通过存储器和控制电路实现的。
总之，电动后视镜通过电动机驱动齿轮和传动机构，实现了对后视镜角度和位置的自动调节。
这样，驾驶员可以方便地调整后视镜，以适应不同的驾驶条件和个人偏好。

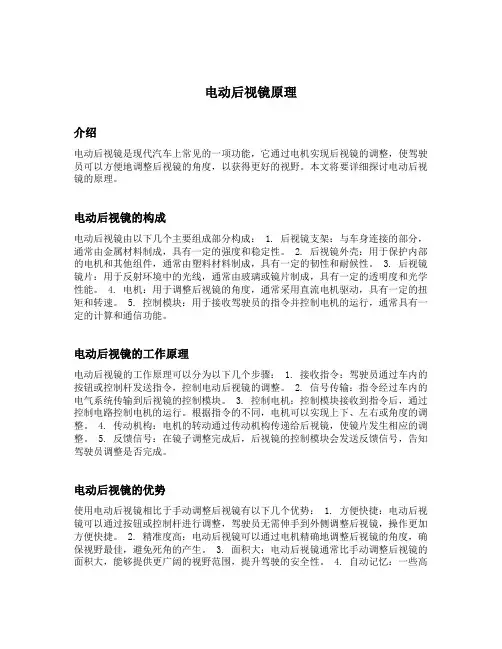

电动后视镜原理介绍电动后视镜是现代汽车上常见的一项功能，它通过电机实现后视镜的调整，使驾驶员可以方便地调整后视镜的角度，以获得更好的视野。
本文将要详细探讨电动后视镜的原理。
电动后视镜的构成电动后视镜由以下几个主要组成部分构成： 1. 后视镜支架：与车身连接的部分，通常由金属材料制成，具有一定的强度和稳定性。
2. 后视镜外壳：用于保护内部的电机和其他组件，通常由塑料材料制成，具有一定的韧性和耐候性。
3. 后视镜镜片：用于反射环境中的光线，通常由玻璃或镜片制成，具有一定的透明度和光学性能。
4. 电机：用于调整后视镜的角度，通常采用直流电机驱动，具有一定的扭矩和转速。
5. 控制模块：用于接收驾驶员的指令并控制电机的运行，通常具有一定的计算和通信功能。
电动后视镜的工作原理电动后视镜的工作原理可以分为以下几个步骤： 1. 接收指令：驾驶员通过车内的按钮或控制杆发送指令，控制电动后视镜的调整。
2. 信号传输：指令经过车内的电气系统传输到后视镜的控制模块。
3. 控制电机：控制模块接收到指令后，通过控制电路控制电机的运行。
根据指令的不同，电机可以实现上下、左右或角度的调整。
4. 传动机构：电机的转动通过传动机构传递给后视镜，使镜片发生相应的调整。
5. 反馈信号：在镜子调整完成后，后视镜的控制模块会发送反馈信号，告知驾驶员调整是否完成。
电动后视镜的优势使用电动后视镜相比于手动调整后视镜有以下几个优势： 1. 方便快捷：电动后视镜可以通过按钮或控制杆进行调整，驾驶员无需伸手到外侧调整后视镜，操作更加方便快捷。
2. 精准度高：电动后视镜可以通过电机精确地调整后视镜的角度，确保视野最佳，避免死角的产生。
3. 面积大：电动后视镜通常比手动调整后视镜的面积大，能够提供更广阔的视野范围，提升驾驶的安全性。
4. 自动记忆：一些高级汽车配备的电动后视镜具有自动记忆功能，可以记忆驾驶员的调整习惯，下次开车时自动调整到合适的角度。
电动后视镜是现代汽车上常见的配件，它通过电动机驱动，可以调节镜面的角度，使驾驶员可以通过后视镜清晰地观察车后的情况。

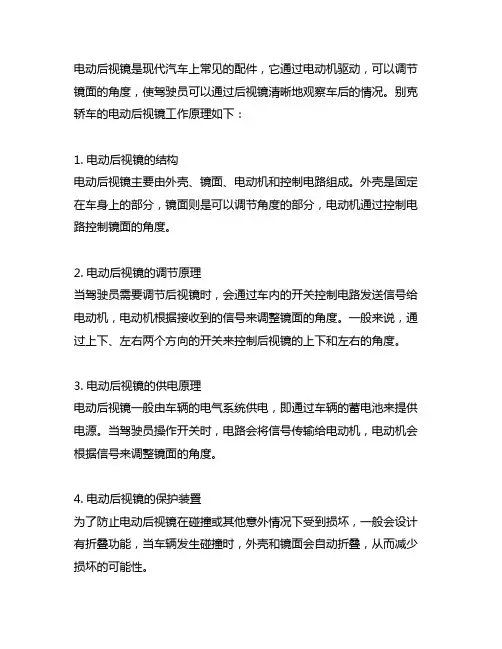

别克轿车的电动后视镜工作原理如下：1. 电动后视镜的结构电动后视镜主要由外壳、镜面、电动机和控制电路组成。
外壳是固定在车身上的部分，镜面则是可以调节角度的部分，电动机通过控制电路控制镜面的角度。
2. 电动后视镜的调节原理当驾驶员需要调节后视镜时，会通过车内的开关控制电路发送信号给电动机，电动机根据接收到的信号来调整镜面的角度。
一般来说，通过上下、左右两个方向的开关来控制后视镜的上下和左右的角度。
3. 电动后视镜的供电原理电动后视镜一般由车辆的电气系统供电，即通过车辆的蓄电池来提供电源。
当驾驶员操作开关时，电路会将信号传输给电动机，电动机会根据信号来调整镜面的角度。
4. 电动后视镜的保护装置为了防止电动后视镜在碰撞或其他意外情况下受到损坏，一般会设计有折叠功能，当车辆发生碰撞时，外壳和镜面会自动折叠，从而减少损坏的可能性。
别克轿车的电动后视镜通过电动机和控制电路来实现镜面角度的调节，其供电原理是由车辆的电气系统提供电源，并且通过保护装置来保护后视镜不受损坏。
这样的设计保证了驾驶员可以在驾驶过程中更加方便地观察车后的情况，提高了行车安全性。
为了更好地理解别克轿车电动后视镜的工作原理，我们可以进一步深入了解其具体的电动机原理、控制电路的作用以及在实际使用中可能遇到的一些问题。
5. 电动后视镜的电动机原理电动后视镜中使用的电动机通常是直流电机，它们通过接收来自控制电路的信号，来实现调整镜面角度的功能。
当驾驶员通过车内的调节开关发送信号时，控制电路会调整电动机的极性和电流，使其旋转，并通过传动装置来使后视镜的镜面角度偏转。
6. 控制电路的作用控制电路在电动后视镜中起到重要的作用，它接收来自驾驶员操作开关的信号，然后将这些信号转化为电动机能够理解的控制信号。
控制电路还可以对电动后视镜的工作状态进行监测和保护，例如在后视镜折叠功能中，控制电路会根据车辆的撞击情况来触发折叠功能，保护后视镜不受损坏。

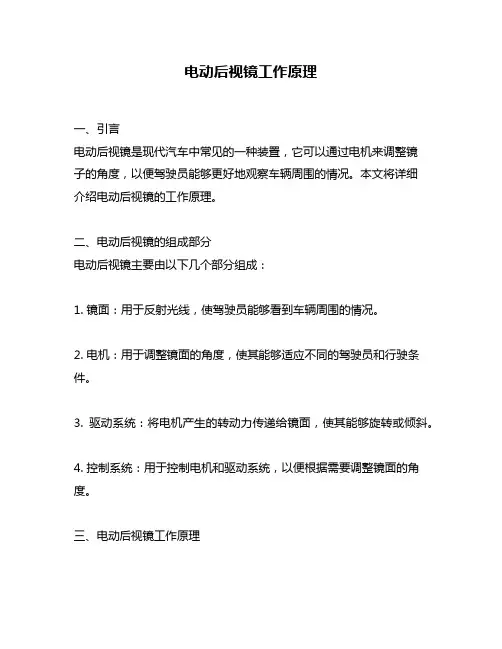

电动后视镜工作原理一、引言电动后视镜是现代汽车中常见的一种装置，它可以通过电机来调整镜子的角度，以便驾驶员能够更好地观察车辆周围的情况。
本文将详细介绍电动后视镜的工作原理。
二、电动后视镜的组成部分电动后视镜主要由以下几个部分组成：1. 镜面：用于反射光线，使驾驶员能够看到车辆周围的情况。
2. 电机：用于调整镜面的角度，使其能够适应不同的驾驶员和行驶条件。
3. 驱动系统：将电机产生的转动力传递给镜面，使其能够旋转或倾斜。
4. 控制系统：用于控制电机和驱动系统，以便根据需要调整镜面的角度。
三、电动后视镜工作原理1. 信号输入当驾驶员需要调整后视镜时，他可以通过控制台上的按钮或旋钮向控制系统发出指令。
这些指令可以是增加或减少左右或上下方向上的角度。
控制系统接收到这些指令之后，会将它们转换成相应的电信号。
2. 电机控制控制系统将这些电信号发送给电机，以便控制它的转动。
电机可以是直流或交流电机，通常由一个驱动器来控制。
驱动器会根据接收到的信号来改变电机的转速和方向，以便调整后视镜的角度。
3. 驱动系统当电机开始转动时，它会产生一个扭矩，这个扭矩会被传递给驱动系统。
驱动系统通常由一组齿轮或带轮组成，它们可以将电机产生的转动力传递给后视镜。
这个过程中需要注意保持齿轮或带轮之间的正确配合，以确保后视镜能够准确地调整角度。
4. 镜面调整当驱动系统开始工作时，后视镜就会开始旋转或倾斜。
这个过程中需要注意保持镜面与车身之间的正确距离和角度。
如果距离太远或太近，就会影响反射效果；如果角度不对，则无法覆盖到需要观察的区域。
四、总结通过以上分析可知，电动后视镜主要由镜面、电机、驱动系统和控制系统组成。
当驾驶员需要调整后视镜时，他可以通过控制系统向电机发出指令，电机会产生一个扭矩并将其传递给驱动系统，驱动系统再将这个力传递给后视镜。
这个过程中需要注意保持各部分之间的正确配合和角度，以确保后视镜能够准确地调整角度并反射出周围的情况。
二、电动后视镜原理电动后视镜主要由调整开关、双电动机、传动和执行机构、外壳及连接件等组成。
反射镜的背后装有两套电动机和驱动器，可操纵反射镜上下及左右转动。
通常上下方向的转动用一个电动机控制，左右方向的转动用另一个电动机控制。
通过改变电动机的电流方向，就可完成对后视镜的上下左右方向的调整。
为了使车能够获得最大的驻车间隙，通过尽可能狭小的路段，有的电动后视镜还带有伸缩功能，由伸缩开关控制伸缩电机工作，使两个后视镜整体回转伸出或缩回。
1-枢轴 2-中枢驱动齿轮 3-控制开关上下调整电动机 5-弹簧圈 6-左右调整电动机图-1 电动后视镜 图-2 电动机后视镜直流电动机讲清电流路径故障分析( l ）左外侧后视镜上下角度的调整将组合开关旋钮旋向L （左）位置，开关M11 的第3 位接通，左外侧后视镜被选中。
此时，如果向上拨动组合开关M 的旋钮，子开关M22 的第1 位接通，电机V34 -2 的电枢电流从下方流人、上方流出，后视镜向上摆动，电路为：C 路电源→熔断器S12→M22的第1 掷第1 位→M11 的第2 掷第3 位→电机V34-2→ M11 的第3 掷第3 位→M22 的第2 掷第1 位→搭铁→电源负极；如果向下拨动组合开关M 的旋钮，子开关M22的第3 位接通，电机V34-2的电枢电流从上方流人、下方流出．后视镜向下摆动，电路为：C 路电源→熔断器S12→M22的第1 掷第3 位→M11的第3 掷第3 位→电机V34-2 M11的第2 掷第3 位→M22 的第2 掷第3 位→搭铁→电源负极。
( 2 ）左外侧后视镜左右角度的调整在组合开关旋钮处于L （左）位置的前提下，向左拨动组合开关M 的旋钮，子开关M21的第3 位接通，电机V34-1电枢电流从下方流人、上方流出，电机旋转带动左外侧后视镜向左摆动，电路为：C 路电源→熔断器S12 →M21的第2 掷第3 位→M11 的第2 掷第3 位→电机V34-1→ M11 的第1 掷第3 位→M21的第l 掷第3 位→搭铁→电源负极；当向右拨动组合开关M 的旋钮时，子开关M21的第1 位接通，电机V34-1 电枢电流从上方流人、下方流出，电机旋转方向改变，从而带动左外侧后视镜向右摆动，电路为：C 路电源→熔断器S12→ M21的第2 掷第1 位→M11的第1 掷第3 位→电机V34-1→M11 的第2 掷第3 位→M21的第1 掷第1 位→搭铁→电源负极。
电动后视镜的结构与工作原理及安装汽车后视镜俗称倒车镜，通常分为车外和车内两种。
对于外后视镜，一般汽车左右两侧都有，其功用主要是让驾驶员观察汽车左右两侧的行人、车辆以及其他障碍物的情况，确保行车或倒车安全。
内后视镜主要供驾职员观察和注视车内乘员、物品以及车后路面的情况。
内后视镜还具有在夜间防止后随车辆的前照灯光线所引起眩目功能。
一、电动后视镜的结构
1．电动外后视镜
电动外后视镜的外形及内部结构，主要以枢轴为中心，由使后视镜能进行上下和左右方向灵活变换位置的两个独立的微电机、永久磁铁及霍尔IC等组成。
后视镜由一个开关控制，能多方向运动，可使一个微电机工作或两个同时工作。
2．防眩目内后视镜
液晶防眩目内后视镜的结构。
在CH液晶里面放置偏光板，玻璃板被放置在经过真空镀铝的反光镜后面。
当液晶间无电场时，入射光的垂直偏光被液晶染料部分吸收，而反射到反光镜上。
反射光的直线偏光在液晶晶粒内进一步被染料吸收，透过光被着色反射出来。
当液晶间加上电场时，则液晶及色素分子在长轴方向整齐排列，不能由染料进行光吸收。
透过光量增加，反射率提高35％～42％。
防眩目或非防眩目交替切换不用人工操作，自动进行操作的的装置已实用化。
反光镜本体的一部分装有光敏二极管的照度传感器，能检测后随军的前照度并可进行切换控制。
液晶防眩目反光镜的主要特点是：防眩目或非防眩目时，反射面是同一的，所以视野不偏离；防眩目时不发生双重形象，能够自由选择反射率（非防眩目时反射率：棱镜式约为4％，液晶式约为10％）。
二、电动后视镜的工作原理
汽车后视镜为什么能够上下、左右地自由摆动呢？主要因为这些后视镜内装有2个微型电动机，用安装在仪表板上的控制按钮可使电动机驱动后视镜作上、下、左、右摆动。
若想要右侧后视镜向上摆动，则先把滑动开关从中央位置拨到右边，再按下控制按钮的上端。
此时电流的通路为：电源（＋）→点火开关→熔断器→按钮接线柱Ｂ→Ｖ2→电动机M3→C→E（搭铁）→电源（－）。
这样当电动机M3通电产生转矩后，便带动右后视镜向上摆动。
如果将通入电动机M3电流方向改变一下，M3就会改变转动方向，此时即可使后视镜向下摆动。
其电流路径为：电源（＋）→点火开关→熔断器→按钮接线柱Ｂ→Ｃ→电动机M3→Ｖ2→E（搭铁）→电源（－）。
同理可使右侧后视镜向左或右摆动，及左侧后视镜向上、下、左、右摆动。
有些汽车的后视镜还带有存储功能，即在该后视镜控制系统装有驱动位置存储器、复位开关和位置传感器等，在进行此功能的操作时，可将后视镜的调整位置存储起来，需要时可以自动回复到原来所调整的位置。
四、电动外后视镜的安装
车外后视镜安装位置主要在车门风窗玻璃旁和发动机舱盖旁翼子板上，现以车门风窗玻璃旁电动后视镜为例，介绍其安装步骤：
（1）使用螺丝刀从车内将塑胶板固定螺丝钉拆下。
（2）移开塑胶板即可看到后视镜与车门的固定螺钉，使用螺丝刀将螺钉卸下。
（3）将新的后视镜由窗外装入，并将电源线接好。
（4）锁上车门固定螺钉，再将塑胶板移至原位，锁上螺钉即可。
