EP代表带芯的材质是聚酯,200指帆布的单层扯断强度为200N/mm. 。
1400:带宽1400mm6+2表示布层数。
6是一种材质,2是一种材质,括号中5+2是上覆盖胶5mm下覆盖胶2mm输送带按用途分类通用带,专用于耐燃、抗静电、耐热、耐化学物品和油、耐低温、食品的输送带。
按表现形状分:平面形、槽形、深槽形、波状挡边型、夹带型、隔板式、圆管式、扁管式、压花形。
按带芯类型分:织物型:棉帆布、合成纤维(粘胶、聚酰胺、聚酯以及和棉纤维混纺或编制)钢铁型:钢丝绳、钢纤维、钢带、钢丝帘布按强度分:低强度(小于300 KN /m ), 中强度(300-1250 KN /m ),高强度(大于1250 KN /m )模块式网带: 模块式网带用延伸在输送带整个宽度上的塑料铰接销,把注塑成型的网带组装成互锁单元。
这种方法增加了输送带的强度,并可以组接成任何需要的宽度和长度。
挡板和侧板也可以用铰接销互锁,成为输送带整体部件之一。
运输带又叫输送带,是用于皮带输送机中起承载和运送物料作用的橡胶与纤维、金属复合制品,或者是塑料和织物复合的制品。
皮带输送机在农业、工矿企业和交通运输业中广泛用于输送各种固体块状和粉料状物料或成件物品,能连续化、高效率、大倾角运输,操作安全,使用简便,维修容易,运费低廉,并能缩短运输距离,降低工程造价,节省人力物力输送带种类很多,按照用途分类有:普通用途输送带、阻燃抗静电输送带、一般难燃输送带、耐热输送带、耐高温输送带、耐酸碱输送带、耐油输送带、耐寒输送带等。
按照结构材料分类有:普通棉帆布输送带、尼龙输送带、聚酯输送带、钢丝绳芯输送带、PVC整芯输送带、PVG整芯输送带、钢缆输送带等。
按照产品结构分类有:分层输送带、整芯输送带、钢丝绳芯输送带、钢缆输送带、管状输送带、花纹输送带、挡边输送带、减层输送带等。
为了方便,我们一般都采用统一的表示方法来表示各种输送带,各种类别的输送带的表示方法1、分层输送带常用表示方法(标准的表示方法与此不同,具体请参照标准GB7984的规定):以NN200 1000×6(6+3)为例,NN200表示的是尼龙200型,1000-表示带子的宽度,6-表示尼龙布层数,(6+3)-表示输送带上下覆盖胶分别有6毫米和3毫米厚。
钢丝绳芯输送带特点:拉伸强度大,抗冲击性好,寿命长,使用伸长率小,成槽性好,耐曲挠性好,适用于长距离,大运量、高速度物料输送。
用途:可广泛用于煤碳、矿山、港口、冶金、电力、化工等领域物料输送。
品种:按覆盖胶性能可分为:普通型、阻燃型、耐寒型、耐磨型、耐热型、耐酸碱型等品种。
按内部结构可分为:普通结构型、横向增强型、预埋线圈防撕裂型。

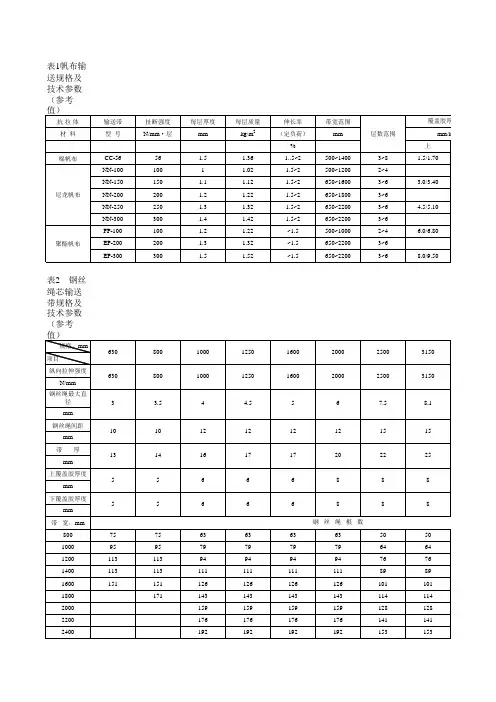

ST630 ST800 ST1000 ST1250 ST1600 ST2000 ST2500 ST3150 ST3500 ST4000 ST4500 ST5000 ST5400 ST6000 纵向拉伸630 800 1000 1250 1600 2000 2500 3150 3500 4000 4500 5000 5400 6300 长度N/mm钢丝绳最大公3.0 3.54.0 4.55.06.07.58.1 8.6 8.9/9.1 9.7 10.9 11.3 12.3称直径mm钢丝10 10 12 12 12 12 15 15 15 15/17 16 17 17 18绳间距mm上覆5 56 6 6 8 8 8 8 8/8 8 8.5 9 10盖层文档厚度mm下覆盖层5 56 6 6 8 8 8 8 8/8 8 8.5 9 10厚度mm胶带参考18 19.5 21.5 22.2 26.1 33.1 35.3 41.1 45 45/45 51 59 62 65质量kg/宽度钢丝绳根数规格800 75 75 63 63 63 63 50 50 501000 95 95 79 79 79 79 64 64 64 64/65 59 55 55 54 1200 113 113 94 94 94 94 76 76 77 77/68 71 66 66 63 1400 133 133 111 111 111 111 89 89 90 90/79 84 78 78 74 1600 151 151 126 126 126 126 101 101 104 104/91 96 90 90 85 1800 171 143 143 143 143 114 114 117 117/103 109 102 102 96 2000 159 159 159 159 128 128 130 130/114 121 113 113 107 2200 176 141 141 144 144/125 134 125 125 118 2400 193 155 155 157 157/137 146 137 137 129 2600 209 168 168 170 170/148 159 149 149 140 2800 184 184/160 171 161 161 151文档胶带质量根据覆盖胶厚度、密度变化说明:输送带单卷长度100-1500m, 受厚度、宽度、运输、安装等条件限制,每卷长度由供需双方确定。
NN300技术参数表
浙江双箭橡胶销售有限公司
尼龙输送带
尼龙是橡胶工业目前所用合成纤维中性能最好的品种之一,其结构经纬向均为锦纶编织,用途最广的品种,它最突出的优点是耐磨性好,强度高,耐疲劳性好,尼龙帆布做成输送带体薄,强力高,耐冲击,成槽性好,层间粘合力大,屈挠性优异及使用寿命长等特点,适用于中长距离,较高载量,高速条件下输送物料,广泛用于矿山,冶金、建筑、港口等部门。

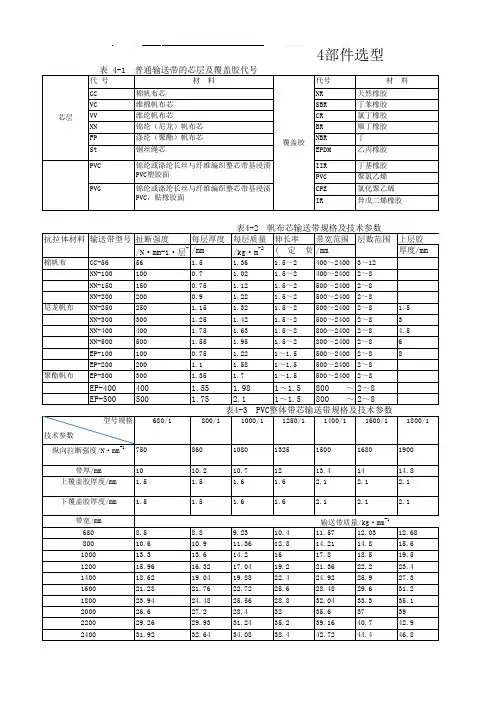

尼龙多层织物芯输送带的规格及技术参数:
粘合强度、延伸性能符合下表:
胶带的覆盖层性能按下表分级:。
一、输送带简介1、输送带又叫运输带,是用于皮带输送带中起承载和运送物料作用的橡胶与纤维、金属复合制品,或者是塑料和织物复合的制品。
常见农业、工矿企业和交通运输业中广泛用于输送各种固体块状和粉料状物料或成件物品。
输送带广泛应用于水泥、焦化、冶金、化工、钢铁等行业中输送距离较短、输送量较小的场合。
2、产品结构:本产品采用多层挂胶棉帆布作骨架,表面覆盖性能良好的橡胶材料,经硫化而制成。
3、输送带的表示方法:①分层输送带常用表示方法(标准的表示方法与此不同,具体请参照标准GB7984的规定):以NN200 1000×6(6+3)为例,NN200表示的是尼龙200型,1000-表示带子的宽度,6-表示尼龙布层数,(6+3)-表示输送带上下覆盖胶分别有6毫米和3毫米厚。
②钢丝绳芯输送带常用表示方法:以ST1000 H 1000 4.0-6.0-6.0 为例:ST1000-表示的是强度规格,为1000N/mm,H-表示的是覆盖胶的性能级别,1000-表示的产品的宽度,单位mm ,4.0-表示的是钢丝绳的直径,单位mm,6.0-6.0-表示的是上下覆盖胶的厚度,单位mm。
①一般煤矿用PVC和PVG整芯阻燃输送带用强度级别和带子的宽度来表示。
②强度级别一般分为:4级、5级、6级、7级、8级、9级、10级、11级和最高到16级带,分别对应的强度为:680S、800S、1000S、1250S、1400S、1600S、1800S、2000S、2240S、2500s、2800S、3100S 和3400S。
③输送带的宽度一般为:500mm、650mm、800mm、1000mm、1200mm、1400mm、1600mm、1800mm等。
④我国规定,所有煤矿井下所使用的输送带产品必须为符合我国相关标准的阻燃抗静电输送带。
现在煤矿企业常用的输送带有:PVC整芯阻燃抗静电输送带、PVG整芯阻燃抗静电输送带、钢丝绳芯阻燃抗静电输送带。
常用输送带类型及规格一、尼龙输送带尼龙是橡胶工业目前所用合成纤维中性能最好的品种之一,其结构经纬向均为锦纶编织,用途最广的品种,它最突出的优点是耐磨性好,强度高,耐疲劳性好,尼龙帆布做成输送带体薄,强力高,耐冲击,成槽性好,层间粘合力大,屈挠性优异及使用寿命长等特点,合用于中长距离,较高载量,高速条件下输送物料,广泛用于矿山,冶金、建造、港口等部门。
尼龙多层织物芯输送带的规格及技术参数:织物类型尼龙(NN)织物构造经纬绵纶锦纶(N) (N)织物型号NN-100NN-125NN-150NN-200NN-250NN-300NN-350NN-400NN-500胶布厚度(mm/P)0.700.750.800.901.101.251.351.701.80强度系列2 层3 层200 300250 375300 450400 600500 750- 900- 1050- -- -(N/mm)4 层400500600800100012001400160020005 层5006257501000125015001750200025006 层600750900120015001800210024003000覆盖胶厚度 mm上覆盖胶下覆盖胶1.5-8 0-4.5带长m400-2500500-2500≤ 300800-2500宽度围粘合强度、延伸性能符合下表 :胶带的覆盖层性能按下表分级 :二、钢丝绳芯输送带老化后拉伸强度和扯断伸长率变化率% -25~+25 -25~+25 -30~+30拉伸强度≥Mpa 24 18 15kgf/cm 2 240 180 150扯断伸长率 ≥ % 450 400 350覆盖层级别重 型 (H) 普通型 (M) 轻 型 (L)磨耗量 ≤ mm 3 120 100 200延伸性能覆盖层与布层间 N/mm全厚度纵向 参考率伸长拉断伸长率 覆盖层厚度≤1.5mm 覆盖层厚度>1.5mm% ≥% ≤≥ 4.50 粘合强度布层间N/mm≥ 3.2 ≥ 3.5 10 全厚度纵向 尼龙帆布带芯材料4.0率一.用途:钢丝绳芯输送带,合用于高强度、长距离、大运量场合下输送物料。
作者简介:赵明德(1969-),男,助理工程师,主要从事橡胶输送带的研发和管理。
收稿日期:2023-08-28我国是钢铁生产大国,在烧结矿、焦炭等高温物料输送过程中,经过处理后大部分物料的温度在300 ℃以下,但仍有小部分物料温度较高,甚至出现明火现象。
为保证生产的安全和使用寿命,不仅要求输送带既耐高温,又要具有一定的阻燃性能。
输送带的耐高温阻燃性能主要取决于覆盖胶的性能,为此,我们研制了耐高温阻燃输送带覆盖胶。
覆盖胶的耐热性能达到了GB/T20021—2017中T4级别的要求,阻燃性能达到了GB/T10822—2014标准中K2级别要求。
本文详细阐述了研制过程。
1 试验1.1 主要原材料二元乙丙橡胶CO054,意大利埃尼公司产品;三元元乙丙橡胶S537-3,韩国SK 公司产品;Sunpar2280石蜡油,美国太阳公司产品。
固体氯化石蜡70、十溴二苯醚、十溴二苯乙烷等均为市售材料。
1.2 主要仪器和检测设备DLL -5000N 拉力试验机,MDR -2000无转子硫化仪,均为上海德杰仪器设备有限公司产品。
GT -7017高温老化试验箱、滚筒磨耗试验机均为高铁检测仪器有限公司产品。
2 耐高温阻燃覆盖胶配方的研制2.1 胶种的选择我们都知道,橡胶所谓的耐热性就是在高温长时耐高温阻燃输送带覆盖胶的研制赵明德(山东一诺胶带有限公司,山东 潍坊 262600)摘要:介绍了耐高温阻燃输送带覆盖胶的研制,经优化组合最终确定覆盖胶配方为:乙丙胶CO054/S537-3 70/30,炭黑N220 50,Sunpar 2280/HY209树脂20,阻燃剂十溴二苯乙烷/三氧化二锑/硼酸锌 16/8/7,过氧化二异丙苯/TAIC 6,防老剂MB/MC445 4。
采用该配方生产的输送带耐热性能达到了GB/T20021—2017中T4级别要求,阻燃性能达到了GB/T10822标准K2级别要求。
关键词:耐高温阻燃输送带;耐高温;阻燃;覆盖胶中图分类号:TQ330.12文章编号:1009-797X(2024)03-0021-04文献标识码:B DOI:10.13520/ki.rpte.2024.03.005间热老化作用下保持原有物理性能的能力。
各种类别的输送带的表示方法
1、分层输送带常用表示方法(标准的表示方法与此不同,具体请参照标准GB7984的规定):以NN200 1000×6(6+3)为例,NN200表示的是尼龙200型,1000-表示带子的宽度,6-表示尼龙布层数,(6+3)-表示输送带上下覆盖胶分别有6毫米和3毫米厚。
2、钢丝绳芯输送带常用表示方法:以ST1000 H 1000 4.0-6.0-6.0 为例: ST1000-表示的是强度规格,为1000N/mm H-表示的是覆盖胶的性能级别 1000-表示的产品的宽度,单位mm 4.0-表示的是钢丝绳的直径,单位mm 6.0-6.0-表示的是上下覆盖胶的厚度,单位mm
3、整芯输送带的表示方法一般煤矿用PVC和PVG整芯阻燃输送带用强度级别和带子的宽度来表示。
强度级别一般分为:4级、5级、6级、7级、8级、9级、10级、11级和最高到16级带,分别对应的强度为:680S、800S、1000S、1250S、1400S、1600S、1800S、2000S、2240S、2500s、2800S、3100S 和3400S。
输送带的宽度一般为:500mm、650mm、800mm、1000mm、1200mm、1400mm、1600mm、1800mm等。

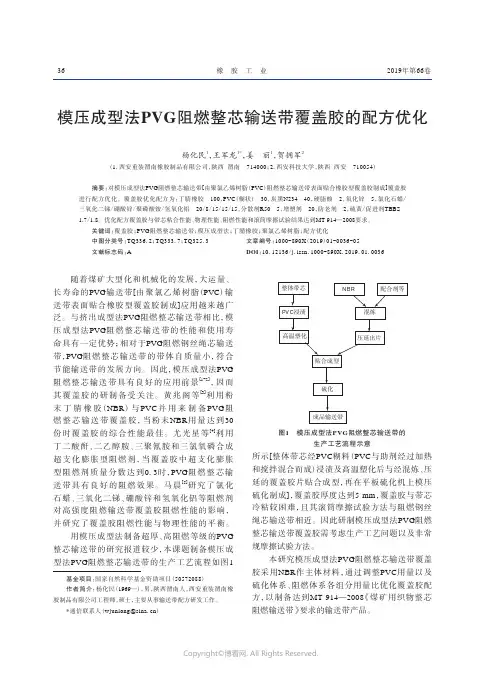

36橡 胶 工 业 2019年第66卷模压成型法PVG 阻燃整芯输送带覆盖胶的配方优化杨化民1,王军龙1*,姜 丽1,贺拥军2(1.西安重装渭南橡胶制品有限公司,陕西 渭南 714000;2.西安科技大学,陕西 西安 710054)摘要:对模压成型法PVG 阻燃整芯输送带[由聚氯乙烯树脂(PVC )阻燃整芯输送带表面贴合橡胶型覆盖胶制成]覆盖胶进行配方优化。
覆盖胶优化配方为:丁腈橡胶 100,PVC (糊状) 30,炭黑N234 40,硬脂酸 2,氧化锌 5,氯化石蜡/三氧化二锑/硼酸锌/聚磷酸铵/氢氧化铝 20/8/15/15/15,分散剂R50 5,增塑剂 20,防老剂 2,硫黄/促进剂TBBS 1.7/1.8。
优化配方覆盖胶与带芯粘合性能、物理性能、阻燃性能和滚筒摩擦试验结果达到MT 914—2008要求。
关键词:覆盖胶;PVG 阻燃整芯输送带;模压成型法;丁腈橡胶;聚氯乙烯树脂;配方优化中图分类号:TQ336.2;TQ333.7;TQ325.3 文章编号:1000-890X (2019)01-0036-05文献标志码:A DOI :10.12136/j.issn.1000-890X.2019.01.0036基金项目:国家自然科学基金资助项目(50572088)作者简介:杨化民(1969—),男,陕西渭南人,西安重装渭南橡胶制品有限公司工程师,硕士,主要从事输送带配方研发工作。
*通信联系人(wjunlong@ )随着煤矿大型化和机械化的发展,大运量、长寿命的PVG 输送带[由聚氯乙烯树脂(PVC )输送带表面贴合橡胶型覆盖胶制成]应用越来越广泛。
与挤出成型法PVG 阻燃整芯输送带相比,模压成型法PVG 阻燃整芯输送带的性能和使用寿命具有一定优势;相对于PVG 阻燃钢丝绳芯输送带,PVG 阻燃整芯输送带的带体自质量小,符合节能输送带的发展方向。
因此,模压成型法PVG 阻燃整芯输送带具有良好的应用前景[1-2],因而其覆盖胶的研制备受关注。
输送带的覆盖胶——数据
国际ISO覆盖胶等级。
我国对覆盖胶的等级,只分3级。
钢丝绳芯的最小覆盖胶厚钢丝绳芯的最小覆盖胶厚。
织物带芯覆盖胶质量织物带芯覆盖胶质量。
覆盖胶标准和成分:
①普通耐磨带选天然橡胶或掺入丁苯胶混炼而成。
②耐较低温度(130℃)时,选氯丁橡胶和三元乙丙胶,最高在200℃以下使用。
③耐燃带使用氯丁二烯、丁苯橡胶和天然橡胶混炼而成,还要加上阻燃剂。
④耐油带使用氯丁=烯、丁苯橡胶,如果和聚乙烯并用,能抗老化。
⑤耐酸碱带使用氯丁橡胶或丁基橡胶。
输送带的覆盖胶除具有上述各橡胶配方外,还可以制成各种各样的表面结构,如凸形花胶,凹形或圆形孔,人字油槽等,这些都属于特殊胶带范围。
橡胶的选择决定了覆盖胶的性质和骨架结合能力,因此,设计师要知道各种天然胶和合成胶的物理化学特性,特将有关数据列于此处。
