悬架基础知识资料

悬架基础知识嘿，朋友们！今天咱来聊聊悬架这个听起来有点高大上的玩意儿。

你想想看，汽车要是没有悬架，那不就跟板车差不多啦！悬架就像是汽车的腿，让它能稳稳地跑在路上，还能舒舒服服地带着我们兜风呢。

悬架有啥用呢？它能让车子在过坑洼路面的时候不那么颠簸，就好像我们走路的时候，腿能帮我们调整步伐，不至于摔个大跟头。

要是没有好的悬架，那坐车可就遭罪咯，一路晃荡晃荡的，能把人给晃晕乎了。

悬架其实也有很多种类呢，就像人有不同的性格一样。

有麦弗逊式悬架，这可是很常见的一种，结构简单又实用，就像那种踏实靠谱的老伙计。

还有双叉臂悬架，它就厉害咯，能提供更强的支撑力，就像是大力士一样，能稳稳地托住车子。

再说说多连杆悬架，这可是个精细活儿，能让车子的操控性变得更好，转弯的时候更灵活，就像跳舞的人能做出各种优美的动作一样。

那怎么判断一个悬架好不好呢？这可得有点经验啦。

你可以在试驾的时候，专门找些坑洼路面或者减速带，感受一下车子的颠簸程度。

要是颠得厉害，那这悬架可能就不咋地。

但要是感觉很平稳，那这悬架肯定不错呀。

而且啊，悬架也不是一成不变的哦。

就跟人会变老一样，悬架时间长了也会老化。

这时候就得去保养啦，换个零件啥的，让它重新焕发活力。

你说这悬架是不是很重要？它关系到我们开车坐车的舒适性和安全性。

一辆好车，肯定得有一套好的悬架才行。

就像人要想跑得快、跳得高，就得有双好腿一样。

所以啊，大家在买车的时候，可千万别忽略了悬架这个重要的部分。

别光看外观好看不好看，内饰豪华不豪华，得好好了解了解它的悬架怎么样。

不然等买回去了才发现坐车不舒服，那可就晚咯！反正我觉得，悬架这东西，真的是汽车的关键之一，大家可得重视起来呀！。

悬架知识一、悬架的定义 (1)二、悬架的作用 (1)三、悬架的构成 (1)四、几个重要概念 (2)1、自由度 (2)2、簧下质量 (2)3、车轮外倾角 (3)五、悬架的分类 (3)1、非独立悬架系统 (3)2、半独立悬架 (4)3、独立悬架 (5)六、独立悬架的分类 (5)1、横臂式独立悬架 (5)1.1单横臂式独立悬架 (5)1.2双横臂式独立悬架 (6)1.3双叉臂式独立悬架 (7)2、纵臂式独立悬架 (8)2.1单纵臂式悬架 (8)2.2双纵臂式悬架 (8)3、麦弗逊式独立悬架 (9)4、多连杆式独立悬架 (11)5、空气悬架 (12)一、悬架的定义悬架系统是汽车的车架与车桥或车轮之间的一切传力连接装置的总称。

轿车悬架是一个较难达到完美要求的汽车总成，这是因为悬架系统既要满足汽车的舒适性要求，又要满足其操纵稳定性的要求，而这两方面又是互相对立的。

图1、悬架示意图二、悬架的作用其作用是传递作用在车轮和车架之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，并衰减由此引起的震动，以保证汽车能平稳地行驶。

三、悬架的构成由弹性元件、导向机构以及减震器等组成。

弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式。

图2、悬架构造示意图四、几个重要概念1、自由度一个物体，在空间上完全没有约束，那么它可以在3个正交方向上平行移动，还可以以三个正交方向为轴进行转动，那么就有6个自由度。

图3、自由度图4、需要的自由度对于汽车车轮而言，汽车工程师只希望给它留下1个上下跳动的自由度，假如有1根连杆与车身相连时，它就不能横向移动了，这样就减少了1个自由度。

如果再看右侧车轮，我们增加了1根连杆，车轮既不能横向移动，不能在图示的平面内摆动，我们就消灭了2个自由度。

因此，只要设计得当，每根连杆都可以消灭1个自由度。

如此类推，使用连杆来建造悬架的话，我们需要5根连杆就可以实现“只剩1个自由度”的约束目标，这就是多连杆悬架的设计本质。

第十八讲悬架一、悬架的作用是把车桥和车架弹性地连接起来，并用它来吸收和缓和行驶中因路面不平引起的车轮跳动而传给车架的冲击和振动；传递路面作用于车轮的支持力、驱动力、制动力和侧向力及其产生的力矩。

二、悬架的组成一般都是由弹性元件、减振器和导向机构三部分，它们分别起着缓冲、减振、导向和传递力及力矩的作用。

三、根据汽车悬架结构的不同，通常将悬架分为独立悬架和非独立悬架两大类。

四、独立悬架结构特点是车架与每一侧车轮之间的悬架连接是独立的，它的车桥为断开式，当一侧车轮上下跳动时，不会影响到另一侧车轮位置的变化。

五、双叉式独立悬架：它一般是上、下两个控制臂支承装有车轴的转向节，在上、下控制臂之间安装减振器。

这种悬架可通过自由设定控制臂长度来使汽车具有良好的转弯性能、直线行驶性能及乘坐舒适性能。

六、撑杆式独立悬架，因为减振器兼作悬架支柱，故将这种方式称为撑杆式悬架。

用于前轮时称为麦弗逊式撑杆式悬架；而用于后轮时被称为查普曼式撑杆式悬架。

其结构是将装有减振器撑杆的上端安装在车身上，下端借助于控制臂与车轴连接。

这种悬架构件数量少，质量轻，节省空间。

七、非独立悬架结构特点是两侧的车轮安装在一根整体式车桥上，若一侧车轮因路面不平跳动时，会影响另一侧车轮位置的变化。

缺点：车身的平稳和高速行驶的稳定性差，优点：结构简单，制造方便，应用范围：载重汽车八、非独立悬架分为钢板弹簧非独立悬架和螺旋弹簧非独立悬架两种。

十、汽车悬架的弹性元件包括钢板弹簧、螺旋弹簧、扭杆弹簧、气体弹簧、横向稳定杆等。

十一、钢板弹簧结构：由若干片等宽不等长、弧度不等、厚度相等或不等的钢板弹簧片组合而成的一根近似等强度的弹性梁。

十二、钢板弹簧组成：卷耳、中心螺栓、钢板夹、钢板弹簧、螺母、螺栓、套管。

十三、卷耳位置结构：钢板弹簧的第一片最长，称为主片，其两端弯成卷耳，内装衬套，用钢板销与车架连接。

十四、中心螺栓作用：中心螺栓用以连接各弹簧片，并保证装配时各片的相对位置，且作为钢板弹簧安装到前轴或后桥壳上的定位销。

车辆悬架知识车辆悬架是指车辆的底盘系统，它连接了车身和车轮，起到支撑车身、降低震动以及保持车辆稳定性的作用。

悬架系统的设计和性能直接影响着车辆的行驶舒适性、操控性以及安全性。

本文将介绍车辆悬架的基本原理和常见类型。

我们来了解一下车辆悬架的基本原理。

悬架系统的主要任务是通过减震器和弹簧来吸收道路不平和车辆运动带来的震动，保持车身相对稳定。

减震器是悬架系统中的核心部件，它通过控制车轮的运动，使车身保持相对稳定。

弹簧则起到支撑车身的作用，使车辆在通过不平路面时能够保持相对平稳。

悬架系统还包括控制臂、转向节、横拉杆等部件，它们协同工作，使车辆具备良好的操控性。

根据悬架系统的构造和工作原理，可以将车辆悬架分为多种类型。

常见的悬架类型有独立悬架、非独立悬架和半独立悬架。

独立悬架是指每个车轮都有独立的悬挂系统，它能够使车轮在行驶过程中保持相对独立的运动，从而提高车辆的行驶稳定性和操控性。

非独立悬架是指两个相邻车轮共用一个悬挂系统，它的结构相对简单，但对车辆的行驶稳定性和操控性要求较低。

半独立悬架则是介于独立悬架和非独立悬架之间的一种类型，它在结构上介于两者之间。

不同类型的悬架系统适用于不同的车辆和使用环境。

一般来说，高速公路上的轿车多采用独立悬架，因为它能够提供更好的操控性和行驶稳定性。

而越野车和SUV等车型则更适合采用非独立悬架或半独立悬架，因为它们可以更好地适应复杂的路况和颠簸的路面。

悬架系统还可以根据其结构特点进行更细分。

常见的细分类型有麦弗逊悬架、双叉臂悬架、多连杆悬架等。

麦弗逊悬架是一种常见的独立悬架类型，它通过麦弗逊支撑结构来支持车轮的运动。

双叉臂悬架则采用了两个控制臂来支撑车轮，它具备较好的悬架刚度和操控性能。

多连杆悬架是一种较为复杂的独立悬架类型，它通过多个连杆和支撑杆来实现车轮的运动控制，具有较高的工作效率和稳定性。

除了常见的悬架类型外，还有一些特殊的悬架系统。

例如，空气悬架系统可以通过改变气囊的气压来调节车身的高度和硬度，提供更好的行驶舒适性和通过性。

车辆悬架知识车辆悬架是汽车重要的组成部分之一，它承担着车身支撑和缓解路面震动的重要任务。

悬架系统的设计和调校直接影响到车辆的操控性、舒适性以及安全性。

本文将介绍车辆悬架的基本原理、类型和调校方法，以及对车辆性能的影响。

一、悬架系统的基本原理悬架系统是连接车身和车轮的重要组件，其主要功能是支撑车身并缓解路面的冲击。

悬架系统通常由弹簧、减震器和悬架结构组成。

其中，弹簧起到支撑车身的作用，减震器则用来吸收和控制弹簧的振动。

二、悬架系统的类型根据结构和工作原理的不同，悬架系统可以分为独立悬架和非独立悬架两种类型。

独立悬架系统的特点是每个车轮都有独立的悬架装置，能够独立响应路面的不平，提高车辆的操控性和舒适性。

而非独立悬架系统则是多个车轮共用一个悬架装置，其结构简单但对路面的响应能力较差。

根据弹簧的类型，悬架系统又可以分为螺旋弹簧悬架、气囊悬架和叶片弹簧悬架等。

螺旋弹簧悬架广泛应用于大多数汽车上，它具有结构简单、制造成本低的优点。

气囊悬架则主要用于高档车型，具有可调节车身高度和硬度的特点。

叶片弹簧悬架则常见于商用车辆，其悬架结构坚固耐用。

三、悬架系统的调校方法悬架系统的调校是指根据车辆的用途和要求，调整悬架的刚度、行程和减震特性，以达到最佳的操控性和舒适性。

调校悬架系统需要考虑到车辆的质量、型号、悬架结构和使用环境等因素。

调校悬架系统的方法主要包括调整弹簧预紧力、更换弹簧和减震器、调整减震器的阻尼力和行程等。

通过这些方法，可以改变悬架系统的刚度和减震特性，从而提高车辆的操控性和舒适性。

四、悬架系统对车辆性能的影响悬架系统对车辆的操控性、舒适性和安全性都有重要的影响。

一个好的悬架系统可以提高车辆的操控性，使驾驶者更容易控制车辆，并提高车辆的稳定性和操纵性。

同时，良好的悬架系统还能提供舒适的乘坐感受，减少车辆在行驶过程中的颠簸感。

悬架系统对车辆的安全性也有重要的影响。

一方面，良好的悬架系统可以保持车轮与地面的接触，提供良好的抓地力，从而减少制动距离和转向距离。

汽车悬架知识专题二楼:电控悬架三楼:主动悬架四楼:图解各类独立悬架五楼:非独立悬架六楼:汽车的自动调平悬架七楼:图解横向稳定器八楼:弹簧知识九楼:汽车性能对悬架的要求汽车悬架知识专题：悬架概述舒适性是轿车最重要的使用性能之一。

舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。

所以，汽车悬架是保证乘坐舒适性的重要部件。

同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。

因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。

汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。

汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。

它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。

保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。

悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。

由此可见悬架系统在现代汽车上是重要的总成之一。

一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。

弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。

弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。

减振器用来衰减由于弹性系统引起的振，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。

导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。

车辆悬架知识
车辆悬架知识
车辆悬架是车辆行驶中最重要的组成部分之一，它提供了对路面的支
撑和减震功能，保障了车辆行驶的稳定和舒适。

以下是关于车辆悬架
的一些基础知识和常见问题解答。

一、悬架的种类
常见的车辆悬架种类有独立悬架和非独立悬架两种。

1、独立悬架是指车辆的每个轮子都有独立的悬挂系统，互相独立运动，更适合高速行驶和复杂路况。

2、非独立悬架是指对称轮距的车辆轮子之间相互联动，采用同一车架的几个悬架，它的优点是成本低，适合速度较低、道路较平稳的场合。

二、悬架的构成
悬架由几个组成部分构成，包括弹簧、减震器和支撑部件。

1、弹簧是悬挂刚度的主要来源，常见的弹簧有线圈弹簧和气压弹簧。

2、减震器是用来缓解车辆行驶中产生的震动和反弹的，它能够控制弹簧回弹过程的速度和程度。

3、支撑部件则用来确保悬架的准确安装位置和角度。

三、悬架问题分析
1、载荷过重，汽车悬架弹簧过度收缩。

解决方法：减少负载、更换硬度适当的弹簧。

2、车辆行驶中出现晃动或者颠簸。

解决方法：更换减震器、更换弹簧等。

3、车辆在不平路面行驶时出现异响或者悬挂部位松动。

解决方法：检查并紧固相关部件、清洗和更换零件等。

综上所述，车辆悬架是车辆的重要组成部分，它的工作状态影响着车
辆行驶的安全性和舒适性。

如果发现车辆悬架出现问题，要及时进行检查和维护，确保车辆行驶的稳定和安全。

悬架教案引言悬架系统是指汽车底盘中作为车轮与车身之间的连接部分，用来减震和支撑车辆的重要组成部分。

它对车辆的操控性、舒适性和安全性具有重要影响。

本教案将介绍悬架系统的基本原理、类型和调整方法，帮助学习者全面了解和掌握悬架系统的知识。

一、悬架系统的基本原理1.1 悬架系统的定义和作用悬架系统是指汽车底盘中连接车轮和车身的部件，通过减震和支撑来改善车辆的运动稳定性和乘坐舒适性。

1.2 悬架系统的工作原理悬架系统通过弹簧和减振器的运动实现车身和车轮之间的相对运动，起到隔离车轮与车身间震动的作用。

1.3 悬架系统的组成悬架系统由弹簧、减振器、悬架臂、悬架杆、悬架座等组成，不同类型的悬架系统组成略有差异。

二、悬架系统的类型2.1 独立悬架系统独立悬架系统是指各个车轮之间相互独立地运动的悬架系统，常见的独立悬架系统有麦弗逊悬架、双叉臂悬架等。

2.2 非独立悬架系统非独立悬架系统是指多个车轮之间存在一定的相互联系的悬架系统，常见的非独立悬架系统有扭力梁悬架、多连杆悬架等。

2.3 悬架系统的优缺点不同类型的悬架系统具有不同的优缺点，学习者需要了解和比较各种悬架系统的特点，选择适合的悬架系统。

三、悬架系统的调整方法3.1 悬架高度调整悬架高度调整可以通过调整悬架臂或悬架弹簧的长度来改变车身与地面的距离，达到调整悬架高度的目的。

3.2 减振器调整减振器调整可以通过调整减振器的阻尼力来改变车辆的行驶舒适性和操控性。

3.3 悬架硬度调整悬架硬度调整可以通过更换弹簧和减振器的硬度来改变车辆的悬架刚度，从而改善车辆的操控性。

结论悬架系统作为汽车底盘中的重要组成部分，在提升车辆操控性、舒适性和安全性方面发挥着重要作用。

了解悬架系统的基本原理、类型和调整方法，对于学习者掌握汽车维修和保养技能具有重要意义。

通过本教案的学习，希望学习者能够深入理解悬架系统的工作原理，掌握悬架系统的调整方法，并在实际操作中采取适当的措施进行调整和维护，以确保车辆的安全和性能。

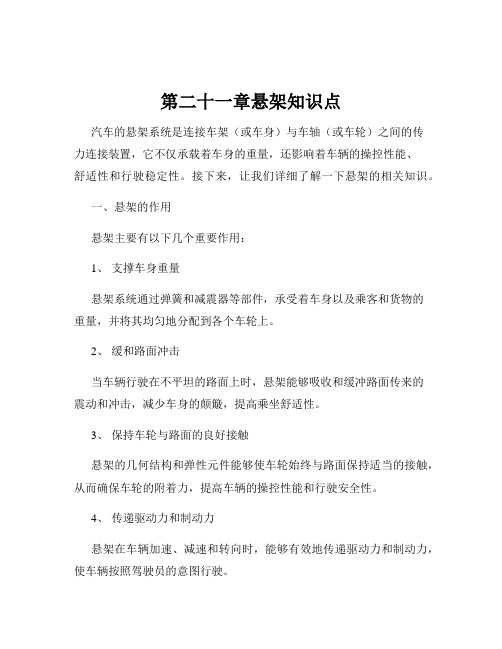

第二十一章悬架知识点汽车的悬架系统是连接车架（或车身）与车轴（或车轮）之间的传力连接装置，它不仅承载着车身的重量，还影响着车辆的操控性能、舒适性和行驶稳定性。

接下来，让我们详细了解一下悬架的相关知识。

一、悬架的作用悬架主要有以下几个重要作用：1、支撑车身重量悬架系统通过弹簧和减震器等部件，承受着车身以及乘客和货物的重量，并将其均匀地分配到各个车轮上。

2、缓和路面冲击当车辆行驶在不平坦的路面上时，悬架能够吸收和缓冲路面传来的震动和冲击，减少车身的颠簸，提高乘坐舒适性。

3、保持车轮与路面的良好接触悬架的几何结构和弹性元件能够使车轮始终与路面保持适当的接触，从而确保车轮的附着力，提高车辆的操控性能和行驶安全性。

4、传递驱动力和制动力悬架在车辆加速、减速和转向时，能够有效地传递驱动力和制动力，使车辆按照驾驶员的意图行驶。

二、悬架的组成一般来说，悬架系统由弹性元件、导向装置、减震器等部分组成。

1、弹性元件常见的弹性元件包括螺旋弹簧、钢板弹簧、空气弹簧和扭杆弹簧等。

螺旋弹簧结构简单，应用广泛；钢板弹簧通常用于载货车辆；空气弹簧可以根据负载自动调节刚度，提供更好的舒适性；扭杆弹簧则具有体积小、重量轻的优点。

2、导向装置导向装置用于限制车轮的运动轨迹，使车轮在上下跳动时能够按照一定的规律运动。

常见的导向装置有纵臂、横臂、多连杆等。

3、减震器减震器的作用是吸收弹簧的振动能量，将其转化为热能散发出去，从而快速衰减振动，使车身尽快恢复平稳。

液压减震器和充气减震器是常见的类型。

三、悬架的类型根据结构和性能的不同，悬架可以分为多种类型。

1、非独立悬架非独立悬架的特点是两侧车轮通过一根整体式车桥连接，当一侧车轮受到冲击时，会影响到另一侧车轮的运动。

常见的非独立悬架有钢板弹簧式非独立悬架和扭力梁式非独立悬架。

这种悬架结构简单、成本低，但舒适性和操控性能相对较差，一般用于载货车辆和低端乘用车。

2、独立悬架独立悬架的两侧车轮各自独立地与车架或车身相连，互不影响。
