FTG-100 光电温度传感器原理

红外线光电温度传感器原理
红外线光电温度传感器的工作原理主要是利用热辐射效应和光电转换效应来测量目标物体的表面温度。

具体原理如下：
1. 热辐射效应：根据斯特藩-玻尔兹曼定律，温度高于绝对零
度的物体会辐射出电磁辐射，其中包括红外线。

目标物体表面的温度越高，发出的红外辐射能量越大。

2. 光电转换效应：红外线光电温度传感器内置在一个感应元件中，该感应元件通常是由一种半导体材料制成，如铟锑化铟（InSb）、锗（Ge）或硅（Si）。

当红外辐射进入感应元件时，会导致感应元件中的电子转移，产生电流。

3. 电信号转换：感应元件输出的电流信号会经过放大、滤波等处理，并与一个标准温度进行比较。

最终转换成数字信号，通过数学算法转换为目标物体的表面温度。

红外线光电温度传感器通过上述原理实现了对目标物体的非接触式温度测量。

相比于其他温度传感器，红外线光电温度传感器具有快速响应、测量精度高、应用范围广等优点。

它被广泛应用于工业控制、红外热成像、医疗检测、安防监控等领域。

温度传感器的工作原理
温度传感器是一种用来测量温度的设备，它可以将温度转换成电信号，从而实
现对温度的监测和控制。

温度传感器的工作原理主要涉及热电效应、电阻效应和半导体效应等物理原理。

首先，热电效应是温度传感器的一种常见工作原理。

热电效应是指当两种不同
金属的接触处受到温度变化时，会产生电动势。

这种电动势可以通过电路传输到测量仪器上，从而实现温度的测量。

常见的热电效应温度传感器包括热电偶和热敏电阻，它们在工业领域和实验室中被广泛应用。

其次，电阻效应也是温度传感器的重要工作原理之一。

电阻效应是指在金属或
半导体材料中，温度升高会导致电阻值的变化。

基于电阻效应的温度传感器通常采用铂、镍或铜等材料制成，通过测量电阻值的变化来实现对温度的监测。

这种类型的温度传感器具有较高的精度和稳定性，被广泛应用于工业自动化控制系统中。

此外，半导体效应也被应用于温度传感器的工作原理中。

半导体材料的电阻值
随温度的变化而变化，利用这一特性可以制造出高灵敏度、快速响应的温度传感器。

目前，基于半导体效应的温度传感器已经成为市场上的主流产品，具有体积小、成本低、响应速度快等优点。

总的来说，温度传感器的工作原理涉及多种物理效应，包括热电效应、电阻效
应和半导体效应等。

不同类型的温度传感器在不同的应用场景中具有各自的优势和特点，可以满足不同用户的需求。

随着科技的进步和工艺的改进，温度传感器的性能将会不断提升，为各行各业的温度监测和控制提供更加可靠、精准的解决方案。

接触式温度传感器的检测部分与被测对象有良好的接触，又称温度计。

利用物质各种物理性质随温度变化的规律把温度转换为电量的传感器。

温度传感器这些呈现规律性变化的物理性质主要有体。

温度传感器是温度测量仪表的核心部分，品种繁多。

按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。

按照温度传感器输出信号的模式，可大致划分为三大类：数字式温度传感器、逻辑输出温度传感器、模拟式温度传感器。

进入21世纪后，智能温度传感器正朝着高精度、多功能、总线标准化、高可靠性及安全性、开发虚拟传感器和网络传感器、研制单片测温系统等高科技的方向迅速发展。

智能温度传感器的总线技术也实现了标准化、可作为从机可通过专用总线接口与主机进行通信。

温度传感器- 接触式温度传感器接触式温度传感器的检测部分与被测对象有良好的接触，又称温度计。

温度计温度计通过传导或对流达到热平衡，从而使温度计的示值能直接表示被测对象的温度。

一般测量精度较高。

在一定的测温范围内，温度计也可测量物体内部的温度分布。

但对于运动体、小目标或热容量很小的对象则会产生较大的测量误差，常用的温度计有双金属温度计、玻璃液体温度计、压力式温度计、电阻温度计、热敏电阻和温差电偶等。

它们广泛应用于工业、农业、商业等部门。

在日常生活中人们也常常使用这些温度计。

随着低温技术在国防工程、空间技术、冶金、电子、食品、医药和石油化工等部门的广泛应用和超导技术的研究，测量120K以下温度的低温温度计得到了发展，如低温气体温度计、蒸汽压温度计、声学温度计、顺磁盐温度计、量子温度计、低温热电阻和低温温差电偶等。

低温温度计要求感温元件体积小、准确度高、复现性和稳定性好。

利用多孔高硅氧玻璃渗碳烧结而成的渗碳玻璃热电阻就是低温温度计的一种感温元件，可用于测量1.6～300K范围内的温度。

温度传感器- 非接触式温度传感器它的敏感元件与被测对象互不接触，又称非接触式测温仪表。

温度传感器原理与检测方法我折腾了好久温度传感器的原理与检测方法，总算找到点门道。

咱先说说温度传感器的原理吧。

我一开始就知道温度传感器是用来测温度的，但它到底咋测的呢？我就开始找资料。

嘿，我发现有些温度传感器是利用热胀冷缩的原理。

我这么理解的哈，就像咱们冬天水管子冻裂一样，温度一变，东西的体积就变了，这就能反映出温度。

我还研究过那种基于热电效应的温度传感器，我就试着想象电流跟温度手拉手，只要温度一变，那电流也就跟着变，就好像两个人说好一起动似的，这个电流或者电压的变化就能让我们知道温度是多少。

不过这个理解可能不是特别准确，但大概就这么个意思。

再来说说检测方法吧。

我试过好几种。

最开始我用的那个方法啊，根本就不对路。

我就拿着温度传感器直接往要测的东西上一放，也不管周围环境。

结果测出来的数据根本不准，我后来才知道，环境温度对测量影响特别大。

这就好比你在大太阳下量身高和在阴凉里量身高，那得有误差啊。

后来我就学乖了。

要是检测一个物体的表面温度，我就先保证周围环境温度相对稳定，把温度传感器紧紧地贴在物体表面，得压实了，就像给伤口贴创可贴似的，贴得严严实实的，这样才能准确测量。

要是测量液体温度，那就更麻烦了。

我试过一下子就把传感器扎进去，发现数据跳来跳去的。

仔细想了想，应该是没让传感器适应液体的温度。

后来再试的时候，我就慢慢地把传感器放进去，先让它在液体里待一会儿，就像把脚慢慢伸进水里试试水温一样，等数据稳定了再读数。

还有一个不确定的地方，就是对于那些精度要求特别高的测量，我知道应该有一些校准的方法，但具体怎么操作，我还没完全掌握。

我是试着按照说明书上的一些基本步骤做过校准，但总是感觉差点意思。

可能得多做几遍，多做些记录才能完全掌握。

还有呢，选温度传感器的时候也很重要。

不同的测量环境和要求得选不同的传感器。

我之前有次选错了，那测量结果简直没法看。

我想着测量个小范围的常温物体，就随便拿了个传感器，结果它测量的范围和精度根本就不适合，就像给小孩子穿大人衣服，不合适啊。

光电传感器的工作原理 - 传感器光电传感器的工作原理是通过把光强度的变化转换成电信号的变化，从而实现把握的。

光电开关是一种小型电子设备，可以检测出其接收到光强的变化。

光电传感器通常由三部分构成，它们分别为：发送器、接收器和检测电路。

放射器带一个校准镜头，将光聚焦射向接收器，接收器出电缆将这套装置接到一个真空管放大器上。

在金属圆筒内有一个小的白炽灯做为光源，这些小而牢固的白炽灯传感器就是如今光电传感器的雏形。

发送器对准目标放射光束，放射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外放射二极管。

光束不间断地放射，或者转变脉冲宽度。

接收器有光电二极管、光电三极管及光电池组成。

在接收器的前面，装有光学元件如透镜和光圈等。

在其后面是检测电路，它能滤出有效信号和应用该信号。

光敏二极管是现在最常见的传感器。

光电传感器光敏二极管的外型与一般二极管一样，只是它的管壳上开有一个嵌着玻璃的窗口，以便于光线射入，为增加受光面积，PN结的面积做得较大，光敏二极管工作在反向偏置的工作状态下，并与负载电阻相串联，当无光照时，它与一般二极管一样，反向电流很小称为光敏二极管的暗电流；当有光照时，载流子被激发，产生电子-空穴，称为光电载流子。

在外电场的作用下，光电载流子参于导电，形成比暗电流大得多的反向电流，该反向电流称为光电流。

光电流的大小与光照强度成正比，于是在负载电阻上就能得到随光照强度变化而变化的电信号。

光电开关光敏三极管除了具有光敏二极管能将光信号转换成电信号的功能外，还有对电信号放大的功能。

光敏三级管的外型与一般三极管相差不大，一般光敏三极管只引出两个极——放射极和集电极，基极不引出，管壳同样开窗口，以便光线射入。

为增大光照，基区面积做得很大，放射区较小，入射光主要被基区吸取。

工作时集电结反偏，放射结正偏。

在无光照时管子流过的电流为暗电流Iceo=(1+β)Icbo，比一般三极管的穿透电流还小；当有光照时，激发大量的电子-空穴对，使得基极产生的电流Ib增大，此刻流过管子的电流称为光电流，集电极电流Ic=(1+β)Ib，可见光电传感器光电三极管要比光电二极管具有更高的灵敏度。

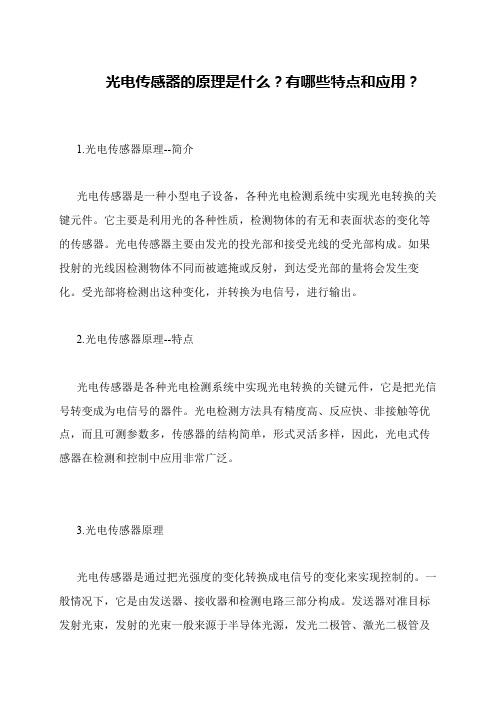

光电传感器的原理是什么？有哪些特点和应用？
1.光电传感器原理--简介
 光电传感器是一种小型电子设备，各种光电检测系统中实现光电转换的关键元件。

它主要是利用光的各种性质，检测物体的有无和表面状态的变化等的传感器。

光电传感器主要由发光的投光部和接受光线的受光部构成。

如果投射的光线因检测物体不同而被遮掩或反射，到达受光部的量将会发生变化。

受光部将检测出这种变化，并转换为电信号，进行输出。

2.光电传感器原理--特点
 光电传感器是各种光电检测系统中实现光电转换的关键元件，它是把光信号转变成为电信号的器件。

光电检测方法具有精度高、反应快、非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，因此，光电式传感器在检测和控制中应用非常广泛。

3.光电传感器原理
 光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。

一般情况下，它是由发送器、接收器和检测电路三部分构成。

发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管、激光二极管及。

光纤温度传感器原理光纤温度传感器是一种利用光纤材料的热敏特性来测量温度的传感器。

它利用光纤的光学特性和热学特性，将温度转换成光学信号，并通过光纤传输到检测端，最终实现温度的测量。

光纤温度传感器的原理主要基于两个基本原理：热敏效应和光纤传输。

热敏效应是指材料的电阻、电容、电导率等在温度变化下发生变化的现象。

光纤温度传感器中常用的热敏材料有热敏电阻、热敏电容和热敏电导率等。

当温度发生变化时，热敏材料的阻值、电容或电导率也会相应变化。

通过测量这些变化，就可以得到温度的信息。

光纤传输是指利用光纤的光学特性进行信息传输的过程。

光纤具有折射率高、传输损耗小、抗干扰能力强等优点。

光纤温度传感器利用光纤的这些特性，将温度信息转换成光学信号，并通过光纤进行传输。

在光纤的一端，通过光源产生一束光信号，经过光纤传输到另一端的检测器。

当光信号经过热敏材料时，由于温度的变化，光信号的强度、频率或相位也会发生变化。

通过检测器对光信号的变化进行测量，就可以得到温度的信息。

光纤温度传感器的工作原理可以简述为：首先，光源产生一束光信号，并通过光纤传输到待测温区域。

在待测温区域，光信号经过热敏材料，由于温度的变化，光信号的强度、频率或相位发生变化。

然后，光信号再经过光纤传输到检测端，通过检测器对光信号的变化进行测量。

最后，根据光信号的变化，利用预先确定的光学特性-温度曲线，就可以得到温度的信息。

光纤温度传感器具有很多优点。

首先，由于光纤本身是绝缘材料，能够在高电压、高电流等环境下工作，具有较好的电磁兼容性和抗干扰能力。

其次，光纤传输的光信号不受电磁场的影响，能够在较恶劣的环境下工作。

再次，光纤温度传感器具有快速响应、高精度和长测距等优点。

最后，光纤温度传感器适用于各种温度测量场合，如石油、化工、医疗、冶金等领域。

光纤温度传感器利用光纤的光学特性和热学特性，通过光纤传输温度信息，实现温度的测量。

其原理是基于热敏效应和光纤传输的。

光纤温度传感器具有快速响应、高精度和抗干扰能力强等优点，适用于各种温度测量场合。

光电传感器工作原理光电传感器是一种能够将光信号转化为电信号的装置，它在许多领域中被广泛应用，例如自动化控制、光学通信、医疗诊断等。

本文将详细介绍光电传感器的工作原理及其相关知识。

一、光电传感器的分类光电传感器根据其工作原理和应用领域的不同，可以分为多种类型，常见的有光电二极管（Photodiode）、光敏电阻（Photoresistor）、光电三极管（Phototransistor）、光电开关（Photoelectric Switch）等。

二、光电传感器的工作原理光电传感器的工作原理基于光电效应，即光能转化为电能的现象。

不同类型的光电传感器采用不同的光电效应实现光信号到电信号的转换。

1. 光电二极管（Photodiode）光电二极管是一种半导体器件，其工作原理基于内部PN结的光电效应。

当光线照射到PN结时，光子的能量会激发电子从价带跃迁到导带，产生电流。

光电二极管常用于光电测量、光通信等领域。

2. 光敏电阻（Photoresistor）光敏电阻是一种电阻值随光照强度变化的器件，其工作原理基于光敏材料的电阻特性。

当光线照射到光敏电阻上时，光敏材料的电阻值会发生变化，从而改变电路的电流或者电压。

光敏电阻常用于光照控制、光强测量等应用。

3. 光电三极管（Phototransistor）光电三极管是一种具有放大功能的光电器件，其工作原理基于光电二极管和晶体管的结合。

当光线照射到光电三极管的基极-发射极结上时，光电效应会引起电流的变化，从而控制晶体管的放大效果。

光电三极管常用于光电测量、光电开关等应用。

4. 光电开关（Photoelectric Switch）光电开关是一种能够通过光信号控制开关状态的装置，其工作原理基于光电二极管或者光电三极管的光电效应。

当光线照射到光电开关的光敏元件上时，光电效应会触发开关的状态变化，从而实现开关的控制。

光电开关常用于自动化控制、物体检测等领域。

三、光电传感器的应用光电传感器在各个领域中具有广泛的应用，以下列举几个常见的应用领域：1. 自动化控制光电传感器在自动化控制系统中被广泛应用，用于检测物体的位置、速度、颜色等信息。

光电传式感器原理及应用论文题目：浅谈光电传感器原理及应用院系：信息与机电工程学院专业：电气工程及其自动化班级：09电气二班姓名：苏江明学号：090154789浅谈光电传式感器原理及应用摘要：光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的，它首先把被测量的变化转换成光信号的变化,然后借助光电元件进一步将光信号转换成电信号。

光电传感器一般由光源,光学通路和光电元件三部分组成。

光电检测方法具有精度高,反应快,非接触等优点,而且可测参数多,传感器的结构简单,形式灵活多样,因此,光电式传感器在检测和控制中应用非常广泛。

关键词：光电传感器、传感器、光电效应一、绪论在科学技术高速发展的现代社会中，人类已经入瞬息万变的信息时代，人们在日常生活，生产过程中，主要依靠检测技术对信息经获取、筛选和传输，来实现制动控制，自动调节，目前我国已将检测技术列入优先发展的科学技术之一。

由于微电子技术，光电半导体技术，光导纤维技术以及光栅技术的发展，使得光电传感器的应用与日俱增。

这种传感器具有结构简单、非接触、高可靠性、高精度、可测参数多、反应快以及结构简单,形式灵活多样等优点，在自动检测技术中得到了广泛应用，它一种是以光电效应为理论基础，由光电材料构成的器件。

二、光电传感器的原理1、光电传感器原理光电传感器是指能够将可见光转换成某种电量的传感器，光电式传感器的基础是光电转换元件的光电效应，它首先把被测量的变化转换成光信号的变化,然后借助光电元件进一步将光信号转换成电信号。

光电传感器一般由光源,光学通路和光电元件三部分组成。

光电检测方法具有精度高,反应快,非接触等优点,而且可测参数多,传感器的结构简单,形式灵活多样,因此,光电式传感器在检测和控制中应用非常广泛。

光电传感器的基本结构如图6所示。

2、光电传感器的光源光电传感器是一种依靠被测物与光电元件和光源之间的关系，来达到测量目的的，因此光电传感器的光源扮演着很重要的角色，光电传感器的电源要是一个恒光源，电源稳定性的设计至关重要，电源的稳定性直接影响到测量的准确性，常用光源有以下几种：2.1、发光二极管是一种把电能转变成光能的半导体器件。

光电式传感器工作原理及特性作者：杨鹏来源：《西部论丛》2019年第26期摘要：我们很难通过物体上的光的变化来了解其中包含的信息，光电传感器可以用作转换设备，通过一系列处理将其显示出来，从而形成电信号以供人们了解。

光电传感器的最基本组件是光电元件。

基于不同类型的光电效应，获得不同类型的光电元件，例如光敏电阻。

同时，这些光电元件的基本特性完全不同。

通过它们的特性，可以分析其合适的应用领域以最大程度地发挥其优势。

光电传感器的应用非常广泛，这归因于其更高的测量精度和非接触特性。

关键词：光电效应;传感器;转换光电传感器是对被测物进行线性测量并且不与被测物接触的仪器，在一定程度上扩展了光电传感器的应用范围。

光电元件是最基本的组成成分。

不同类型的光电效应决定了不同类型的光电元件的特性，这些特性也决定了光电传感器的应用领域。

光电传感器是基于光电效应[3]的传感器，即外部光电效应和内部光电效应，并且可以从伏安特性，照明特性，和稳定性对其分析。

1 光电式传感器的基本原理光电元件的外光电效应或内光电效应构成了光电式传感器将能量进行转换的基本条件，在这一基础上光信号实现了向电信号的有效转换，再以人们能够理解的形式展现出来，同时对所受光照的变化规律进行分析。

光子以电子流的形式进行移动，电子的能量随光波频率的增大而增大，在受光条件下电子吸收光照所释放的能量，进而电子能量快速增大，电子利用这部分能量在挣脱正离子束缚的同时，将剩下的能量保存下来作为自身运动的能量。

由此可得光照射物体后物体的溢出功小于物体中电子所获的能量而发生表面逸出电子的现象即为外光电效应，光照强度的大小并不能决定该效应的发生，而在于受光物体自身所特有的红限频率，若低于该红频限率，无论光照强度多大都无法使电子脱离物体表面，逸出时的初始动能使得该类光电元件在没有加压时也能产生光电流，进而可以脱离电源独立工作，具有极大的便利性。

在相同条件作用下未出现电子逸出而是发生电子由键合状态至自由状态导致电阻率发生变化的现象即为光电导效应，在受光条件下以本征半导体为材料的光电导体原处于价带上的电子移至导带，该现象发生的条件是光电导体所受光照辐射较强。
