回转窑烟气余热回收技术改造

水泥回转窑窑尾烟气净化除尘系统的技术改造简介：由戈尔公司负责对山西水泥厂窑尾布袋收尘器进行技术改造，于一九九七年九月完成改造并运行至今已近两年,根据最近一次检修期间对滤袋强度所进行的测试分析表明：滤袋预期寿命可达五年以上。

关键字:除尘—收尘器一、前言根据山西水泥厂生产和技术部门提供的”山西水泥厂2000吨回转水泥窑窑尾烟气净化系统工艺流程以及有关除尘设备的设计要求和参数"，由戈尔过滤产品(上海)有限公司会同本公司在美国、新加坡、韩国等水泥厂烟气治理技术专家,利用戈尔公司在国外水泥厂烟气净化除尘设备上广泛应用GORE—TEX®薄膜滤料取得的成功经验，并对山西水泥厂目前回转水泥窑窑尾反吹风袋式除尘器的使用问题进行初步分析和研究的基础上由戈尔公司负责对山西水泥厂窑尾布袋收尘器进行技术改造，于一九九七年九月完成改造并运行至今已近两年，根据最近一次检修期间对滤袋强度所进行的测试分析表明：滤袋预期寿命可达五年以上。

二、选用GORE—TEX®薄膜滤袋对回转水泥窑窑尾反吹风大布袋除尘器的改造依据2、1 主要技术参数2、1、1 山西水泥厂回转水泥窑窑尾除尘器烟气净化技术要求及工况条件1、烟气净化的处理风量： 423，000Am3/hr．2、滤袋尺寸：Φ300×9300mm3、原设计滤袋数量: 2208只4、除尘器过滤分室： 16 室5、原设计除尘器过滤速度： 0．36m/min(全运行) 0．39m／min (一室清灰时)6、粉尘入口浓度: ≤80g/Nm37、烟气温度：＜250C8、排放指标要求：≤100mg/Nm32、1、2 水泥厂回转水泥窑窑尾烟尘的主要特点：一般来说,水泥厂回转水泥窑窑尾烟尘的主要特点有: 粒径细(平均粉尘粒径1—30μ);湿度大;烟气温度高且波动大;以及粉尘入口浓度高等特点。

2、2 水泥厂回转水泥窑窑尾烟气净化和薄膜滤料袋式除尘器的应用熟料煅烧是水泥生产中的重要工艺环节,其主要污染物为高温高浓度含尘烟气。

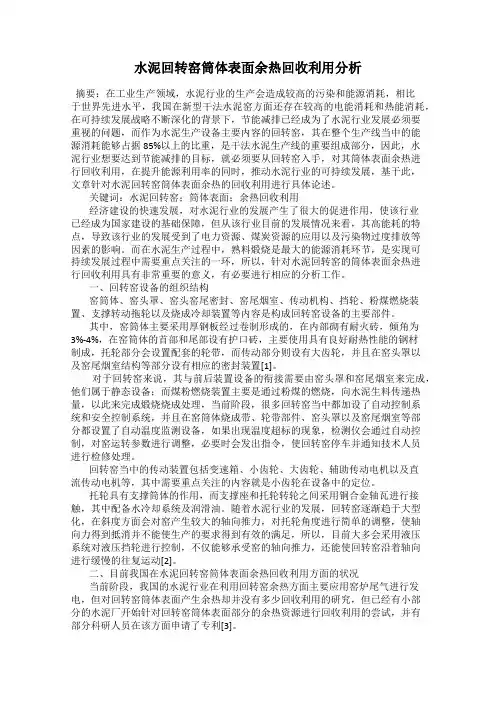

水泥回转窑筒体表面余热回收利用分析摘要：在工业生产领域，水泥行业的生产会造成较高的污染和能源消耗，相比于世界先进水平，我国在新型干法水泥窑方面还存在较高的电能消耗和热能消耗，在可持续发展战略不断深化的背景下，节能减排已经成为了水泥行业发展必须要重视的问题，而作为水泥生产设备主要内容的回转窑，其在整个生产线当中的能源消耗能够占据85%以上的比重，是干法水泥生产线的重要组成部分，因此，水泥行业想要达到节能减排的目标，就必须要从回转窑入手，对其筒体表面余热进行回收利用，在提升能源利用率的同时，推动水泥行业的可持续发展，基于此，文章针对水泥回转窑筒体表面余热的回收利用进行具体论述。

关键词：水泥回转窑；筒体表面；余热回收利用经济建设的快速发展，对水泥行业的发展产生了很大的促进作用，使该行业已经成为国家建设的基础保障，但从该行业目前的发展情况来看，其高能耗的特点，导致该行业的发展受到了电力资源、煤炭资源的应用以及污染物过度排放等因素的影响。

而在水泥生产过程中，熟料煅烧是最大的能源消耗环节，是实现可持续发展过程中需要重点关注的一环，所以，针对水泥回转窑的筒体表面余热进行回收利用具有非常重要的意义，有必要进行相应的分析工作。

一、回转窑设备的组织结构窑筒体、窑头罩、窑头窑尾密封、窑尾烟室、传动机构、挡轮、粉煤燃烧装置、支撑转动拖轮以及烧成冷却装置等内容是构成回转窑设备的主要部件。

其中，窑筒体主要采用厚钢板经过卷制形成的，在内部砌有耐火砖，倾角为3%-4%，在窑筒体的首部和尾部设有护口砖，主要使用具有良好耐热性能的钢材制成，托轮部分会设置配套的轮带，而传动部分则设有大齿轮，并且在窑头罩以及窑尾烟室结构等部分设有相应的密封装置[1]。

对于回转窑来说，其与前后装置设备的衔接需要由窑头罩和窑尾烟室来完成，他们属于静态设备；而煤粉燃烧装置主要是通过粉煤的燃烧，向水泥生料传递热量，以此来完成煅烧烧成处理，当前阶段，很多回转窑当中都加设了自动控制系统和安全控制系统，并且在窑筒体烧成带、轮带部件、窑头罩以及窑尾烟室等部分都设置了自动温度监测设备，如果出现温度超标的现象，检测仪会通过自动控制，对窑运转参数进行调整，必要时会发出指令，使回转窑停车并通知技术人员进行检修处理。

烟气余热回收技术在工业生产过程中的应用
烟气余热回收技术是一种将工业生产过程中产生的烟气中的余热进行回收利用的技术。

它可以在生产过程中将烟气中的高温余热转化为可利用的热能，从而提高能源利用效率和降低能源消耗。

在工业生产过程中，烟气是一种常见的废气，其中含有大量的余热。

烟气余热回收技术可以通过不同的方式将这些余热回收利用起来，如热交换、蒸汽发生、烟气脱硫等。

具体应用方面，烟气余热回收技术可以广泛应用于以下几个方面：
1. 锅炉系统：在工业生产中，锅炉是一种常见的设备，通过燃烧燃料产生高温烟气，烟气中的余热可以通过热交换器回收利用，用于加热水、发电等。

2. 热能回收系统：在工业生产过程中，很多工艺都会产生大量的热气，如冶金、玻璃、陶瓷等行业。

烟气余热回收技术可以有效地回收这些热气中的余热，用于加热其他介质或发电。

3. 烟气脱硫系统：燃煤、燃油等燃料的燃烧会产生大量的烟气中含有硫化物等有害物质。

烟气余热回收技术可以将烟气中的余热用于脱硫过程中的各个环节，提高脱硫效率并减少环境污染。

4. 生物质能源利用：生物质燃烧产生的烟气中含有大量的余热，可以通过烟气余热回收技术进行利用，例如用于加热农作物干燥设备等。

综上所述，烟气余热回收技术在工业生产过程中有着广泛的应用，可以有效提高能源利用效率，减少能源消耗，降低环境污染以及节约成本。

一、锅炉烟气余热回收简介：工业燃油、燃气、燃煤锅炉设计制造时，为了防止锅炉尾部受热面腐蚀和堵灰，标准状态排烟温度一般不低于180℃，最高可达250℃，高温烟气排放不但造成大量热能浪费，同时也污染环境。

热管余热回收器可将烟气热量回收，回收的热量根据需要加热水用作锅炉补水和生活用水，或加热空气用作锅炉助燃风或干燥物料。

节省燃料费用，降低生产成本，减少废气排放，节能环保一举两得。

改造投资3-10个回收，经济效益显著。

（一）气—气式热管换热器（1）热管空气预热器系列应用场合：从烟气中吸收余热，加热助燃空气，以降低燃料消耗，改善燃烧工况，从而达到节能的目的；也可从烟气中吸收余热，用于加热其他气体介质如煤气等。

设备优点：*因为属气/气换热，两侧皆用翅片管，传热效率高，为普通空预器的5-8倍；*因为烟气在管外换热，有利于除灰；*因每支热管都是独立的传热元件，拆卸方便，且允许自由膨胀；*通过设计，可调节壁温，有利于避开露点腐蚀结构型式：有两种常用的结构型式，即：热管垂直放置型，烟气和空气反向水平流动，见图1；热管倾斜放置型，烟气和空气反向垂直上下流动，见图2。

（二）气—液式热管换热器应用场合：从烟气中吸收热量，用来加热给水，被加热后的水可以返回锅炉（作为省煤器），也可单独使用（作为热水器），从而提高能源利用率，达到节能的目的。

设备优点：*烟气侧为翅片管，水侧为光管，传热效率高；*通过合理设计，可提高壁温，避开露点腐蚀；*可有效防止因管壁损坏而造成冷热流体的掺混；结构型式：根据水侧加热方式的不同，有两种常用的结构型式：水箱整体加热式（多采用热管立式放置）和水套对流加热式（多采用热管倾斜放置），如图3所示（三）气—汽式热管换热器应用场合：应用热管作为传热元件，吸收较高温度的烟气余热用来产生蒸汽，所产生的蒸汽可以并倂入蒸汽管网（需达到管网压力），也可用于发电（汽量较大且热源稳定）或其他目的。

对钢厂，石化厂及工业窑炉而言，这是一种最受欢迎的余热利用形式。
