矿⽤隔爆型移动变电站⽤⾼压侧使⽤说明书⼀、概述1．⽤途与功能：PBG1-6矿⽤隔爆型⾼压真空配电装置(以下简称“6kV配电装置”)，适⽤于具有爆炸性危险⽓体及粉尘的矿井中。

对井下6kV/50Hz 额定电流400A以下供电系统进⾏控制和保护，同时作为6kV移动变电站的⾼压配电使⽤，与我公司⽣产的XBD1系列低压保护箱组成低压故障分断⾼压的理想型移动变电站系统。

2．主要特点：●该装置分A型（独⽴开关）和B型（移变开关）两种形式，B型只是A型去掉后出线腔，因此保持结构形式的⼀致性；（见图1）●具有体积⼩、结构合理、操作直观的特性，并具备电动合闸及⼿动储能的双重机构；●具有先进的、完善的微电脑综合保护系统（保护功能见后），提⾼了整体供电的可靠性，且不必打开箱体⼤门即可进⾏保护参数的整定；●兼容所有⼤容量（2500kVA以下）移动变电站配套。

⼆、型号说明三、使⽤条件与范围1. 海拔⾼度不超过1000m；2. 周围环境温度不⾼于＋40℃，不低于－20℃；3. 空⽓相对温度不⼤于95％(25℃时)；4. 在⽆强烈颠簸和冲击振动的地⽅；5. 设备垂直⾯的安装倾斜度不⼤于15°；6. 在⽆⾜以破坏⾦属和绝缘的腐蚀性⽓体及蒸汽的场所；7. 在⽆滴⽔和⽔浸的地⽅；8. 在有沼⽓及煤尘爆炸危险的环境中。

四、外形尺⼨及重量图1开关外形图1. 外形尺⼨为：( 见图１) 1240×936×764 mm (B) 1240×936×1035 mm (A)2. 配合法兰尺⼨为：(见图２) 490×490 mm3. 重量约为：518kg(国产)(英国)图2 连接法兰五、主要技术参数与规格表1 基本参数表2 真空断路器性能表3 ⼯频耐压和冲击耐压表4 综合保护器功能及参数表5 过载保护电流─时间特性六、⼯作原理（简述）1.电⽓原理（参见图3和附录⼀：电⽓原理图）①当6kV电源接⼊⼊线腔后，通过隔离开关的分合可控制⾼压电压互感器（PT）及断路器上触头的得电与失电，操作隔离开关必须⾸先按下闭锁按钮以防⽌断路器未分断时的带电拉开；同时断路器处于合闸位置时，⾃⾝也具有与隔离开关的机械闭锁；②电压互感器(PT)⼆次输出AC100V作为综合保护及断路器分合驱动的⼯作电源，电源失压时，断路器交流电磁铁处于释放状态，从⽽闭锁断路器不能合闸；③当配电装置投⼊运⾏后，配⽤的GZBY-1型⾼压电⽹综合保护装置对配电装置的线路电压、电流、分合状态进⾏动态监控及显⽰，对系统的过载、短路、断相、漏电、绝缘监视、过压、⽋压等故障以及低压侧反馈来的故障，通过驱动断路器上的脱扣器动作实现保护（详见综保使⽤说明书）；④通过配电型硅橡胶氧化锌压敏电阻实现对真空断路器的操作过电压保护，同时消除了普通压敏电阻的爆炸隐患。

矿用移动变电站说明书关键信息项：1、产品名称：矿用移动变电站2、型号规格：＿___________________3、适用范围：＿___________________4、主要技术参数：＿___________________5、结构组成：＿___________________6、安全注意事项：＿___________________7、操作指南：＿___________________8、维护保养要求：＿___________________9、故障排除方法：＿___________________10、质量保证与售后服务：＿___________________11 产品概述矿用移动变电站是一种用于煤矿井下等特殊环境的电力设备，它将高压电源转换为适合井下设备使用的低压电源，为煤矿的生产和运营提供可靠的电力支持。

111 产品特点具有防爆、防潮、防尘等特点，能够适应煤矿井下恶劣的工作环境。

112 工作原理通过变压器将输入的高电压变换为所需的低电压，并经过一系列的保护和控制装置，确保输出电压的稳定和安全。

12 型号规格详细说明不同型号移动变电站的具体规格参数，包括额定容量、输入电压、输出电压等。

121 型号的含义解释型号中各个字母和数字所代表的意义，以便用户准确选择适合的产品。

13 适用范围明确矿用移动变电站适用于煤矿井下的采掘、运输、通风等各个环节的电力供应。

131 环境条件包括温度、湿度、海拔高度等环境因素的适用范围。

14 主要技术参数141 额定容量给出移动变电站的额定容量数值。

142 输入电压标明允许的输入电压范围。

143 输出电压说明输出电压的具体数值和可调节范围。

144 短路阻抗提供短路阻抗的相关数据。

145 绝缘等级说明绝缘材料的等级。

15 结构组成151 高压开关介绍高压开关的类型、功能和特点。

152 变压器描述变压器的结构、铁芯材质、绕组形式等。

153 低压开关阐述低压开关的性能和参数。

滕州市东大矿业有限责任公司移动变电站高低压开关技术规范书甲方：滕州市东大矿业有限责任公司乙方：泰安众诚矿山自动化有限公司经过双方共同协商，就滕州市东大矿业有限责任公司移动变电站高低压开关有关技术问题达成以下协议：1. 总则1.1 本设备技术规范书适用于滕州市东大矿业有限责任公司东大煤矿井下矿用隔爆型移动变电站。

本设备技术规范书仅提出矿用隔爆型移动变电站高低压开关的基本技术参数。

1.2 本设备技规术范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应提供符合本规范书和工业标准的优质产品。

1.3 如果乙方没有以书面形式对本规范书的条文提出异议，则意味着乙方提供的设备完全符合本规范书的要求。

1.4 本技术规范书所使用的标准如遇与乙方执行的标准不一致时，按较高标准执行。

1.5 本技术规范书经甲、乙双方确认后作为订货合同的技术附件（代技术协议书），与合同正文具有同等法律效力。

1.6 本技术规范书未尽事宜，由甲、乙双方协商确定。

1.7 生产厂家应向东大煤矿提供与本技术规范书相符的产品样板及使用说明书,偏差之处必须说明并取得东大煤矿的同意。

2. 技术要求2.1 应遵循的主要现行标准GB 3836.1-2000 《爆炸性环境电气设备通用要求》GB 3836.2-2000 《爆炸性环境电气设备隔爆型》2.2 环境条件2.2.1 周围环境温度最高温度：不高于+40℃最低温度：不低于-20℃海拔高度：不高于1000m2.2.3 适用于煤矿井下采煤工作面及掘进工作面。

2.3 矿用隔爆型移动变电站高压配电箱基本技术参数2.3.1型号：KBG -250/10Y矿用隔爆型移动变电站用高压真空开关1、额定电流：250A2、额定电压：10Kv，最高工作电压：12Kv3、额定短路开断电流：12.5KA4、额定热稳定电流：12.5KA5、额定热稳定时间：2S6、额定动稳定电流（峰值）：31.5KA7、额定关合电流（峰值）：31.5KA8、额定短路开断电流的开断次数：30次9、10、高压侧：配用10 kV矿用隔爆型真空配电装置PBG1-100A/10Kv，短路、失压、过流、接地等保护齐全。

1.2～6倍Iz
反时限特性
三相不平衡度>70%
10～20s
U>115%Ue
≤16s
U<75%Ue
≤16s
温度继电器闭合后动作
t<0.2s
系统电压 漏电电阻
1140V 660V
20 kΩ 11 kΩ
闭锁电阻
40 kΩ 22 kΩ
1kΩ电阻动作时间 ≤100ms
过载倍数 动作时间
≤1.05Iz
1.2Iz
开关拒合
失机构
是
是否吸
否
合
隔离闭
锁是否
是
为闭点
否
隔离不 到位或 闭锁按 钮坏
K3常闭
点是否
是
闭合
否
故障未 复位或 保护定 值丢失
失压机 构是否 有110V
否
断路器 控制板 坏或线 路不通
是
失压机 构坏
正常
更
换
或
原理图
处
理
110V 电源、 保险或 PLC坏
否
PLC 指
示灯是
是
否正常
按钮坏 或24V 线路不
1.5Iz
2Iz
∞
80～120s 45～50s 15～20s
过载保护电流－时间特性
6Iz 8～10s
三、电气原理—高压（弹簧机构）开关演示图
GOT
合隔离 电 合 电 分 清 空 故障处理
工 作
PLC 电 源
FK断闭开合 FK2
Y合M 隔离后
断P路T器得合电分闸采
模 拟
量
样
输
开 P40 K1
关 P41
开关拒分
是

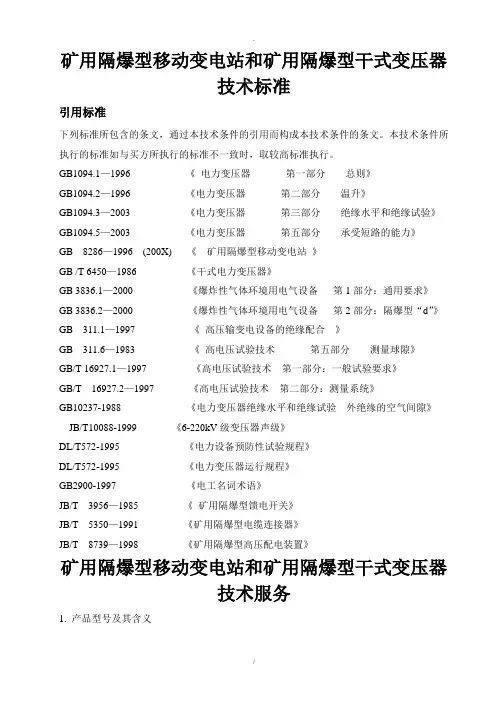

矿用隔爆型移动变电站和矿用隔爆型干式变压器技术标准引用标准下列标准所包含的条文，通过本技术条件的引用而构成本技术条件的条文。

本技术条件所执行的标准如与买方所执行的标准不一致时，取较高标准执行。

GB1094.1—1996 《电力变压器第一部分总则》GB1094.2—1996 《电力变压器第二部分温升》GB1094.3—2003 《电力变压器第三部分绝缘水平和绝缘试验》GB1094.5—2003 《电力变压器第五部分承受短路的能力》GB 8286—1996 (200X) 《矿用隔爆型移动变电站》GB /T 6450—1986 《干式电力变压器》GB 3836.1—2000 《爆炸性气体环境用电气设备第1部分：通用要求》GB 3836.2—2000 《爆炸性气体环境用电气设备第2部分：隔爆型“d”》GB 311.1—1997 《高压输变电设备的绝缘配合》GB 311.6—1983 《高电压试验技术第五部分测量球隙》GB/T 16927.1—1997 《高电压试验技术第一部分：一般试验要求》GB/T 16927.2—1997 《高电压试验技术第二部分：测量系统》GB10237-1988 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》JB/T10088-1999 《6-220kV级变压器声级》DL/T572-1995 《电力设备预防性试验规程》DL/T572-1995 《电力变压器运行规程》GB2900-1997 《电工名词术语》JB/T 3956—1985 《矿用隔爆型馈电开关》JB/T 5350—1991 《矿用隔爆型电缆连接器》JB/T 8739—1998 《矿用隔爆型高压配电装置》矿用隔爆型移动变电站和矿用隔爆型干式变压器技术服务1. 产品型号及其含义矿用隔爆型移动变电站以下列型号作为标识K B S G ＺＹ9 —□/□高压侧额定电压kV变压器额定容量kV A性能水平代号移动组合干式三相矿用隔爆型2. 设备到现场后，协助用户进行设备地面试运转及井下的安装和调试以及运行维护方面的图纸、说明书和有关资料。

使 用 说 明 书0ZL.469.002江苏中联电气 股份有限公司KBSGZY-50～6300/6-10矿用隔爆型移动变电站共7页 第1页1 用途与功能KBSGZY-50～6300/6-10矿用隔爆型移动变电站适用于煤矿井下和周围介质中含甲烷混合气体和煤尘，且有爆炸危险的环境中。

在额定频率为50Hz，一次侧电压为10kV 或6kV、中性点不接地的三相电力系统中运行，为煤矿井下的各种动力设备和各种用电装置提供电源。

具有较完善的的短路、过载、漏 电、过压、欠压保护功能，高压开关与低压开关之间及高压开关与上一级高压配电装置之间具有电气联锁，高压开关具有开盖电气联锁和移动变电站具有超温报警功能。

2 正常使用条件a．海拔不超过1000m； b．环境温度：最高气温 40℃最热月平均温度 30℃ 最高年平均温度 20℃最低气温 －5℃c． 空气相对湿度不超过95%（25℃时）；d． 在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e． 无强烈颠簸、震动和与垂直面的倾斜度不超过15º的环境； f． 无足以腐蚀金属和破坏绝缘的气体和蒸汽； g． 无滴水的场所；h． 电源电压的波形近似于正弦波； i． 三相电源电压近似对称。

3 型号说明、执行标准及防爆型式和标志3.1矿用隔爆型移动变电站以如下型号作为标志：3.2产品执行标准：GB3836.1～2-2000、GB8286-2005、Q/3209003ZL006-2008。

3.3防爆标志：Exd1 4 技术参数4.1 电压组合及联结组标号（见表1）。

表1 电 压 组 合额定容量，kVA 一次电压，V 二次电压，V联结组标号50100 160 200 250 693/400315 400 500 630 1200/693 Yy0(d11)800 1000 1200/693 3450 Yy0(d11) Yyn0 1250 1600 2000 2500 1200、3450Yy0、Yyn0、Dyn113150 4000 5000 63006000， 100003450 Dyn11注：当二次电压为693/400V 或1200/693V 时，如订货未注明，出厂时为400V 或693V。

0000 0000000000000000 000目录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前言本说明书按照GB 9969.1-1998工业产品使用说明书总则进行编制。

KBSGZY系列矿用隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求，符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。

警告：本产品属于高压设备，危险！用户在使用时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆面！使用前请认真阅读使用说明书！1.概述1.1产品性能和适用范围：KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。

高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆，再经高温烘焙固化，保证了线圈的电气绝缘强度和机械强度。

铁心采用优质高导磁冷扎硅钢片，45℃全斜接缝、无冲孔，极大的提高了整个变压器的性能。

本系列产品适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井中，将一次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电力输送和做综合机械化采煤电源之用。

1.2使用条件：a)海拔不超过1000m；b)环境温度：最高气温40℃，最热月平均温度30℃，最高年平均温度20℃，最低气温-5℃；c)空气相对湿度：不大于95﹪（﹢25℃时）；d)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。

BXB-□/1140(660)ＹBXB-□/3.3Y矿用隔爆型移动变电站用低压侧保护箱使用说明书泰安市众诚矿山自动化有限公司企 业 简 介泰安市众诚矿山自动化有限公司坐落在五岳之首巍巍泰山脚下，地处交通便利的泰安市南高新技术开发区星火科技园，公司建筑面积1万多平方米，是专业从事矿山自动化设备设计、生产、改造，集科研与生产一体的高新技术企业。

公司先后被泰安市和山东省认定为高新技术企业，连年获得山东省科技进步一等奖，并被市工商局评为守合同重信用企业。

公司产品获得多项国家实用新型专利证书，并通过国家工业产品许可证、煤矿安全标志准用证和防爆合格证的认证许可，企业还通过了ISO9001质量体系认证。

公司技术力量雄厚，由从事矿山自动化设备研究多年的专家、教授及新一代科研人员组成。

大专以上学历56人，科技人员25人，直接从事研制开发的科技人员16人。

公司充分利用山东科技大学产、学、研平台，发挥学校专家、教授及科研人员对煤矿生产装备熟悉的优势，开发了一系列独具特色的高新技术产品。

公司还接纳相关专业的学生实习，又可成为他们科研成果的孵化地。

许多学士、硕士论文也从公司育出。

公司主导产品有：⑴KBG-□/6Y〖KBG-□/10Y〗矿用隔爆型移动变电站用（永磁）高压真空开关；⑵BXB-□/1140（660）Y〖BXB-□/3.3Y〗矿用隔爆型移动变电站用低压侧保护箱；（3）PBG-630（400）/10（6）矿用隔爆型高压真空配电装置；（4）QBZM-□/1140（660）N矿用隔爆型真空可逆电磁起动器。

此系列产品系全国首次采用进口工业可编程序控制器（PLC）和人机界面（GOT），达到国内领先、国际先进水平，打破了国外品牌的市场垄断和价格垄断格局。

公司系列产品经专家-检测组现场外观检查和电气测试，认为产品外观整洁，结构合理，产品名称、标志牌与防爆合格证和MA标志准用证及技术标准相符，电气试验测试各项电气性能指标均达到并超过国家和煤炭行业有关标准要求，符合设计目标。

KBSGZY-T-口/10(6)系列矿用隔爆型移动变电站（执行标准：Q/320115DQ03-2011和GB8286-2005）使用说明书南京大全变压器有限公司目录1．概述 (3)2．使用条件 (3)3．产品分类 (3)4．结构概述 (4)5．移动变电站额定性能数据 (7)6．移动变电站各组成部分配套技术参数 (9)7．外形尺寸及重量 (11)8．安装调整 (11)9．运输储存 (12)10．产品验收 (12)11．常见故障原因和处理方法 (13)12.订货须知 (13)13.售后服务 (13)使用前请详细阅读《使用说明书》，错误的操作和使用可能会导致身体的伤害或设备的损坏！1、概述KBSGZY-T-口/10（6）系列矿用隔爆型移动变电站（以下简称移动变电站)，是由移动变电站用干式变压器、高压负荷开关(或高压真空配电装置)和低压馈电开关(或低压保护箱)等三个部分组合而成的移动式成套装置。

移动变电站主要用于煤矿井下，作为额定频率为50Hz，额定一次电压为6kV或10kV、额定二次电压为660V或1140V，中性点不直接接地的三相电力系统中运行，可以随工作场地移动，为煤矿井下的各种动力设备和各种用电装置提供电源。

本产品符合标准《Q/320115DQ03-2011》和《GB8286-2005》的要求2、使用条件矿用隔爆型移动变电站在下列条件下保证长期工作：a)海拔不超过1000m；b)环境温度：最高气温+40℃最高日平均温度+30℃最高年平均温度+20℃最低气温-5℃c)空气相对湿度不超过95%(+25℃时)；d)有甲烷混合气体和煤尘,且有爆炸危险的矿井中e)无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境；f)无足以腐蚀金属和破坏绝缘的气体和蒸汽；g)无滴水的地方；h)电源电压的波形近似正弦波；i)三相电源电压近似对称。

3、产品分类3.1、移动变电站的防爆型式和防爆标志防爆型式为：矿用隔爆型；防爆标志为：ExdI3.2、型号及含义矿用隔爆型移动变电站型号表示如下：K B S G Z Y□/□高压侧额定电压,6或10kV额定容量,kV A移动式组合结构“干”式“三”相矿用隔爆例如：一台3相、铜导线、空气自冷式、额定容量630kV A、一次侧电压10kV、二次侧电压1140/660V 的矿用隔爆型移动变电站型号表示KBSGZY-T-630/10。

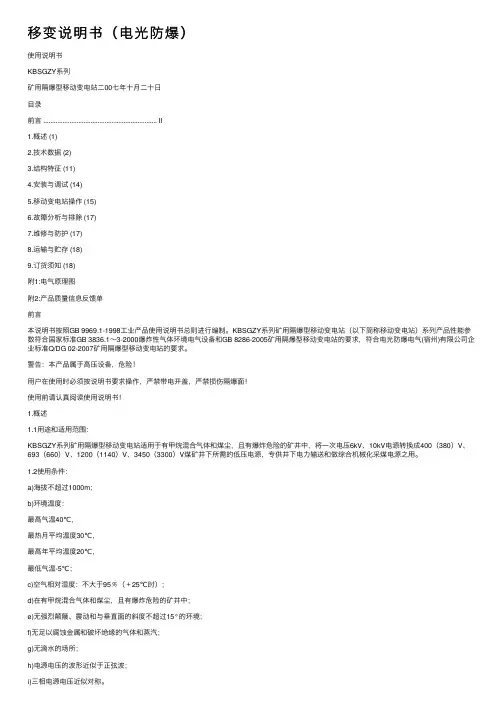

移变说明书（电光防爆）使⽤说明书KBSGZY系列矿⽤隔爆型移动变电站⼆00七年⼗⽉⼆⼗⽇⽬录前⾔ (II)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电⽓原理图附2:产品质量信息反馈单前⾔本说明书按照GB 9969.1-1998⼯业产品使⽤说明书总则进⾏编制。

KBSGZY系列矿⽤隔爆型移动变电站（以下简称移动变电站）系列产品性能参数符合国家标准GB 3836.1～3-2000爆炸性⽓体环境电⽓设备和GB 8286-2005矿⽤隔爆型移动变电站的要求，符合电光防爆电⽓(宿州)有限公司企业标准Q/DG 02-2007矿⽤隔爆型移动变电站的要求。

警告：本产品属于⾼压设备，危险！⽤户在使⽤时必须按说明书要求操作，严禁带电开盖，严禁损伤隔爆⾯！使⽤前请认真阅读使⽤说明书！1.概述1.1⽤途和适⽤范围：KBSGZY系列矿⽤隔爆型移动变电站适⽤于有甲烷混合⽓体和煤尘，且有爆炸危险的矿井中，将⼀次电压6kV、10kV电源转换成400（380）V、693（660）V、1200（1140）V、3450（3300）V煤矿井下所需的低压电源，专供井下电⼒输送和做综合机械化采煤电源之⽤。

1.2使⽤条件：a)海拔不超过1000m；b)环境温度：最⾼⽓温40℃，最热⽉平均温度30℃，最⾼年平均温度20℃，最低⽓温-5℃；c)空⽓相对湿度：不⼤于95﹪（﹢25℃时）；d)在有甲烷混合⽓体和煤尘，且有爆炸危险的矿井中；e)⽆强烈颠簸、震动和与垂直⾯的斜度不超过15°的环境；f)⽆⾜以腐蚀⾦属和破坏绝缘的⽓体和蒸汽；g)⽆滴⽔的场所；h)电源电压的波形近似于正弦波；i)三相电源电压近似对称。

1.3执⾏标准：GB 8286—2005 矿⽤隔爆型移动变电站Q/DG 02—2007 矿⽤隔爆型移动变电站1.4型号含义1.4.1防爆类型：矿⽤隔爆型1.4.2防爆标志：ExdⅠ1.4.3移动变电站以如下型号作为标志：⼆次侧额定电压/kV(⾮此电压等级此处⽆标⽰)⼀次侧额定电压/kV额定容量/kVA移动变电站⼲式三相隔爆型矿⽤举例：矿⽤隔爆型三相⼲式630kVA、6kV级组合式移动变电站型号为：KBSGZY-630/6。

移动变电站拉移注意事项
移动变电站拉移注意事项
拉移前检查事项：
1、拉移前检查移动变电站的固定支杆或地锚有无位移或失效
情况，检查回头轮连接状况。

2、检查拉移绞车完好情况（钢丝绳、铧头、制动闸、绞车信
号等）。

3、检查各个车盘之间的连接状况，连接销是否有外吐、受折
现象。

4、检查轨道各个阻车器是否使用正常。

5、检查各个车盘用的掩木是否取出。

6、检查移动变电站车盘之间接地线和主接地线连接是否完好
无缺。

7、检查车盘之间的电缆、胶管有无挤、刮现象。

8、提前将泵站供水管路改好，吊挂好。

9、提前将单轨吊固定牢靠，防止松绞车绳时，单轨吊后滑。

10、检查拖地电缆，将拉移过程中可能受挤、刮的因素解决掉。

拉移过程注意事项：
1.检查完毕后，所有无关人员全部撤离拉移区，相关人员在
移动变电站头、尾工作。

2.将移动变电站高压停电，准备拉移。

3.拉移时尽量平稳，用好制动闸，防止移动变电站后滑；观
察好绞车受力情况，出现受力异常情况，立即停止拉移，
查清原因后再拉移。

4.拉移过程中移动变电站尾绞车司机应配合默契，根据拉移
量及时松绞车绳，同时检查拖地电缆是否有受挤、刮现象。

5.拉移过程中应观察好车盘间电缆、胶管，防止受挤、刮。

6.拉移过程中要及时将煤帮上的高、低压电缆摘下，顺序盘
在储存车盘上。

7.拖地电缆基本拉直后，停止拉移。

8.将拉移绞车停电、制动。

9.恢复高压供电。

10.各个车盘掩木恢复。

11.将重载车盘用40t链子拴固在铁轨上。
