矿井通风仿真系统简介

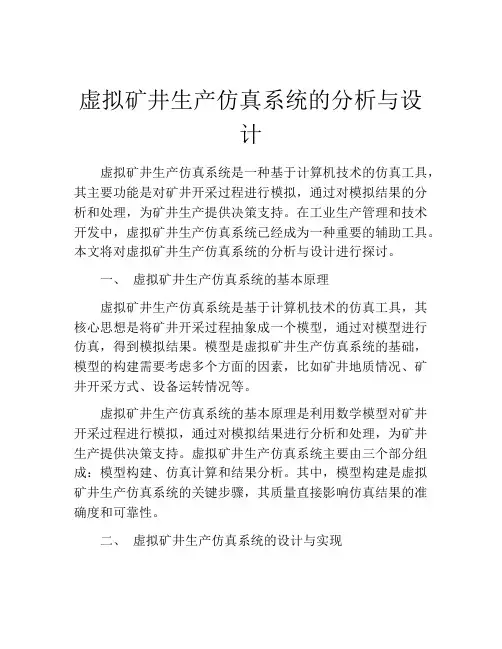

虚拟矿井生产仿真系统的分析与设计虚拟矿井生产仿真系统是一种基于计算机技术的仿真工具，其主要功能是对矿井开采过程进行模拟，通过对模拟结果的分析和处理，为矿井生产提供决策支持。

在工业生产管理和技术开发中，虚拟矿井生产仿真系统已经成为一种重要的辅助工具。

本文将对虚拟矿井生产仿真系统的分析与设计进行探讨。

一、虚拟矿井生产仿真系统的基本原理虚拟矿井生产仿真系统是基于计算机技术的仿真工具，其核心思想是将矿井开采过程抽象成一个模型，通过对模型进行仿真，得到模拟结果。

模型是虚拟矿井生产仿真系统的基础，模型的构建需要考虑多个方面的因素，比如矿井地质情况、矿井开采方式、设备运转情况等。

虚拟矿井生产仿真系统的基本原理是利用数学模型对矿井开采过程进行模拟，通过对模拟结果进行分析和处理，为矿井生产提供决策支持。

虚拟矿井生产仿真系统主要由三个部分组成：模型构建、仿真计算和结果分析。

其中，模型构建是虚拟矿井生产仿真系统的关键步骤，其质量直接影响仿真结果的准确度和可靠性。

二、虚拟矿井生产仿真系统的设计与实现虚拟矿井生产仿真系统的设计与实现需要考虑多个因素，包括模型构建、仿真计算和结果分析。

以下为虚拟矿井生产仿真系统关键设计和实现步骤：1. 模型构建每个虚拟矿井生产仿真系统都需要具备一个完整的三维模型，其中包括矿井地质情况、矿井设备和开采过程等多方面因素。

为了构建出准确的模型，需要进行大量的数据采集和处理，例如采集矿井地质信息、矿井设备参数和运转数据等。

在模型构建过程中，需要考虑到矿井开采过程中的各种潜在情况，例如矿体变形、水文地质情况和矿井安全等级等因素。

构建好的模型需要根据矿井实际情况进行验证和调整。

2. 仿真计算在虚拟矿井生产仿真系统中，仿真计算是产生仿真结果的关键步骤。

仿真计算是通过数学模型对矿井开采过程进行模拟，并得到相应的仿真结果。

在仿真计算过程中，需要考虑多种因素，例如矿井设计参数、矿井开采方式和设备运转状况等。

通过不断的计算和调整，可以得到与实际生产情况相近的仿真结果。

Ventsim三维通风仿真系统在华晋焦煤沙曲二矿四采区4401综采面通风系统调整上的应用作者：李张彤来源：《中国化工贸易·下旬刊》2017年第06期摘要：本文利用ventsim三维通风仿真系统软件构建了沙曲二矿4401综采工作面的三维通风系统网络解算模型，通过对通风系统进行了风网解算、风流模拟和风量分配，解决了4401综采工作面在通风系统调整过程中遇到的涉及范围广、调整难度大、风量难以合理分配的难题。

实践证明，ventsim三维通风仿真系统能够满足沙曲二矿新信息化、智能化管理要求，实现了矿井安全、高效、经济运行。

关键词：ventsim；三维通风仿真；风网解算；风流模拟1 工程概况及Ventsim三维通风仿真系统简介1.1 工程背景沙曲二矿隶属于华晋焦煤有限责任公司，矿井位于河东煤田中段、离柳矿区西南部，主采4#、5#煤层。

4401工作面是四采区第一个4#煤工作面，目前已形成全风压通风系统。

由于该工作面位于回风斜井主扇担负区域的最末端，而其回风联络巷位于白家坡回风立井主扇担负区域，因此该工作面的通风系统调整存在涉及区域广、调整难度大、影响因素多等困难，仅依靠经验，很难准确解决上述问题。

1.2 ventsim三维通风仿真系统简介Ventsim三维通风仿真软件是一款实用性较强的矿井通风仿真模拟软件。

该软件使用计算机图形系统建立矿井三维通风网络模型，通过对巷道的断面、风阻等参数进行赋值，通过风网解算、风流模拟和风量分配，对通风系统的效果进行模拟检测、控制与优化设计，从而为矿山管理人员和技术人员提供必要的数据支持，以辅助通风和生产决策。

2 三维通风网络模型的构筑2.1 三维模型的建立为建立4401工作面及其回风系统的三维通风模型，首先我们在矿井最新的采掘工程平面图上描出4401工作面、3402轨道巷、3402回风联络巷和四采区1#底抽巷等巷道的中心线，再在中心线的每个节点导入获取的节点标高数据，然后将AutoCAD图保存为DXF格式。

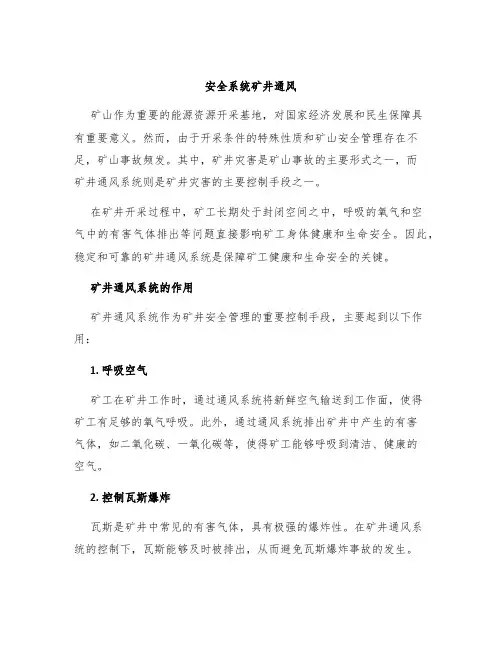

安全系统矿井通风矿山作为重要的能源资源开采基地，对国家经济发展和民生保障具有重要意义。

然而，由于开采条件的特殊性质和矿山安全管理存在不足，矿山事故频发。

其中，矿井灾害是矿山事故的主要形式之一，而矿井通风系统则是矿井灾害的主要控制手段之一。

在矿井开采过程中，矿工长期处于封闭空间之中，呼吸的氧气和空气中的有害气体排出等问题直接影响矿工身体健康和生命安全。

因此，稳定和可靠的矿井通风系统是保障矿工健康和生命安全的关键。

矿井通风系统的作用矿井通风系统作为矿井安全管理的重要控制手段，主要起到以下作用：1. 呼吸空气矿工在矿井工作时，通过通风系统将新鲜空气输送到工作面，使得矿工有足够的氧气呼吸。

此外，通过通风系统排出矿井中产生的有害气体，如二氧化碳、一氧化碳等，使得矿工能够呼吸到清洁、健康的空气。

2. 控制瓦斯爆炸瓦斯是矿井中常见的有害气体，具有极强的爆炸性。

在矿井通风系统的控制下，瓦斯能够及时被排出，从而避免瓦斯爆炸事故的发生。

3. 控制矿尘在矿井开采作业中，矿工会产生大量的矿尘，可能对矿工的健康和矿井的安全造成威胁。

矿井通风系统的控制能够有效地控制矿尘的产生和扩散，保障矿工健康和矿井安全。

矿井通风系统的管理为了保障矿井通风系统的稳定和可靠，必须实施全面、科学、系统的管理。

具体措施包括：1. 完善设备要保证矿井通风系统的正常运行，必须具有完善的设备。

这不仅包括通风机、风机、风门、风道等设备的数量，还包括设备的安装、检修、维护等方面。

2. 管理维护设立专门的通风管理部门，定期对通风系统进行检查、检修和维护。

对于问题频发的矿井，应加强管理力度，做到问题及时处理和修复。

3. 加强人员管理矿井通风系统的管理需要涉及人员部分，需要在源头严格控制。

矿工、电工等专业人员需要接受熟练的通风安全知识培训，提高掌握通风操作技能和应对突发事故的应急能力。

矿井通风系统的发展矿井通风系统的发展从单一的矿井通风转向了矿山全面通风，这是矿井通风系统发展的重要阶段。

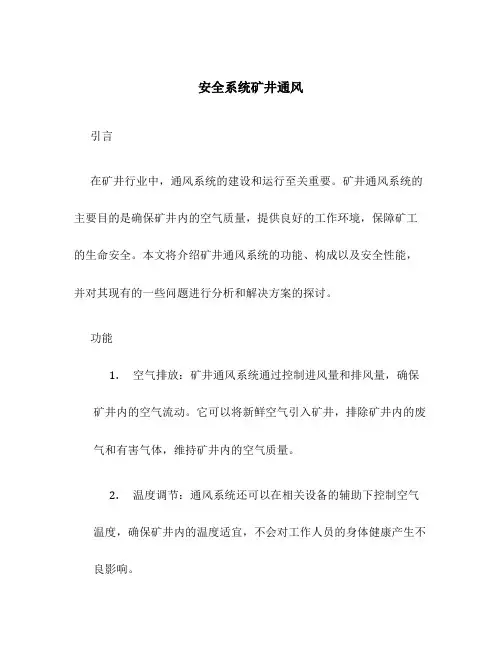

安全系统矿井通风引言在矿井行业中，通风系统的建设和运行至关重要。

矿井通风系统的主要目的是确保矿井内的空气质量，提供良好的工作环境，保障矿工的生命安全。

本文将介绍矿井通风系统的功能、构成以及安全性能，并对其现有的一些问题进行分析和解决方案的探讨。

功能1.空气排放：矿井通风系统通过控制进风量和排风量，确保矿井内的空气流动。

它可以将新鲜空气引入矿井，排除矿井内的废气和有害气体，维持矿井内的空气质量。

2.温度调节：通风系统还可以在相关设备的辅助下控制空气温度，确保矿井内的温度适宜，不会对工作人员的身体健康产生不良影响。

3.气体监测：通风系统会安装气体监测设备，及时检测并报警有害气体的浓度超标情况，保障工作人员的安全。

4.防火防爆：通风系统需要选用具有防爆性能的设备和材料，并配备相应的防火设施，以防止发生火灾和爆炸事故。

构成矿井通风系统通常由以下四部分构成：主风机主风机是矿井通风系统的核心设备，用于提供风力。

主风机通常根据矿井的实际情况选择，其容量和风压需要根据矿井的大小和复杂程度进行合理计算和设计。

分支风机位于矿井不同的分支位置，用于分配主风机供应的风力。

分支风机的数量和容量根据矿井的分支情况进行确定，以保证整个矿井的通风均衡。

风道系统风道系统是用于传输空气的管道系统。

它通常由进风道和排风道组成，进风道用于输送新鲜空气，排风道用于排除废气和有害气体。

风道系统应该严密可靠，防止空气泄漏和污染。

控制系统控制系统用于监测和控制矿井通风系统的运行。

它可以实时监测风机和风道的状态，控制进风量和排风量，以保持矿井内的空气质量稳定。

在矿井通风系统的运行过程中，需要注意以下几个方面来确保安全性能：1.设备的选择：选择具有防爆性能的设备和材料，以防止发生火灾和爆炸风险。

2.气体监测和报警：安装合适的气体监测设备，并设置报警装置，及时监测和警示有害气体的浓度超标情况。

3.定期维护和检查：定期对通风设备和风道系统进行维护和检查，确保设备的正常运行和风道的通畅。

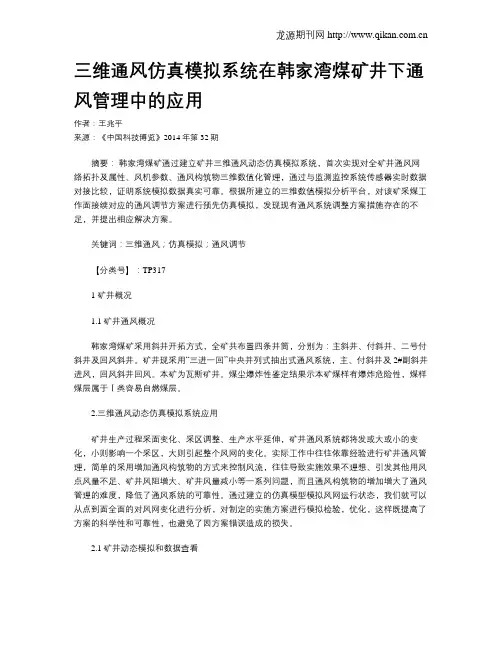

三维通风仿真模拟系统在韩家湾煤矿井下通风管理中的应用作者：王兆平来源：《中国科技博览》2014年第32期摘要：韩家湾煤矿通过建立矿井三维通风动态仿真模拟系统，首次实现对全矿井通风网络拓扑及属性、风机参数、通风构筑物三维数值化管理，通过与监测监控系统传感器实时数据对接比较，证明系统模拟数据真实可靠。

根据所建立的三维数值模拟分析平台，对该矿采煤工作面接续对应的通风调节方案进行预先仿真模拟，发现现有通风系统调整方案措施存在的不足，并提出相应解决方案。

关键词：三维通风；仿真模拟；通风调节【分类号】：TP3171 矿井概况1.1矿井通风概况韩家湾煤矿采用斜井开拓方式，全矿共布置四条井筒，分别为：主斜井、付斜井、二号付斜井及回风斜井。

矿井现采用“三进一回”中央并列式抽出式通风系统，主、付斜井及2#副斜井进风，回风斜井回风。

本矿为瓦斯矿井。

煤尘爆炸性鉴定结果示本矿煤样有爆炸危险性，煤样煤层属于Ⅰ类容易自燃煤层。

2.三维通风动态仿真模拟系统应用矿井生产过程采面变化、采区调整、生产水平延伸，矿井通风系统都将发或大或小的变化，小则影响一个采区，大则引起整个风网的变化。

实际工作中往往依靠经验进行矿井通风管理，简单的采用增加通风构筑物的方式来控制风流，往往导致实施效果不理想、引发其他用风点风量不足、矿井风阻增大、矿井风量减小等一系列问题，而且通风构筑物的增加增大了通风管理的难度，降低了通风系统的可靠性。

通过建立的仿真模型模拟风网运行状态，我们就可以从点到面全面的对风网变化进行分析，对制定的实施方案进行模拟检验，优化，这样既提高了方案的科学性和可靠性，也避免了因方案错误造成的损失。

2.1矿井动态模拟和数据查看通过系统中的“风流模拟”工具就可以完成整个风网动态解算分析，既可以调用数据表进行查看解算结果，也可以直接点击想要查看的巷道来查看结果。

系统拥有的“数据颜色图例管理器”方便选取任意参数（风量、风速、阻力等通风数据）在整个风网内查看参数的变化，直观简洁。

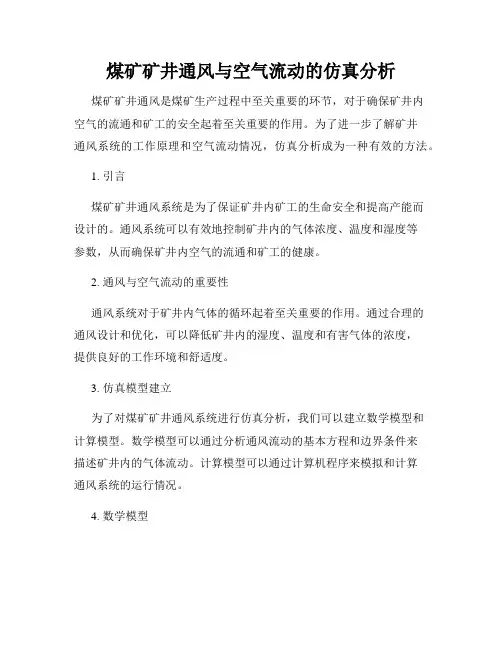

煤矿矿井通风与空气流动的仿真分析煤矿矿井通风是煤矿生产过程中至关重要的环节，对于确保矿井内空气的流通和矿工的安全起着至关重要的作用。

为了进一步了解矿井通风系统的工作原理和空气流动情况，仿真分析成为一种有效的方法。

1. 引言煤矿矿井通风系统是为了保证矿井内矿工的生命安全和提高产能而设计的。

通风系统可以有效地控制矿井内的气体浓度、温度和湿度等参数，从而确保矿井内空气的流通和矿工的健康。

2. 通风与空气流动的重要性通风系统对于矿井内气体的循环起着至关重要的作用。

通过合理的通风设计和优化，可以降低矿井内的湿度、温度和有害气体的浓度，提供良好的工作环境和舒适度。

3. 仿真模型建立为了对煤矿矿井通风系统进行仿真分析，我们可以建立数学模型和计算模型。

数学模型可以通过分析通风流动的基本方程和边界条件来描述矿井内的气体流动。

计算模型可以通过计算机程序来模拟和计算通风系统的运行情况。

4. 数学模型数学模型是对矿井通风系统的物理现象进行抽象和数学化的表达。

通过分析质量守恒、动量守恒和能量守恒等方程，可以建立描述矿井内气体流动的数学模型。

5. 计算模型计算模型是通过计算机程序对矿井通风系统进行模拟和计算的工具。

通过建立计算模型，可以模拟不同工况下的通风系统运行情况，并预测可能出现的问题。

6. 仿真分析借助于仿真模型，我们可以对煤矿矿井通风系统进行仿真分析。

通过改变不同参数和边界条件，我们可以研究通风系统的性能和运行情况，并评估其对矿工安全和矿井生产的影响。

7. 结果和讨论通过对通风系统进行仿真分析，我们可以得到不同工况下的通风效果和空气流动情况。

根据结果和讨论，我们可以评估现有通风系统的性能和改进空间，并采取相应的措施来提高通风效果。

8. 应用前景煤矿矿井通风与空气流动的仿真分析在煤矿安全生产中具有重要的应用前景。

通过合理利用仿真分析方法，可以预测通风系统的运行情况、优化通风系统的设计和改进，从而提高矿工的安全性和矿井的生产效率。

金川二矿区矿井通风仿真系统MVSS数学模型简介
赵千里;刘剑
【期刊名称】《矿业快报》
【年(卷),期】2001(000)012
【摘要】金川二矿区矿井通风仿真系统采用了通风网络理论、图论、集合论等方法，建立了通风仿真数学模型、网络优化调节数学模型、角联风路自动识别数学模型等，为矿井通风仿真系统和程序设计简便化，提供了科学原理和算法原理。

【总页数】4页(P38-41)
【作者】赵千里;刘剑
【作者单位】金川有色金属公司安全环保部,;辽宁工程技术大学
【正文语种】中文
【中图分类】TD7
【相关文献】
1.金川二矿区矿井通风系统改造方案优化研究 [J], 高建科;党明智;赵千里;张江
2.金川二矿区矿井通风仿真系统MVSS数学模型 [J], 赵千里;党明智;高建科
3.金川二矿区矿井通风仿真系统MVSS数学模型 [J], 赵千里;党明智;刘剑
4.金川二矿区矿井通风仿真系统数学模型研究与应用 [J], 刘剑;贾进章;赵千里
5.用矿井通风仿真系统(MVSS)确定通风系统优化改造方案 [J], 赵千里;刘剑
因版权原因，仅展示原文概要，查看原文内容请购买。

某矿“煤矿三维通风动态仿真模拟系统”该矿井通风方式为为机械抽出式，通风系统为中央分列式，由主、副斜井进风，回风斜井回风。

矿井进风为主斜井、副斜井，回风为回风斜井，均服务于整个矿井。

回风斜井现有对旋式轴流风机2台，1台工作，1台备用，该矿已有巷道布置情况，开采水平沿3号煤层底板布置运输大巷、轨道大巷和回风大巷。

一水平运输大巷、轨道大巷、进风行人巷、回风大巷道均沿3号煤层底板布置，一采区运输巷、一采区轨道巷沿3号煤层底板布置，一采区回风巷沿3号煤层顶板布置。

目前制约煤矿通风安全管理水平的主要问题是通风系统图与通风网络图是分离的，两图之间只能通过节点和分支号来识别，极易出错；对于日常的通风管理还停留在手工计算的水平，费时费力；风量调节凭经验，需要多次调整，通风安全管理科技水平较低，因此急需建立煤矿三维通风动态仿真模拟系统。

建立矿井三维通风动态仿真模拟系统主要依据该矿采掘工程图，测点标高，通风系统图，及最近一次的阻力测定报告和风机性能检验报告。

该系统的建立不仅是图形上与实际情况一致，而且通风基础参数也必须与实际一致，确保通风网络解算结果满足当前通风系统现状，需要对解算数据进行可靠性检验，确保误差在允许范围内。

煤矿三维通风动态仿真模拟系统主要实现功能如下：通风网络解算和风流动态模拟；模拟风门、风窗、密闭等通风构筑物设置和风量调节效果；模拟新掘和废弃井巷后风网系统的变化；辅助进行短期和长期通风系统规划；模拟烟雾、粉尘、有害气体扩散路径和浓度，辅助进行灾害预案制定和紧急情况处理；矿井自然风压分析；串联通风和污风循环预测等功能。

矿井三维通风动态仿真模拟系统建成后可作为矿山通风辅助决策分析平台，将复杂的通风参数和通风过程以三维动态图形的方式简单、直观的展现出来，通风技术人员可从任意角度观察和调整通风系统，实现巷道风量分配的实时解算和分析，为通风系统的优化和改造方案的模拟奠定基础，实现了矿井通风系统三维立体图形与通风网络数据的一体化整合，使煤矿日常通风管理和通风系统优化分析更加方便，提高矿井生产决策人员的科学管理水平。

矿井通风系统的名词解释矿井通风系统是指为了保障矿井内工人的安全和生产的正常进行而设计和安装的系统。

它通过调节和控制矿井内部的气流和空气质量，来维持适宜的工作环境。

矿井通风系统包括了多个关键组成部分，如通风机、风门、巷道、通风管道等。

一、通风机通风机是矿井通风系统的核心部件之一，它扮演着将新鲜空气输送至矿井底部、排出有害气体和粉尘的关键角色。

通风机根据其工作原理和用途可分为离心通风机和轴流通风机。

离心通风机利用离心力将气体抛离至周围空间，适用于较大风量的输送。

而轴流通风机则通过螺旋桨的推动来实现气体的输送，适用于较小范围的通风。

二、风门风门是通风系统中用来调节气流的装置。

它能够控制气流的流量和方向，以达到矿井内部的适宜通风效果。

风门的种类繁多，包括手动风门和自动风门。

手动风门通常由工人通过手动操作来调节气流，而自动风门则根据系统监测到的气流情况来自动调节风门的开启程度。

三、巷道巷道是矿井中用于输送气流和人员、设备的通道。

它们通过连接矿井各个工作区域，实现空气的流通和分布。

巷道还承担着分割不同区域的功能，以便进行矿石的开采和矿井的管理。

巷道的设计需要考虑气流的通畅性、通风效果以及安全性。

四、通风管道通风管道是通风系统中的输送介质，负责将气流从通风机输送至矿井的各个区域。

通风管道的设计应具备较小的阻力和流体动力学的合理分布，以确保气流有效传输，达到适当的通风效果。

通风管道还应具备防火、防爆等特性，以提供安全的通风环境。

矿井通风系统的正常运行对于矿井工人的生命安全具有至关重要的意义。

它通过控制气流来降低有害气体的浓度、减少粉尘的产生和传播，有效防止矿井发生火灾、爆炸和通风不畅等事故。

同时，适当的通风系统还可以改善工作环境，提高工人的生产效率。

然而，矿井通风系统也面临着一些挑战。

首先，矿井的地质条件复杂多变，通风系统的设计需要充分考虑地质特征和地下水的情况，以确保系统的可行性和稳定性。

其次，通风系统需要进行定期的维护和清洁，以保持其正常运行。
