下载文档原格式

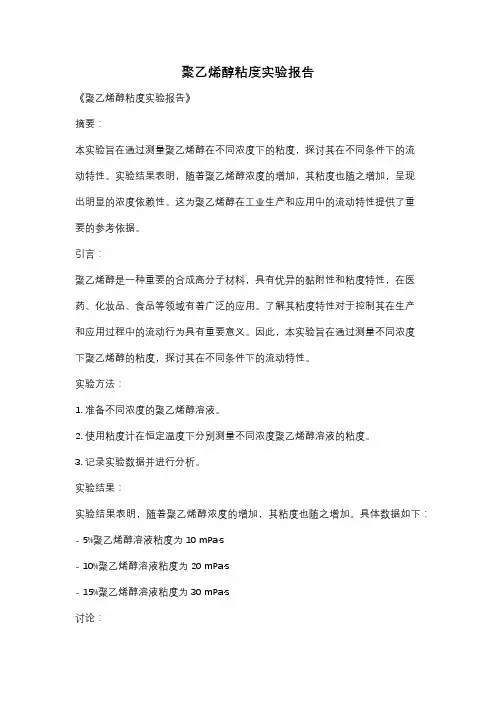

聚乙烯醇粘度实验报告《聚乙烯醇粘度实验报告》摘要：本实验旨在通过测量聚乙烯醇在不同浓度下的粘度，探讨其在不同条件下的流动特性。
实验结果表明，随着聚乙烯醇浓度的增加，其粘度也随之增加，呈现出明显的浓度依赖性。
这为聚乙烯醇在工业生产和应用中的流动特性提供了重要的参考依据。
引言：聚乙烯醇是一种重要的合成高分子材料，具有优异的黏附性和粘度特性，在医药、化妆品、食品等领域有着广泛的应用。
了解其粘度特性对于控制其在生产和应用过程中的流动行为具有重要意义。
因此，本实验旨在通过测量不同浓度下聚乙烯醇的粘度，探讨其在不同条件下的流动特性。
实验方法：1. 准备不同浓度的聚乙烯醇溶液。
2. 使用粘度计在恒定温度下分别测量不同浓度聚乙烯醇溶液的粘度。
3. 记录实验数据并进行分析。
实验结果：实验结果表明，随着聚乙烯醇浓度的增加，其粘度也随之增加。
具体数据如下：- 5%聚乙烯醇溶液粘度为10 mPa·s- 10%聚乙烯醇溶液粘度为20 mPa·s- 15%聚乙烯醇溶液粘度为30 mPa·s讨论：实验结果表明，聚乙烯醇的粘度与其浓度呈正相关关系，即随着浓度的增加，粘度也随之增加。
这与聚乙烯醇分子间的相互作用有关，浓度越高，分子间的相互作用越强，从而导致粘度增加。
这一结论对于聚乙烯醇在工业生产和应用中的流动特性具有重要的指导意义。
结论：本实验通过测量聚乙烯醇在不同浓度下的粘度，探讨了其在不同条件下的流动特性。
实验结果表明，聚乙烯醇的粘度与其浓度呈正相关关系，为其在工业生产和应用中的流动特性提供了重要的参考依据。
在实际生产和应用中，应根据需要选择合适的聚乙烯醇浓度，以达到最佳的流动性能。
PE胶水粘合剂配方
一、聚乙烯醇树脂
聚乙烯醇树脂是PE胶水粘合剂的主要成分之一，具有较好的水溶性和成膜性。
在配方中，聚乙烯醇树脂的用量一般较高，以保证粘合剂的粘附力和成膜性。
二、醋酸乙烯酯
醋酸乙烯酯是一种单体，用于与聚乙烯醇树脂进行聚合反应，生成具有优异粘附力的聚合物。
醋酸乙烯酯的用量一般较少，以避免对粘合剂的粘附力和成膜性产生不良影响。
三、丙烯酸酯
丙烯酸酯是一种单体，用于与聚乙烯醇树脂进行共聚反应，提高粘合剂的耐候性和耐水性。
丙烯酸酯的用量一般较少，以避免对粘合剂的粘附力和成膜性产生不良影响。
四、增塑剂
增塑剂是一种添加剂，用于降低粘合剂的硬度，提高其柔韧性和加工性能。
常用的增塑剂有邻苯二甲酸二丁酯、磷酸三丁酯等。
五、填料
填料是一种添加剂，用于提高粘合剂的强度和耐久性。
常用的填料有碳酸钙、硫酸钡等。
六、催化剂
催化剂是一种添加剂，用于加速聚合反应的进行。
常用的催化剂有氢氧化钠、氢氧化铵等。
七、交联剂
交联剂是一种添加剂，用于提高粘合剂的耐热性和耐候性。
常用的交联剂有甲醛、多聚甲醛等。
八、溶剂
溶剂是一种添加剂，用于降低粘合剂的粘度，便于施工和操作。
常用的溶剂有水、乙醇等。
九、抗氧剂
抗氧剂是一种添加剂，用于提高粘合剂的耐氧化性能，延长其使用寿命。
常用的抗氧剂有苯甲酸盐、酚类化合物等。
总之，PE胶水粘合剂的配方需要根据具体的应用需求和性能要求进行选择和调整。
在配方中，各组分的用量和种类需要根据实际情况进行优化和调整，以保证粘合剂的性能和质量。

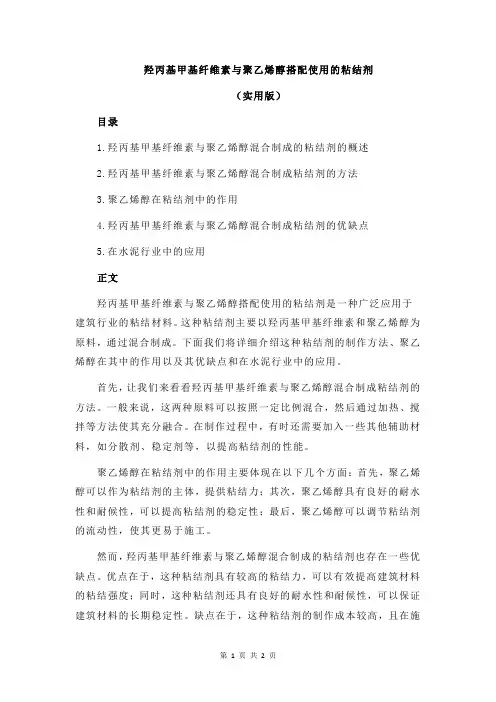

羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂（实用版）目录1.羟丙基甲基纤维素与聚乙烯醇混合制成的粘结剂的概述2.羟丙基甲基纤维素与聚乙烯醇混合制成粘结剂的方法3.聚乙烯醇在粘结剂中的作用4.羟丙基甲基纤维素与聚乙烯醇混合制成粘结剂的优缺点5.在水泥行业中的应用正文羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂是一种广泛应用于建筑行业的粘结材料。
这种粘结剂主要以羟丙基甲基纤维素和聚乙烯醇为原料，通过混合制成。
下面我们将详细介绍这种粘结剂的制作方法、聚乙烯醇在其中的作用以及其优缺点和在水泥行业中的应用。
首先，让我们来看看羟丙基甲基纤维素与聚乙烯醇混合制成粘结剂的方法。
一般来说，这两种原料可以按照一定比例混合，然后通过加热、搅拌等方法使其充分融合。
在制作过程中，有时还需要加入一些其他辅助材料，如分散剂、稳定剂等，以提高粘结剂的性能。
聚乙烯醇在粘结剂中的作用主要体现在以下几个方面：首先，聚乙烯醇可以作为粘结剂的主体，提供粘结力；其次，聚乙烯醇具有良好的耐水性和耐候性，可以提高粘结剂的稳定性；最后，聚乙烯醇可以调节粘结剂的流动性，使其更易于施工。
然而，羟丙基甲基纤维素与聚乙烯醇混合制成的粘结剂也存在一些优缺点。
优点在于，这种粘结剂具有较高的粘结力，可以有效提高建筑材料的粘结强度；同时，这种粘结剂还具有良好的耐水性和耐候性，可以保证建筑材料的长期稳定性。
缺点在于，这种粘结剂的制作成本较高，且在施工过程中可能存在一些技术难题。
最后，让我们来看看羟丙基甲基纤维素与聚乙烯醇混合制成的粘结剂在水泥行业中的应用。
由于这种粘结剂具有较高的粘结力，因此可以有效提高水泥制品的粘结强度。
在水泥制品生产过程中，这种粘结剂通常被用于粘结水泥板、水泥管等材料。
综上所述，羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂具有较高的粘结力、耐水性和耐候性，在水泥行业中有广泛应用。
化学交联对改善聚乙烯醇膜耐水性的研究冯文婕;阙斐【摘要】Maleic acid （MA） as the crosslinking agent, the water resistance of polyvinyl alcohol （PVA） was improved by chemical crosslinking. The result showed that the water resistance of chemically cross -linked PVA membrane increased with the increase of MA concentrations. The degree of erosslinking and crystallinity of PVA was mainly determined by the heat treatment temperature, and the water solubilization capacity of PVA membrane decreased with the increase of treatment temperature. When the heat treatment temperature was determined, the molecular structure of PVA reached to steady state in the period of time. The optimal cross - linked conditions were maleic acid concentrations of 6%, heat treatment temperature of 160 ℃ an d heat treatment time of 1.5 h.%以马来酸为交联剂,通过化学交联法改善聚乙烯醇的耐水性能。

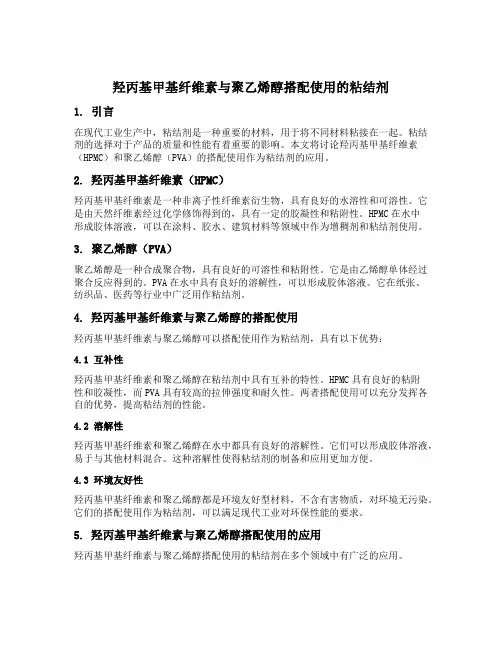

羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂1. 引言在现代工业生产中，粘结剂是一种重要的材料，用于将不同材料粘接在一起。
粘结剂的选择对于产品的质量和性能有着重要的影响。
本文将讨论羟丙基甲基纤维素（HPMC）和聚乙烯醇（PVA）的搭配使用作为粘结剂的应用。
2. 羟丙基甲基纤维素（HPMC）羟丙基甲基纤维素是一种非离子性纤维素衍生物，具有良好的水溶性和可溶性。
它是由天然纤维素经过化学修饰得到的，具有一定的胶凝性和粘附性。
HPMC在水中形成胶体溶液，可以在涂料、胶水、建筑材料等领域中作为增稠剂和粘结剂使用。
3. 聚乙烯醇（PVA）聚乙烯醇是一种合成聚合物，具有良好的可溶性和粘附性。
它是由乙烯醇单体经过聚合反应得到的。
PVA在水中具有良好的溶解性，可以形成胶体溶液。
它在纸张、纺织品、医药等行业中广泛用作粘结剂。
4. 羟丙基甲基纤维素与聚乙烯醇的搭配使用羟丙基甲基纤维素与聚乙烯醇可以搭配使用作为粘结剂，具有以下优势：4.1 互补性羟丙基甲基纤维素和聚乙烯醇在粘结剂中具有互补的特性。
HPMC具有良好的粘附性和胶凝性，而PVA具有较高的拉伸强度和耐久性。
两者搭配使用可以充分发挥各自的优势，提高粘结剂的性能。
4.2 溶解性羟丙基甲基纤维素和聚乙烯醇在水中都具有良好的溶解性。
它们可以形成胶体溶液，易于与其他材料混合。
这种溶解性使得粘结剂的制备和应用更加方便。
4.3 环境友好性羟丙基甲基纤维素和聚乙烯醇都是环境友好型材料，不含有害物质，对环境无污染。
它们的搭配使用作为粘结剂，可以满足现代工业对环保性能的要求。
5. 羟丙基甲基纤维素与聚乙烯醇搭配使用的应用羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂在多个领域中有广泛的应用。
5.1 建筑材料羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂在建筑材料中具有重要的应用。
它们可以用于墙面涂料、瓷砖胶水和水泥砂浆等的制备，提高材料的粘结强度和耐久性。
5.2 纺织品羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂在纺织品行业中被广泛应用。

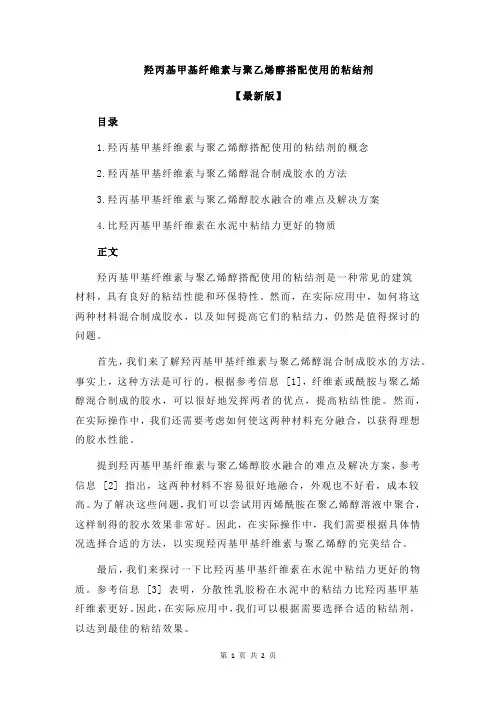

羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂【最新版】目录1.羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂的概念2.羟丙基甲基纤维素与聚乙烯醇混合制成胶水的方法3.羟丙基甲基纤维素与聚乙烯醇胶水融合的难点及解决方案4.比羟丙基甲基纤维素在水泥中粘结力更好的物质正文羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂是一种常见的建筑材料，具有良好的粘结性能和环保特性。
然而，在实际应用中，如何将这两种材料混合制成胶水，以及如何提高它们的粘结力，仍然是值得探讨的问题。
首先，我们来了解羟丙基甲基纤维素与聚乙烯醇混合制成胶水的方法。
事实上，这种方法是可行的。
根据参考信息 [1]，纤维素或酰胺与聚乙烯醇混合制成的胶水，可以很好地发挥两者的优点，提高粘结性能。
然而，在实际操作中，我们还需要考虑如何使这两种材料充分融合，以获得理想的胶水性能。
提到羟丙基甲基纤维素与聚乙烯醇胶水融合的难点及解决方案，参考信息 [2] 指出，这两种材料不容易很好地融合，外观也不好看，成本较高。
为了解决这些问题，我们可以尝试用丙烯酰胺在聚乙烯醇溶液中聚合，这样制得的胶水效果非常好。
因此，在实际操作中，我们需要根据具体情况选择合适的方法，以实现羟丙基甲基纤维素与聚乙烯醇的完美结合。
最后，我们来探讨一下比羟丙基甲基纤维素在水泥中粘结力更好的物质。
参考信息 [3] 表明，分散性乳胶粉在水泥中的粘结力比羟丙基甲基纤维素更好。
因此，在实际应用中，我们可以根据需要选择合适的粘结剂，以达到最佳的粘结效果。
综上所述，羟丙基甲基纤维素与聚乙烯醇搭配使用的粘结剂在理论上是可行的，但在实际操作中需要注意两者的混合比例和融合方法，以及如何提高粘结力。

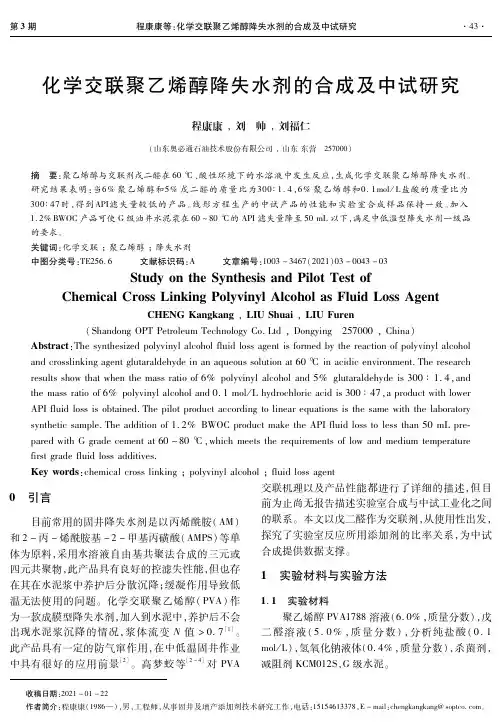

化学交联聚乙烯醇降失水剂的合成及中试研究程康康，刘 帅，刘福仁（山东奥必通石油技术股份有限公司，山东东营 ２５７０００）摘 要：聚乙烯醇与交联剂戊二醛在６０℃、酸性环境下的水溶液中发生反应，生成化学交联聚乙烯醇降失水剂。
研究结果表明：当６％聚乙烯醇和５％戊二醛的质量比为３００∶１．４，６％聚乙烯醇和０．１ｍｏｌ／Ｌ盐酸的质量比为３００∶４７时，得到ＡＰＩ滤失量较低的产品。
线形方程生产的中试产品的性能和实验室合成样品保持一致。
加入１．２％ＢＷＯＣ产品可使Ｇ级油井水泥浆在６０～８０℃的ＡＰＩ滤失量降至５０ｍＬ以下，满足中低温型降失水剂一级品的要求。
关键词：化学交联；聚乙烯醇；降失水剂中图分类号：ＴＥ２５６．６ 文献标识码：Ａ 文章编号：１００３－３４６７（２０２１）０３－００４３－０３ＳｔｕｄｙｏｎｔｈｅＳｙｎｔｈｅｓｉｓａｎｄＰｉｌｏｔＴｅｓｔｏｆＣｈｅｍｉｃａｌＣｒｏｓｓＬｉｎｋｉｎｇＰｏｌｙｖｉｎｙｌＡｌｃｏｈｏｌａｓＦｌｕｉｄＬｏｓｓＡｇｅｎｔＣＨＥＮＧＫａｎｇｋａｎｇ，ＬＩＵＳｈｕａｉ，ＬＩＵＦｕｒｅｎ（ＳｈａｎｄｏｎｇＯＰＴＰｅｔｒｏｌｅｕｍＴｅｃｈｎｏｌｏｇｙＣｏ．Ｌｔｄ，Ｄｏｎｇｙｉｎｇ ２５７０００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｔｈｅｓｙｎｔｈｅｓｉｚｅｄｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌｆｌｕｉｄｌｏｓｓａｇｅｎｔｉｓｆｏｒｍｅｄｂｙｔｈｅｒｅａｃｔｉｏｎｏｆｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌａｎｄｃｒｏｓｓｌｉｎｋｉｎｇａｇｅｎｔｇｌｕｔａｒａｌｄｅｈｙｄｅｉｎａｎａｑｕｅｏｕｓｓｏｌｕｔｉｏｎａｔ６０℃ｉｎａｃｉｄｉｃｅｎｖｉｒｏｎｍｅｎｔ．Ｔｈｅｒｅｓｅａｒｃｈｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｗｈｅｎｔｈｅｍａｓｓｒａｔｉｏｏｆ６％ｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌａｎｄ５％ｇｌｕｔａｒａｌｄｅｈｙｄｅｉｓ３００∶１．４，ａｎｄｔｈｅｍａｓｓｒａｔｉｏｏｆ６％ｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌａｎｄ０．１ｍｏｌ／Ｌｈｙｄｒｏｃｈｌｏｒｉｃａｃｉｄｉｓ３００∶４７，ａｐｒｏｄｕｃｔｗｉｔｈｌｏｗｅｒＡＰＩｆｌｕｉｄｌｏｓｓｉｓｏｂｔａｉｎｅｄ．Ｔｈｅｐｉｌｏｔｐｒｏｄｕｃｔａｃｃｏｒｄｉｎｇｔｏｌｉｎｅａｒｅｑｕａｔｉｏｎｓｉｓｔｈｅｓａｍｅｗｉｔｈｔｈｅｌａｂｏｒａｔｏｒｙｓｙｎｔｈｅｔｉｃｓａｍｐｌｅ．Ｔｈｅａｄｄｉｔｉｏｎｏｆ１．２％ＢＷＯＣｐｒｏｄｕｃｔｍａｋｅｔｈｅＡＰＩｆｌｕｉｄｌｏｓｓｔｏｌｅｓｓｔｈａｎ５０ｍＬｐｒｅ ｐａｒｅｄｗｉｔｈＧｇｒａｄｅｃｅｍｅｎｔａｔ６０～８０℃，ｗｈｉｃｈｍｅｅｔｓｔｈｅｒｅｑｕｉｒｅｍｅｎｔｓｏｆｌｏｗａｎｄｍｅｄｉｕｍｔｅｍｐｅｒａｔｕｒｅｆｉｒｓｔｇｒａｄｅｆｌｕｉｄｌｏｓｓａｄｄｉｔｉｖｅｓ．Ｋｅｙｗｏｒｄｓ：ｃｈｅｍｉｃａｌｃｒｏｓｓｌｉｎｋｉｎｇ；ｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌ；ｆｌｕｉｄｌｏｓｓａｇｅｎｔ０ 引言目前常用的固井降失水剂是以丙烯酰胺（ＡＭ）和２－丙－烯酰胺基－２－甲基丙磺酸（ＡＭＰＳ）等单体为原料，采用水溶液自由基共聚法合成的三元或四元共聚物，此产品具有良好的控滤失性能，但也存在其在水泥浆中养护后分散沉降；缓凝作用导致低温无法使用的问题。

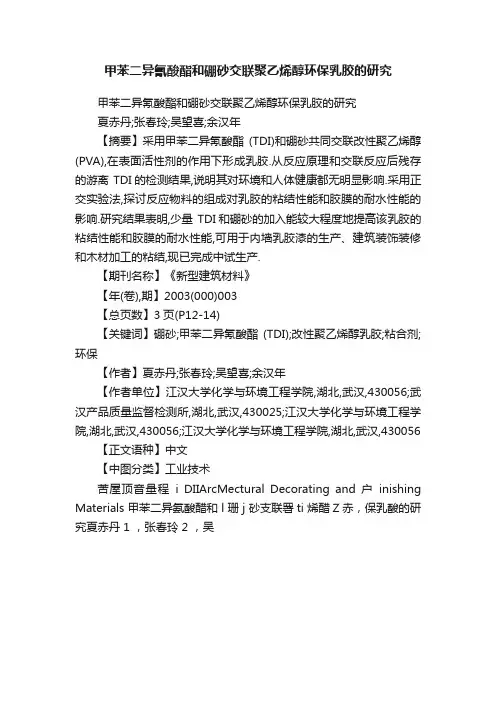

甲苯二异氰酸酯和硼砂交联聚乙烯醇环保乳胶的研究
甲苯二异氰酸酯和硼砂交联聚乙烯醇环保乳胶的研究
夏赤丹;张春玲;吴望喜;余汉年
【摘要】采用甲苯二异氰酸酯(TDI)和硼砂共同交联改性聚乙烯醇(PVA),在表面活性剂的作用下形成乳胶.从反应原理和交联反应后残存的游离 TDI的检测结果,说明其对环境和人体健康都无明显影响.采用正交实验法,探讨反应物料的组成对乳胶的粘结性能和胶膜的耐水性能的影响.研究结果表明,少量 TDI和硼砂的加入能较大程度地提高该乳胶的粘结性能和胶膜的耐水性能,可用于内墙乳胶漆的生产、建筑装饰装修和木材加工的粘结,现已完成中试生产.
【期刊名称】《新型建筑材料》
【年(卷),期】2003(000)003
【总页数】3页(P12-14)
【关键词】硼砂;甲苯二异氰酸酯(TDI);改性聚乙烯醇乳胶;粘合剂;环保
【作者】夏赤丹;张春玲;吴望喜;余汉年
【作者单位】江汉大学化学与环境工程学院,湖北,武汉,430056;武汉产品质量监督检测所,湖北,武汉,430025;江汉大学化学与环境工程学院,湖北,武汉,430056;江汉大学化学与环境工程学院,湖北,武汉,430056 【正文语种】中文
【中图分类】工业技术
苦屋顶音量程i DIIArcMectural Decorating and 户inishing Materials 甲苯二异氨酸醋和 l 珊 j 砂支联署ti 烯醋Z赤，保乳酸的研究夏赤丹 1 ，张春玲 2 ，吴。
PVA水凝胶的制备及研究综述PVA（聚乙烯醇）水凝胶是一种具有弹性、可溶于水的高分子材料，具有广泛的应用前景，特别是在生物医学领域。
本文将对PVA水凝胶的制备方法和相关研究进行综述。
PVA水凝胶的制备方法多种多样，主要包括物理交联法、化学交联法和生物交联法。
其中，物理交联法是通过改变PVA溶液中的温度、pH值或添加剂来实现凝胶化。
这种方法简单易行，但凝胶的力学性能较差，不耐水。
化学交联法是通过添加交联剂或引发剂，使PVA分子间发生交联反应，形成三维网络结构。
这种方法可以调节凝胶的交联程度，从而改变其力学性能和水溶性。
生物交联法是利用酶或菌体等生物体内的酶促反应来进行交联，具有良好的生物相容性和可降解性。
PVA水凝胶的研究涵盖了多个方面，其中包括力学性能、形态结构、生物相容性和药物释放等。
力学性能是评价水凝胶质量的重要指标，与交联程度和结构有关。
研究发现，PVA水凝胶的力学性能可以通过调节交联剂浓度、交联时间和交联温度等条件来改善。
形态结构研究表明，PVA水凝胶具有均匀的孔隙结构和互穿网络，有利于负载药物和细胞的扩散和生长。
生物相容性是评价材料在生物体内应用的重要指标，PVA水凝胶具有低毒性和良好的生物相容性，已被广泛用于组织工程和药物传递领域。
药物释放研究表明，PVA水凝胶可以控制药物的释放速率和时间，可用于缓释药物和局部治疗。
除了上述方面的研究，PVA水凝胶还可以与其他材料进行复合，以改善其性能。
例如，将纳米材料引入PVA水凝胶中，可以提高其力学性能和生物相容性。
同时，还可以通过改变PVA水凝胶的交联方式和结构，来实现对凝胶性质的调控。
综上所述，PVA水凝胶是一种具有广泛应用前景的材料，制备方法多样，研究内容涵盖了力学性能、形态结构、生物相容性和药物释放等方面。
未来的研究可以从更多角度探索PVA水凝胶的性能和应用，进一步发展其在生物医学领域的应用潜力。
交联聚乙烯和硅橡胶的胶黏剂技术研究摘要：交联聚乙烯凭借其结构合理以及电气性能优良等优点，在配电网中得到了广泛使用，已经逐步取代传统的油纸绝缘结构电缆。
但电缆制作技术粗糙、施工工艺不良、人为破坏以及恶劣的运行环境等因素均会造成XLP电缆的绝缘缺陷，影响其绝缘性能。
针对以上问题，需对这种胶黏剂进行改进。
关键词：胶黏剂绝缘缺陷前言胶黏剂，即通过界面的黏附和内聚等作用，能使两种或两种以上的制件或材料连接在一起的天然的或合成的、有机的或无机的一类物质，统称为胶黏剂，又叫黏合剂，习惯上简称为胶。
简而言之，胶黏剂就是通过黏合作用，能使被黏物结合在一起的物质。
“胶黏剂”是通用的标准术语，亦包括其他一些胶水、胶泥、胶浆、胶膏等。
胶黏剂可以与交联聚乙烯及硅橡胶发生交联，一方面可以将交联聚乙烯及硅橡胶粘合，修复电缆主绝缘上的划痕及气隙，另一方面可以防止水汽从线芯及外部沿压紧界面渗透，导致击穿的事故，提升电缆运行时的可靠性与稳定性。
胶黏剂发展史胶黏剂的发展进入了一个漫长的历史进程，人类使用胶黏剂，可以追溯到很久以前。
从考古发掘中发现，远在600年前，人类就用水和黏土调和起来，作为胶黏剂，制陶和制砖，把石头等固体黏结成生活用具。
我国是发现和使用天然胶黏剂最早的国家之一。
远古时代就有黄帝煮胶的故事，一些古代书籍就有关于胶黏剂制造和使用的踪迹，足以证明我国使用胶黏剂的历史之悠久。
伴随着生产和生活水平的提高，普通分子结构的胶黏剂已经远不能满足人们在生产生活中的应用，这时高分子材料和纳米材料成为改善各种材料性能的有效途径，高分子类聚合物和纳米聚合物成为胶粘剂重要的研究方向。
在工业企业现代化的发展中，传统的以金属修复方法为主的设备维护工艺技术已经不能满足针对更多高新设备的维护需求，为此诞生了包括高分子复合材料在内的更多新的胶黏剂，以便解决更多问题，满足新的应用需求。
二十世纪后期，世界发达国家以美国福世蓝（1st line）公司为代表的研发机构，研发了以高分子材料和复合材料技术为基础的高分子复合型胶黏剂，它是以高分子复合聚合物与金属粉末或陶瓷粒组成的双组分或多组分的复合材料，它可以极大解决和弥补金属材料的应用弱项，可广泛用于设备部件的磨损、冲刷、腐蚀、渗漏、裂纹、划伤等修复保护。
水溶性钛酸酯与聚乙烯醇交联的研究董香迎;李军志;张婷;方苗;杨建平【摘要】Polyvinyl alcohol is cross - linked with water - soluble titanate, the relationship of cross - linked polyvinyl alcohol solution viscosity with titanate content, reaction temperature and reaction time is investigated. The results show that the crosslinking reaction between polyvinyl alcohol and water - soluble titanate is completed in 15 rain, and the solution viscosity increases with the increase of titanate content and reaction temperature. The cross -linked polyvinyl alcohol solution can be used as non -formaldehyde office glue.%采用水溶性钛酸酯与聚乙烯醇进行交联，考察了交联聚乙烯醇溶液的粘度与水溶性钛酸酯交联剂的用量、反应温度及反应时间的关系。
结果表明，聚乙烯醇与水溶性钛酸酯交联反应速度很快，基本能在15min 内反应完全，溶液的粘度随着水溶性钛酸酯用量和反应温度的升高而增大。
交联聚乙烯醇溶液可用作无醛办公胶水。
【期刊名称】《宁波工程学院学报》【年(卷),期】2011(023)004【总页数】4页(P52-54,62)【关键词】水溶性钛酸酯;聚乙烯醇;交联;粘度【作者】董香迎;李军志;张婷;方苗;杨建平【作者单位】宁波工程学院,浙江宁波315211;宁波工程学院,浙江宁波315211;宁波工程学院,浙江宁波315211;宁波工程学院,浙江宁波315211;宁波工程学院,浙江宁波315211【正文语种】中文【中图分类】TG317.3引言聚乙烯醇(简称PVA)是聚醋酸乙烯酯水解得到的一种水溶性高分子聚合物，其性质与聚合度和醇解度密切相关[1]。
二步法聚丙烯交联聚乙烯配方试验总结
本文总结了二步法聚丙烯交联聚乙烯配方试验的结果和经验，旨在为未来的研究工作提供参考。
简介
二步法聚丙烯交联聚乙烯是一种应用广泛的材料，具有良好的热稳定性和机械性能。
本文通过配方试验的方法，对不同参数下的交联聚乙烯性能进行了评估和比较。
实验方法
1. 材料准备：按照所需的聚丙烯和聚乙烯比例，准备相应的原料。
2. 熔融混合：将聚丙烯和聚乙烯在熔融状态下进行混合，确保两者充分融合。
3. 加入交联剂：根据所需交联程度，逐步加入合适的交联剂，并进行充分混合。
4. 模具成型：将混合物倒入模具中，并进行成型。
5. 热处理：采用适当的热处理条件，对成型的样品进行交联反应。
6. 性能测试：对交联聚乙烯样品进行机械性能、热稳定性等性能测试。
结果与讨论
根据配方试验的结果和经验总结，可以得出以下结论：
1. 不同交联剂用量对交联聚乙烯的交联程度有明显影响，适量的交联剂可以提高材料的热稳定性和力学性能。
2. 聚丙烯和聚乙烯的比例也会对最终材料的性能产生影响，不同比例下的材料具有不同的力学性能和热稳定性。
3. 热处理条件的优化可以提高交联聚乙烯的性能稳定性，适当的温度和时间可以达到较好的交联效果。
结论
通过二步法聚丙烯交联聚乙烯配方试验，我们得出了一些关于交联聚乙烯性能及影响因素的重要结论。
这些结果对于进一步研究和工业应用中的材料开发具有重要意义。
参考文献
- 作者1, 作者2. (年份). 文章标题. 期刊名称, 卷(期), 页码.。
宜眷师专学报
ＯＦ Ｙ忙ＨＵＮ 啦ｔＭ＾Ｌ Ｄ眄ｒｒｎｒｒＥ
ｌ９９９＂年第５期
ＮＯ．５．１９９＂／
烯醇粘合剂交联剂的探索
黄南平
够
［摘要］ 通过实验，研究了硼砂在泉乙稀醇类粘舍剞中的作用，时聚乙烯醇中硼砂的用量进行
了探索，并姑台仿竞涂料腕和地板腱等实例进行了研究。
藁键词
里兰墨 苎壁仿瓷潦辅挫丝墼一 杠专 刊
硼砂，亦称十水四硼酸钠，分子式：Ｎ Ｂ２ ·ｌＯＨ２Ｏ，分子量：３８１·３７，在玻璃和搪瓷行业有广泛
的胄ｊ途…
在淀粉粘合剂中可用作交联剂【 】
聚乙烯醇，化学式：七ｃＨ～ｃＨ２手ｎ，用作台成聚乙烯醇缩甲醛类树脂的原料，也可直接用作牯
ＯＨ
合剂，分散剂等。㈨
据报导 ，在７０％聚乙烯醇与３０％丙二醇混合液中，加入少量的硼酸和适量的高岭土，其粘台
能力将明显增加。但对于硼砂在聚乙烯醇类粘合捌中的应用，报导得不多。
在研制仿瓷涂料胶和地板胶的过程中，我们注意到：适量的硼砂作为交联剂对于聚乙烯酵粘合
荆和聚乙烯醇缩甲醛牯台剂具有很强的增稠作用，并可使这类粘合剂的粘合力大大增加。
ｌ结果和讨论
硼砂对聚乙烯醇类粘台剂的增稠作用，是由于硼原子通过鞠氧键与聚乙烯醇分子交联。一个
硼原子可能与三个聚乙烯醇分子相联接，从而使分子量增大三倍以上，这是硼砂起交联增稠作用的
主要原因。
但是．当硼砂过量时，由于交联产物的分子量增大很多，导致溶水性降低，牯合捌的粘结能力反
而下降了。那么，怎样是适度的用量呢？以聚乙烯醇分子与硼原子为三比一推算，假设聚乙烯醇的
平均分子量为３２００。易知．聚乙烯醇与硼砂的重量比为３２ｏ０ｘ３：３８１．３７／４ １００：１
我们配制ｒ浓度为５％的聚乙烯醇溶液和浓度为１％的硼砂溶液，进行了不同配比的试验，结
果见表１：
收稿日期：１９９７—０４—１６
６２
维普资讯 http://www.cqvip.com
寰ｌ聚乙爝磷与矗谚的反应
★ 聚乙烯醇与硼砂的重量比
实验结果表明：在所给的浓度条件下，聚乙烯醇与硼砂的重羞比为２５０：１时，可得到较理想的
实验效果。实验的结果与理论上的推算有一些差距。这一方面是因为我们并不确切地知道聚乙烯
醇的平均分子量，另一方面也表明 要聚己稀醇分子中的一部（或大部）参加了偶联的时候，粘台荆
的浓度以及粘接力就大大地增加了。
基于同样的原理，硼砂对于聚乙烯醇缩甲醛粘台剂亦有很好的偶联、增浓作用。由于聚乙烯醇
已与甲醛缩台，分子量进一步增大了，因此，聚乙烯醇缩甲醛与硼砂的重量比应当更大些。
我们配制了浓度为１０％的聚乙烯醇缩甲醛溶液与０．２％的硼砂溶液进行了不同配比的实验，
结果见表２：
寰２聚乙烯醇缩甲醛与翻砂的反应
★聚乙烯醇缩甲醛与硼砂之重量比
实验结果表明，在所缭的浓度条件下，聚乙烯醇缩甲醛与霸砂的重量比为１０００：１时，可得到较
理想的实验效果。
２实验
２．１试剂缩甲基纤维素为工业品，聚乙烯醇为工业品（标号１７９９），甲醛、盐酸和氢氧化钠等试剂
均为化学纯。
２．２仿瓷潦料胶水的制备
６３
维普资讯 http://www.cqvip.com
２．２．１配方
原 料 聚乙烯醇 缩甲基纤维素 硼砂 水 用量（ｋｓ） 原 料 ３ 硫氟酸钾 ２．２ 磷酸三钠 ０．０１２ 群青 加至ｌ００ 用量（ｋｓ）
０．１２
Ｏ．５
０．∞５
２．２．２工艺操作
缩甲基纤维素配成１０％溶液，硼砂配成１％溶液，硫氰酸钾配成５％溶液、备用。
按配方将水加人反应罐内，搅拌下加人磷酸三钠至完全溶解，加热至７０℃以上，加人聚乙烯
醇，升温至９５℃，至聚乙烯醇完全溶解 降温至５０℃以下，加人一半缩甲基纤维素溶液，在４０℃时，
在搅拌下慢慢加人硼砂溶液，然后依次加人另一半缩甲基纤维素溶液、硫氰酸钾溶液和群青，搅均、
过滤后得仿瓷涂料胶水。
２．３地板胶的制备
２．３．１配方
原 料
聚乙烯醇
ｌ：ｌＨＣｌ
３６％甲醛
脲
水
原 料 ｌ０％ＮａＯＨ 羧甲基纤维素 ０．２％硼砂 ｌ０％ＫＣＮＳ 用量（ｋｓ）
２｛；ｏＩ玎ｌ
０．１３ｋｇ
６Ｏｒａｌ
８０ｍｌ
２．３．２工艺操作
按配方将水加人 应罐内，加热至７０℃，搅拌下，加人聚乙烯醇，升温至９５℃，待聚乙烯醇全部
溶解后，降温至８＆Ｃ，加人１：ｌ的ＨＣＩ，０．５ｈ后加人甲醛溶液，搅拌ｌｈ，加人１０％的ＮａＯＨ溶液，加人
脲，再搅拌０．５ｈ。６０％以下，加人羧甲基纤维素（配成１０％的溶液），４０℃以下，加人０．２％硼砂溶液
及］０％ＫＣＮＳ溶液，过滤后得地板胶。
参考文献
化学工业部天津化１＝研究院等编·化工产品手册‘无机化工产品）·北京：化学工业出版社，１９８２：５７
曹正茂’佘光华，赵家栋·应用化学·南昌：江西科学技术出版社，１９９５：４２
顾翼东－化学词典·上海：上海辞书出版社 １９８９：１０１Ｉ
黄福堂·常用牯台剂·北京：烃加工出版社，１９９０：７０
维普资讯 http://www.cqvip.com
