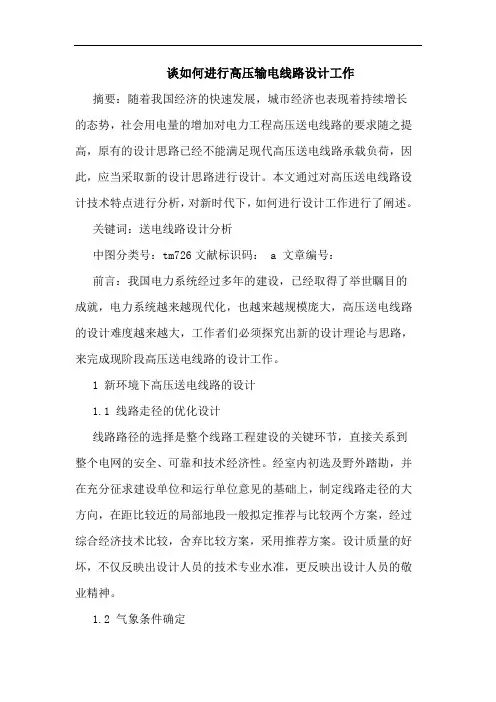

谈如何进行高压输电线路设计工作
摘要：随着我国经济的快速发展，城市经济也表现着持续增长的态势，社会用电量的增加对电力工程高压送电线路的要求随之提高，原有的设计思路已经不能满足现代高压送电线路承载负荷，因此，应当采取新的设计思路进行设计。本文通过对高压送电线路设计技术特点进行分析，对新时代下，如何进行设计工作进行了阐述。
关键词：送电线路设计分析
前言：我国电力系统经过多年的建设，已经取得了举世瞩目的成就，电力系统越来越现代化，也越来越规模庞大，高压送电线路的设计难度越来越大，工作者们必须探究出新的设计理论与思路，来完成现阶段高压送电线路的设计工作。
1 新环境下高压送电线路的设计
1.1 线路走径的优化设计
线路路径的选择是整个线路工程建设的关键环节，直接关系到整个电网的安全、可靠和技术经济性。经室内初选及野外踏勘，并在充分征求建设单位和运行单位意见的基础上，制定线路走径的大方向，在距比较近的局部地段一般拟定推荐与比较两个方案，经过综合经济技术比较，舍弃比较方案，采用推荐方案。设计质量的好坏，不仅反映出设计人员的技术专业水准，更反映出设计人员的敬业精神。
1.2 气象条件确定
线路设计中气象条件的选择是保证线路安全运行的关键之一，收集准确的气象数据，合理划分气象区对线路的技术经济指标起着重要的作用。在初勘阶段，设计人员走访了线路所经各县市气象台，收集了沿线的大气温度、相对湿度、降雪及导线覆冰情况、最大风速、降雨量和雷暴日等与工程有关的气象条件参数，因调查数据显示沿线地区极低温度均在零度以下，线路走廊附近又无观冰站，没有可靠的覆冰资料作为设计依据，因此合理确定该线路的覆冰情况是设计中的难点和重点。
1.3 防雷设计
山区输电线路由于档距大，杆塔所处地势高，因此山区输电线路更容易遭受雷击，设计尽量采用必要防雷措施以减少线路的跳闸率。
主要防雷措施：
1）在选择高压送电线路路径时，尽量避开了雷电多发区或对防雷不利的地
方；设计尽量减少大档距段的使用和在规程允许的范围内降低塔高。
2）全线架设双避雷线。为了提高避雷线对导线的屏蔽效果，减小绕击率。
3）提高线路的绝缘水平。高压送电线路的绝缘水平与耐雷水平成正比，加强零值绝缘子的检测，保证高压送电线路有足够的绝缘强度是提高线路耐雷水平的重要因素。
1.4 有针对性地科学制定杆塔位排定原则
杆塔位排定依据《架空送电线路设计技术规程》中有关规定和本工程所采用的各种杆塔设计条件进行。线路通过果园、经济作物林区时，不砍伐通道，对于个别垂直距离不满足要求的进行剪枝、削顶，甚至砍伐，线路跨越普通树木时，按砍伐施工通道和保证安全运行的原则进行设计，如须砍伐防护通道，按照线路宽度加林区主要树种高度的两倍进行。
1.5 主力杆塔和地线的选型设计
根据以往工程的设计经验，在杆塔选型中，一般采用根据工程导线型号及水文气象地质特定情况而选择在该地区使用了多年的杆塔型，这些塔型，具有丰富的施工及运行经验，不仅可以缩短设计订货周期，同时有利于运行单位的检修及备品备料。但在实际应用中必须因地制宜，综合考虑。
2 高压线路设计具体技术分析
2.1 单回路塔与双回路塔配合问题
长期以来，当变电站架构排定后，由于终端塔位及廊道限制，为保证当期线路及后续工程的顺利进出线，在终端多采用双回路终端塔，在廊道规划中拥挤地段多采用双回路架设，这带来一个单双回路变换的问题，主要体现在单回路各相导线最大风偏时在直线塔上悬垂绝缘子串偏移，造成导线对杆塔净空距离、导线线间距离无法满足规程要求，此类教训很多。
2.2 降低输电线路杆塔接地电阻的措施
要解决输电线路杆塔接地电阻偏高的问题，先要对偏高的原因进行认真的分析，到现场认真勘探测量，进行严格的计算设计，制定切合实际的降阻措施，主要有：
1）水平外延接地，杆塔所在地若有水平放设的条件，则尽量采用此法。因其施工费用低，不但可降低工频接地电阻，还可有效地降低冲击接地电阻。
2）深埋式接地极，如地下较深处的土壤电阻率较低，可用竖井式或深埋式接地极。
3 山区线路基础设计环境保护
近年来，随着人们环保意识的增强，送电线路基础设计环境保护越来越得到重视，山区线路基础设计环境保护显得尤其重要。设计时应以“创建环保型送电线路”为目标，设计重点考虑做好水土保持工作，设计时通过采用铁塔全方位长短接腿、调节基础主柱高度、进行基面的综合治理和提出合理的施工方案等措施以达到水土保持的目的。
3.1 铁塔全方位长短接腿和使用加高基础
由于地形高低起伏的原因，输电线路铁塔各个塔腿所在的地面往往高低不一，通过开挖土方平基可以使铁塔各个塔腿处于同一高程平面，但如果开挖土方量过大，既耗费了大量的工时劳力，又对自然环境造成了不利影响，因为大面积的开挖破坏了原有的植被，开挖后的余泥如处理不当极易造成水土流失，甚至危及铁塔的安全。这样基本上不需降低基础的施工基面，改善了以往工程中根据根开大小平整一块场地而造成大量土石方开挖和水土严重流失的情况，能节约大量的基面土石方开挖费用及水土流失赔偿费，使送电线路铁塔施工对塔位附近植被的损坏程度降到最低。
3.2 基面的综合治理
基面综合治理是针对该段线路铁塔按传统的方法大量平基所带来的问题，应采用相应的预防和治理措施。这些措施除合理选定塔位、采用全方位长短塔腿、选择适宜的基础型式外，还包括要求施工时尽量不开挖或少开挖施工基面，基坑直接下挖，基面挖方按规定要求放坡、基面排水、护坡、护面及人工植被等，此外还可以因地制宜采取一些有效的治理措施，如个别特殊塔位出现较多的余土堆填时，需作砌挡土墙或余土外运处理等。
4 城市架空输电线路的设计
在经济发达地区或工业城市，负荷水平、负荷密度高速发展，要求电能以220kV或110kV输送至负荷中心，而城市建设中的市政规划，对景观及环保要求越来越高，对架空线走廊的限制也越来越严格。土地和环境景观等资源的占用不再是无偿或微不足道的了，线路建设中用于征地赔偿和搬迁以获得走廊使用权的各项费用在建设成本中的比例越来越高。线路的走廊宽度由塔头尺寸、风偏、安全距离三部分组成。减少线路走廊宽度的关键在于控制塔头尺寸和风偏。采用固定挂点的直线杆塔以及固定跳线的耐杆塔，是减少塔头尺寸和限制导线风偏的有效措施，也是控制走廊宽度的有效措施。走廊的日益紧张，发展的趋势将是多回路、大截面。
结束语：随着环境发生变化，高压输电线路的结构必然也会发生相应的变化，线路设计中的难点将会越来越多，工作者们必须提高自身素质，严阵以待，确保线路的安全运行，确保我国电力系统朝着健康、稳定的方向发展下去。
