钢筋混凝土薄壁桥台设计计算与应用

薄壁墩台设计应注意的问题摘要依据现行规范要求，结合多年实际工作经验，针对我区在公路桥梁设计中采用薄壁桥台所出现的普遍问题，阐述了作者的设计体会。

关键词薄壁桥台设计引言桥梁上的墩台类型多种多样，但根据其受力特性可分为重力式墩台和轻型墩台两种。

重力式墩台的主要特点是依靠自身重量来抵御或平衡外力而保持其稳定，因此，其墩、台身比较厚实，圬工体积大，对地基承载力要求也较高，适用于单跨比较大的桥梁。

轻型墩台的主要特点的是依靠自身结构抵抗力——抗弯、抗剪等来抵御或克服外力而保持其稳定，因此，其墩、台身比较单薄，圬工体积小，对地基承载力要求相对较低，适用于单跨比较小的桥梁，近年来在我区各级公路的跨线桥、通道桥等桥梁上普遍采用。

《公路砖石及混凝土桥涵设计规范》JTJ 022—85第5.3.7条规定，跨径不大于13m的梁（板）式桥，可以采用轻型桥台。

在实际设计工作中，轻型桥台也有用于跨径为16 m的梁（板）式桥。

随着高速公路、一级公路以及城市道路的大量修建，轻型墩台中的薄壁墩（台）在施工与运营中普遍出现了墩台身裂缝问题，引起了有关桥梁专家的高度关注，同时也提出了许多积极的意见和建议，对设计与施工起到很好的指导作用。

然而，由于当前设计人员普遍年龄小，缺乏设计经验，再加上工作任务重，对薄壁墩台出现裂缝重视不够，设计时难免考虑问题不周；同时，又由于现行的桥涵设计规范对薄壁墩台设计与构造要求缺乏较明确的规定，设计人员在设计中掌握的标准与尺度不统一，因此，依据现行规范要求，结合多年实际工作经验，针对我区在公路桥梁设计中采用薄壁桥台所出现的普遍问题，阐述本人的设计体会，供桥梁设计人员在实际设计工作中参考与借鉴。

1 裂缝产生的原因1.1 施工时裂缝产生的原因众所周知，伸缩自由——即没有约束的物体，在温度均匀变化时不会产生应力，当然就不会产生裂缝。

由于薄壁墩台一般为钢筋混凝土材料，先期施工完毕并部分收缩的墩台基础，对后期施工并试图收缩的台身产生约束作用，使台身产生拉应力，如若拉应力超过台身混凝土容许的最大拉应力，台身就会出现裂缝。

混凝土桥梁体系的设计与应用混凝土桥梁体系的设计与应用桥梁是连接两地的重要交通设施，而混凝土桥梁作为其中的一种，具有高强度、耐久性好、易于施工和维护等优点，成为了现代桥梁建设中的重要选择。

本文将介绍混凝土桥梁体系的设计与应用。

一、混凝土桥梁体系的设计1. 桥梁类型混凝土桥梁根据结构形式可分为梁式桥、拱桥、索拉桥等。

其中，梁式桥是应用最广泛的一种，它由上部结构和下部结构两部分组成。

上部结构一般由桥面板、梁、支座等构成，下部结构则包括桥墩、桥台、地基等。

对于大跨径桥梁，拱桥和索拉桥则更为适用。

2. 荷载标准桥梁的荷载标准是设计师必须考虑的重要因素之一。

设计师需要根据桥梁的用途、跨度、行车速度等因素，按照相应的荷载标准进行设计。

常见的荷载标准有公路桥梁荷载标准、铁路桥梁荷载标准等。

3. 混凝土强度等级混凝土桥梁的强度等级是指混凝土的抗压强度等级。

设计师需要根据桥梁的荷载、跨度等因素，选择适合的混凝土强度等级。

一般来说，大型桥梁需要采用高强度混凝土，以确保桥梁的安全性和耐久性。

4. 抗震设计抗震设计是保证桥梁安全的重要措施之一。

设计师需要根据桥梁所处的地震区域，按照相应的抗震设防要求进行设计。

在设计过程中，需要考虑桥梁的结构形式、荷载、地基条件等因素，采用相应的抗震措施，确保桥梁在地震发生时不会发生破坏。

二、混凝土桥梁体系的应用1. 公路桥梁混凝土梁式桥是应用最广泛的公路桥梁形式。

它具有跨度大、承载能力强、施工方便等优点。

在实际应用中，设计师需要根据公路的交通量、车速等因素，按照相应的荷载标准进行设计。

同时，为了提高桥梁的抗震性能，设计师还需要采用各种抗震措施，如设置桥墩隔震、增加梁的截面尺寸等。

2. 铁路桥梁混凝土铁路桥梁具有承载能力强、耐久性好等优点。

在实际应用中，设计师需要根据铁路的行车速度、列车重量等因素，按照相应的荷载标准进行设计。

同时，为了确保铁路桥梁的平稳性和安全性，设计师还需要采用一系列的抗震措施，如设置隔震支座、加强桥墩的抗震能力等。

混凝土桥梁设计与应用实例分析一、混凝土桥梁的概述1、混凝土桥梁的定义混凝土桥梁是指采用混凝土作为主要构造材料，以桥墩、桥台、桥面板等构件为主体，通过各种连接方式将构件组装起来，构成跨越河流、道路、铁路等障碍物的建筑物。

2、混凝土桥梁的特点混凝土桥梁具有以下特点：（1）混凝土的强度高，能够承受较大的荷载；（2）混凝土具有良好的耐久性，能够抵御自然环境的侵蚀和破坏；（3）混凝土桥梁的施工周期短，能够快速建成；（4）混凝土桥梁的维护成本低，使用寿命长；（5）混凝土桥梁的外形美观，能够提升城市形象。

二、混凝土桥梁设计要点1、桥梁的功能设计桥梁的功能设计是指根据桥梁所处的位置、所要跨越的障碍物、所需通行的车辆种类等因素，确定桥梁的功能类型和通行能力。

2、桥梁的结构设计桥梁的结构设计是指根据桥梁的功能类型、跨度、荷载等因素，确定桥梁的结构形式、尺寸和材料等。

3、桥梁的施工设计桥梁的施工设计是指根据桥梁的结构形式、施工条件、安全性等因素，确定桥梁的施工方案和施工技术。

4、桥梁的维护设计桥梁的维护设计是指根据桥梁的使用寿命、环境条件等因素，制定桥梁的维护计划和维护措施。

三、混凝土桥梁应用实例分析1、新津河大桥新津河大桥是位于四川省成都市新津县的一座混凝土桥梁，全长约1.2公里，桥面宽度为30米，设计荷载为60吨。

该桥梁采用双塔双索面斜拉桥的结构形式，主跨长360米，两侧各有一跨长120米的主梁。

该桥梁的设计荷载充分考虑了未来城市交通发展的需求，具有较强的承载能力。

2、长江大桥长江大桥是位于江苏省南京市的一座混凝土桥梁，全长约6.7公里，桥面宽度为35.71米，设计荷载为120吨。

该桥梁采用了悬臂梁桥的结构形式，主跨长约1600米，是目前世界上跨度最长的混凝土悬臂梁桥。

该桥梁的设计荷载充分考虑了未来城市交通发展的需求，并采用了一系列先进的技术手段，具有较强的承载能力和抗风性能。

四、结语混凝土桥梁是现代城市建设中不可或缺的重要组成部分，具有较强的承载能力、耐久性和美观性。

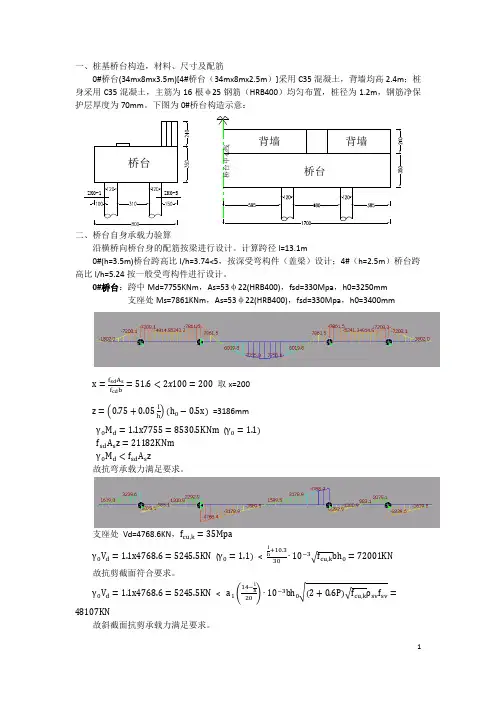

一、桩基桥台构造，材料、尺寸及配筋 0#桥台(34mx8mx3.5m)[4#桥台（34mx8mx2.5m）]采用 C35 混凝土，背墙均高 2.4m；桩 身采用 C35 混凝土，主筋为 16 根φ 25 钢筋（HRB400）均匀布置，桩径为 1.2m，钢筋净保 护层厚度为 70mm。下图为 0#桥台构造示意：
