下载文档原格式

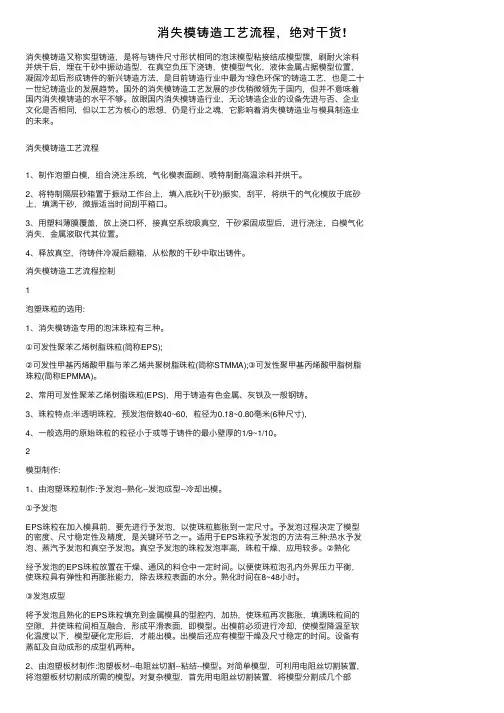

消失模铸造⼯艺流程，绝对⼲货!消失模铸造⼜称实型铸造，是将与铸件尺⼨形状相同的泡沫模型粘接结成模型簇，刷耐⽕涂料并烘⼲后，埋在⼲砂中振动造型，在真空负压下浇铸，使模型⽓化，液体⾦属占据模型位置，凝固冷却后形成铸件的新兴铸造⽅法，是⽬前铸造⾏业中最为“绿⾊环保”的铸造⼯艺，也是⼆⼗⼀世纪铸造业的发展趋势。
国外的消失模铸造⼯艺发展的步伐稍微领先于国内，但并不意味着国内消失模铸造的⽔平不够。
放眼国内消失模铸造⾏业，⽆论铸造企业的设备先进与否、企业⽂化是否相同，但以⼯艺为核⼼的思想，仍是⾏业之魂，它影响着消失模铸造业与模具制造业的未来。
消失模铸造⼯艺流程1、制作泡塑⽩模，组合浇注系统，⽓化模表⾯刷、喷特制耐⾼温涂料并烘⼲。
2、将特制隔层砂箱置于振动⼯作台上，填⼊底砂(⼲砂)振实，刮平，将烘⼲的⽓化模放于底砂上，填满⼲砂，微振适当时间刮平箱⼝。
3、⽤塑料薄膜覆盖，放上浇⼝杯，接真空系统吸真空，⼲砂紧固成型后，进⾏浇注，⽩模⽓化消失，⾦属液取代其位置。
4、释放真空，待铸件冷凝后翻箱，从松散的⼲砂中取出铸件。
消失模铸造⼯艺流程控制1泡塑珠粒的选⽤:1、消失模铸造专⽤的泡沫珠粒有三种。
①可发性聚苯⼄烯树脂珠粒(简称EPS);②可发性甲基丙烯酸甲脂与苯⼄烯共聚树脂珠粒(简称STMMA);③可发性聚甲基丙烯酸甲脂树脂珠粒(简称EPMMA)。
2、常⽤可发性聚苯⼄烯树脂珠粒(EPS)，⽤于铸造有⾊⾦属、灰铁及⼀般钢铸。
3、珠粒特点:半透明珠粒，预发泡倍数40~60，粒径为0.18~0.80亳⽶(6种尺⼨)，4、⼀般选⽤的原始珠粒的粒径⼩于或等于铸件的最⼩壁厚的1/9~1/10。
2模型制作:1、由泡塑珠粒制作:予发泡--熟化--发泡成型--冷却出模。
①予发泡EPS珠粒在加⼊模具前，要先进⾏予发泡，以使珠粒膨胀到⼀定尺⼨。
予发泡过程决定了模型的密度、尺⼨稳定性及精度，是关键环节之⼀。
适⽤于EPS珠粒予发泡的⽅法有三种:热⽔予发泡、蒸汽予发泡和真空予发泡。
简述消失模铸造工艺
消失模铸造是一种用于铸造金属零件的常用工艺，它使用消失模具进行铸件成型。
这种工艺的使用可以产生结构复杂、加工尺寸精度高以及外观光洁等高质量的金属铸件。
消失模铸造工艺是一种强有力的工艺，可以在一次模具内进行多种复杂的设计。
消失模铸造的主要发展方向是材料的配比。
消失模具由固体和液体组成，它们的性能也各不相同。
固体为聚脂树脂，加入骨料形成坚硬的模具，而液体则是热可塑性的树脂。
在模具制作过程中，将两种材料精确配比和完美混合，可以使其获得所需的性能和附加值。
消失模铸造工艺的另一个关键点是设计。
除了材料配比外，还要考虑模具的设计，这包括材料的厚度，有无内置支撑结构，表面处理等。
考虑到热分配的问题，还需要预留液体冷却系统。
消失模铸造工艺的主要过程如下：首先，使用3D打印机和CAD 软件制作模具，按照预设信息标准进行精确打印、切削和处理，使液体和固体混合均匀，产生完美的模具。
然后，将待铸件和融化的金属液注入模具以填充模具，形成所需的金属铸件。
最后，进行模具拆解，将铸件从模具中取出，完成整个消失模铸造工艺。
消失模铸造工艺的特点是快速、高效、绿色，它不需要安装工具，不需要浪费资源，也不会对环境造成污染。
消失模铸造工艺的应用范围也越来越广，它已经在汽车、航空航天、家电、信设备等行业得到了广泛应用。
总之，消失模铸造是一种很有效的铸造工艺，它可以实现快速、
高效、绿色、复杂精度高等优点，被广泛应用于各个行业。
消失模铸造工艺在铸造公司生产中的应用消失模铸造工艺是一种现代化先进的铸造工艺，主要应用于小批量、复杂形状和高精度的铸造件生产。
下面将详细介绍消失模铸造工艺在铸造公司生产中的应用。
消失模铸造工艺首先要制作一个可燃模型，通常使用蜡模、聚苯乙烯泡沫模或其他可燃性材料制作。
然后将可燃模型放入一个铸型材料中，如石膏、砂等，形成一个完整的铸型。
待铸型干燥后，通过蒸煮或烘烤的方式将可燃模型融化后燃尽，留下一个空腔。
将金属熔液倒入这个空腔中，待金属凝固后，将铸件从铸型中取出，即可得到所需的产品。
1. 生产复杂形状的铸件：消失模铸造工艺能够生产出非常复杂的形状，如花纹、空腔、细节等。
传统的铸造工艺往往无法制造这些形状，消失模铸造则可以通过制作精密的可燃模型来实现。
2. 生产高精度的铸件：消失模铸造工艺的制作精度非常高，可以达到微米级别。
这对于一些需要高精度的零部件非常重要，如航空、航天领域的零部件。
3. 小批量生产：消失模铸造工艺可以根据需求生产出少量的铸件，不需要大规模生产。
这对于一些小型企业或研发型企业来说非常有用，可以降低生产成本，缩短生产周期。
4. 材料选择灵活：消失模铸造工艺可以使用多种材料进行生产，如钢、铝、铜等，可以满足不同产品的需求。
5. 成本可控：消失模铸造工艺的模具制作成本相对较低，尤其是相对于传统的金属模铸造工艺来说。
因为可燃模型可以通过多次利用，减少模具制作的成本。
消失模铸造工艺在铸造公司生产中的应用非常广泛。
它能够生产复杂形状和高精度的铸件，适用于小批量生产，并且成本可控。
随着科技的不断进步和工艺的不断完善，相信消失模铸造工艺将在未来得到更广泛的应用和发展。

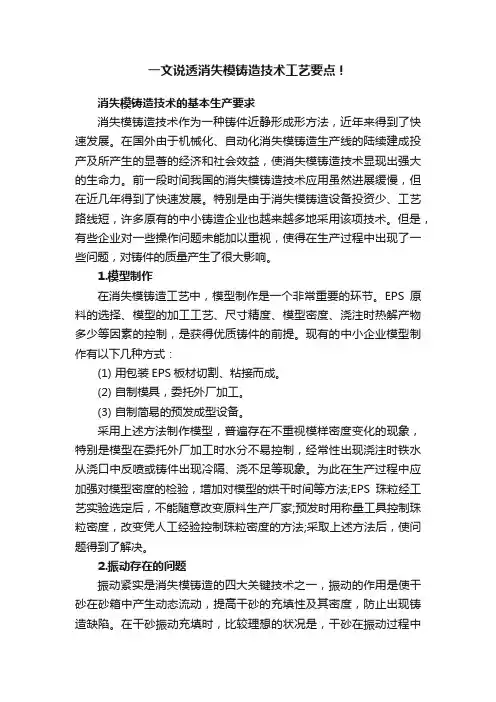

一文说透消失模铸造技术工艺要点！消失模铸造技术的基本生产要求消失模铸造技术作为一种铸件近静形成形方法，近年来得到了快速发展。
在国外由于机械化、自动化消失模铸造生产线的陆续建成投产及所产生的显著的经济和社会效益，使消失模铸造技术显现出强大的生命力。
前一段时间我国的消失模铸造技术应用虽然进展缓慢，但在近几年得到了快速发展。
特别是由于消失模铸造设备投资少、工艺路线短，许多原有的中小铸造企业也越来越多地采用该项技术。
但是，有些企业对一些操作问题未能加以重视，使得在生产过程中出现了一些问题，对铸件的质量产生了很大影响。
1.模型制作在消失模铸造工艺中，模型制作是一个非常重要的环节。
EPS原料的选择、模型的加工工艺、尺寸精度、模型密度、浇注时热解产物多少等因素的控制，是获得优质铸件的前提。
现有的中小企业模型制作有以下几种方式：(1) 用包装EPS板材切割、粘接而成。
(2) 自制模具，委托外厂加工。
(3) 自制简易的预发成型设备。
采用上述方法制作模型，普遍存在不重视模样密度变化的现象，特别是模型在委托外厂加工时水分不易控制，经常性出现浇注时铁水从浇口中反喷或铸件出现冷隔、浇不足等现象。
为此在生产过程中应加强对模型密度的检验，增加对模型的烘干时间等方法;EPS珠粒经工艺实验选定后，不能随意改变原料生产厂家;预发时用称量工具控制珠粒密度，改变凭人工经验控制珠粒密度的方法;采取上述方法后，使问题得到了解决。
2.振动存在的问题振动紧实是消失模铸造的四大关键技术之一，振动的作用是使干砂在砂箱中产生动态流动，提高干砂的充填性及其密度，防止出现铸造缺陷。
在干砂振动充填时，比较理想的状况是，干砂在振动过程中进行有序流动，在保证模型不变形的前提下，均匀地充填到模型的各个部位，使砂箱内型砂获得较高和较均匀的充填密度。
中小企业的消失模铸造振动台多为自制设备，在振动时，最常见的现象是由于振动操作不当，造成模样变形、涂料层开裂等，从而造成相应的铸造缺陷。
消失模铸造工艺消失模铸造工艺是一种应用广泛的金属原料加工工艺，其被广泛应用于制造汽车部件、高压风机叶轮、电机壳体以及其他任何可以从消失模铸造中形成的机械零件。
在消失模铸造过程中，熔融金属被引入模具，然后在室内温度被控制在消失模铸造所需温度下，当熔融金属冷却、硬化，模具从模具中消失，而成型的零件被固定在模具中。
消失模铸造的优点是可以产生精细的零件，其表面粗糙度非常高，并且可以产生三维形状的零件，因此大大降低了机械加工的时间和成本。
但是，消失模铸造也有一些缺点，包括1）模具易损，需要定期更换模具。
2）由于消失模铸造的工艺易变，出现的缺陷（如熔池和结晶）比其他铸造工艺更明显，需要额外的加工时间来填补缺陷。
3）温度控制是一个问题，因为消失模铸造的温度范围和铸造的温度范围有很大的差别，温度的准确控制对于达到最佳效果至关重要。
消失模铸造工艺可以使用不同类型的消失模，包括铝铸造模具、尼龙模具、热塑性塑料模具以及复合模具。
这种多种材料的混合运用使消失模铸造得以实现，但同时也导致了更高的成本和复杂的操作。
为了有效改进消失模铸造工艺，一些开发商已经开发出多种技术，以便提高消失模铸造的效率和质量。
其中，“消失模铸造机床”可以提供自动化消失模铸造，这可以替换传统手工操作，可以显著提高模具的精度和外观，还可以加快产品的生产速度。
此外，有些供应商还开发出精确的消失模铸造机床，可以更好地控制熔池大小，以达到更高的表面光洁度。
消失模铸造工艺在金属加工领域中发挥着重要作用，它不仅可以大大降低产品加工成本，而且还可以满足成型产品的高精度和精细度的要求。
但是，消失模铸造的进程也存在着一定的挑战，包括由于温度控制和模具限制而出现的缺陷。
因此，为能有效提高消失模铸造的质量和效率，必须持续改进消失模铸造技术，才可以满足客户的需求。
消失模铸造技术
消失模铸造技术是一种先进的铸造技术，它能够生产出精密复杂、质量优良的铸件。
它使用消失模具来制造铸件，消失模具是一种特殊的模具，它能够在铸件成型后自行消失，因此消失模铸造技术也称为自灭模铸造技术。
消失模铸造技术被广泛应用于机械、汽车、航空航天等领域，它的优点是能够生产出精密复杂的铸件，并且质量优良，节省大量的生产成本。
消失模铸造技术的工艺流程大致分为三个步骤：第一步是模具制作，即制造消失模具；第二步是模具装填，将铸件材料填入模具中；第三步是熔炼和成型，将填入模具中的材料熔炼，然后通过消失模具对材料进行成型。
消失模铸造技术在机械行业的应用，大大提高了机械零件的制作精度，更加符合人体工程学设计，使机械制造更加安全可靠，同时还大大提高了产品质量，更加环保。
总之，消失模铸造技术具有很多优点，它不仅可以生产出精密复杂、质量优良的铸件，而且还可以大大提高产品质量，更加环保。
它被广泛应用于机械、汽车、航空航天等领域，为机械制造提供了更安全可靠的发展方向。

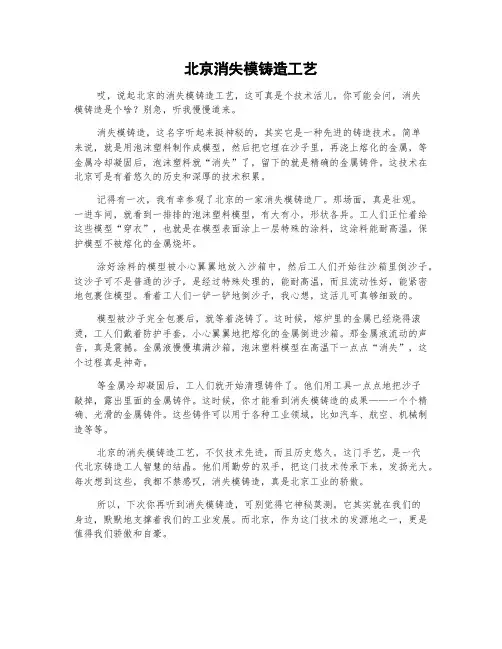

北京消失模铸造工艺哎，说起北京的消失模铸造工艺，这可真是个技术活儿。
你可能会问，消失模铸造是个啥？别急，听我慢慢道来。
消失模铸造，这名字听起来挺神秘的，其实它是一种先进的铸造技术。
简单来说，就是用泡沫塑料制作成模型，然后把它埋在沙子里，再浇上熔化的金属，等金属冷却凝固后，泡沫塑料就“消失”了，留下的就是精确的金属铸件。
这技术在北京可是有着悠久的历史和深厚的技术积累。
记得有一次，我有幸参观了北京的一家消失模铸造厂。
那场面，真是壮观。
一进车间，就看到一排排的泡沫塑料模型，有大有小，形状各异。
工人们正忙着给这些模型“穿衣”，也就是在模型表面涂上一层特殊的涂料，这涂料能耐高温，保护模型不被熔化的金属烧坏。
涂好涂料的模型被小心翼翼地放入沙箱中，然后工人们开始往沙箱里倒沙子。
这沙子可不是普通的沙子，是经过特殊处理的，能耐高温，而且流动性好，能紧密地包裹住模型。
看着工人们一铲一铲地倒沙子，我心想，这活儿可真够细致的。
模型被沙子完全包裹后，就等着浇铸了。
这时候，熔炉里的金属已经烧得滚烫，工人们戴着防护手套，小心翼翼地把熔化的金属倒进沙箱。
那金属液流动的声音，真是震撼。
金属液慢慢填满沙箱，泡沫塑料模型在高温下一点点“消失”，这个过程真是神奇。
等金属冷却凝固后，工人们就开始清理铸件了。
他们用工具一点点地把沙子敲掉，露出里面的金属铸件。
这时候，你才能看到消失模铸造的成果——一个个精确、光滑的金属铸件。
这些铸件可以用于各种工业领域，比如汽车、航空、机械制造等等。
北京的消失模铸造工艺，不仅技术先进，而且历史悠久。
这门手艺，是一代代北京铸造工人智慧的结晶。
他们用勤劳的双手，把这门技术传承下来，发扬光大。
每次想到这些，我都不禁感叹，消失模铸造，真是北京工业的骄傲。
所以，下次你再听到消失模铸造，可别觉得它神秘莫测。
它其实就在我们的身边，默默地支撑着我们的工业发展。
而北京，作为这门技术的发源地之一，更是值得我们骄傲和自豪。

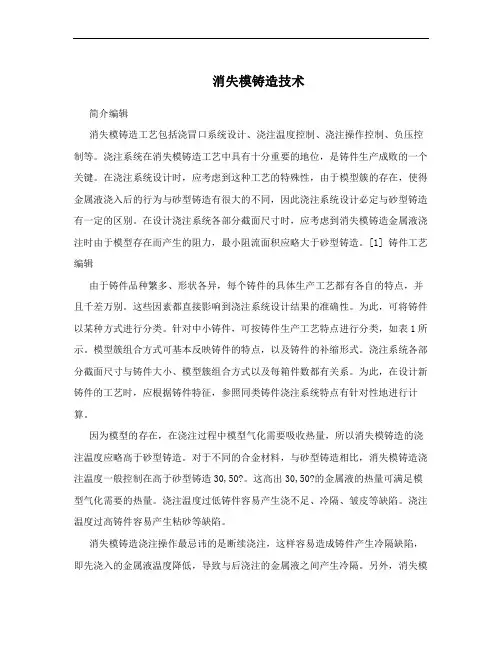

消失模铸造技术简介编辑消失模铸造工艺包括浇冒口系统设计、浇注温度控制、浇注操作控制、负压控制等。
浇注系统在消失模铸造工艺中具有十分重要的地位，是铸件生产成败的一个关键。
在浇注系统设计时，应考虑到这种工艺的特殊性，由于模型簇的存在，使得金属液浇入后的行为与砂型铸造有很大的不同，因此浇注系统设计必定与砂型铸造有一定的区别。
在设计浇注系统各部分截面尺寸时，应考虑到消失模铸造金属液浇注时由于模型存在而产生的阻力，最小阻流面积应略大于砂型铸造。
[1] 铸件工艺编辑由于铸件品种繁多、形状各异，每个铸件的具体生产工艺都有各自的特点，并且千差万别。
这些因素都直接影响到浇注系统设计结果的准确性。
为此，可将铸件以某种方式进行分类。
针对中小铸件，可按铸件生产工艺特点进行分类，如表1所示。
模型簇组合方式可基本反映铸件的特点，以及铸件的补缩形式。
浇注系统各部分截面尺寸与铸件大小、模型簇组合方式以及每箱件数都有关系。
为此，在设计新铸件的工艺时，应根据铸件特征，参照同类铸件浇注系统特点有针对性地进行计算。
因为模型的存在，在浇注过程中模型气化需要吸收热量，所以消失模铸造的浇注温度应略高于砂型铸造。
对于不同的合金材料，与砂型铸造相比，消失模铸造浇注温度一般控制在高于砂型铸造30,50?。
这高出30,50?的金属液的热量可满足模型气化需要的热量。
浇注温度过低铸件容易产生浇不足、冷隔、皱皮等缺陷。
浇注温度过高铸件容易产生粘砂等缺陷。
消失模铸造浇注操作最忌讳的是断续浇注，这样容易造成铸件产生冷隔缺陷，即先浇入的金属液温度降低，导致与后浇注的金属液之间产生冷隔。
另外，消失模铸造浇注系统多采用封闭式浇注系统，以保持浇注的平稳性。
对此，浇口杯的形式与浇注操作是否平稳关系密切。
浇注时应保持浇口杯内液面保持稳定，使浇注动压头平稳。
负压是黑色合金消失模铸造的必要措施。
负压的作用是增加砂型强度和刚度的重要保证措施，同时也是将模型气化产物排除的主要措施。
