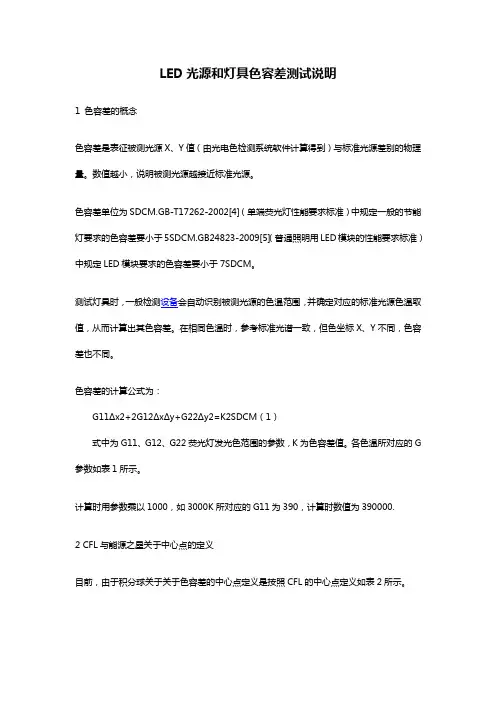

LED光源和灯具色容差测试说明1 色容差的概念色容差是表征被测光源X、Y值（由光电色检测系统软件计算得到）与标准光源差别的物理量。
数值越小，说明被测光源越接近标准光源。
色容差单位为SDCM.GB-T17262-2002[4]（单端荧光灯性能要求标准）中规定一般的节能灯要求的色容差要小于5SDCM.GB24823-2009[5]（普通照明用LED模块的性能要求标准）中规定LED模块要求的色容差要小于7SDCM。
测试灯具时，一般检测设备会自动识别被测光源的色温范围，并确定对应的标准光源色温取值，从而计算出其色容差。
在相同色温时，参考标准光谱一致，但色坐标X、Y不同，色容差也不同。
色容差的计算公式为：G11Δx2+2G12ΔxΔy+G22Δy2=K2SDCM（1）式中为G11、G12、G22荧光灯发光色范围的参数，K为色容差值。
各色温所对应的G 参数如表1所示。
计算时用参数乘以1000，如3000K所对应的G11为390，计算时数值为390000.2 CFL与能源之星关于中心点的定义目前，由于积分球关于关于色容差的中心点定义是按照CFL的中心点定义如表2所示。
但是，由于LED产品目前都参考ANSI C78.377[6]的标准（如2.1节各LED公司的色坐标分布图），其色坐标的中心点与CFL的中心点有一定的差异，能源之星对LED产品的色坐标中心点与ANSI保持一致，其坐标中心点参考表3所示。
如图1所示，粉红椭圆为CFL的在各色温段的7SDCM的容差表现，而黑色的四边形框为ANSI与能源之星对LED产品的色坐标要求，略大于7SDCM.各LED光源厂家的色坐标分布图。
下面给出部分LED光源厂家的色坐标分布图（图2~图5）。
3 LED照明产品色容差测试修正基于图1，由于色温段中心点的差异，即使LED的坐标点为能源之星的正中心点，但在积分球上面测试出来的色容差数值将会有较大的差异（如表4所示）。
为了修正LED光源的色容差，有以下两种方法：（1）将测试设备中色容差的中心点更改为能源之星要求的中心点，再测试读取色容差。

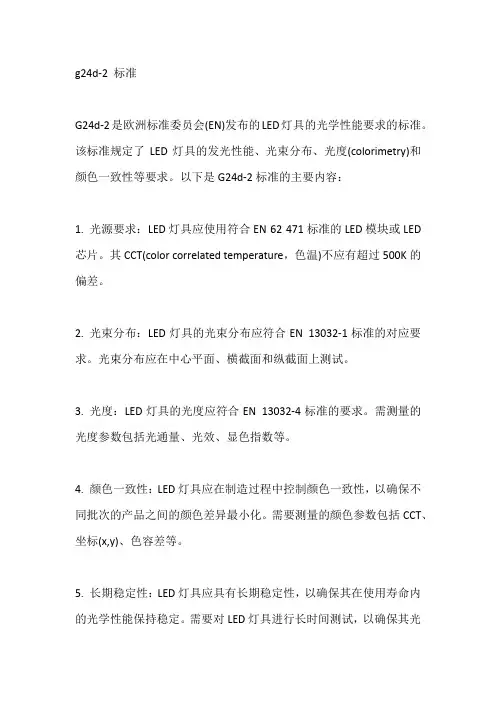

g24d-2 标准
G24d-2是欧洲标准委员会(EN)发布的LED灯具的光学性能要求的标准。
该标准规定了LED灯具的发光性能、光束分布、光度(colorimetry)和颜色一致性等要求。
以下是G24d-2标准的主要内容：
1. 光源要求：LED灯具应使用符合EN 62 471标准的LED模块或LED 芯片。
其CCT(color correlated temperature，色温)不应有超过500K的偏差。
2. 光束分布：LED灯具的光束分布应符合EN 13032-1标准的对应要求。
光束分布应在中心平面、横截面和纵截面上测试。
3. 光度：LED灯具的光度应符合EN 13032-4标准的要求。
需测量的光度参数包括光通量、光效、显色指数等。
4. 颜色一致性：LED灯具应在制造过程中控制颜色一致性，以确保不同批次的产品之间的颜色差异最小化。
需要测量的颜色参数包括CCT、坐标(x,y)、色容差等。
5. 长期稳定性：LED灯具应具有长期稳定性，以确保其在使用寿命内的光学性能保持稳定。
需要对LED灯具进行长时间测试，以确保其光
通量损失率符合要求。
G24d-2标准主要适用于LED灯具的照明应用，例如LED灯泡、LED筒灯、LED天花板灯等。
该标准的发布旨在保证LED灯具的光学性能和颜色一致性，提高LED照明的质量和可靠性。
从国际标准分析LED色容差色容差定义及麦克亚当椭圆理论色容差：表征光色电检测系统软件计算的X、Y值与标准光源之间差别。
数值越小，表示产品光色坐标和标准值越接近，光源发出的光谱与标准光谱之间的差别越小，准确度越高，光的颜色越纯正。
麦克亚当椭圆理论：1942年科学家麦克亚当利用相关原理对25种颜色进行实验，在每个颜色点大约5到9个对侧方向上测量，记录它们刚好能够分辨出颜色差异时的两点距离，结果得到的是一些面积大小各异、长短轴不等的椭圆，称为麦克亚当椭圆。
麦克亚当椭圆通常用“阶”来描述，这里所说的“阶”其实就是指标准差。
1阶麦克亚当椭圆指的是距离目标颜色1倍的颜色匹配结果变动的标准差，同理可知，3阶、4阶等的含义。
色容差主要标准类别目前国内主要色容差标准主要有北美ANSI标准、IEC、欧盟标准、其对应色容差中心点归纳如下：相关色容差对应的色温范围行业标准水平：1．能源之星ANSIC78．376，色容差≤7SDCM，按LED特性划分区域。
2．欧盟标准ERP，色容差≤6SDCM，按照明技术要求来规范LED划分区域。
3．国标GB10682——2002，双端荧光灯性能要求色容差≤5SDCM，可作为LED 灯色容差要求参考。
对比IEC标准和ANSI标准3阶示意图关于色容差问题测试注意事项：1．由图可知：IEC和ANSI两种标准中心点有差别，其中6500K、3000K、2700K 差别明显，所以下单必须先确认使用什么标准（目前同一方光电按照IEC标准测试，也可根据客户需求选择其他标准）。
2．选择对应色温段色容差中心点坐标，例如6500K色温选择2700K标准测试色容差会很大（有些机器会自动选择）。
色容差与色差的区别色差：颜色的差异，即两个光色X、Y坐标值的差异大小，差值越小，色差越小。
色容差：表征产品X、Y值与标准光源X、Y值之间差别，距离越小，色容差越小。
说明：A（样品）为3阶，B点为3阶，D点为5阶，A——B色差（X＝＋0．0099，Y＝＋0．0148）比A——D色差（X＝＋0．0030，Y＝——0．0041）大，但A——B色容差相等，A——D色容差相差2个，所以色容差和色差不能混淆概念。
反射型自镇流LED灯的色度要求反射型自驱动（或称自镇流）LED灯是一种常见的照明产品，其设计原理是通过LED灯珠自身的发光效果，利用特殊材料的反射作用，将发出的光线重新聚焦，从而实现更高效、更节能的照明效果。
色度是指光源发出的光线在人眼中所呈现的颜色效果。
首先，颜色温度是反映灯光颜色效果的重要指标之一、在反射型自驱动LED灯中，常见的颜色温度有暖白光（2700K-3500K）、自然光（3500K-4500K）和冷白光（4500K-6500K）等不同的选择。
不同的颜色温度适用于不同的照明场景，例如，暖白光适用于温馨的家居照明，冷白光适用于办公室和商业照明等。
对于反射型LED灯，颜色温度的选择应该根据照明环境和使用需求来进行合理的匹配。
其次，色彩还原指数（CRI）也是评价反射型自驱动LED灯色度性能的重要指标之一、CRI是用于描述光源还原物体颜色真实度的指标，其数值范围为0~100，数值越高，表示光源还原物体颜色越真实。
常见的指导标准要求灯具的CRI要达到80以上，这样可以保证灯光照射下的物体颜色呈现出较为真实的效果。
此外，反射型自驱动LED灯的色均匀性也是考虑的重要因素。
色均匀性指的是灯具发出的光线在照明过程中，光线的颜色分布是否均匀。
如果灯具的色均匀性不好，会出现色温不均匀、色彩变化等问题，从而影响到整个照明效果和使用的舒适感。
因此，在设计反射型自驱动LED灯时，应注意提高色均匀性，确保灯光的色彩呈现均匀、稳定。
最后，反射型自驱动LED灯的色度要求还应根据具体的应用场景进行合理设计。
例如，在商业照明中，还需要考虑到灯光对商品陈列的影响，以及对消费者的吸引力。
在医疗和美容领域，还需要考虑到灯光对人体皮肤颜色的影响。
因此，不同场景下，对色度的要求也会有所差异。
总之，反射型自驱动LED灯的色度要求包括颜色温度、色彩还原指数、色均匀性等多个方面。
在设计和选择LED灯时，应根据实际需求，合理平衡这些要求，以实现更满意的照明效果。
