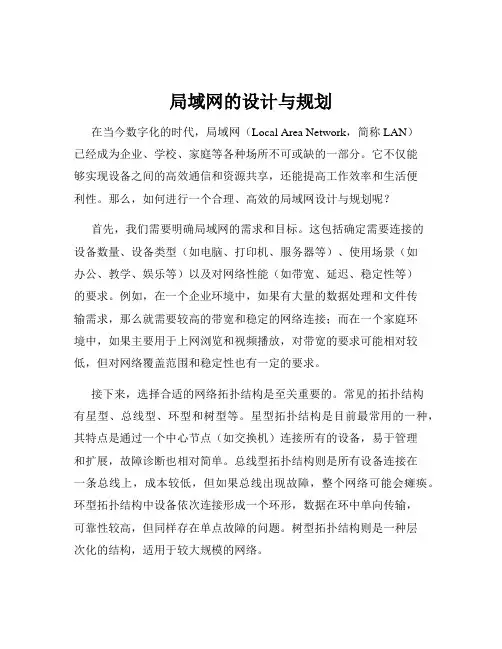

局域网的设计与规划在当今数字化的时代，局域网（Local Area Network，简称 LAN）已经成为企业、学校、家庭等各种场所不可或缺的一部分。

它不仅能够实现设备之间的高效通信和资源共享，还能提高工作效率和生活便利性。

那么，如何进行一个合理、高效的局域网设计与规划呢？首先，我们需要明确局域网的需求和目标。

这包括确定需要连接的设备数量、设备类型（如电脑、打印机、服务器等）、使用场景（如办公、教学、娱乐等）以及对网络性能（如带宽、延迟、稳定性等）的要求。

例如，在一个企业环境中，如果有大量的数据处理和文件传输需求，那么就需要较高的带宽和稳定的网络连接；而在一个家庭环境中，如果主要用于上网浏览和视频播放，对带宽的要求可能相对较低，但对网络覆盖范围和稳定性也有一定的要求。

接下来，选择合适的网络拓扑结构是至关重要的。

常见的拓扑结构有星型、总线型、环型和树型等。

星型拓扑结构是目前最常用的一种，其特点是通过一个中心节点（如交换机）连接所有的设备，易于管理和扩展，故障诊断也相对简单。

总线型拓扑结构则是所有设备连接在一条总线上，成本较低，但如果总线出现故障，整个网络可能会瘫痪。

环型拓扑结构中设备依次连接形成一个环形，数据在环中单向传输，可靠性较高，但同样存在单点故障的问题。

树型拓扑结构则是一种层次化的结构，适用于较大规模的网络。

在确定了拓扑结构后，我们要选择合适的网络设备。

核心设备包括交换机、路由器、服务器等。

交换机用于连接网络中的设备，根据端口数量、传输速率和功能的不同，有多种选择。

路由器则用于连接不同的网络（如局域网与互联网），实现网络地址转换和路由选择。

服务器则根据具体的应用需求，可以是文件服务器、打印服务器、数据库服务器等。

此外，还需要考虑网络线缆的选择，常见的有双绞线、同轴电缆和光纤。

双绞线价格低廉，适用于短距离传输；光纤则具有传输速度快、抗干扰能力强的优点，但成本较高，适用于对带宽要求高的场合。

网络地址规划也是局域网设计中的重要环节。

局域网建设论文一、引言在当今信息社会中，计算机网络的应用已经渗透到各个行业和领域。

作为计算机网络的基础设施之一，局域网的建设在各种机构和企业中变得越来越重要。

本论文将探讨局域网建设的必要性、实施步骤以及相关技术方面的考虑。

二、局域网的概念和作用局域网（Local Area Network，LAN）是指在一个相对较小的范围内，由一组相互连接的计算机组成的网络。

它可以为组织内部成员提供快速、高效的信息传输和资源共享。

1. 信息传输局域网通过高速的数据传输链路，可以实现快速的信息传输。

无论是文件传输、电子邮件还是实时视频会议，局域网都能够提供稳定、高速的网络环境，提高工作效率。

2. 资源共享通过局域网，组织内部的计算机可以共享打印机、文件存储设备、数据库等资源，避免了资源浪费和冗余的问题。

同时，便捷的资源共享也使得协同办公和团队合作更加便利。

三、局域网建设的必要性随着信息化建设的快速发展，局域网建设已经成为各个行业和企业的必然选择。

以下是局域网建设的几个重要理由：1. 提高工作效率局域网提供了高速稳定的网络环境，可以方便快捷地进行文件传输、信息检索等操作，大大提高了工作效率和处理速度。

2. 实现信息共享与协同办公局域网可以实现资源的共享和共同编辑，促进团队成员之间的合作与沟通。

不同部门之间的数据共享也能加强企业内部的协同办公能力。

3. 降低成本通过局域网建设，可以实现共享硬件设备、软件授权等，避免了重复采购和维护的成本，同时减少了电脑终端的数量，降低了设备管理的复杂性。

四、局域网建设的步骤1. 规划与设计在局域网建设前，需要进行详细的规划与设计。

包括确定局域网的覆盖面积、拓扑结构、网络协议等方面的考虑。

2. 硬件设备采购与布线根据设计方案，进行硬件设备的采购，并进行合理的布线工作。

硬件设备包括交换机、路由器等网络设备，以及计算机终端、打印机等配套设备。

3. 网络配置与安全设置对局域网进行网络配置和安全设置，包括IP地址规划、网络访问控制等。

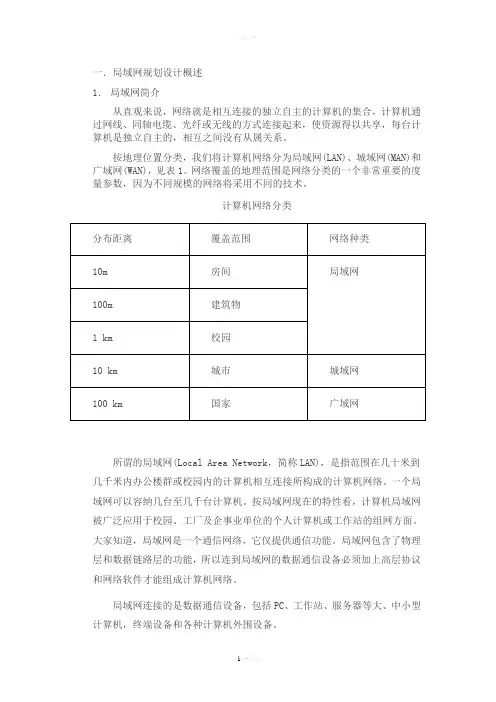

一．局域网规划设计概述1．局域网简介从直观来说，网络就是相互连接的独立自主的计算机的集合，计算机通过网线、同轴电缆、光纤或无线的方式连接起来，使资源得以共享，每台计算机是独立自主的，相互之间没有从属关系。

按地理位置分类，我们将计算机网络分为局域网(LAN)、城域网(MAN)和广域网(WAN)，见表1。

网络覆盖的地理范围是网络分类的一个非常重要的度量参数，因为不同规模的网络将采用不同的技术。

计算机网络分类所谓的局域网(Local Area Network，简称LAN)，是指范围在几十米到几千米内办公楼群或校园内的计算机相互连接所构成的计算机网络。

一个局域网可以容纳几台至几千台计算机。

按局域网现在的特性看，计算机局域网被广泛应用于校园、工厂及企事业单位的个人计算机或工作站的组网方面。

大家知道，局域网是一个通信网络，它仅提供通信功能。

局域网包含了物理层和数据链路层的功能，所以连到局域网的数据通信设备必须加上高层协议和网络软件才能组成计算机网络。

局域网连接的是数据通信设备，包括PC、工作站、服务器等大、中小型计算机，终端设备和各种计算机外围设备。

由于局域网传输距离有限，网络覆盖的范围小，因而具有以下主要特点：局域网覆盖的地理范围计较小；数据传输率高（可到10000Mbps）；传输延时小；误码率低；价格便宜；一般是某一单位组织所拥有。

按照网络的传输介质分类，可以将计算机网络分为有线网络和无线网络两种。

按拓扑结构分类，计算机网络拓扑结构有：总线型拓扑结构、星型拓扑结构、环型拓扑结构等。

在计算机网络中还有其他类型的拓扑结构，如总线型与星型混合、总线型与环型混合连接的网络。

在局域网中，使用最多的是星型结构。

2.组建局域网的目标利用服务器，通过交换机或HUB连接系统，实现各部门的数据共享及与Internet相结合的网络。

满足公司领导、部门经理和公司员工对公司信息的共享与交流（可实现用户权限控制）。

采用服务器可实现认证服务、数据库服务、代理服务、邮件服务、打印服务、Web服务等，有效降低成本。

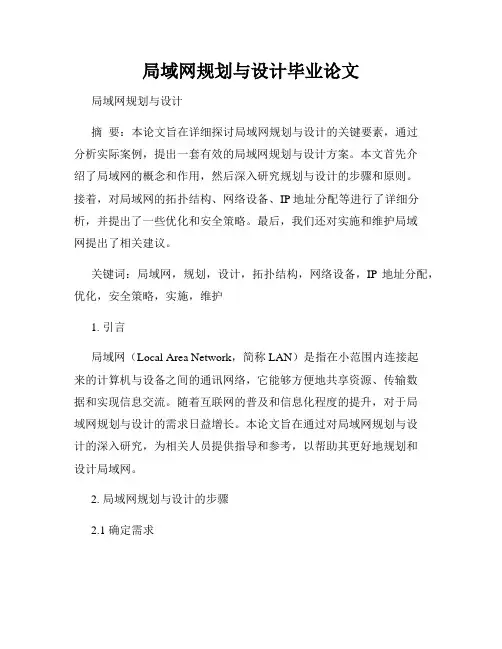

局域网规划与设计毕业论文局域网规划与设计摘要：本论文旨在详细探讨局域网规划与设计的关键要素，通过分析实际案例，提出一套有效的局域网规划与设计方案。

本文首先介绍了局域网的概念和作用，然后深入研究规划与设计的步骤和原则。

接着，对局域网的拓扑结构、网络设备、IP地址分配等进行了详细分析，并提出了一些优化和安全策略。

最后，我们还对实施和维护局域网提出了相关建议。

关键词：局域网，规划，设计，拓扑结构，网络设备，IP地址分配，优化，安全策略，实施，维护1. 引言局域网（Local Area Network，简称LAN）是指在小范围内连接起来的计算机与设备之间的通讯网络，它能够方便地共享资源、传输数据和实现信息交流。

随着互联网的普及和信息化程度的提升，对于局域网规划与设计的需求日益增长。

本论文旨在通过对局域网规划与设计的深入研究，为相关人员提供指导和参考，以帮助其更好地规划和设计局域网。

2. 局域网规划与设计的步骤2.1 确定需求在进行局域网规划与设计之前，首先需要明确用户的需求和目标。

根据不同的应用场景和业务需求，确定局域网的功能要求和性能指标，包括带宽、延迟、安全性等。

2.2 分析现状在进行局域网规划与设计之前，需要对现有的网络环境进行详细分析。

包括网络拓扑结构、设备配置、网络性能等方面的情况。

通过对现状的分析，可以更好地了解网络的问题和瓶颈，为后续规划和设计提供参考。

2.3 规划网络拓扑结构根据需求和现状分析的结果，进行网络拓扑结构的规划。

网络拓扑结构决定了局域网中各个设备的布局和连接方式。

常见的网络拓扑结构包括星型、总线型、环型、树型等。

在选择拓扑结构时，需要考虑可扩展性、容错性以及成本效益等因素。

2.4 设计网络设备配置根据需求和网络拓扑结构的规划，进行网络设备的配置设计。

主要包括交换机、路由器、网关等设备的选择和确定。

在设计网络设备配置时，需要考虑设备的性能、兼容性以及扩展性等因素。

2.5 IP地址分配在局域网中，IP地址是用来标识和寻找设备的重要依据。

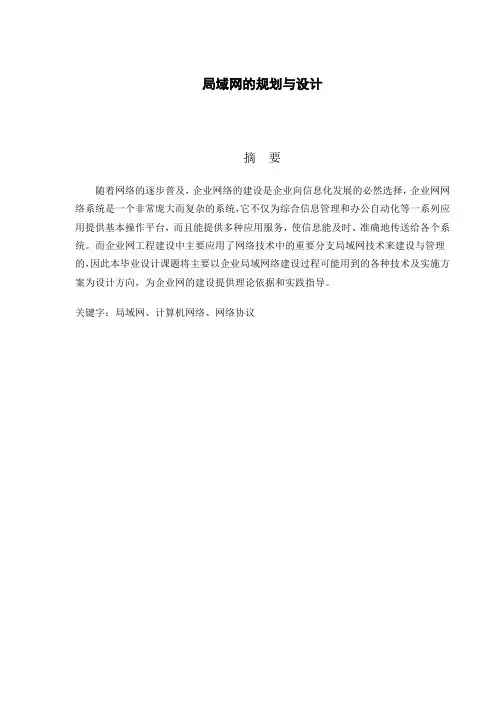

局域网的规划与设计摘要随着网络的逐步普及，企业网络的建设是企业向信息化发展的必然选择，企业网网络系统是一个非常庞大而复杂的系统，它不仅为综合信息管理和办公自动化等一系列应用提供基本操作平台，而且能提供多种应用服务，使信息能及时、准确地传送给各个系统。

而企业网工程建设中主要应用了网络技术中的重要分支局域网技术来建设与管理的，因此本毕业设计课题将主要以企业局域网络建设过程可能用到的各种技术及实施方案为设计方向，为企业网的建设提供理论依据和实践指导。

关键字：局域网、计算机网络、网络协议AbstractAlong with the network gain grounded, the construct of the corporation network are the inevitable choice that corporation turn to the development of information. The corporation net network system is a very huge and complicated system, it not only providing the basic operation for a series application such as synthesizing the information management and transacting automation etc,but also can provide various application service,making information on time, and delivering accurately to the each system. The corporation net engineering developments inside applied the LAN technique that is the important branch of the network techique to construct and manage .So this graduate design lesson will take the construct process of the LAN of corportation into practice,and provide theory and practice guidance for the construct of corporation network.Key Words:Lan、Computer Network、Network Protocol目录前言 (1)第1章局域网基础知识 (2)1.1局域网简介 (2)1.2局域网的定义 (2)1.3 LAN的基本部件 (3)1.4网络通信协议 (3)1.4.1 IPX/SPX协议 (3)1.4.2 NetBEUI协议 (3)1.4.3 TCP/IP 协议 (4)1.5域名系统及DNS服务器 (4)1.6局域网的应用 (5)第2章局域网中的设备 (9)2.1双绞线 (9)2.1.1 双绞线的分类 (9)2.1.2双绞线的应用 (9)2.2同轴电缆 (10)2.2.1同轴电缆的分类 (10)2.3 光纤 (11)2.3.1 光纤的定义及原理 (11)2.3.2光纤的分类 (11)2.3.3光纤在计算机网络中的应用 (11)2.4网卡 (11)2.4.1 网卡的作用 (12)2.4.2网卡的类型及其特点 (12)2.5集线器 (12)2.6交换机 (13)2.7路由器 (14)第3章办公局域网组建方案设计 (14)3.1 办公局域网概述 (14)3.2中小型办公局域网硬件的选择 (15)3.3需求分析及网络规划 (16)3.4 选择网络结构 (16)3.5办公局域网组建过程 (18)3.5.1 网络布线 (18)3.5.2 配置DNS服务器 (18)3.5.3 创建用户帐号 (19)3.5.4创建用户组 (20)3.5.5 管理用户帐户 (21)3.5.6设置客户端 (21)3.5.7 测试网络连通性 (23)3.6办公网接入Internet (23)3.7办公局域网资源共享 (24)第4章局域网的安全防护 (25)4.1计算机安全的定义及介绍 (25)4.2 局域网问题的解决技巧 (25)4.3 黑客攻击企业信息系统的手段 (26)4.4 防火墙 (28)4.4.1什么是防火墙 (28)4.4.2 防火墙的功能 (29)结束语 (1)参考文献： (2)致谢 (3)前言随着微电子技术、计算机技术和通信技术的迅速发展和相互渗透，计算机网络已成为当今最热门的学科之一，并在过去的几十年里取得了长足的发展，尤其是在近十几年来得到了高速发展。

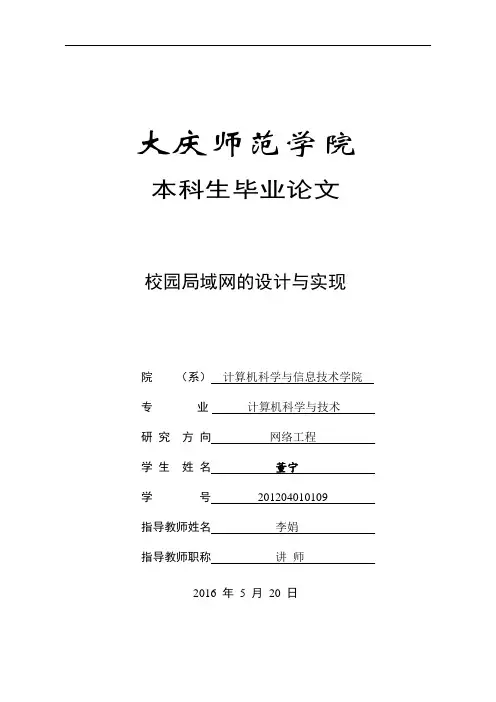

大庆师范学院本科生毕业论文校园局域网的设计与实现院（系）计算机科学与信息技术学院专业计算机科学与技术研究方向网络工程学生姓名董宁学号201204010109指导教师姓名李娟指导教师职称讲师2016年5月20日摘要本文就国内的校园网络使用不便，没有提供对数据的集中管理，以及大量资源的冗余等问题，做出了以下的网络设计规划。
