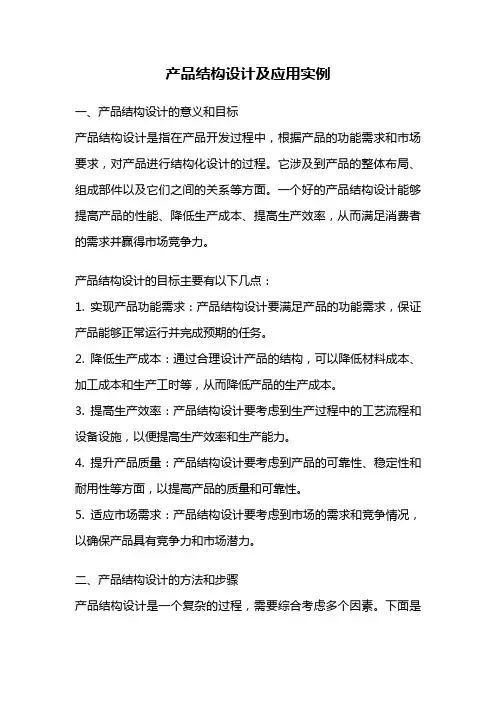

产品结构设计及应用实例一、产品结构设计的意义和目标产品结构设计是指在产品开发过程中，根据产品的功能需求和市场要求，对产品进行结构化设计的过程。
它涉及到产品的整体布局、组成部件以及它们之间的关系等方面。
一个好的产品结构设计能够提高产品的性能、降低生产成本、提高生产效率，从而满足消费者的需求并赢得市场竞争力。
产品结构设计的目标主要有以下几点：1. 实现产品功能需求：产品结构设计要满足产品的功能需求，保证产品能够正常运行并完成预期的任务。
2. 降低生产成本：通过合理设计产品的结构，可以降低材料成本、加工成本和生产工时等，从而降低产品的生产成本。
3. 提高生产效率：产品结构设计要考虑到生产过程中的工艺流程和设备设施，以便提高生产效率和生产能力。
4. 提升产品质量：产品结构设计要考虑到产品的可靠性、稳定性和耐用性等方面，以提高产品的质量和可靠性。
5. 适应市场需求：产品结构设计要考虑到市场的需求和竞争情况，以确保产品具有竞争力和市场潜力。
二、产品结构设计的方法和步骤产品结构设计是一个复杂的过程，需要综合考虑多个因素。
下面是产品结构设计的一般方法和步骤：1. 产品需求分析：对产品的功能需求进行分析，确定产品所需的功能模块和关键部件。
2. 产品结构分解：将产品按照功能模块进行分解，确定产品的组成部件和它们之间的关系。
3. 产品结构设计：根据产品的功能需求和市场要求，设计产品的整体布局和结构，确定各个组成部件的形状、尺寸和材料等。
4. 产品结构优化：对产品的结构进行优化，提高产品的性能和质量，并降低生产成本。
5. 产品结构验证：通过实验、仿真等手段对产品的结构进行验证，确保产品能够满足设计要求和市场需求。
6. 产品结构调整：根据验证结果对产品的结构进行调整和改进，以达到最佳的设计效果。
7. 产品结构文档化：将产品的结构设计过程和结果进行文档化，以便于后续的生产和维护工作。
三、产品结构设计的应用实例1. 汽车结构设计：汽车是一个复杂的产品，它的结构设计涉及到车身、底盘、发动机、传动系统、悬挂系统等多个方面。
产品结构设计课程设计一、课程目标知识目标：1. 让学生掌握产品结构设计的基本概念、原理和方法。
2. 使学生了解产品结构设计在工程实践中的应用。
3. 帮助学生了解不同材料、工艺在产品结构设计中的特点及适用场景。
技能目标：1. 培养学生运用CAD软件进行产品结构设计的能力。
2. 培养学生分析产品结构问题、提出解决方案的能力。
3. 提高学生团队协作、沟通表达及创新能力。
情感态度价值观目标：1. 培养学生对产品结构设计的兴趣，激发其学习热情。
2. 培养学生关注用户体验，注重产品实用性的意识。
3. 增强学生的环保意识，使其在设计过程中考虑可持续发展。
课程性质：本课程为高二年级工程技术类课程，旨在让学生掌握产品结构设计的基本知识和技能，培养其创新意识和实践能力。
学生特点：高二年级学生已具备一定的工程知识基础，思维活跃，动手能力强，对新技术和新工艺具有浓厚兴趣。
教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的主观能动性，提高其产品结构设计能力。
通过课程学习，使学生能够独立完成产品结构设计项目，具备解决实际问题的能力。
二、教学内容1. 产品结构设计基本概念：产品结构组成、分类及设计原则。
2. 产品结构设计原理：力学原理、材料力学性能、结构稳定性分析。
3. 产品结构设计方法：结构优化、模块化设计、绿色设计。
4. CAD软件应用：介绍AutoCAD、SolidWorks等软件的基本操作，进行产品结构设计。
5. 产品结构设计案例分析：分析成功案例，学习优秀设计思路和方法。
6. 产品结构设计实践：分组进行项目实践，运用所学知识完成设计任务。
教学大纲安排：第一周：产品结构设计基本概念及原则第二周：产品结构设计原理第三周：产品结构设计方法第四周：CAD软件操作与练习第五周：产品结构设计案例分析第六周：产品结构设计实践（分组进行）第七周：作品展示与评价教学内容与教材关联性：本课程教学内容与教材《工程技术基础》中产品结构设计章节相关内容紧密结合，涵盖理论知识和实践操作，旨在帮助学生系统地掌握产品结构设计的方法和技能。
产品结构设计书
产品结构设计书是一份详细描述产品结构的文档，它包含了产品的各个组成部分、组件、材料、尺寸、重量、功能等信息。
在产品设计过程中，产品结构设计书是非常重要的一部分，它可以帮助设计师更好地理解产品的结构和功能，从而更好地进行设计和优化。
产品结构设计书通常包含以下几个部分：
1. 产品概述：介绍产品的基本信息，包括产品名称、用途、特点等。
2. 产品结构图：展示产品的整体结构，包括各个组成部分和组件之间的关系。
3. 零部件清单：列出产品的所有零部件，包括名称、材料、尺寸、重量等信息。
4. 零部件图纸：展示每个零部件的详细图纸，包括尺寸、形状、加工工艺等信息。
5. 组装图纸：展示产品的组装过程，包括各个零部件的安装位置和顺序。
6. 功能描述：描述产品的各项功能和性能指标，包括使用条件、使用
寿命等。
7. 安全性能：描述产品的安全性能，包括使用过程中可能存在的安全
隐患和预防措施。
8. 维护保养：描述产品的维护保养方法和周期，包括清洁、保养、更
换零部件等。
产品结构设计书的编写需要设计师具备一定的技术能力和经验，同时
需要与其他部门密切合作，如生产部门、采购部门等。
在编写过程中，需要考虑产品的实际使用情况和市场需求，同时也需要考虑成本和生
产效率等因素。
总之，产品结构设计书是产品设计过程中非常重要的一部分，它可以
帮助设计师更好地理解产品的结构和功能，从而更好地进行设计和优化。
同时，它也是生产、采购等部门进行生产和管理的重要依据。
因此，编写一份完整、准确、清晰的产品结构设计书对于产品的成功开
发和推广至关重要。
塑料塑胶的定义塑胶在日常生活中的应用越来越广泛，已经逐渐取代了部份的金属、纸、木质品。
所谓塑胶，是由分子量非常大的有机化合物组成或由以其为基本成分的各种材料，以热压力等使之具有流动性而成形为最终的固体状态者，称之为塑胶。
塑料是以合成树脂为主要成分，加入或不加入其他添加剂而制成的一种人工材料，塑料的主要成分是合成的或者天然的高分子化合物，即聚合物。
合成树脂即聚合物，添加包括填充剂、着色料、增塑料、稳定剂、润滑剂等。
合成树脂决定塑料的定型（热塑性或热固性）和主要性能，如机械性能物理性能化学性能电性能等。
合成树脂在塑料中的比例一般不低于40%。
塑胶的通性比重轻（比重为0.9~2）,坚固耐用,是良好的绝缘体,耐蚀性强，且不生锈,成形容易、生产率高,原料丰富、价格低,色彩鲜明，着色容易,主要原料为煤、石油等化工产品。
塑胶的分类1.热塑性塑胶（thermo Plasties）是指可以多次重复加热变软、冷却结硬成形的塑料，其耐热性较差它又可分为结晶形与非结晶形，结晶是指分子规则地排列集成。
2.热固性塑胶（thermosething Plasties）在加热时起初会被软化而具有一定的可塑性，但随着加热的进行，塑胶中的分子不断化合，最后固化成型，也不熔于熔剂的物质。
按用途又可分为通用塑料，工程塑料，热塑性弹体。
通用塑料：一般作为非结构性材料使用，其产量大价格相对低廉性能一般，多用于制作日用品，如：PE、、PP、PVC、PS、PMMA、EVA等。
工程塑料：泛指一些具有能制造机械零件或工程结构材料等工业品质的塑料。
其机械性能、电气性能，对化学环境的耐受性，对高温、低温耐受性等方面都具有较优异的特点，能在工程技术上替代某些金属如铜、铝、锌、部份合金钢或其他材料使用，常见的有ABS、PA、PC、POM、PMMA、PU、PSU、PPO、PTFE 等，其中前四种发展最快，为国际上公认的四大工程塑料。
热塑性弹体即指橡胶。
为满足某些特别的塑料，加强现有的性能，降低成本等需要，近年来产生的一些掺混工程聚合物，PC/ABS、PC/PBT、PPO/PS。
