书山有路勤为径;学海无涯苦作舟

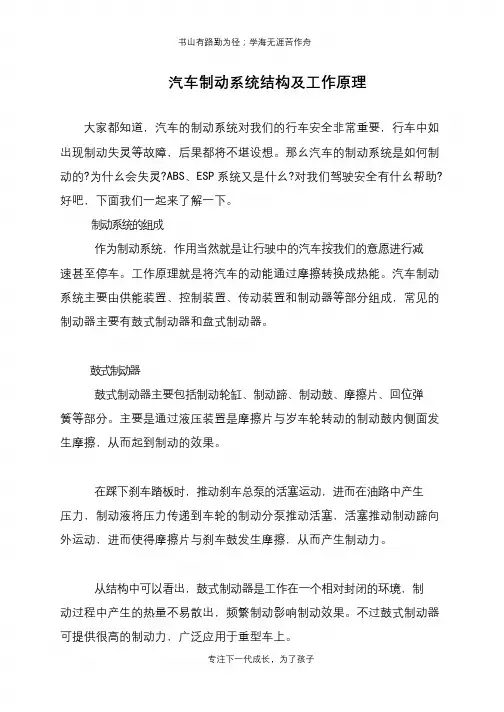

汽车制动系统结构及工作原理
大家都知道,汽车的制动系统对我们的行车安全非常重要,行车中如
出现制动失灵等故障,后果都将不堪设想。
那幺汽车的制动系统是如何制
动的?为什幺会失灵?ABS、ESP系统又是什幺?对我们驾驶安全有什幺帮助? 好吧,下面我们一起来了解一下。
制动系统的组成
作为制动系统,作用当然就是让行驶中的汽车按我们的意愿进行减
速甚至停车。
工作原理就是将汽车的动能通过摩擦转换成热能。
汽车制动
系统主要由供能装置、控制装置、传动装置和制动器等部分组成,常见的
制动器主要有鼓式制动器和盘式制动器。
鼓式制动器
鼓式制动器主要包括制动轮缸、制动蹄、制动鼓、摩擦片、回位弹
簧等部分。
主要是通过液压装置是摩擦片与岁车轮转动的制动鼓内侧面发
生摩擦,从而起到制动的效果。
在踩下刹车踏板时,推动刹车总泵的活塞运动,进而在油路中产生
压力,制动液将压力传递到车轮的制动分泵推动活塞,活塞推动制动蹄向
外运动,进而使得摩擦片与刹车鼓发生摩擦,从而产生制动力。
从结构中可以看出,鼓式制动器是工作在一个相对封闭的环境,制
动过程中产生的热量不易散出,频繁制动影响制动效果。
不过鼓式制动器
可提供很高的制动力,广泛应用于重型车上。
专注下一代成长,为了孩子。

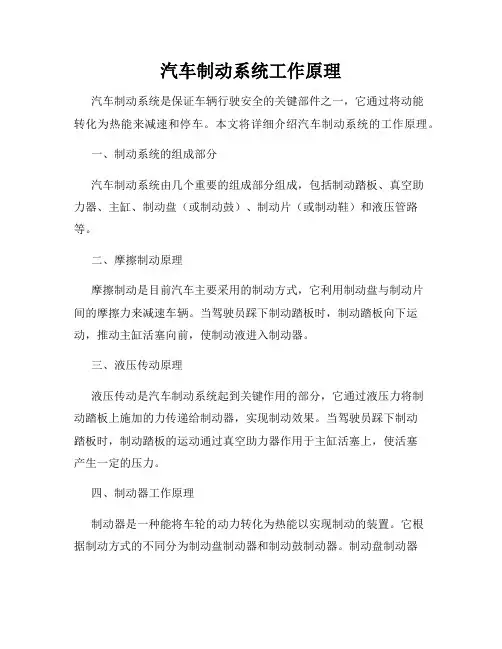

汽车制动系统工作原理汽车制动系统是保证车辆行驶安全的关键部件之一,它通过将动能转化为热能来减速和停车。
本文将详细介绍汽车制动系统的工作原理。
一、制动系统的组成部分汽车制动系统由几个重要的组成部分组成,包括制动踏板、真空助力器、主缸、制动盘(或制动鼓)、制动片(或制动鞋)和液压管路等。
二、摩擦制动原理摩擦制动是目前汽车主要采用的制动方式,它利用制动盘与制动片间的摩擦力来减速车辆。
当驾驶员踩下制动踏板时,制动踏板向下运动,推动主缸活塞向前,使制动液进入制动器。
三、液压传动原理液压传动是汽车制动系统起到关键作用的部分,它通过液压力将制动踏板上施加的力传递给制动器,实现制动效果。
当驾驶员踩下制动踏板时,制动踏板的运动通过真空助力器作用于主缸活塞上,使活塞产生一定的压力。
四、制动器工作原理制动器是一种能将车轮的动力转化为热能以实现制动的装置。
它根据制动方式的不同分为制动盘制动器和制动鼓制动器。
制动盘制动器是通过摩擦片与制动盘之间的摩擦力来实现制动的,而制动鼓制动器则通过摩擦鞋与制动鼓之间的摩擦来实现制动的。
五、防抱死制动系统原理防抱死制动系统(ABS)是一种能防止车轮在制动时抱死并保持最佳制动效果的系统。
它通过连续监测车轮速度并调整制动压力,使车轮在制动时保持既能制动又能转动的状态。
六、电子制动系统原理电子制动系统是近年来发展起来的一种新型制动系统,它通过电子控制单元(ECU)来监测和控制车辆制动系统的工作。
它具有灵敏、精确的制动效果,并可以与其他车辆系统集成。
七、制动系统故障排除制动系统故障会给行驶中的汽车带来严重的安全隐患,所以及早发现并解决故障非常重要。
常见的制动系统故障包括制动油泄漏、制动踏板松动、制动效果不佳等,驾驶员平时要定期检查制动系统的工作状态。
结语:汽车制动系统的工作原理是保证汽车行驶安全的核心技术之一。
了解汽车制动系统工作原理对于驾驶员来说非常重要,可以帮助他们更好地理解和掌握汽车的制动性能,提高驾驶安全性。
汽车制动系统原理汽车制动系统是保证行车安全的重要部件,它负责将车辆减速或停止。
本文将介绍汽车制动系统的原理及其工作原理。
一、制动系统构成汽车制动系统主要由制动踏板、主缸、助力器、制动盘(或制动鼓)、制动片(或刹车鞋)、制动液及制动管路组成。
1. 制动踏板:司机通过踩下制动踏板来启动制动系统,使车辆减速或停止。
2. 主缸:主缸是制动系统的控制中心,司机踩下制动踏板后,主缸产生压力将制动液传输到制动器件,从而实现制动效果。
3. 助力器:助力器能够增加制动力的传输效果,提供辅助制动。
4. 制动盘(或制动鼓):制动盘通过与刹车片的摩擦来实现制动效果,制动鼓则通过刹车鞋与其内表面的摩擦来实现制动效果。
5. 制动片(或刹车鞋):制动片是与制动盘(或制动鼓)接触的部件,通过与制动盘(或制动鼓)之间的摩擦来产生制动效果。
6. 制动液及制动管路:制动液被主缸传输到制动器件,通过制动管路将制动力传递到刹车片(或刹车鞋)与制动盘(或制动鼓)之间。
二、制动系统工作原理制动系统通过减速或停止车辆来保证行车安全。
下面将介绍汽车制动系统的工作原理。
当司机踩下制动踏板时,主缸内的活塞会受到力的作用而向前移动,从而增加了主缸的压力。
此时,制动液会通过制动管路传输到制动器件中。
如果是采用制动盘和刹车片的制动系统,制动盘与刹车片之间由摩擦力产生制动效果。
制动液进入制动器件后,通过压力传递给刹车片,使刹车片与制动盘相互摩擦,产生阻力,从而减速或停止车辆。
如果是采用制动鼓和刹车鞋的制动系统,制动鼓与刹车鞋之间由摩擦力产生制动效果。
制动液进入制动器件后,通过压力传递给刹车鞋,使刹车鞋与制动鼓相互摩擦,产生阻力,从而减速或停止车辆。
制动系统中的助力器能够提供辅助制动力,使司机更轻松地踩下制动踏板,并增加制动效果。
总结:汽车制动系统的原理主要通过制动踏板、主缸、助力器、制动盘(或制动鼓)、制动片(或刹车鞋)、制动液及制动管路的协作来实现。
司机踩下制动踏板后,主缸产生压力,将制动液传输到制动器件,通过摩擦力将刹车片(或刹车鞋)与制动盘(或制动鼓)之间产生摩擦,从而实现车辆的减速或停止。

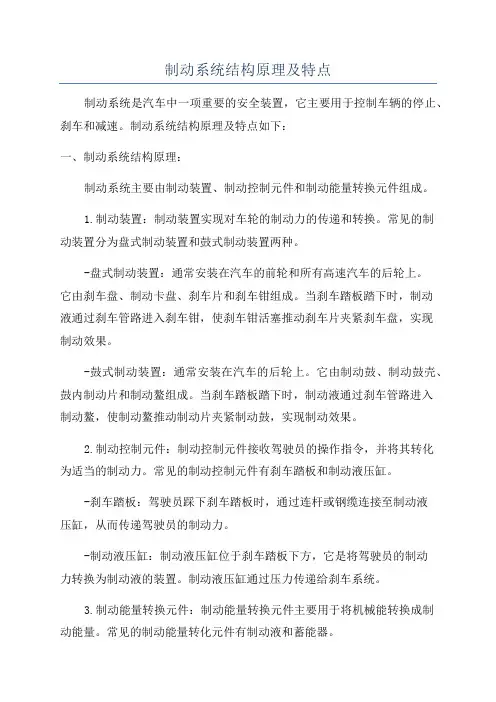

制动系统结构原理及特点制动系统是汽车中一项重要的安全装置,它主要用于控制车辆的停止、刹车和减速。
制动系统结构原理及特点如下:一、制动系统结构原理:制动系统主要由制动装置、制动控制元件和制动能量转换元件组成。
1.制动装置:制动装置实现对车轮的制动力的传递和转换。
常见的制动装置分为盘式制动装置和鼓式制动装置两种。
-盘式制动装置:通常安装在汽车的前轮和所有高速汽车的后轮上。
它由刹车盘、制动卡盘、刹车片和刹车钳组成。
当刹车踏板踏下时,制动液通过刹车管路进入刹车钳,使刹车钳活塞推动刹车片夹紧刹车盘,实现制动效果。
-鼓式制动装置:通常安装在汽车的后轮上。
它由制动鼓、制动鼓壳、鼓内制动片和制动鳌组成。
当刹车踏板踏下时,制动液通过刹车管路进入制动鳌,使制动鳌推动制动片夹紧制动鼓,实现制动效果。
2.制动控制元件:制动控制元件接收驾驶员的操作指令,并将其转化为适当的制动力。
常见的制动控制元件有刹车踏板和制动液压缸。
-刹车踏板:驾驶员踩下刹车踏板时,通过连杆或钢缆连接至制动液压缸,从而传递驾驶员的制动力。
-制动液压缸:制动液压缸位于刹车踏板下方,它是将驾驶员的制动力转换为制动液的装置。
制动液压缸通过压力传递给刹车系统。
3.制动能量转换元件:制动能量转换元件主要用于将机械能转换成制动能量。
常见的制动能量转化元件有制动液和蓄能器。
-制动液:制动液是一种在制动系统中传递力的介质。
制动液在压力作用下将制动力传递给刹车装置的工作部分。
-蓄能器:蓄能器可以在制动过程中储存并释放能量。
它主要用于一些特殊的制动要求,例如紧急制动和防抱死制动系统。
二、制动系统特点:1.安全性高:制动系统是汽车中最为重要的安全装置之一,它能够对车辆进行紧急制动,以保证驾驶员和乘客的安全。
制动系统具有快速响应、稳定可靠的特点,能够在各种路况和速度下实现安全的停车和制动。
2.稳定性好:制动系统能够提供适当的制动力,以实现稳定的减速和停车。
制动系统具有良好的控制性能,能够在驾驶员轻踩或重踩刹车踏板时提供相应的制动力,不会出现刹车过早或刹车过晚的情况。

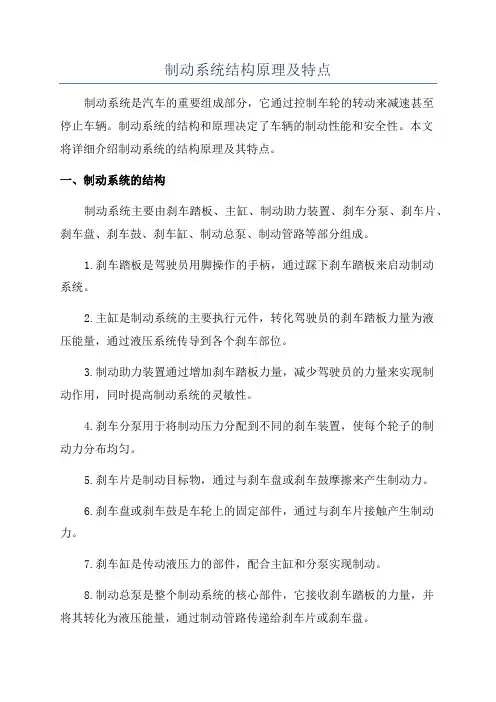

制动系统结构原理及特点制动系统是汽车的重要组成部分,它通过控制车轮的转动来减速甚至停止车辆。
制动系统的结构和原理决定了车辆的制动性能和安全性。
本文将详细介绍制动系统的结构原理及其特点。
一、制动系统的结构制动系统主要由刹车踏板、主缸、制动助力装置、刹车分泵、刹车片、刹车盘、刹车鼓、刹车缸、制动总泵、制动管路等部分组成。
1.刹车踏板是驾驶员用脚操作的手柄,通过踩下刹车踏板来启动制动系统。
2.主缸是制动系统的主要执行元件,转化驾驶员的刹车踏板力量为液压能量,通过液压系统传导到各个刹车部位。
3.制动助力装置通过增加刹车踏板力量,减少驾驶员的力量来实现制动作用,同时提高制动系统的灵敏性。
4.刹车分泵用于将制动压力分配到不同的刹车装置,使每个轮子的制动力分布均匀。
5.刹车片是制动目标物,通过与刹车盘或刹车鼓摩擦来产生制动力。
6.刹车盘或刹车鼓是车轮上的固定部件,通过与刹车片接触产生制动力。
7.刹车缸是传动液压力的部件,配合主缸和分泵实现制动。
8.制动总泵是整个制动系统的核心部件,它接收刹车踏板的力量,并将其转化为液压能量,通过制动管路传递给刹车片或刹车盘。
二、制动系统的原理制动系统的原理基于液压力的传递,通过驾驶员的刹车踏板力量转化为液压能量,并分配到各个刹车部件上,使车辆减速或停止。
具体的制动过程如下:1.驾驶员踩下刹车踏板,刹车踏板向前移动。
2.主缸活塞移动,将踏板力量转化为液压能量。
3.经过制动助力装置的增力作用,液压力被放大。
4.刹车总泵将液压力通过制动管路传递给刹车装置。
5.刹车片与刹车盘或刹车鼓紧密接触,并产生摩擦力。
6.摩擦力使车轮减速或停止转动,实现制动效果。
三、制动系统的特点1.制动灵敏性:制动系统对驾驶员刹车指令的反应速度很快,能够迅速减速或停止车辆。
2.制动稳定性:制动系统能够保持稳定的制动力,防止车辆在制动过程中发生侧滑、打滑等危险情况。
3.制动可靠性:制动系统需要具备良好的可靠性,确保在各种条件下都能正常工作,避免制动失灵带来的事故风险。
