一、基本命令

1. LINE：用于绘制直线。

2. CIRCLE：用于绘制圆或圆弧。

3. ARC：用于绘制圆弧。

4. POLYLINE：用于绘制多段线。

5. RECTANGLE：用于绘制矩形。

6. HATCH：用于填充闭合区域。

7. MTEXT：用于添加多行文本。

8. DIMENSION：用于添加标注尺寸。

9. COPY：用于复制对象。

10. MOVE：用于移动对象。

二、编辑命令

1. ERASE：用于删除对象。

2. TRIM：用于修剪对象。

3. EXTEND：用于延伸对象。 4. OFFSET：用于建立与对象平行的线或曲线。

5. MIRROR：用于镜像对象。

6. ROTATE：用于旋转对象。

7. SCALE：用于缩放对象。

8. STRETCH：用于拉伸对象。

9. ARRAY：用于创建对象的阵列副本。

10. BREAK：用于分割对象。

三、显示命令

1. ZOOM：用于缩放和查看特定区域。

2. PAN：用于平移图纸视图。

3. ORBIT：用于旋转和查看三维模型。

4. VIEWPORTS：用于创建和管理视口。

5. GRID：用于显示或隐藏图纸上的网格。

6. UCS：用于定义用户坐标系。

7. SNAP：用于设置对象捕捉点。

四、属性命令

1. LAYER：用于创建和管理图层。 2. COLOR：用于设置对象的颜色。

3. LINETYPE：用于设置对象的线类型。

4. LINETYPE SCALE：用于设置线型比例。

5. LINEWEIGHT：用于设置线条的粗细。

6. TEXT STYLE：用于设置文本样式。

7. DIM STYLE：用于设置标注样式。

8. BLOCK：用于创建和管理块定义。

9. ATTDEF：用于定义块属性。

10. INSERT：用于将块插入到图纸中。

五、查询命令

1. DISTANCE：用于计算两点之间的距离。

CAD常用命令

DD 文字更新 ^C^C-ddedit

LS 螺栓数 (load”d:lisp/ldcount.lsp”） ldcount

THL 替换螺栓 thld thld

TOT 统计 total tot

JGP 角钢剖面 jgpm jgpm

GBH 改编号 gbh gbh

DM 断面线 dmx dmx

CLB 计算材料表 v2新/v3旧 v2/v3

CHT 综合命令 chtext cht

FX 置换方向 zhfx zhfx

DLS 空间标注 dist

LD 螺栓重量 ld2 ld2

PP 管状剖断线 pp pp

JG 画角钢 jg jg

HF 画焊缝 hf hf

XC 修改材料表 xc xc

Y 70个常用命令 y.vlx y

LT 画立体图（L.V型面） pyq.vlx pyq

SX 实心 ^C^C-solid

CHN 改数值（+-*/） chn chn

SC 做材料表 sclnew scl

PZX 剖折线 pzx pzx

SLS 数螺栓 sls sls

DBX 顺时针画多边形(标长度) dbx dbx

hy:二等分布辅助材

DXT:N等分布辅助材(先点取主材,从上到下)

BC:辅助材（新）

dvd:画等分点(类似于divide,但不需要直线)

aid:辅助材标注(自动选材)

gg:画钢管

num:钢板编号(h=16Mn)

edp:编辑线宽(任何线)

rd:有比例的测量 rod：保留一位小数

txt:依附文本

scl：算材料，生成cl文件 chl：改线属性

sls：数螺栓

sym：

number：角钢编号

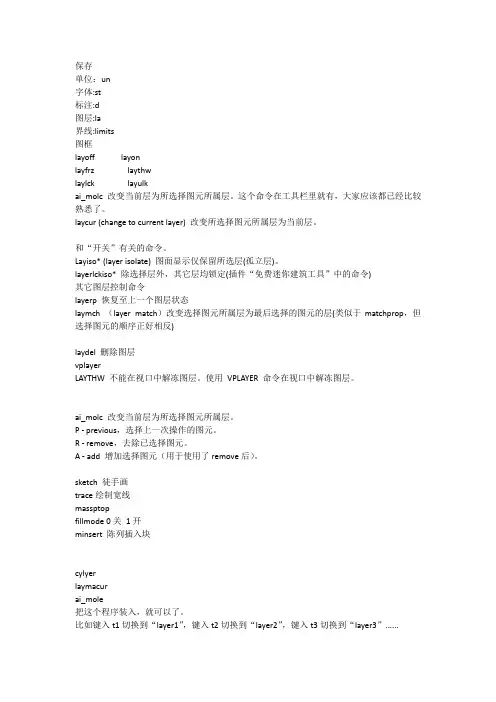

保存

单位：un

字体:st

标注:d

图层:la

界线:limits

图框

layoff layon

layfrz laythw

laylck layulk

ai_molc 改变当前层为所选择图元所属层。这个命令在工具栏里就有，大家应该都已经比较熟悉了。

laycur (change to current layer) 改变所选择图元所属层为当前层。

和“开关”有关的命令。

Layiso* (layer isolate) 图面显示仅保留所选层(孤立层)。

layerlckiso* 除选择层外，其它层均锁定(插件“免费迷你建筑工具”中的命令)

其它图层控制命令

layerp 恢复至上一个图层状态

laymch （layer match）改变选择图元所属层为最后选择的图元的层(类似于matchprop，但选择图元的顺序正好相反)

laydel 删除图层

vplayer

LAYTHW 不能在视口中解冻图层。使用 VPLAYER 命令在视口中解冻图层。

ai_molc 改变当前层为所选择图元所属层。

P - previous，选择上一次操作的图元。

R - remove，去除已选择图元。

A - add 增加选择图元（用于使用了remove后）。

sketch 徒手画

trace绘制宽线

massptop

fillmode 0关 1开

minsert 陈列插入块

cylyer

laymacur

ai_mole

把这个程序装入，就可以了。

比如键入t1切换到“layer1”，键入t2切换到“layer2”，键入t3切换到“layer3”...... (defun c:t1() ;要切换的图层快捷键名为t1

(if (tblsearch "layer" "layer1")

(setvar "claye" "layer1")

)

)

(defun c:t2() ;要切换的图层快捷键名为t2

CAD命令快捷键

直线：L 圆：C 弧：A 椭圆：EL 矩形：REC 圆环：DO

多义线：PL 点：PO 图样填充：H 样条曲线：SPL 双点射线：XL 删除：E

镜像：MI 复制：CO或CP 阵列：AR 移动：M 旋转：RO 比例缩放：SC

折断：BR 剪切：TR 延伸：EX 倒角：CHA 圆角：F 视窗缩放：Z

视窗平移：P 图块定义：B 标注设置：D 插入：I 拉伸图形：S 偏移：O

炸开：X 定义字体：ST 编辑标注文字：DIMTEDIT 文字样式：DD或STYLE/STYLE 单行文字：TEXT 编辑文字：MTEXT（MT）

查找：FIND 拼音检查：SPELL（SP） 单位：UNITS 图形界限：CINITS 光标移动间距：SNAP（SN） 端点：END

交点：INT 圆心：CEN 节点：NOD 垂足：PER 最近点：NEA 基点：FRO

草图设置：DSETTINGS/OSNAP 图层：LAYER 线型控制：CINETYPE 中心：MID 外观交点：APPINT 象限点：QUA

插入点：INS 切点：TAN 延伸：EXT 临时追踪点：TT 编辑标注：ED 样条曲线：SPL

双点射线：XL 三维旋转：ROTATE 3D 三维镜像：MIRROR 3D 三维阵列：3DARRAY（3A） 剖切：SLICE（SL） 并集：UNION（UNI）

干涉：INTERFERE（INF） 交集：INTERSECT（IN） 差集：SUBTRACT（SU） 命名视图：VIEW/DDVIEW/VIEW 视点：VPOINT/DDVPOINT 三维面：3DFACE（3F）

旋转曲面：REVSRRF 平移曲面：TABSURF 直纹曲面：RULESURF 边界曲面：EDGESURF 三维网格：3DMESH 长方体：BOX

球体：SPHERE 圆柱体：CYLINDER 圆锥体：CONE 楔体：WEDGE（WE） 线型控制：CINETYPE 旋转：REVOLVE（REV）
